一个好问题：电压跟随器放大倍数是1，那还不如不放大？省个元件多好

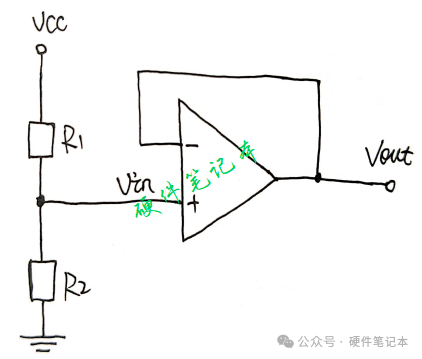

如上图：这是一个电压跟随器，它的输入电压Vin基本等于输出电压Vout，放大倍数为1。试问，这个运放可不可以不要?

以王工做过的项目来看，主要是在一些精度要求比较高的场合，要求不高的话，可以直接电阻分压过去。像传感器之类的信号采集，为了保持数据的精度和准确性，都需要用到电压跟随器。

1、隔离；

2、提高驱动能力。

1、隔离

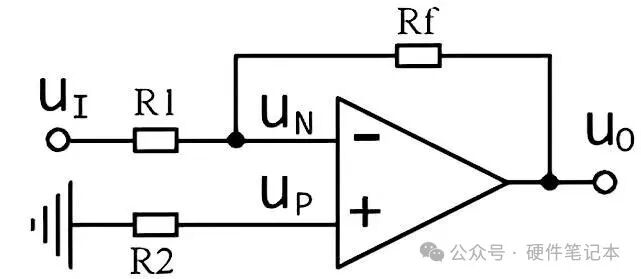

其实这个隔离容易理解一些。大家应该都听过运放的虚短和虚断吧，它是我们分析运放电路的基本点。这里简单再来回顾一下：

虚短是指在理想的情况下，运放的两个输入端Up，Un电位相等，就好像短接在了一起，但事实上没有短接，故称为“虚短”。虚短的必要条件是运放引入深度负反馈。

虚断指在理想的情况下，流入运放的两个输入端电流为0。这是因为理想运放的输入电阻无限大，就好像运放两个输入端之间开路。但事实上并没有开路，故称为“虚断”。

由虚断能够看出运放的隔离作用吧，无穷大的阻抗，就相当于隔离了，它可以起到保护后级电路的目的。至于为什么运放的输入阻抗无穷大，不是本文讨论的重点，这里就不多说了，感兴趣的朋友可以下来了解一下。

2、提高驱动能力

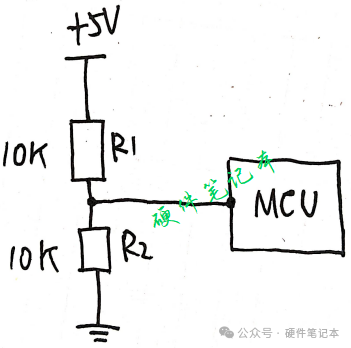

通过计算后可知，分压后传输给ADC的电压为2.5V。但实际上ADC端，也就是在我们MCU的内部也有一个电阻，这个电阻将会改变送到ADC端的电压，导致采集到的数据不是那么的准确。

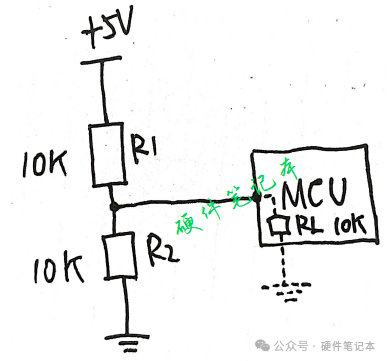

我们假设ADC端的电阻为RL，阻值为10K，那么实际送到ADC端的电压应该是电阻RL和电阻R2并联后，再跟R1进行分压，那么ADC实际采集到的电压就变成了为2V。
