十几张图，案例讲解DC/DC电源PCB设计
在DCDC电源电路中，PCB的布局对电路功能的实现和良好的各项指标来说都十分重要。本文以buck电路为例，简单分析一下如何进行合理PCB layout布局以及设计中的注意事项。

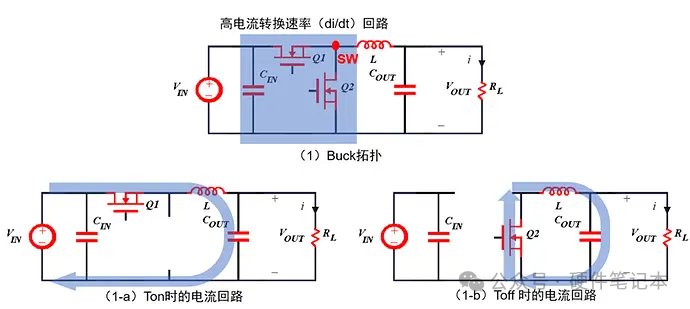

首先，以最简单的BUCK电路拓扑为例，下图（1-a）和（1-b）中分别标明了在上管开通和关断时刻电流的走向，即功率回路部分。这部分电路负责给用户负载供电，承受的功率较大。

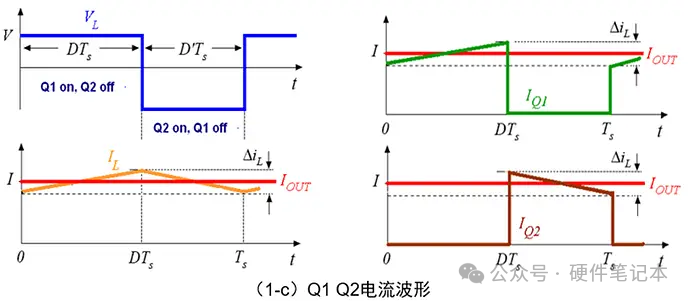

结合图（1-c）中Q1和Q2的电流波形，不难发现，由于电感的存在，后半部分电路中不会存在一个较高的电流变化趋势，只有在两个开关管的部分会出现高电流转换速率。在PCB布线时需要特别注意，尽可能减小这一快速变化的环节的面积，来减少对其他部分的干扰。随着集成工艺的进步，目前大部分电源芯片都将上下管集成到了芯片的内部。

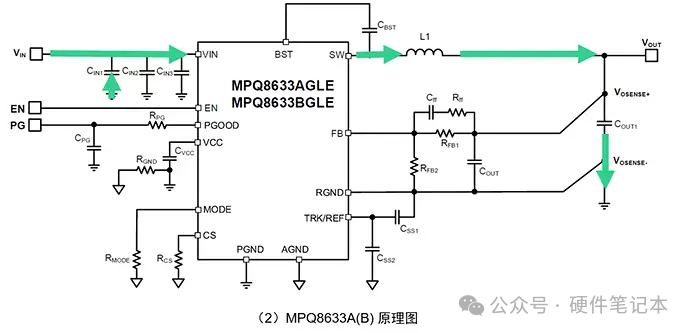

了解了高电流转换速率部分后，让我们回到整个功率回路布局来看。以MPS的非常受欢迎的MPQ8633A（B）系列产品为例，这是一款完全集成的高频同步降压转换器可以实现高达12-20A的输出电流，其原理图如下，其功率回路（绿色标注）中包含输入电容，电感以及输出电容等器件。

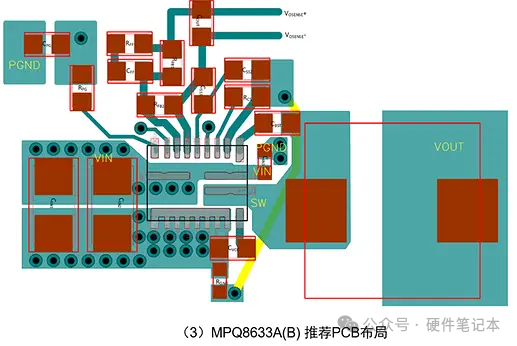

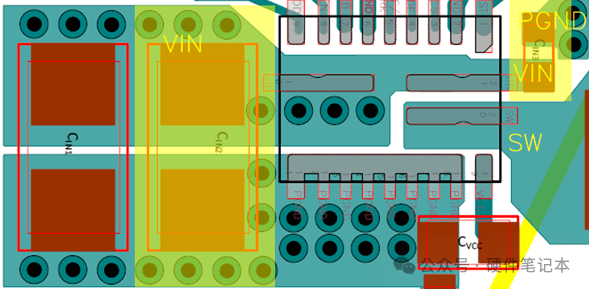

功率回路也需要做到尽可能地占用较小的环路面积，来减少噪声的发射以及回路上的寄生参数。推荐的PCB布局如图（3）所示。注意点如下：
输入电容就近放在芯片的输入Vin 和功率地PGND ，减少寄生电感的存在，因为输入电流不连续，寄生电感引起的噪声对芯片的耐压以及逻辑单元造成不良影响。VIN 的管脚旁边至少各有1 个去耦电容 ，用来滤除来自电源输入端的交流噪声和来自芯片内部（倒灌）的电源噪声，同时也为芯片储能。且电容需要紧挨管脚，两者的间距需要小于40mil 。
功率回路尽可能的短粗，保持较小的环路面积 ，减少噪声的发射。

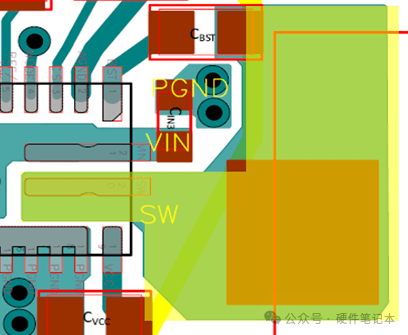

SW 点是噪声源，保证电流的同时保持尽量小的面积 ，远离敏感的易受干扰的位置，例如FB等。

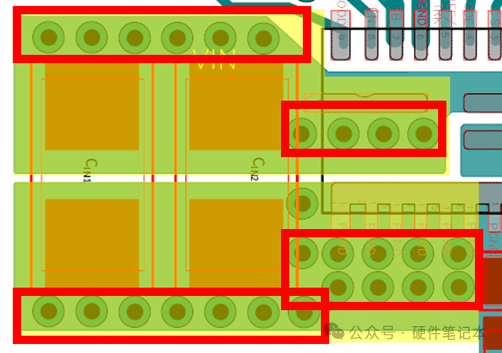

铺铜面积和过孔数量会影响到PCB 的通流能力和散热。由于PCB的载流能力与PCB板材、板厚、导线宽厚度以及温升相关，较为复杂，可以通过IPC-2152标准来进行准确的查找和计算。一般，对于MPQ8633A（B）的PCB来说，需要在VIN（至少打6个过孔）和PGND（至少打9个过孔）处多打过孔，这两处的铺铜应最大化来减小寄生阻抗。SW处的铺铜也需要加宽，以免出现限流的情况，导致工作异常。
讨论完功率回路部分，转眼看芯片逻辑电路部分，这部分的PCB布局也是有所讲究的。

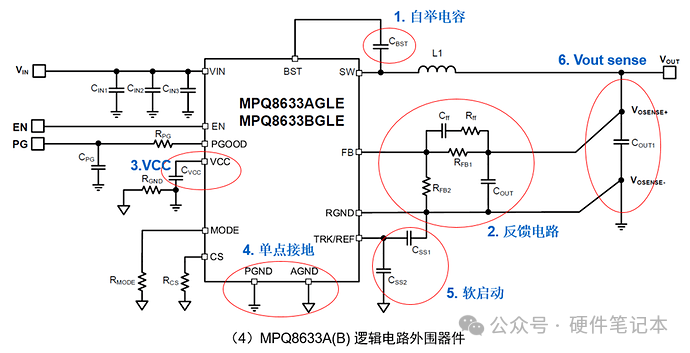

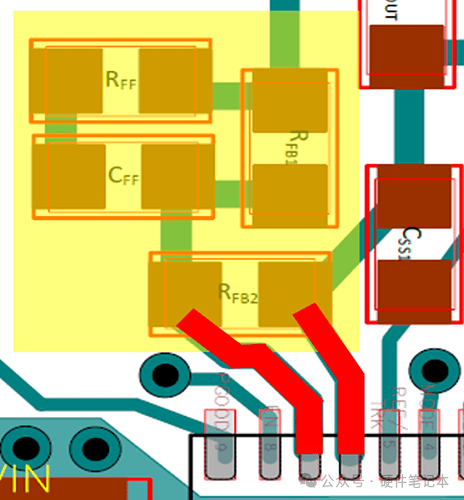

结合图（3）和（4）可总结注意点如下：

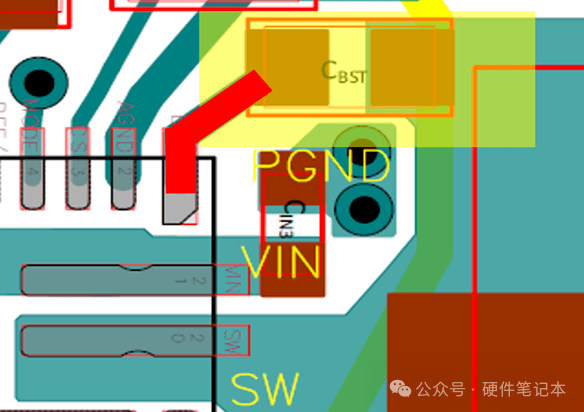

1.将BST 电容放置在尽可能靠近BST 和SW 的位置，使用20mil 或更宽来布线路径。

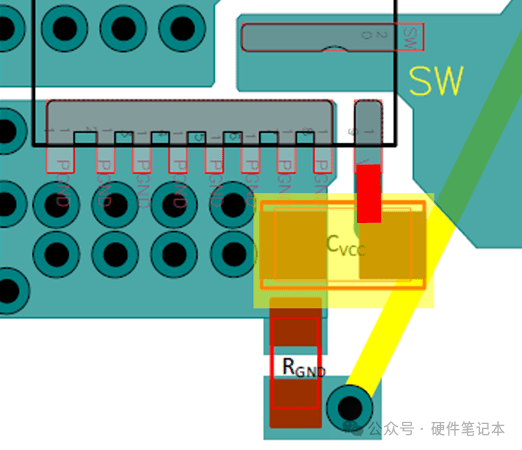

3.VCC 电容应就近放置在芯片的VCC 管脚和芯片的信号地之间，尽量在一层，没有过孔 。对于信号地（AGND）和功率地（PGND）在一个管脚的芯片，同样就近和该管脚连接。

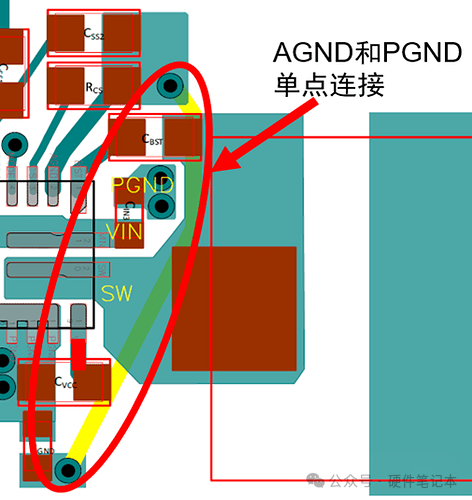

4.AGND和PGND需要进行单点连接。

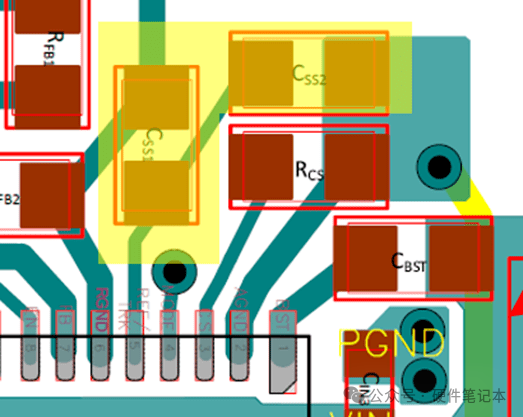

5.将SS电容靠近TRK/REF至RGND。

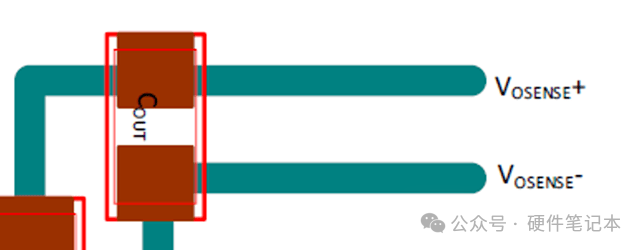

6.将SENSE电容置于输出SENSE线之间，平行走线。

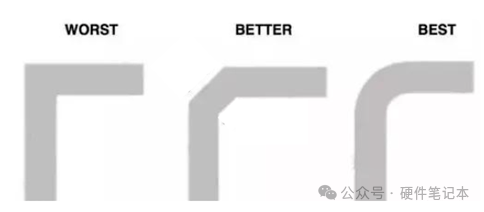

7.PCB layout 中走线和铺铜都尽量避免90 °直角，走45°或者圆弧角，特别是在高频信号传输线部分。避免由传输线宽带来的反射和传输信号的失真。

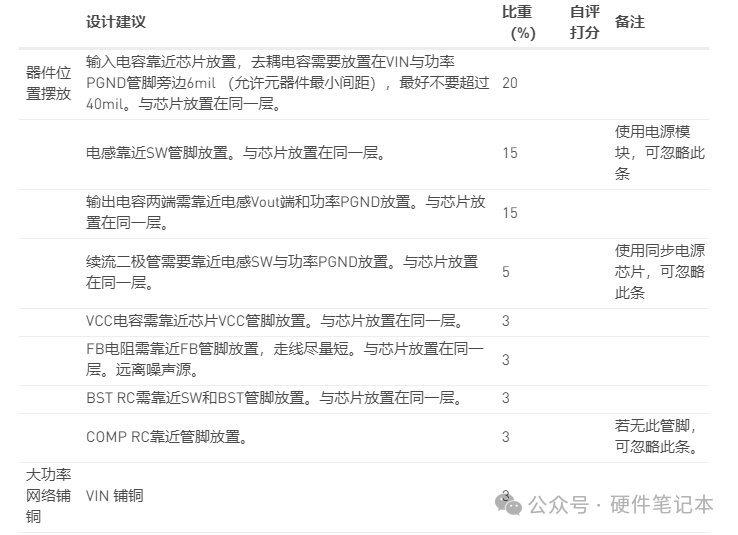

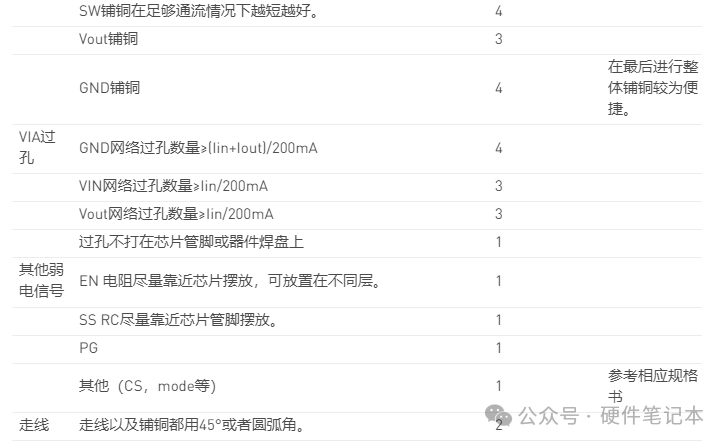

最后，为了方便大家了解自己画的PCB是否合理，可以参考以下简易表格做一个自评：
以上表格适用于简单的buck、boost电路的PCB设计，多用单层或者双层板即可。仅供参考，欢迎补充。
