开关电源EMC问题,都是这样解决的

4分钟前浏览6
大家好,我是王工。

我相信一句话:一个人可以走得很快,一群人才可以走得很远。感谢技术群里的小伙伴经常有技术交流,我也学到很多。

前段时间技术群里一个兄弟的开关电源EMC整改遇到点问题,大家献计献策,也分享了很多资料,其中一个小伙伴分享的开关电源EMC资料,令大家都不由得竖起大拇指。我简单看了一下,图文并茂,不得不感叹,资料还是大厂做的好。

通过该资料,再结合自己的经历得出:开关电源的EMC问题,最后都是这样解决的:

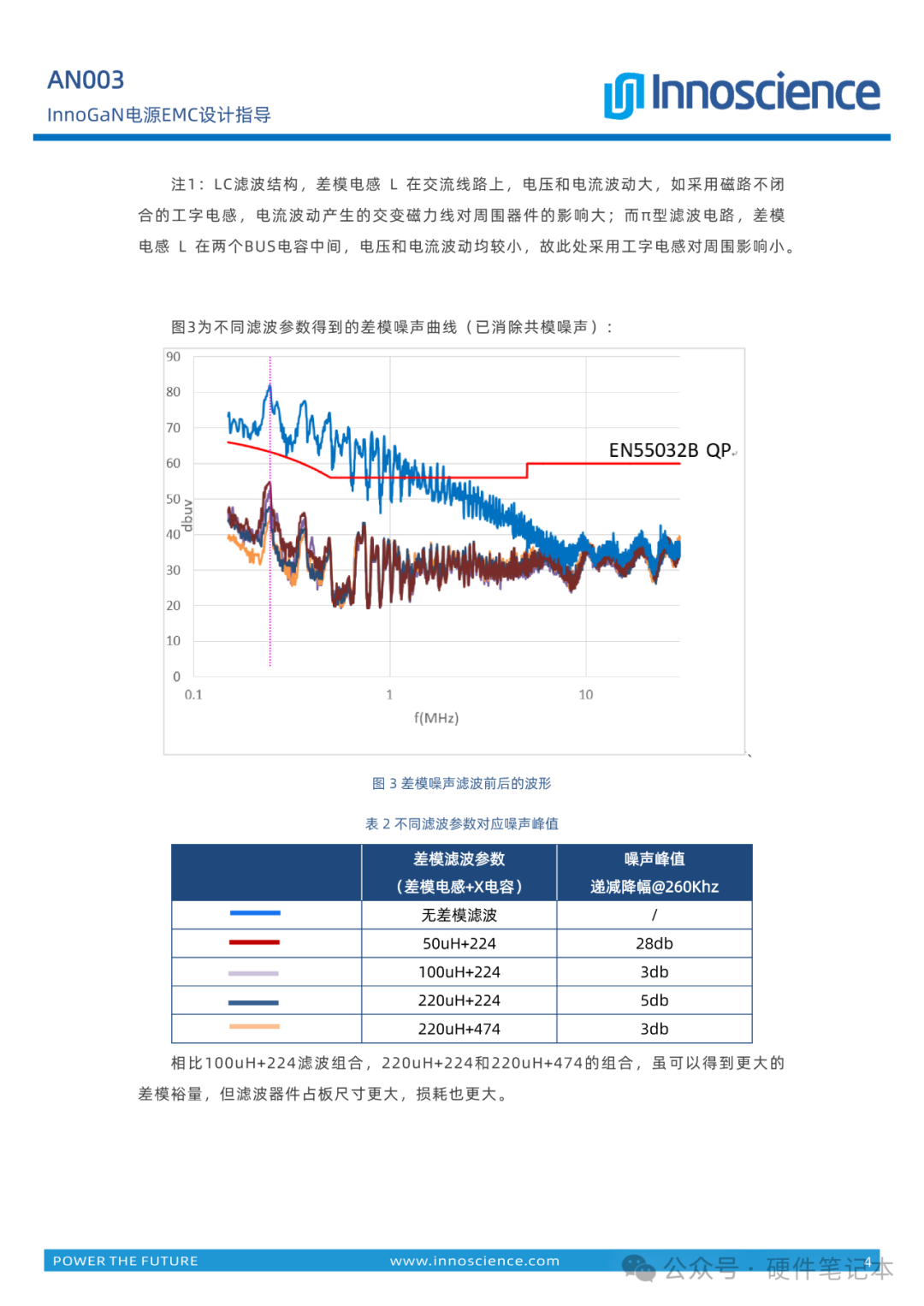

1、更输入滤波X电容;

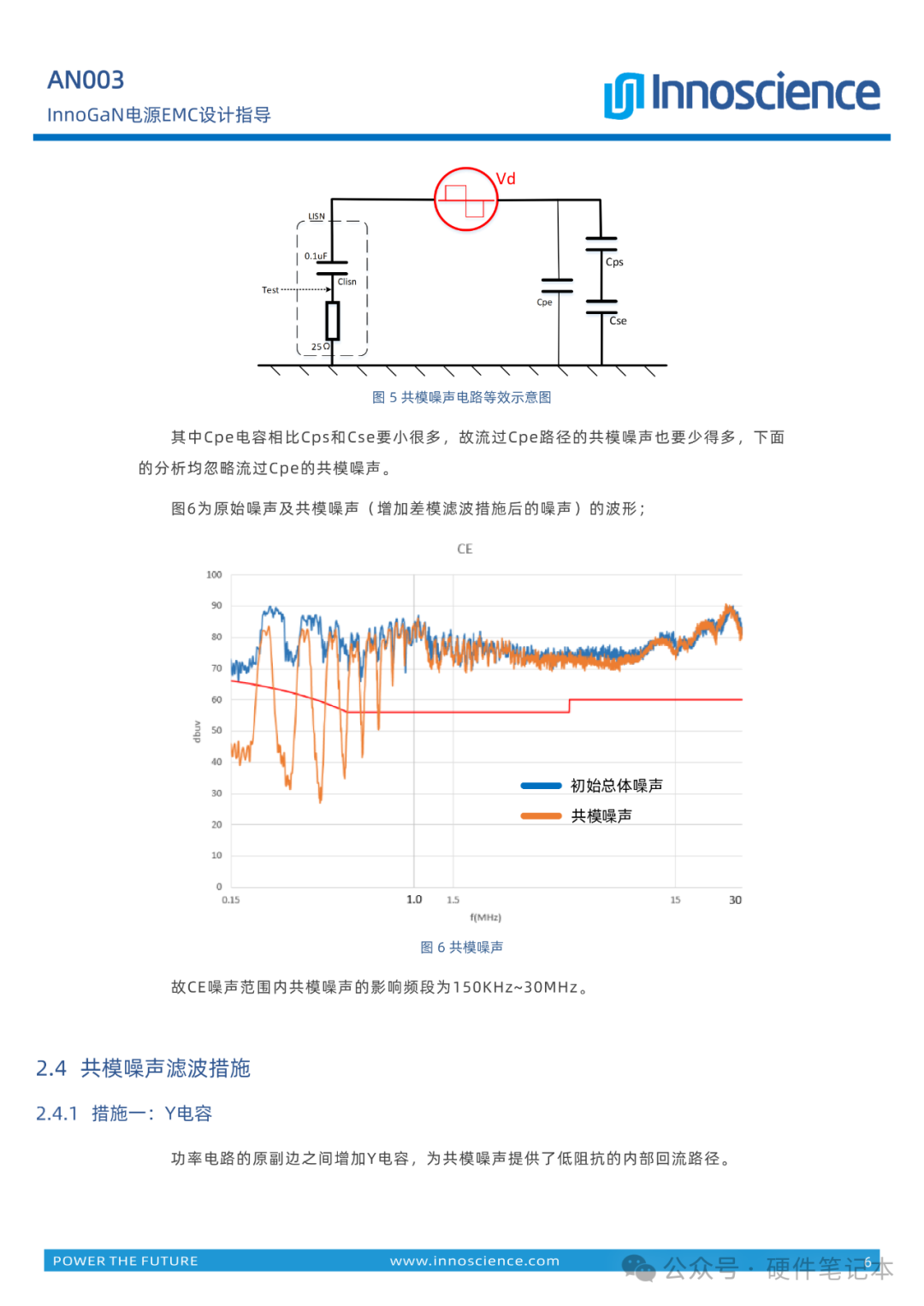

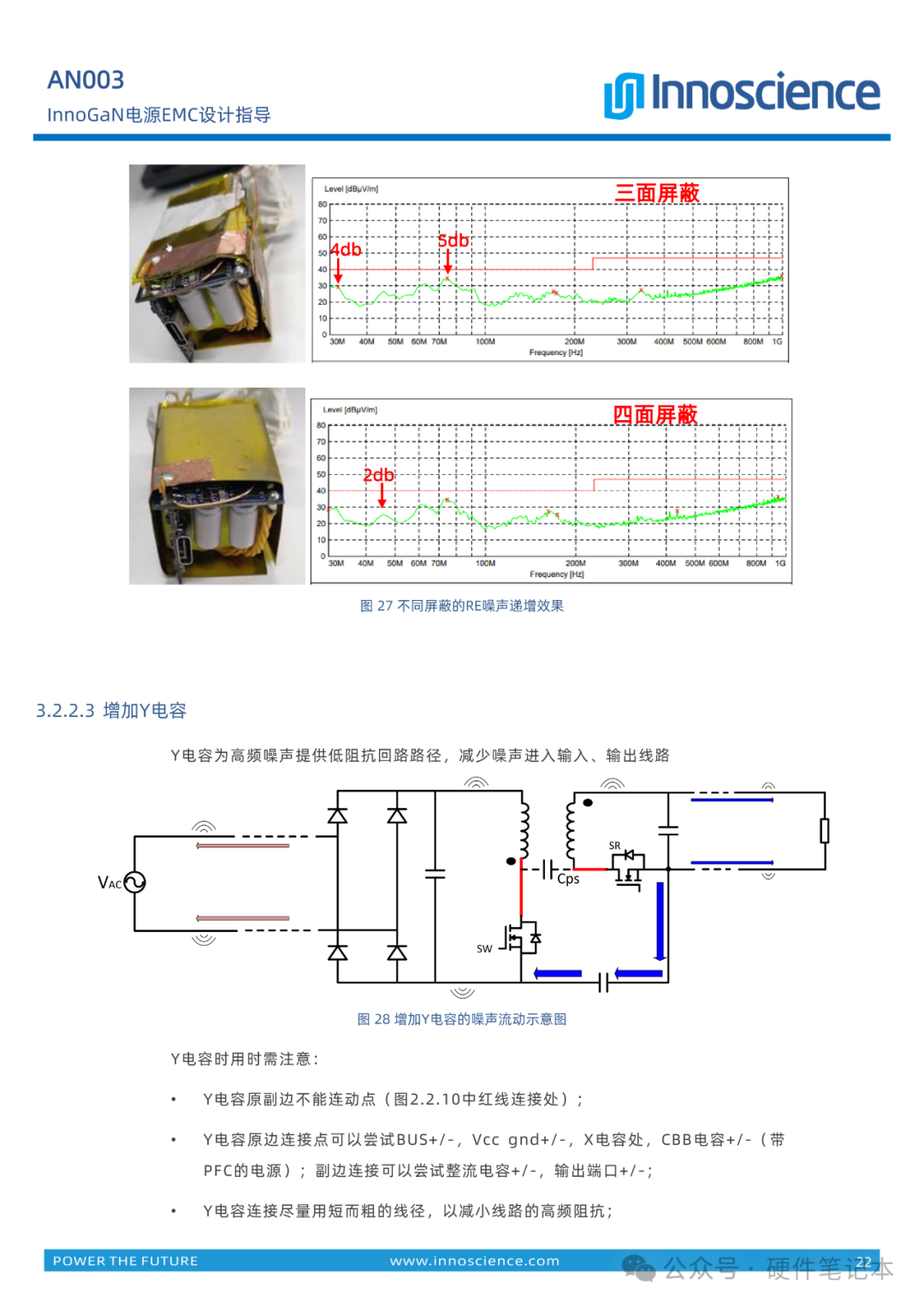

2、输入滤波Y电容;
3、输入共模电感;

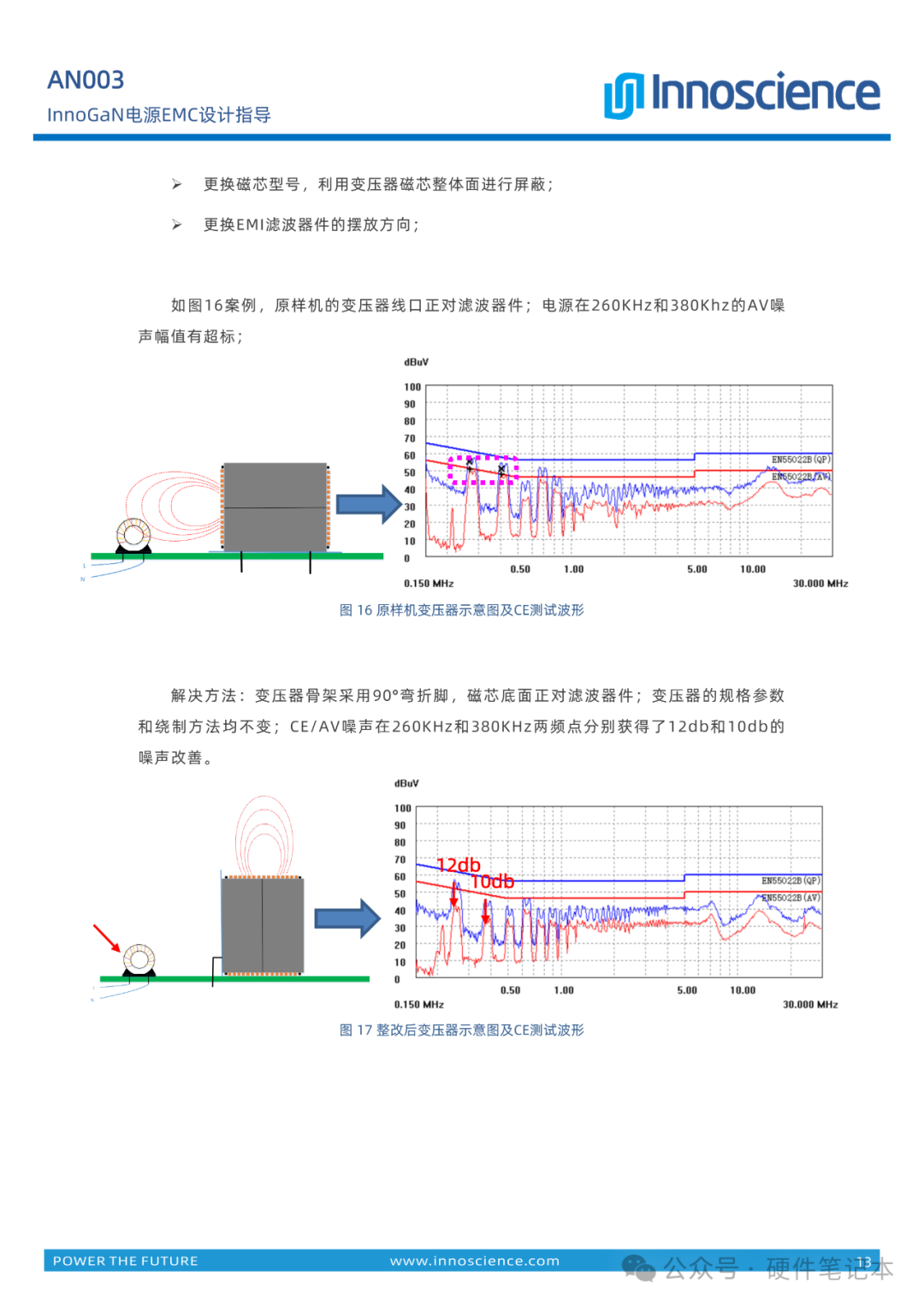

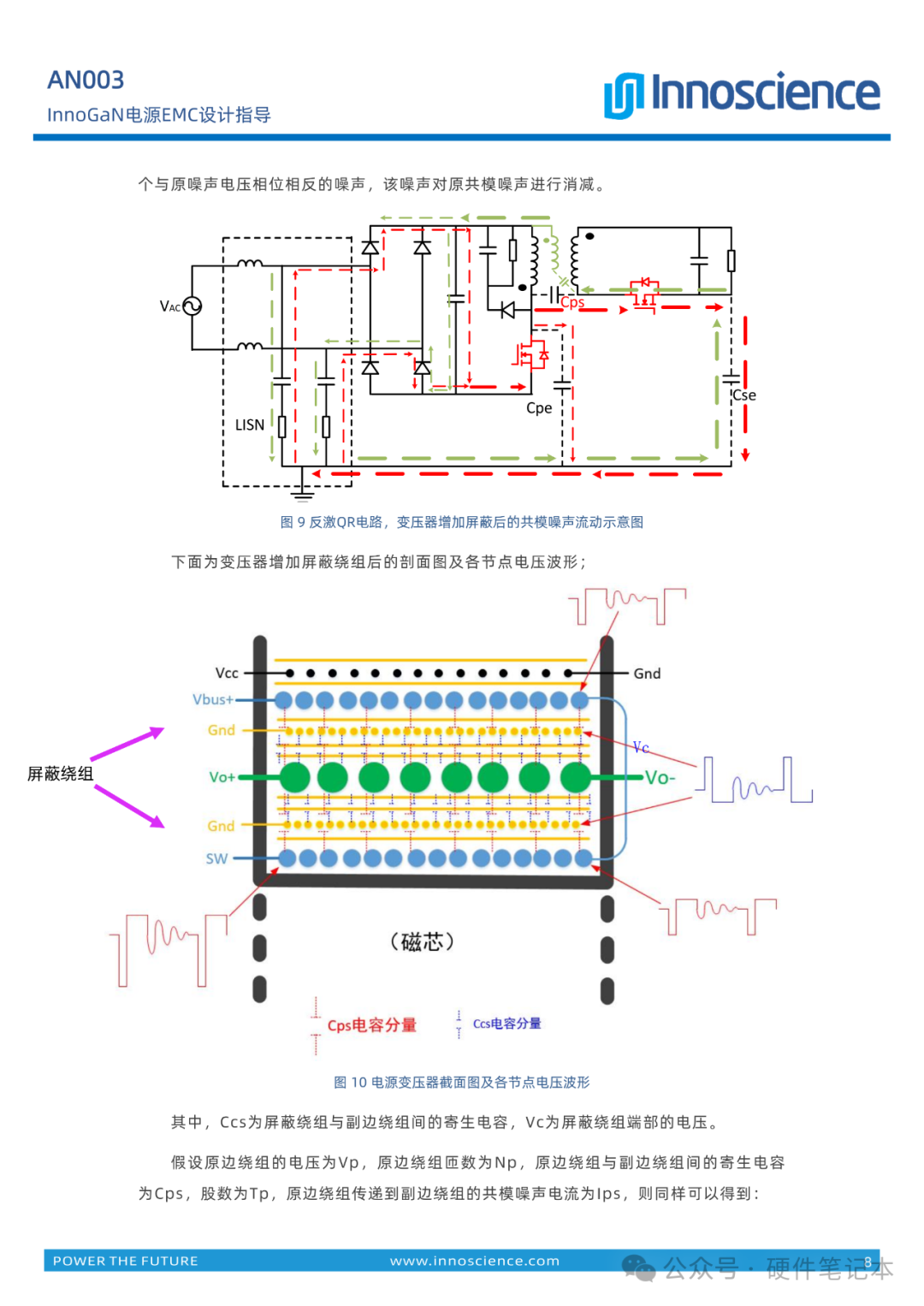

4、变压器,增加屏蔽绕组;

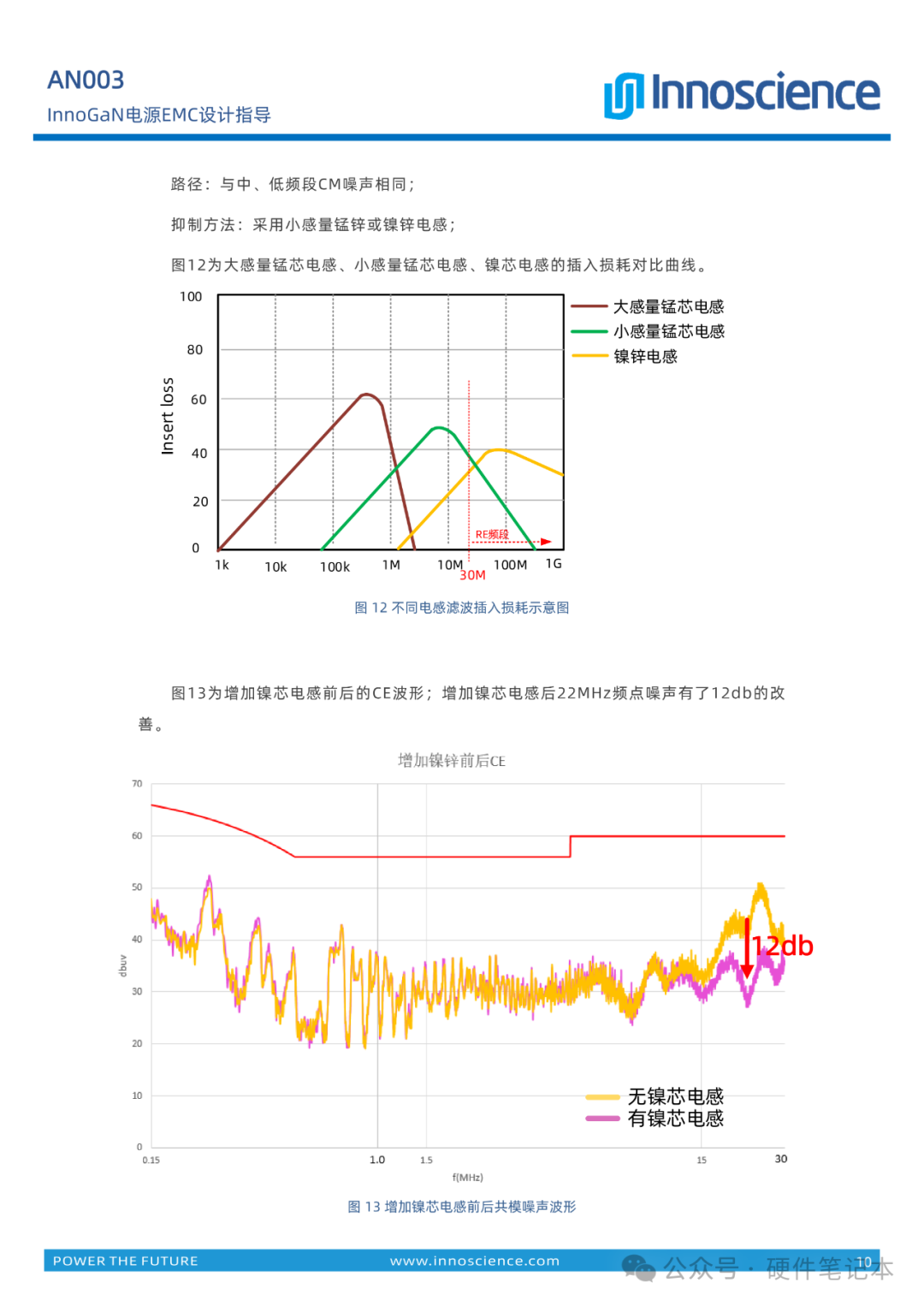

5、电感材料。

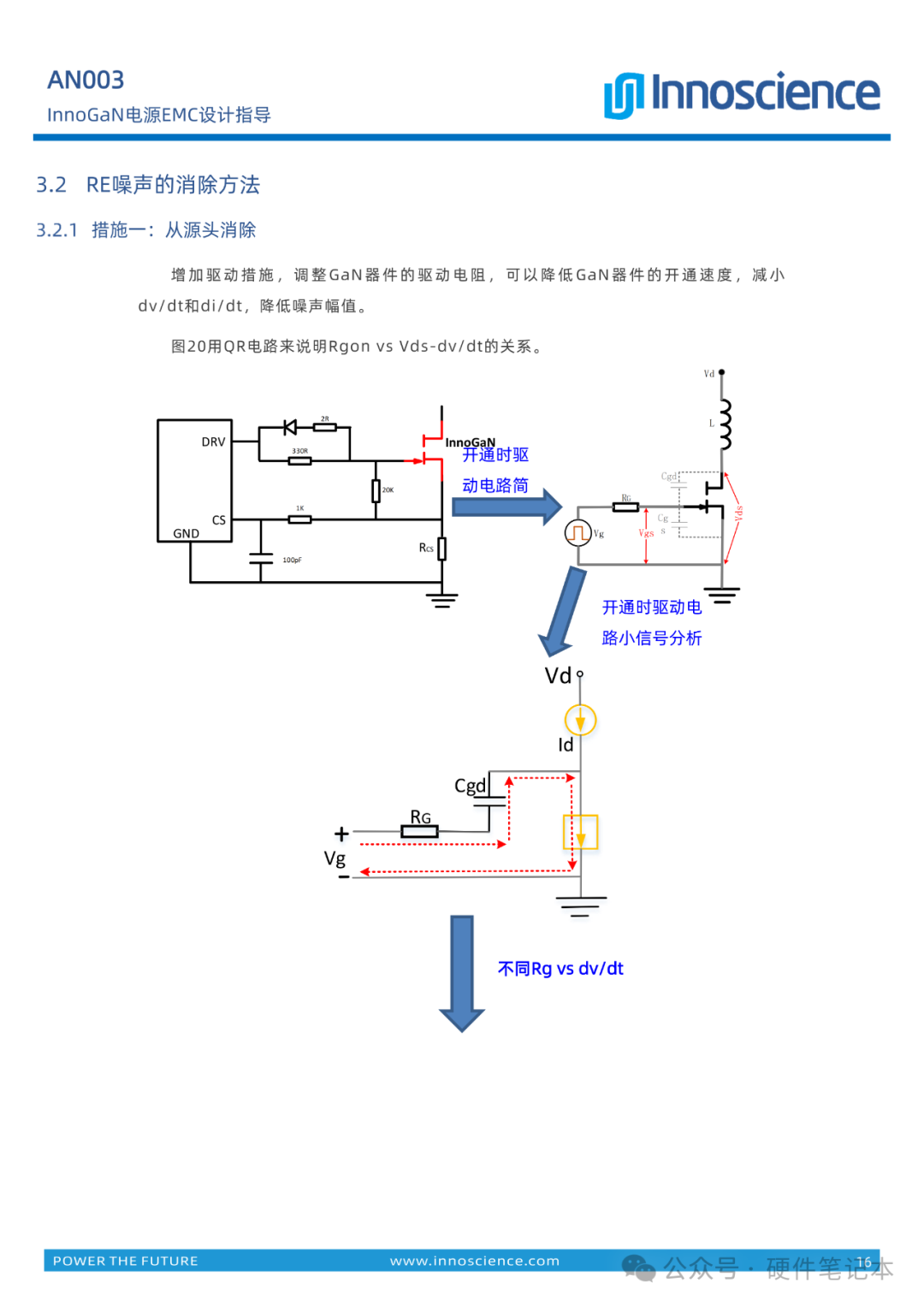

6、更改MOS驱动参数。
7、改板(尽量不改,定位问题也挺麻烦的)
如有遗漏,欢迎补充!

再回到这份资料,它来自英诺赛科innoscience,这里简单介绍,顺便帮他们宣传一下:

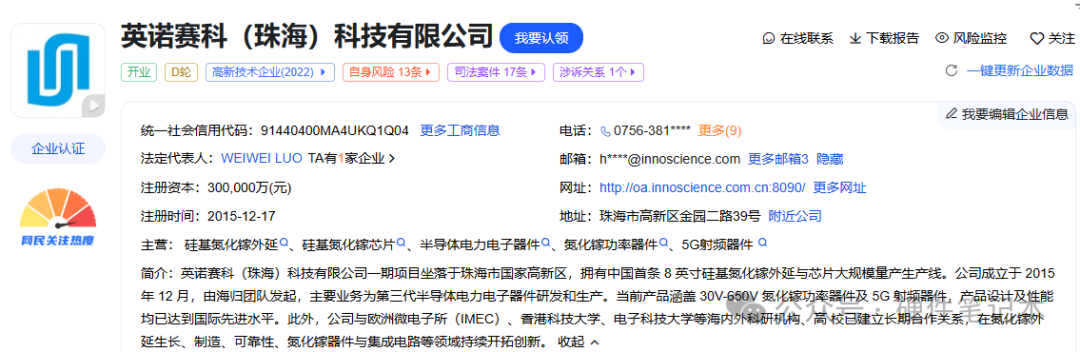

英诺赛科(Innoscience),成立于2015年,旨在打造全球最大的采用全产业链模式,集设计、研发、生产和销售为一体氮化镓(GaN )的生产基地。

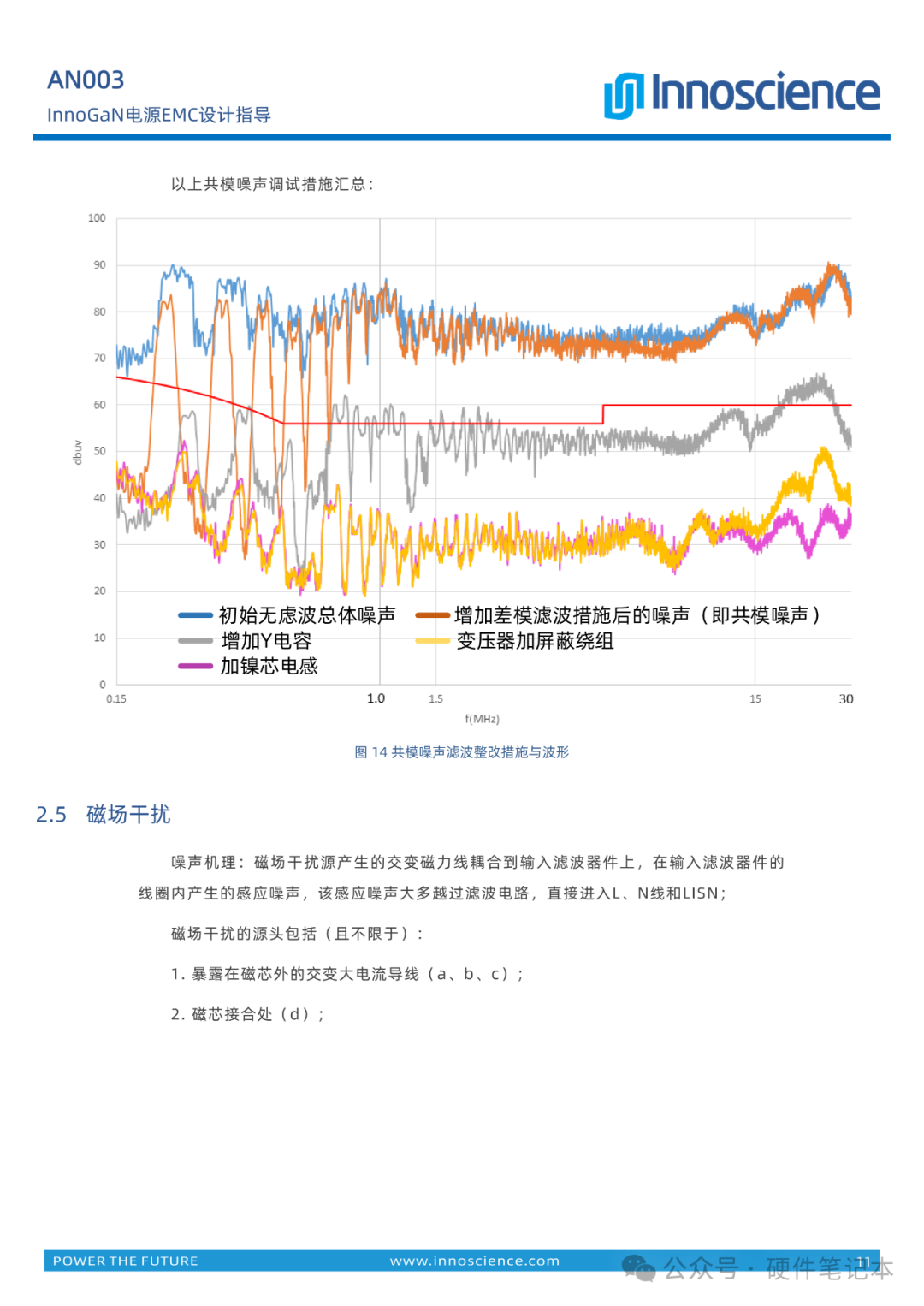

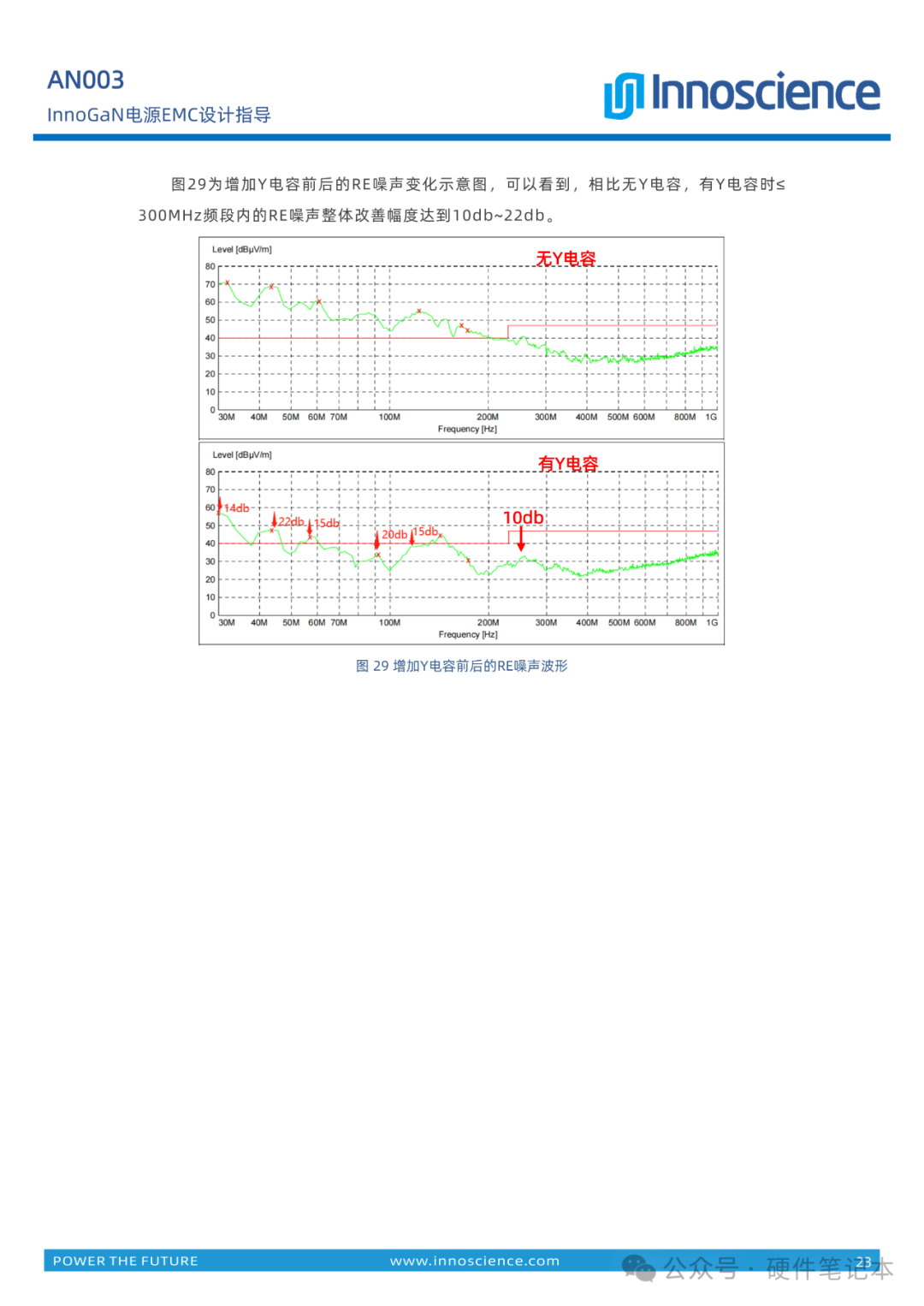

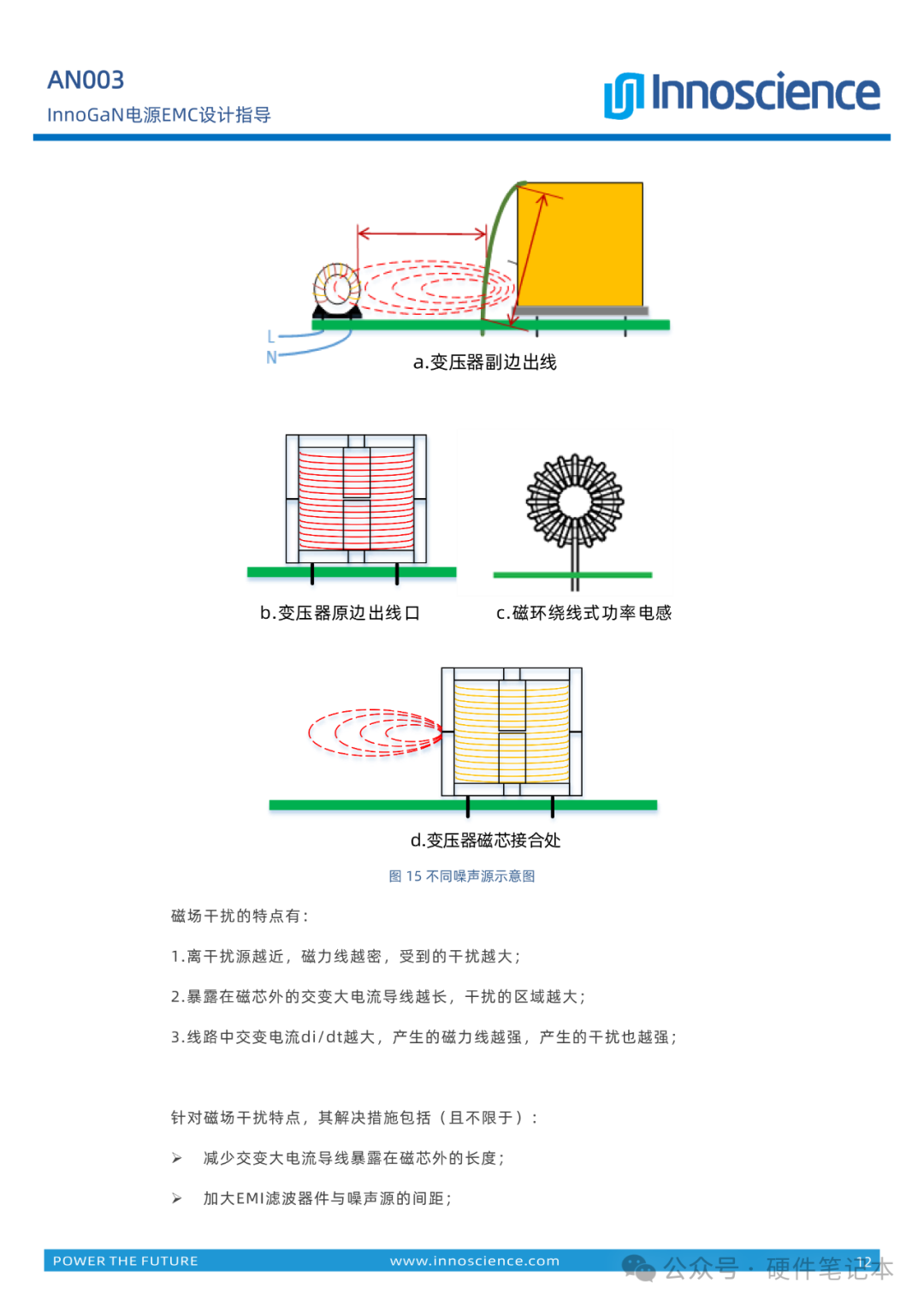

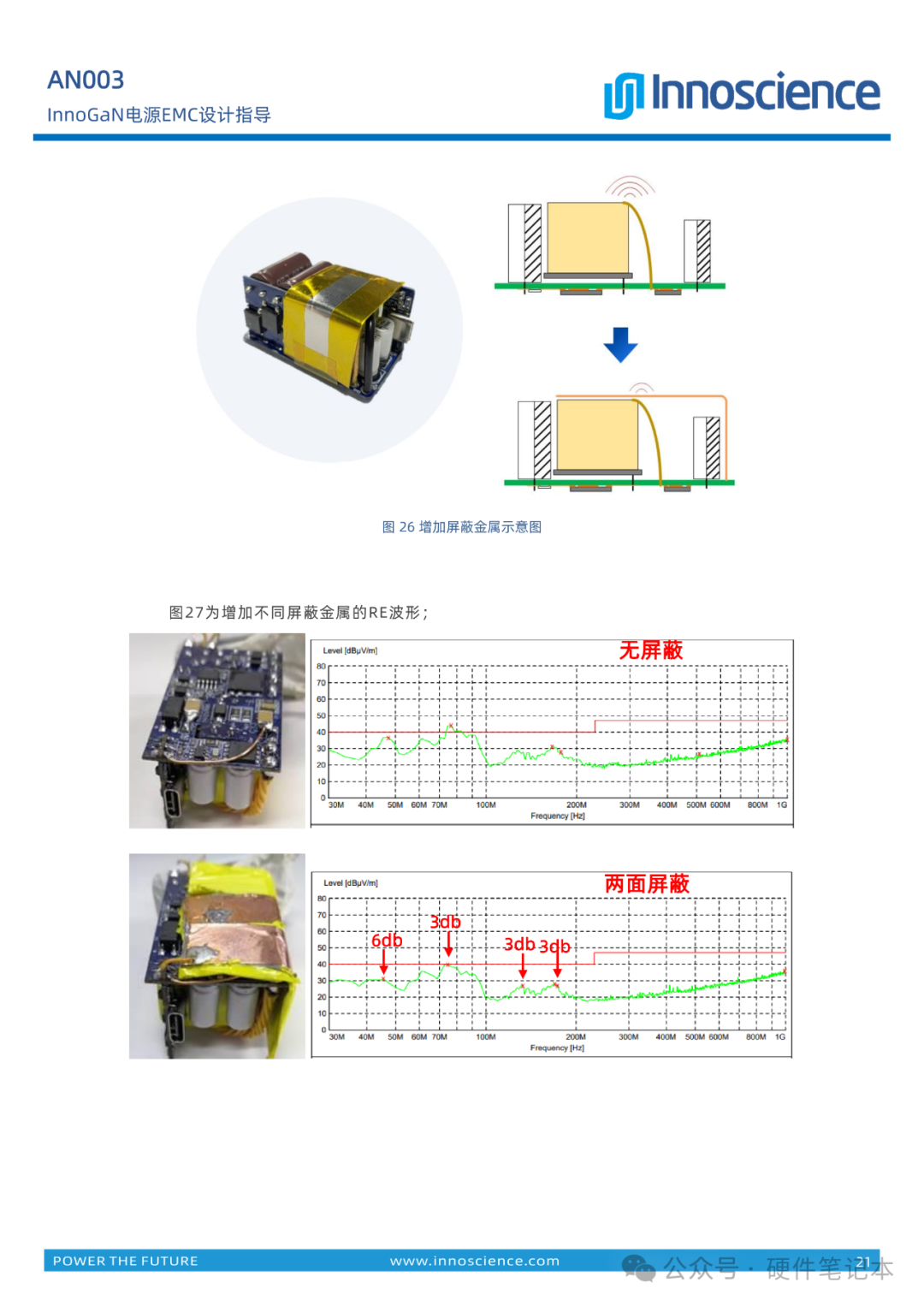

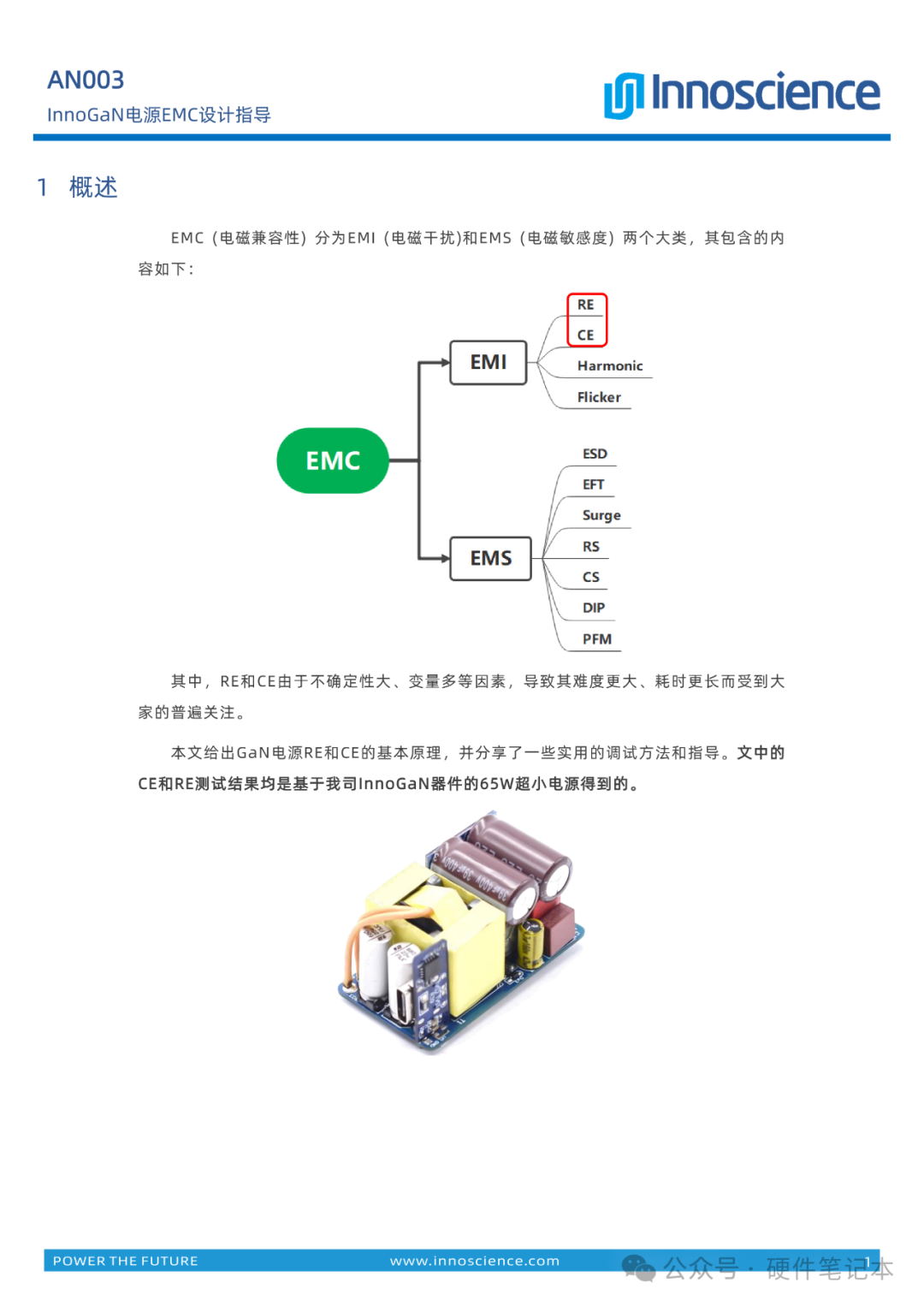

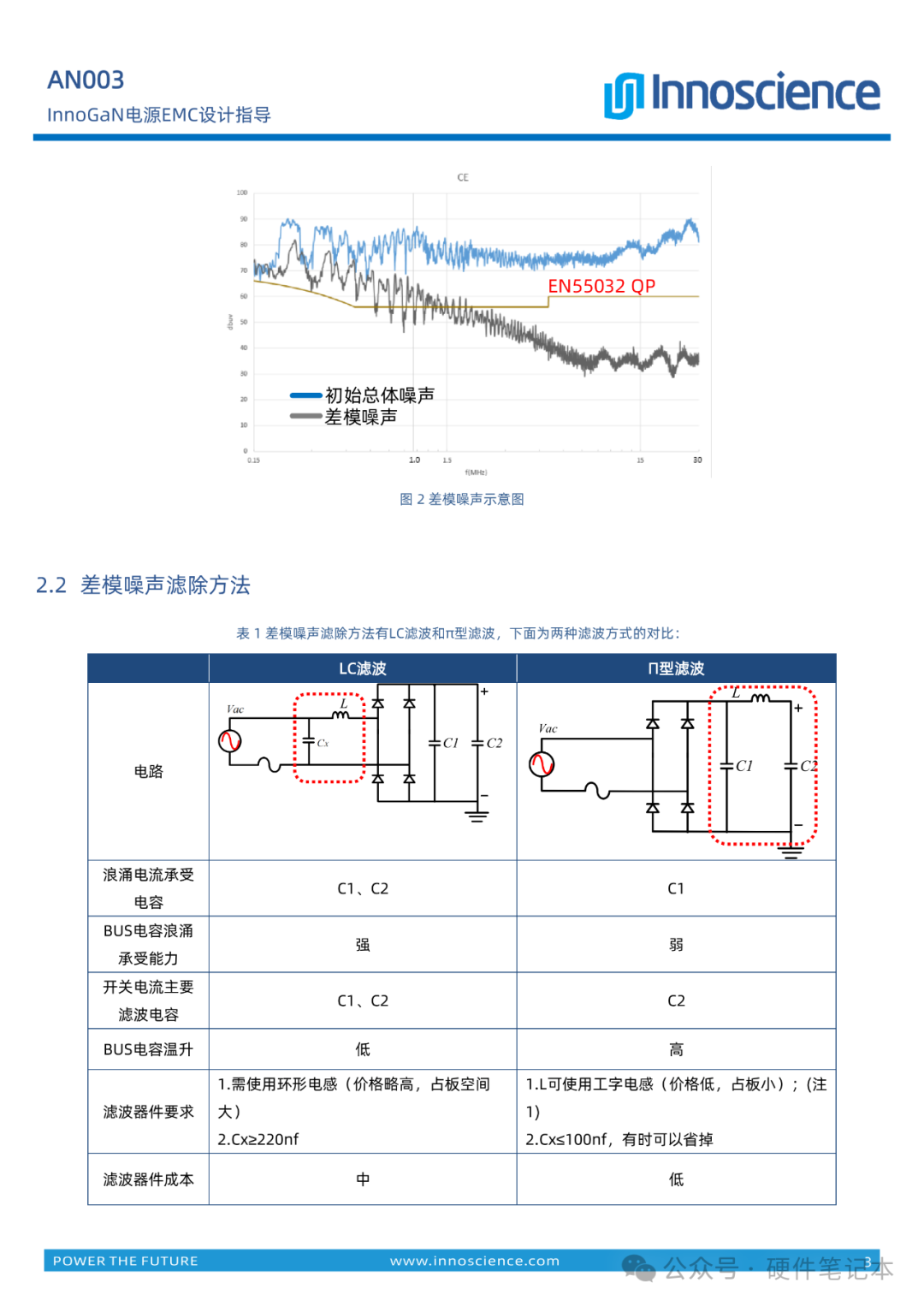

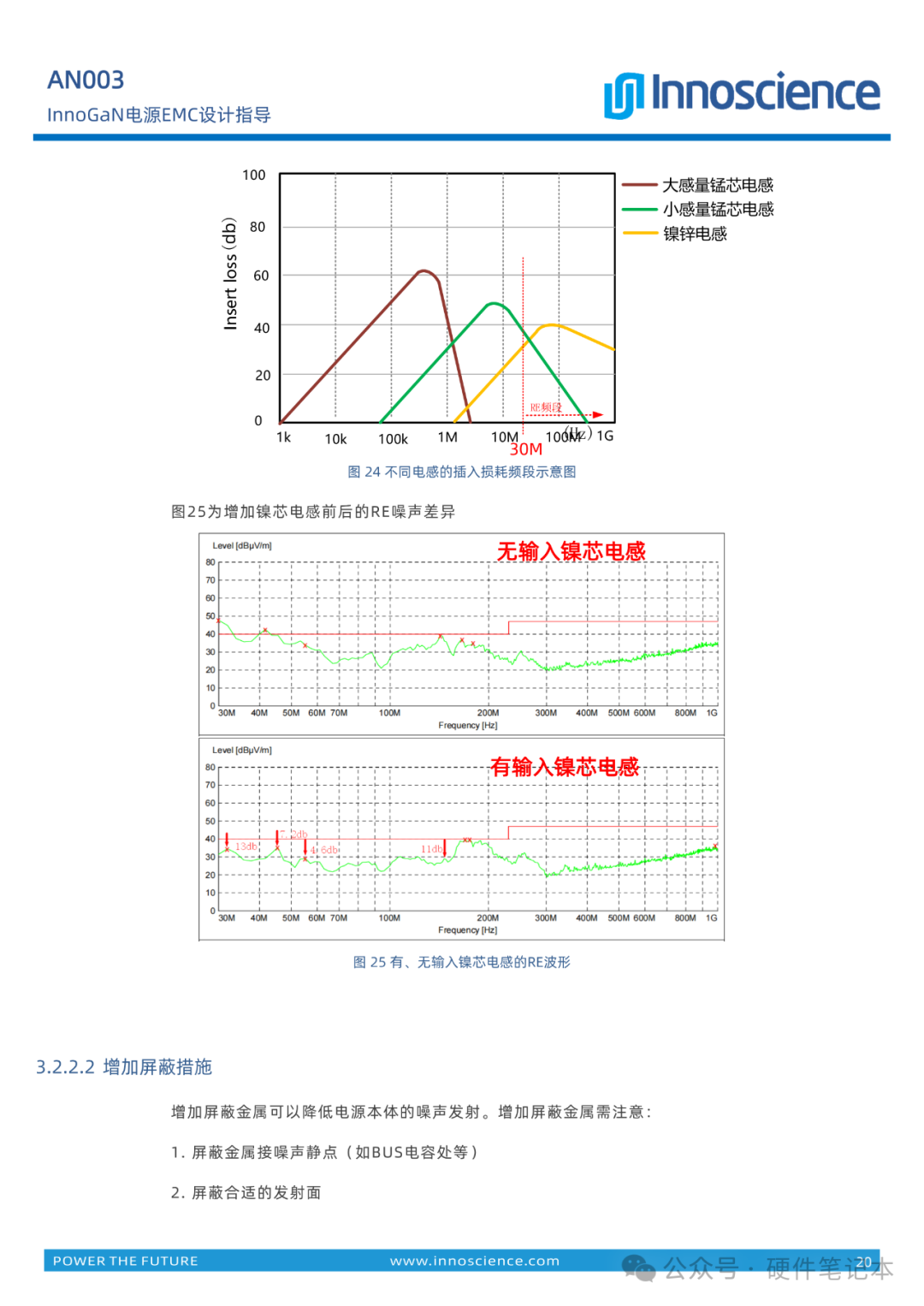

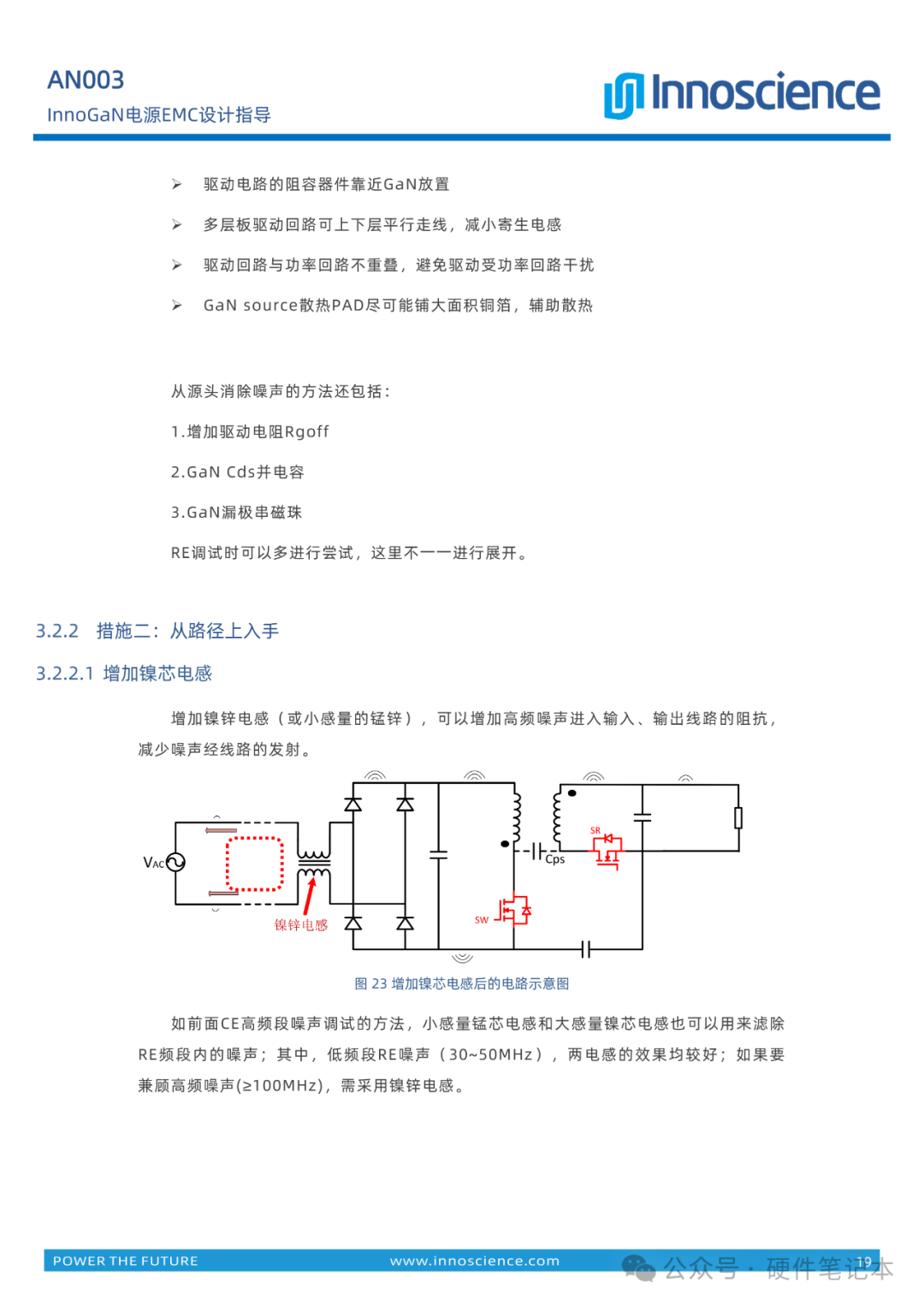

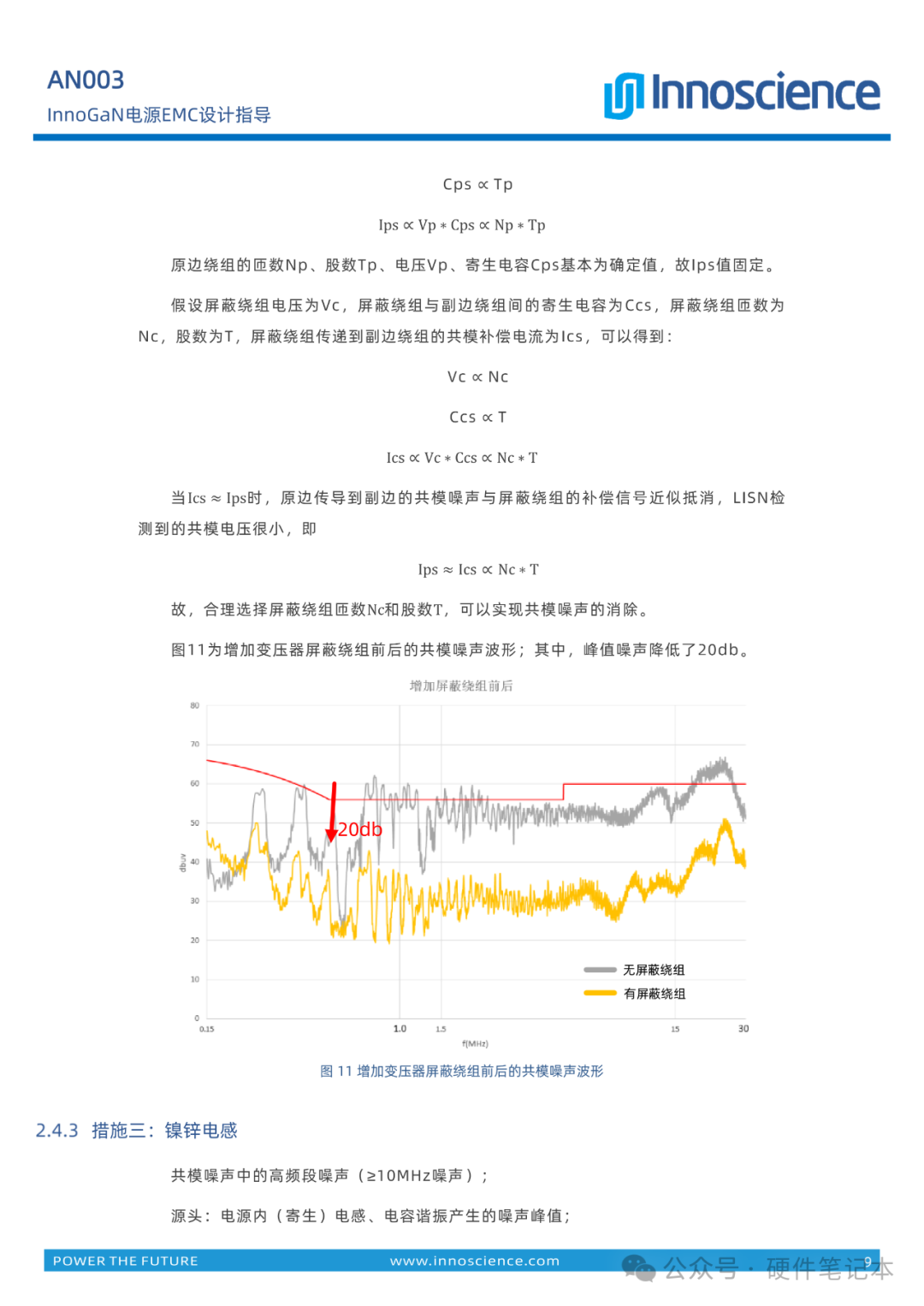

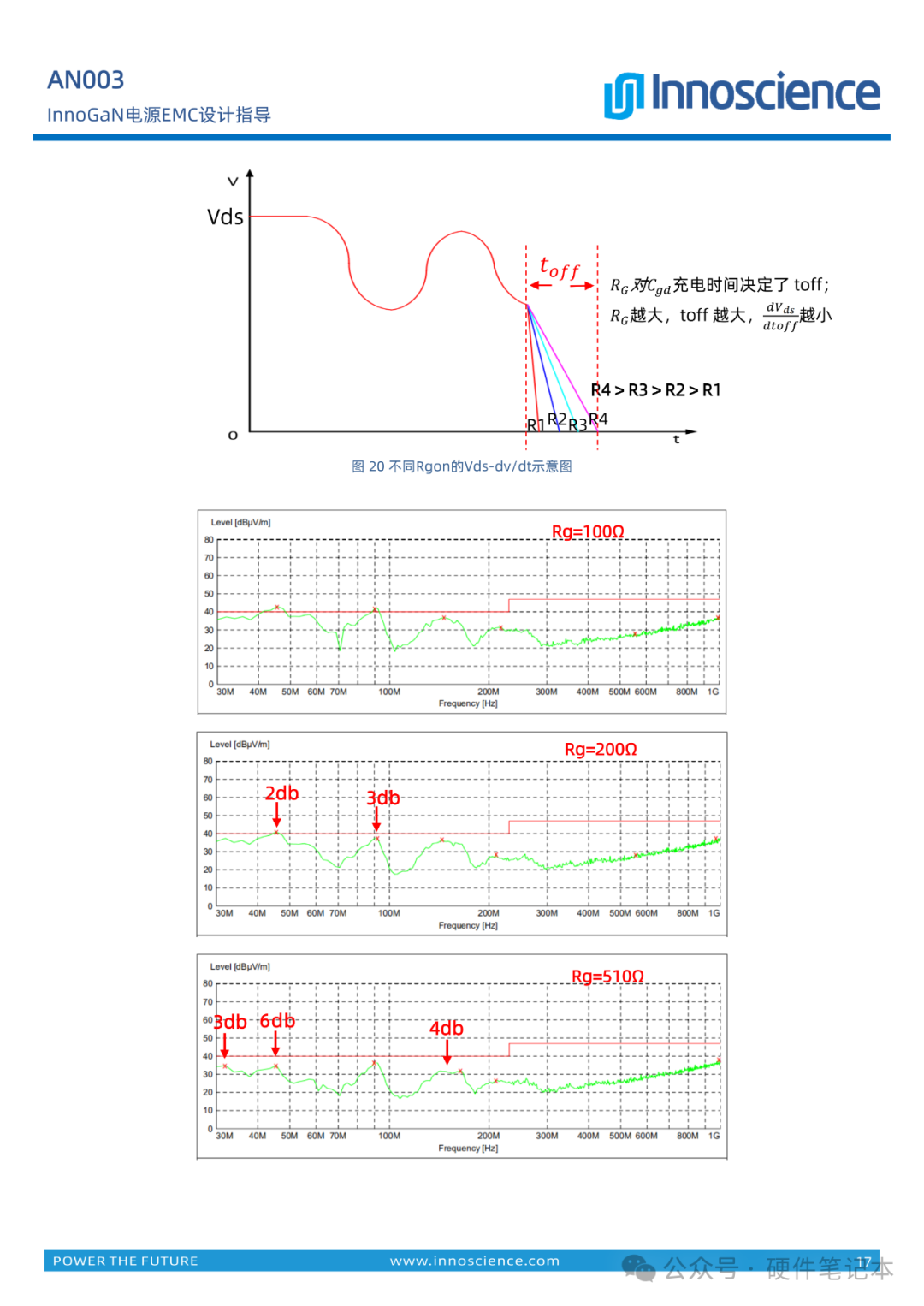

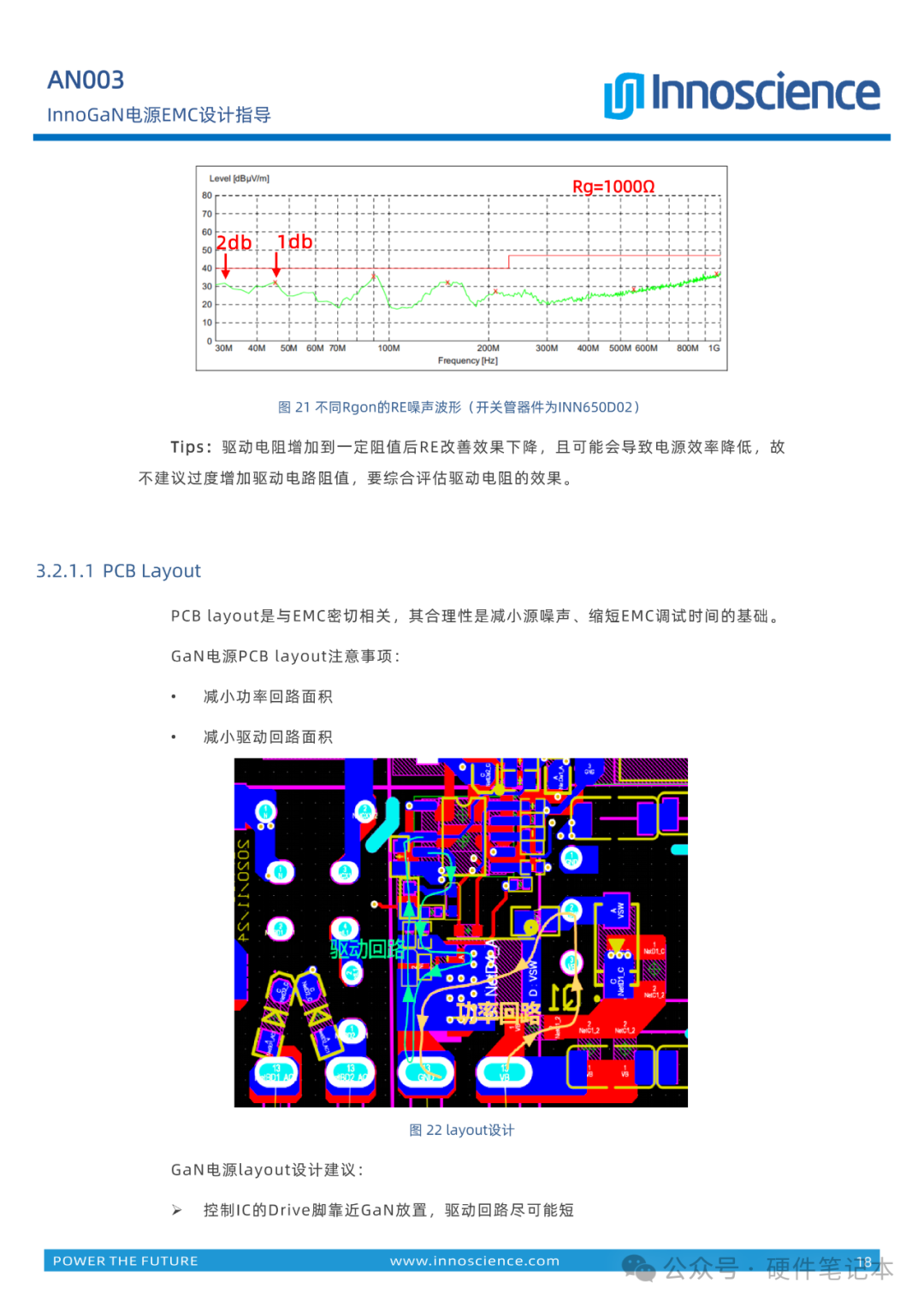

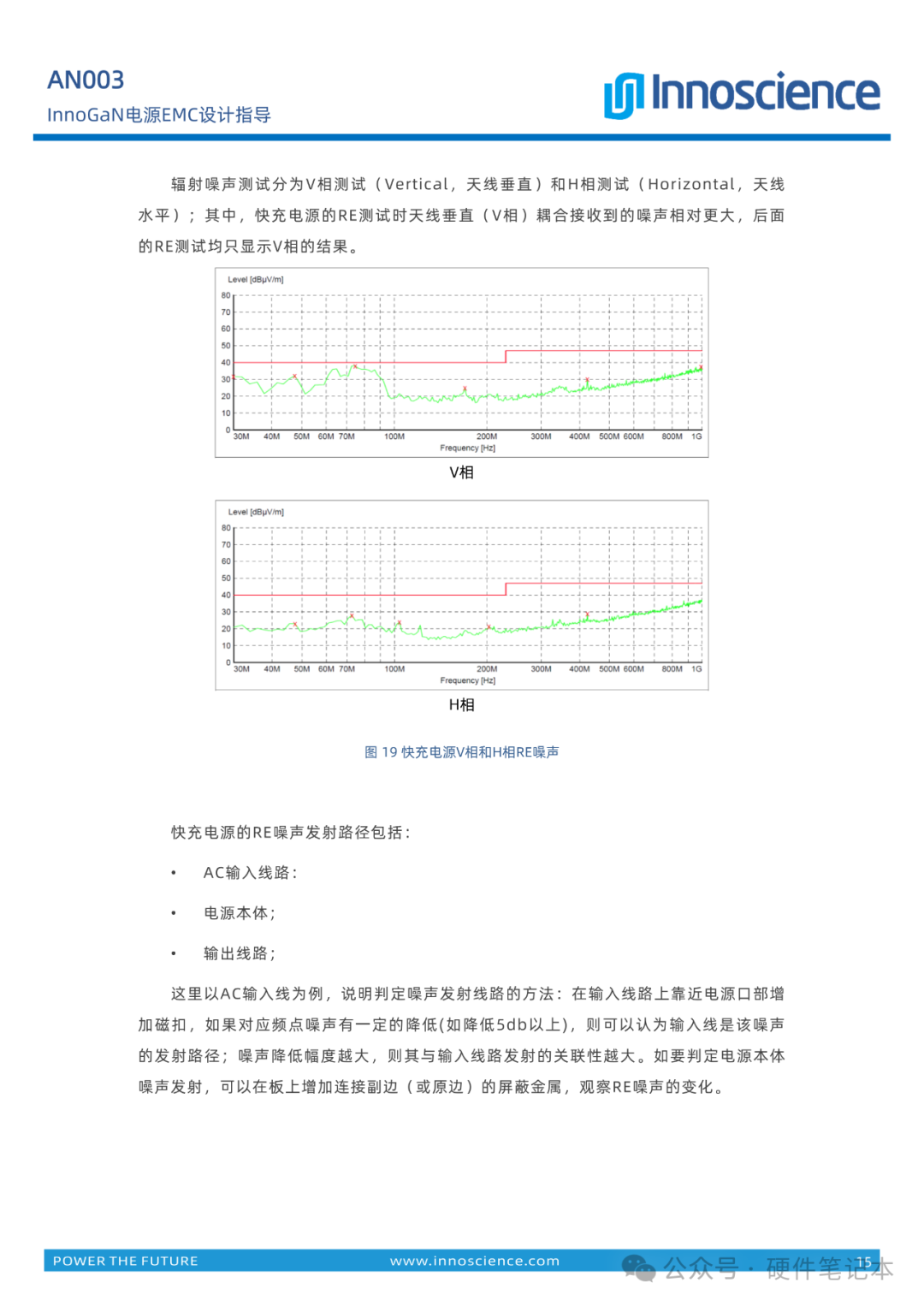

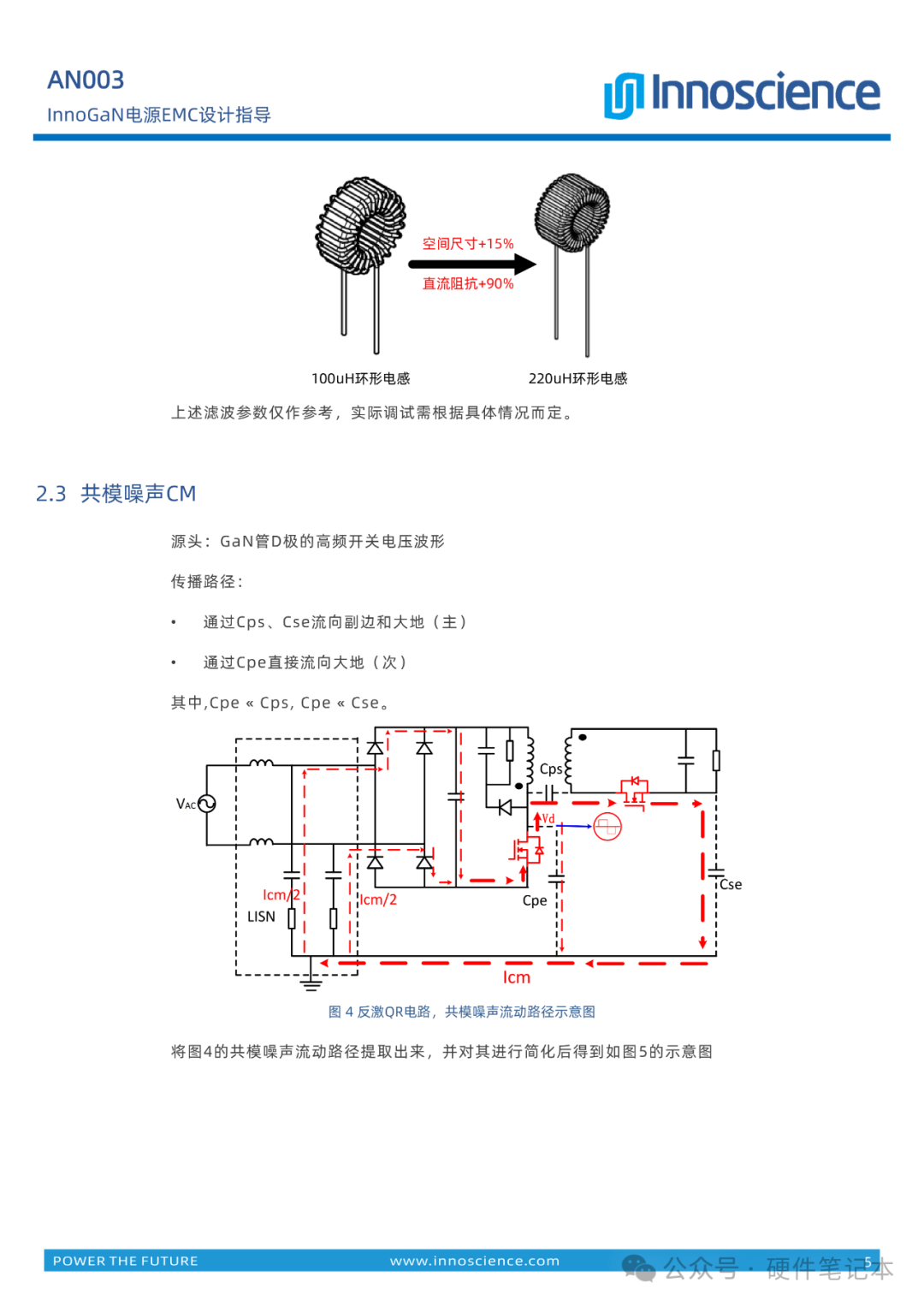

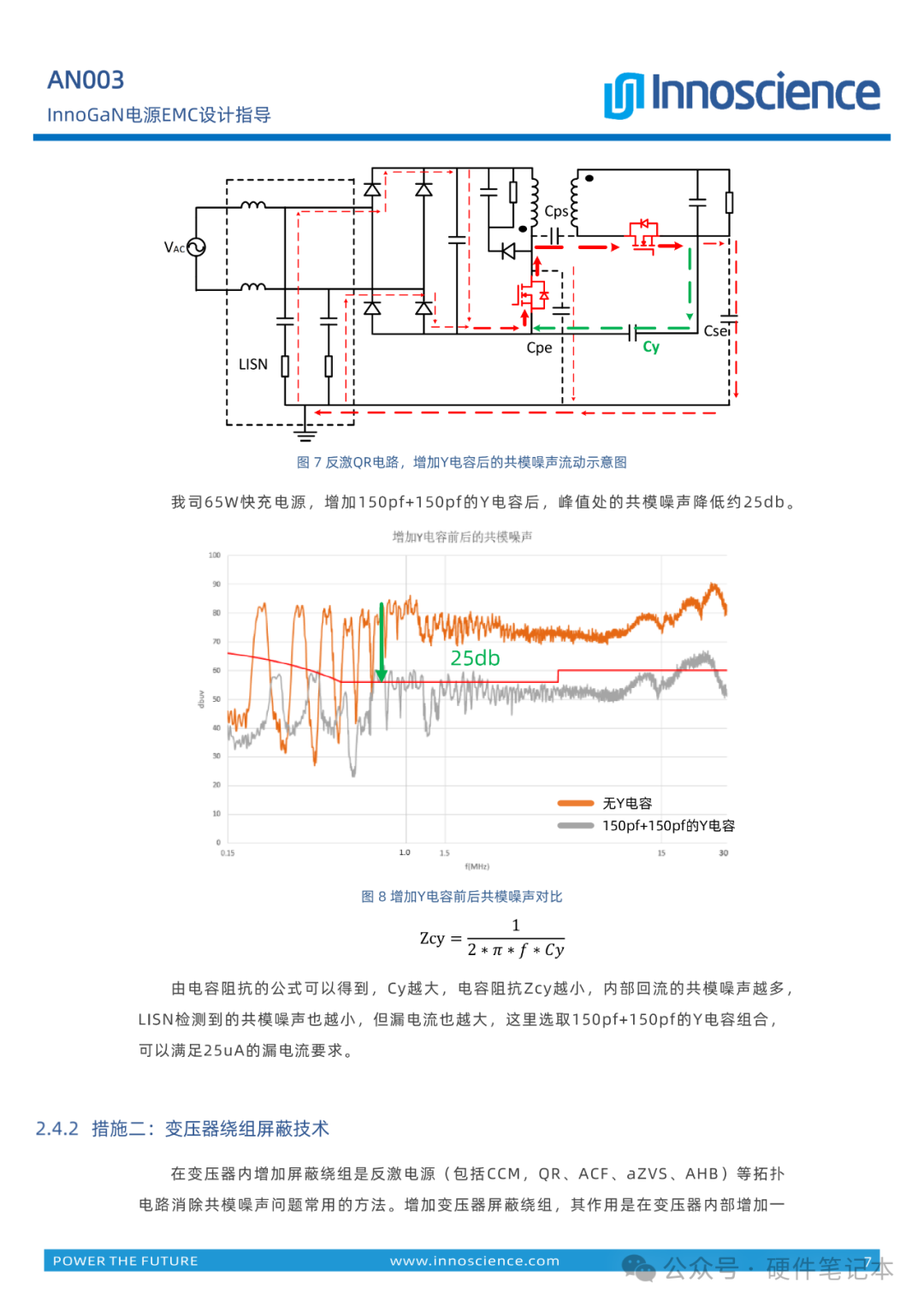

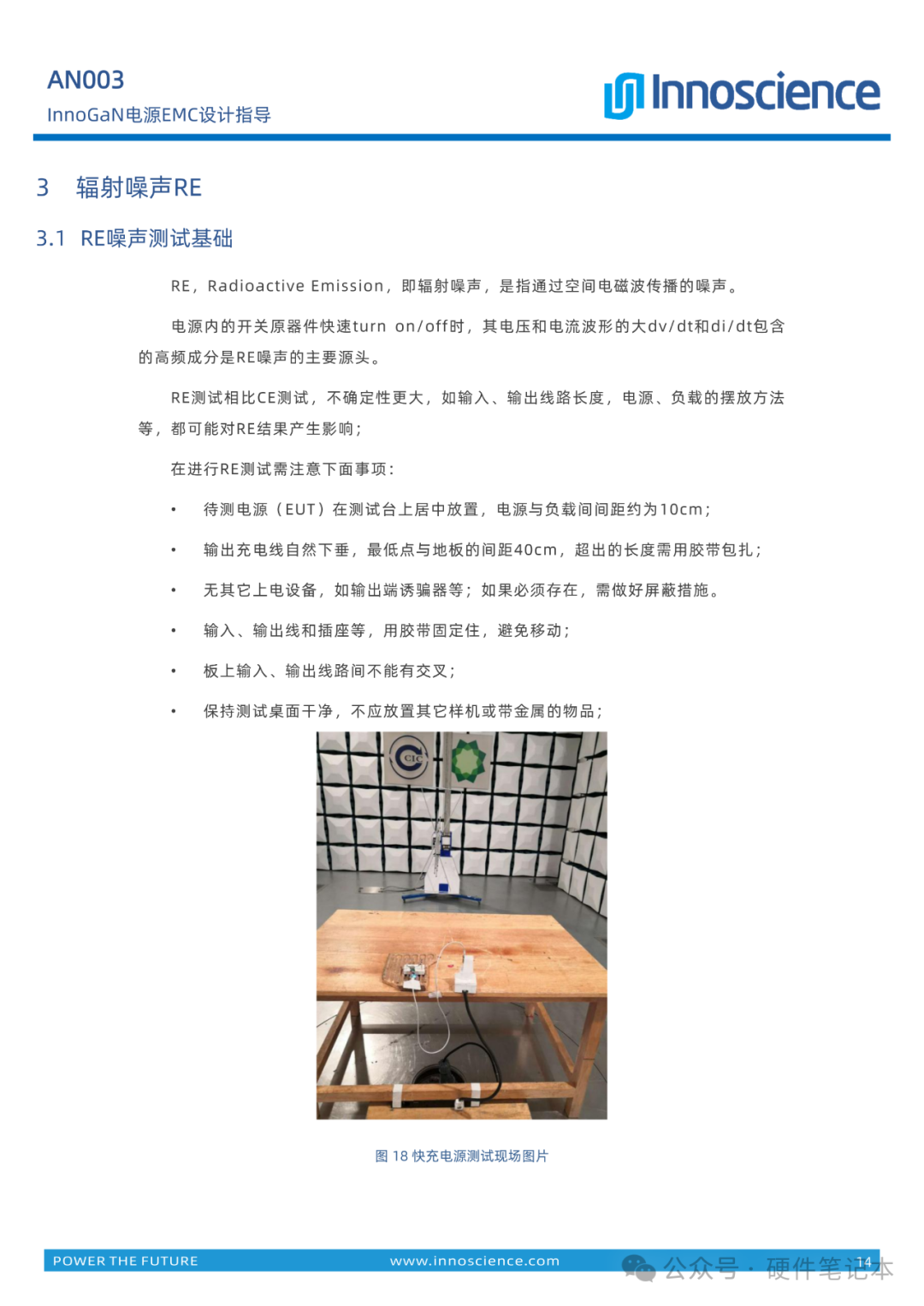

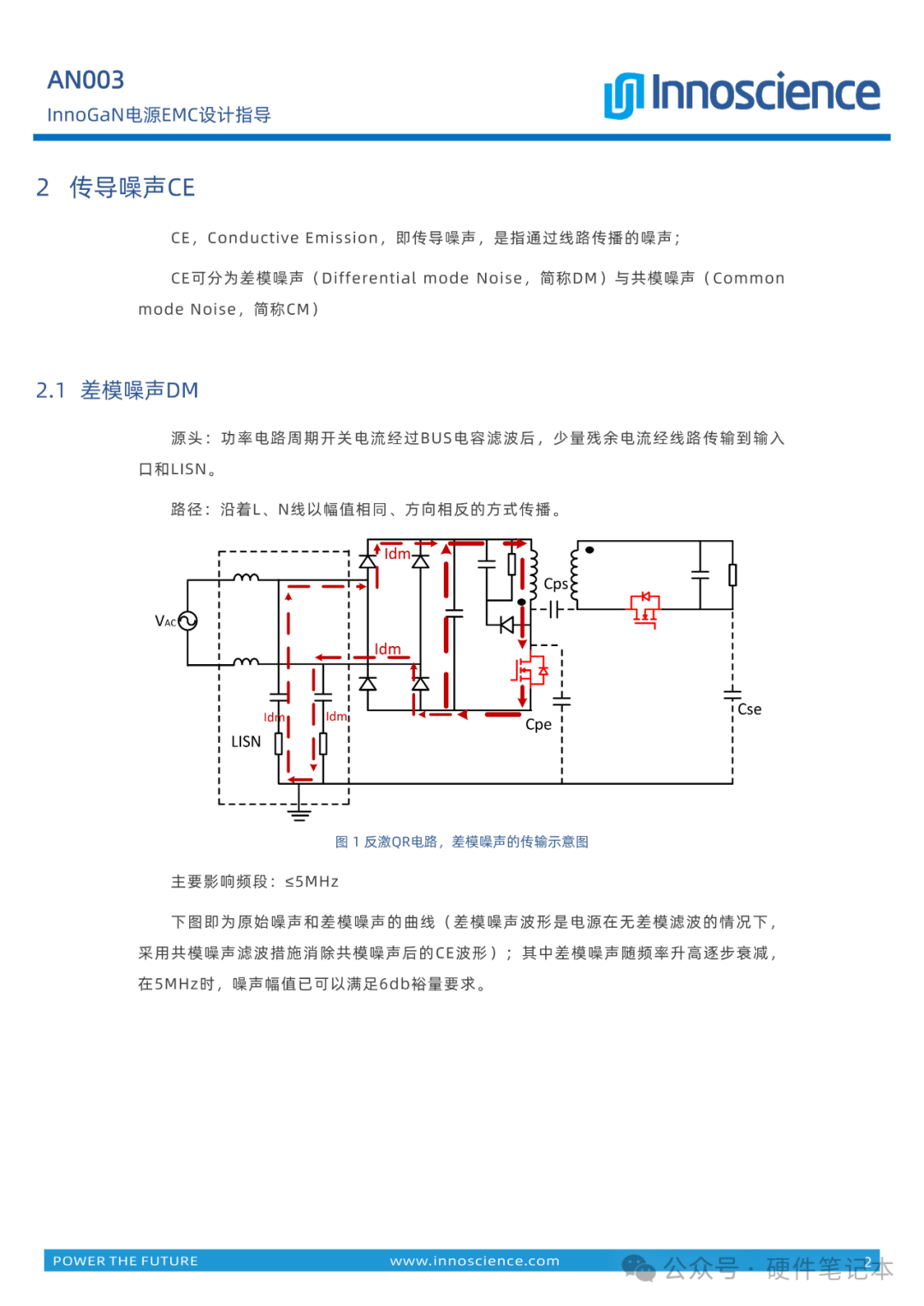

以下是PDF文档的全部内容:


声明:



声明:文字原创,PDF来自英诺赛科。本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。
来源:硬件笔记本
