群友提问:电感有耐压值吗?把电感拆开一看,还真有

9小时前浏览19
大家好,我是王工。

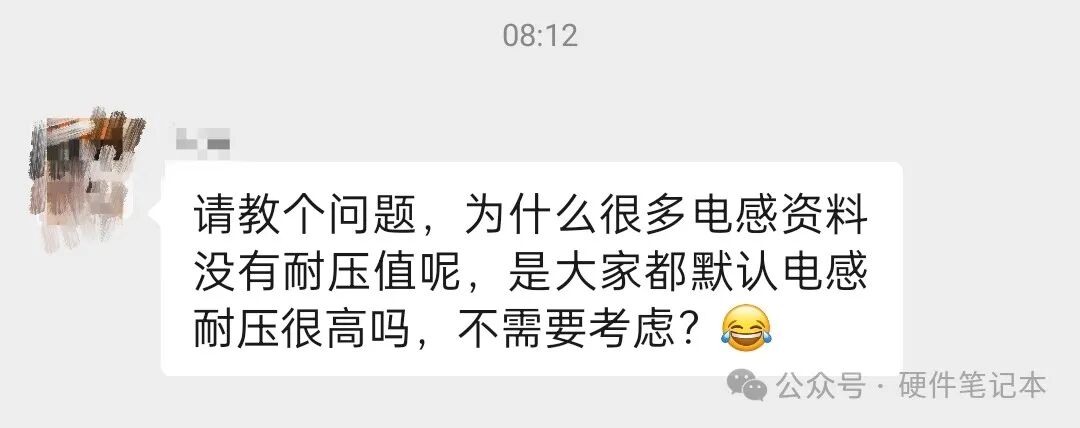

最近群里有兄弟问,为什么很多电感资料没有耐压值呢,是大家都默认电感耐压很高,不需要考虑

关于电感,我们平时可能更多关注是电感量额定电流饱和电流直流电阻封装等。它的耐压值确实很少关注,之所以关注的少,是因为在实际应用中,我们的电感耐压总是满足要求的,所以就不用考虑。


那电感到底有没有耐压呢?就算工作多年,我也确实没有想过这个问题,项目也跟着一起做下去了。

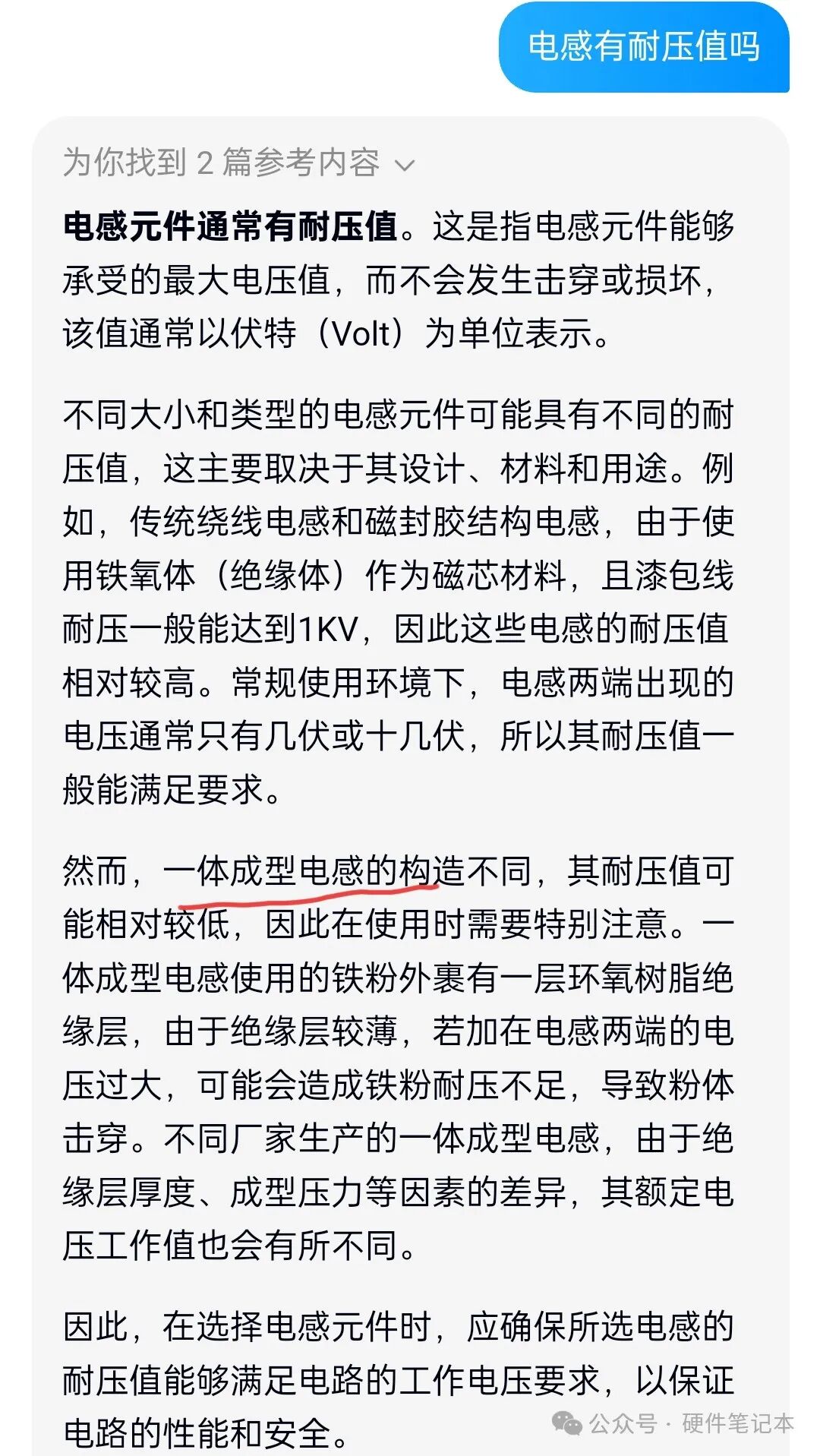

抱着学习的心态,我用AI搜了一下,不同的AI工具还真是有点差距,综合一下就更完善了。文小言回答如下:

它告诉我们电感是有耐压值的,一般电感耐压值很高,但是一体成型电感的构造不同,其耐压值可能相对较低,选型时要特别注意。

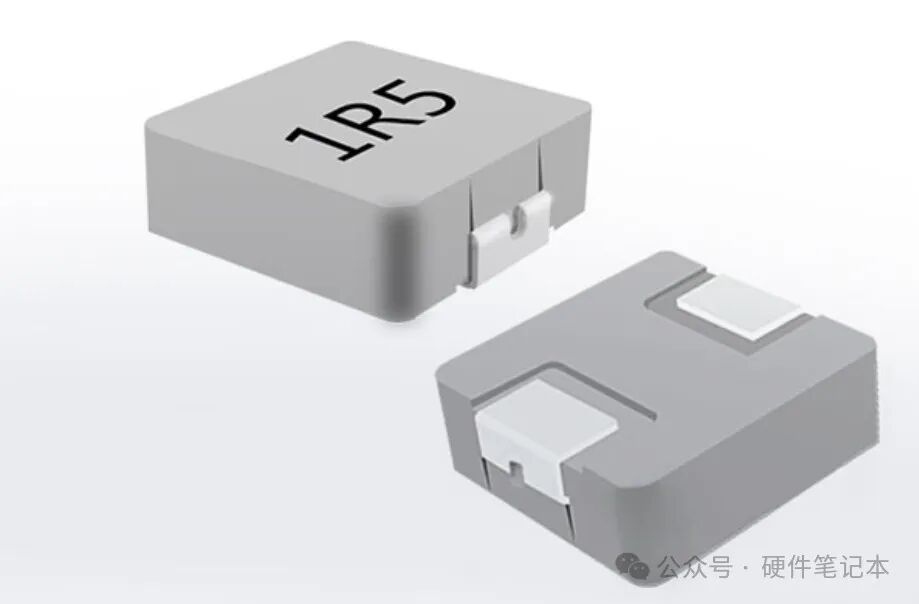

一体成型电感如下图,大家应该都见过。这种类型的电感电磁屏蔽效果比较好,够在大电流下稳定工作,温升更稳定,所以应用也相当广泛。

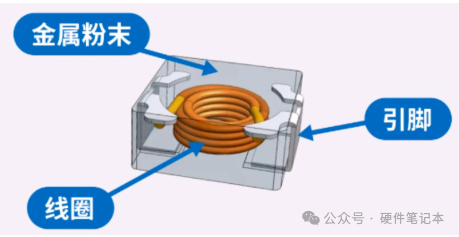

它使用的铁粉外裹有一层环氧树脂绝缘层,但是绝缘层较薄,如果电感两端的电压过大,就可能会造成铁粉耐压不足,导致粉体击穿。

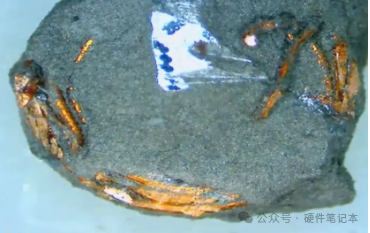

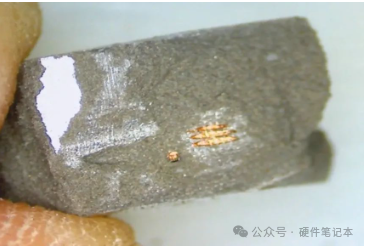

这是电感拆开后的样子

电感拆解,耐压测试视频链接如下,大家感兴趣可以点开来看看,印象可能会深刻一些

https://www.iesdouyin.com/share/video/7160892960723176715/?region=CN&mid=7160893742257998629&u_code=0&titleType=title&share_sign=QLxS1qIwalZ49QJHILxnX2mY9DWKIshN4JSbQS92H8I-&share_version=7010040&ts=1736398964&from_aid=482431&from_ssr=1

不同厂家生产的一体成型电感,绝缘层厚度、成型压力都有差异,所以它的额定电压工作值也会有所不同。


立创上简单搜索一下,一体成型电感的规格书上,一般都会标注电感的耐压值。

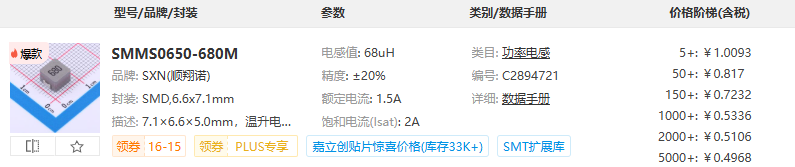

厂家:SXN(顺翔诺),电感型号SMMS0650-680M,耐压30VDC。

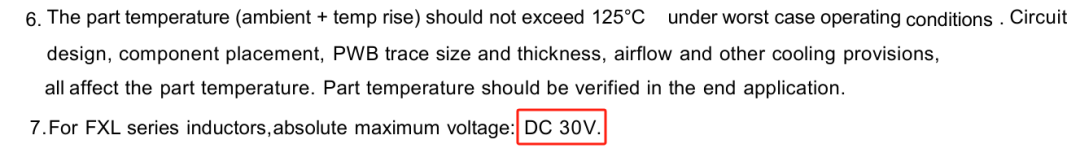

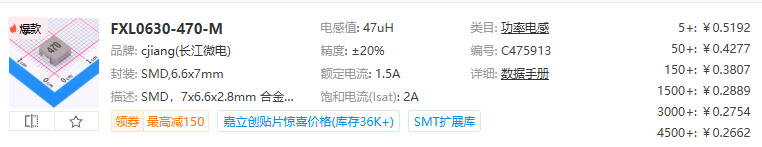

厂家:长江微电,型号FXL0630-470-M,耐压30VDC。

所以,我们在选择一体成型这类型电感的时候,一定要注意它的耐压参数。
