想要自己鼓捣点东西出来,奈何被DDR给难住了!

19小时前浏览14
大家好,我是王工。

最近想要自己鼓捣点东西出来,设想的是先做好方案,画好原理图和PCB,然后在嘉立创打样回来焊接调试,在做方案的时候才意识到,可能会被DDR给难住。因为平时只需要设计方案和原理图,公司有layout工程师负责画板,我们不用自己操作,最多参加一下评审。这玩意儿看着简单,但真要自己去动手的时候,可能才知道没有想象中那么容易。

我想着,跟公司的layout同事交流一下经验,在这里顺便捋一捋DDR相关知识,跟大家一起分享一下DDR基础。为了提升文章的可读性,咱们还是分几个小点来写:
  • DDR基础

  • DDR发展历程

  • DDR的PCB设计


1、DDR基础

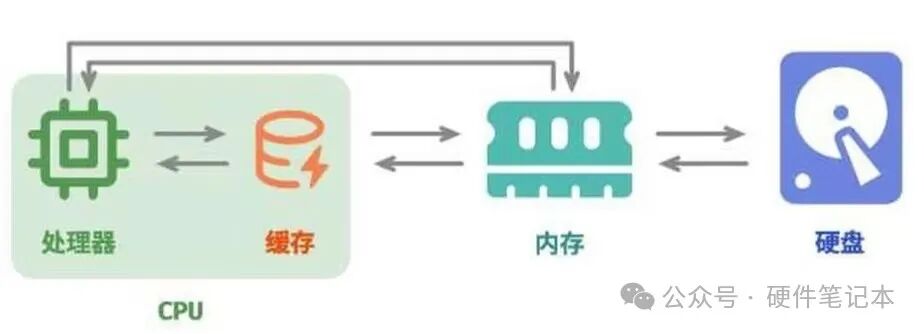

DDR主要起个什么作用呢?它是作为 CPU 和存储设备(如硬盘)之间的高速数据缓冲区。核心功能是临时存储正在运行的程序和数据,以便 CPU 能够快速访问和处理这些信息。

因为硬盘的读写速度较慢,无法直接与 CPU 高效通信。

DDR是存储器的一种,关于存储器的一些基础知识,大家看看如下链接:

当然这都是很基础的知识,也只是关于DDR的冰山一角。

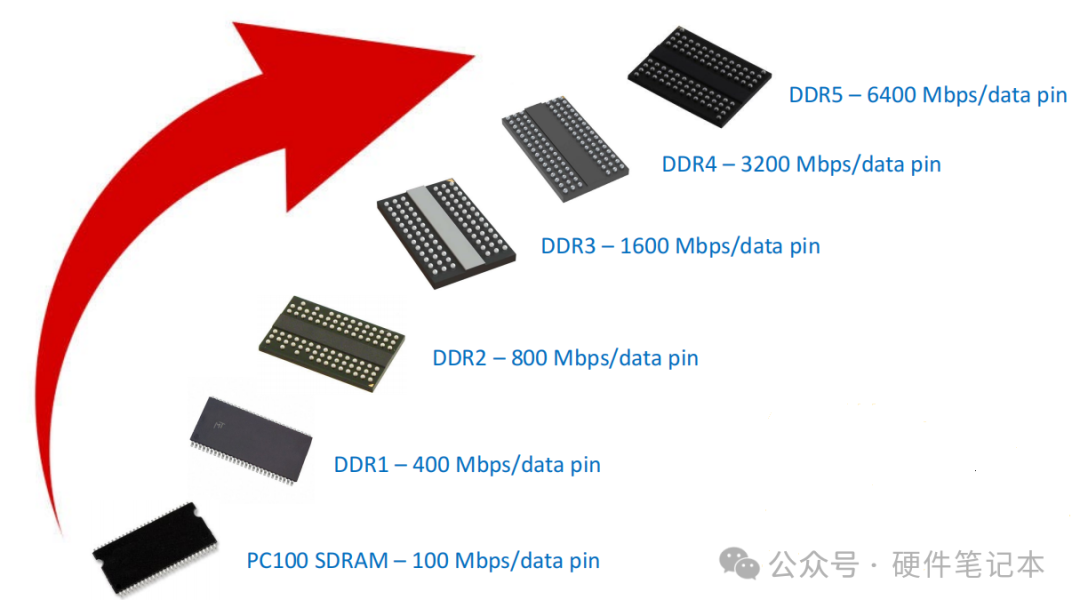

DDR的版本迭代经历过SDRAM、DDR1、DDR2、DDR3、DDR4和DDR5,预计DDR6将在2026年上市。


虽然今年已经是DDR5上市的第4年,但DDR4仍是目前市场的主流,打算以DDR4进行讲解。

2、DDR4的发展历程

以镁光型号为MT40A1G8WE-083:D为例

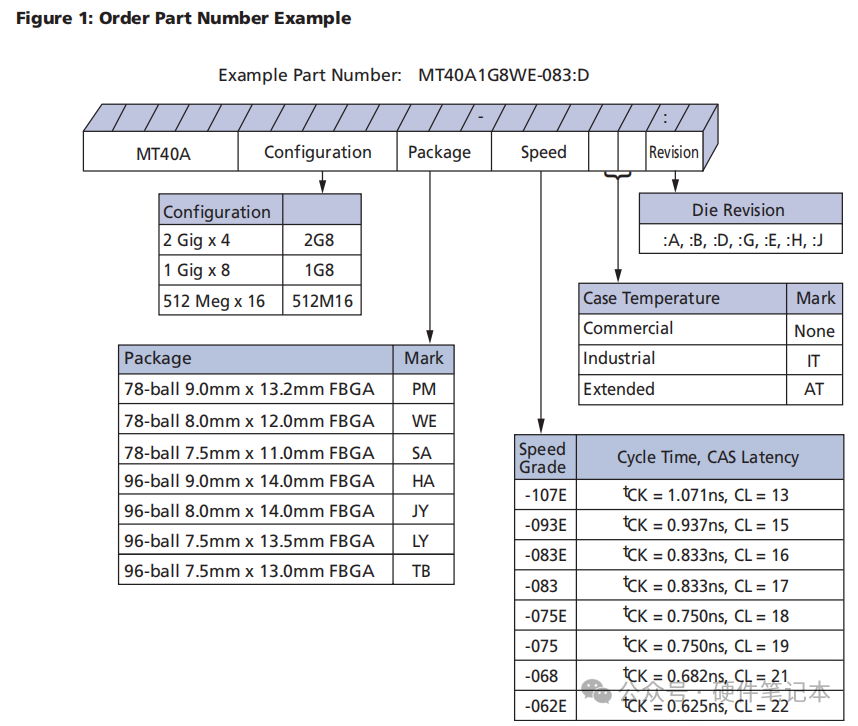

2.1 DDR4的命名规则
  1. MT:代表制造商 Micron Technology

  2. 40A:表示产品系列或技术类型,指 DDR4 内存。

  3. 1G:表示内存容量为 1 Gigabit (Gb),即 128 Megabytes (MB)

  4. 8:表示内存位宽为 8 bits

  5. WE:表示特定的封装类型。

  6. 083:表示速度等级为 833 MHz(等效于 DDR4-2666)。

  7. :D :可能代表特定的温度范围或工业级应用。



2.2 DDR4的容量计算

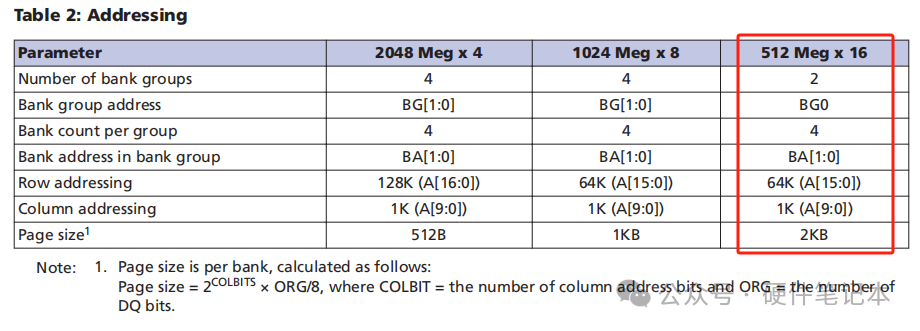

我们以最后一组红色圈出为例来计算一遍:
DRAM颗粒的容量 = 位宽  × 地址数量
bank地址线位宽为16;
bank group选组线为1,BG0;
bank选择线为2,BA[1:0];
行地址线为16,A[15:0];

列地址线为10,A[9:0];

容量=16 2^(1bank选组线+2bank选择线+16行地址线+10行地址线

容量=16 x 2^(1+2+16+10)

容量=16 x 2^29

容量=8,589,934,592b(单位换算b,Kb,Mb,Gb

容量=8Gb(除以3次1024,注意b代表bit,而不是byte

容量=1024MB(8Gb/8



2.3 DDR4的速率

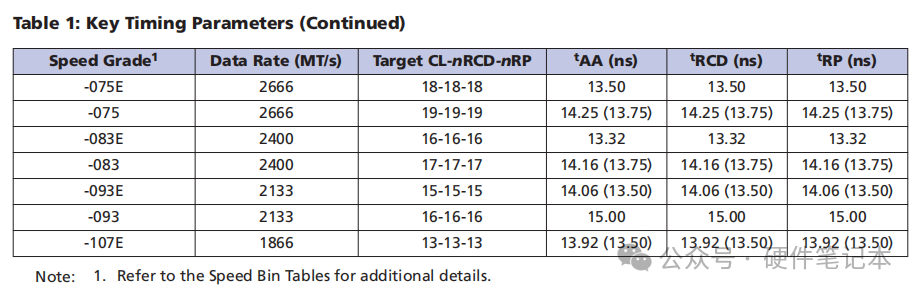

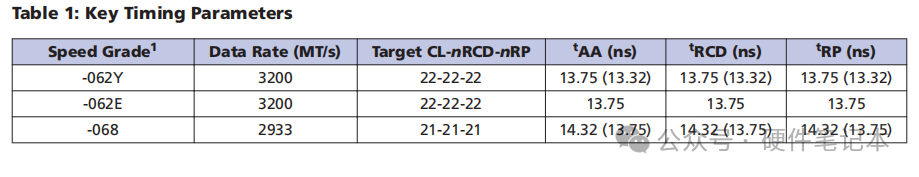

下图表中的数据展示了不同速度等级下,内存模块的时序参数。

例如,速度为2666 MT/s的内存模块在速度等级-075E下的时序参数为18-18-18,对应的访问时间、行地址到列地址延迟和行预充电时间均为13.50纳秒。



1.Speed Grade    :内存模块的速度等级。

2.Data Rate (MT/s):内存模块的数据传输速率,单位为百万次传输每秒(MT/s)。

3.Target CL-nRCD-nRP:目标时序参数,包括CAS延迟(CL)、行地址到列地址延迟(RCD)和行预充电时间(RP)。

   AA (ns)访问时间,即从发出读取命令到数据可用的时间,单位为纳秒(ns)。

 RCD (ns)行地址到列地址的延迟时间,单位为纳秒(ns)。

 RP (ns):行预充电时间,单位为纳秒(ns)。

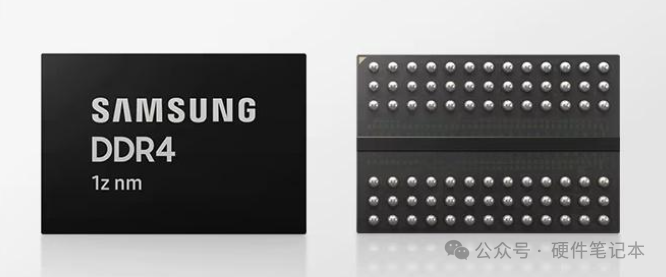

2.4 DDR4的封装

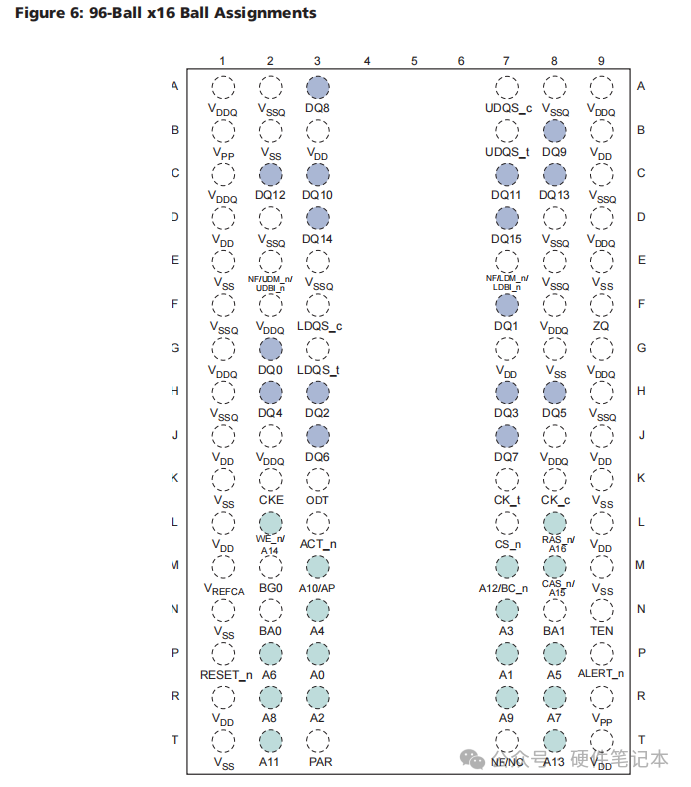

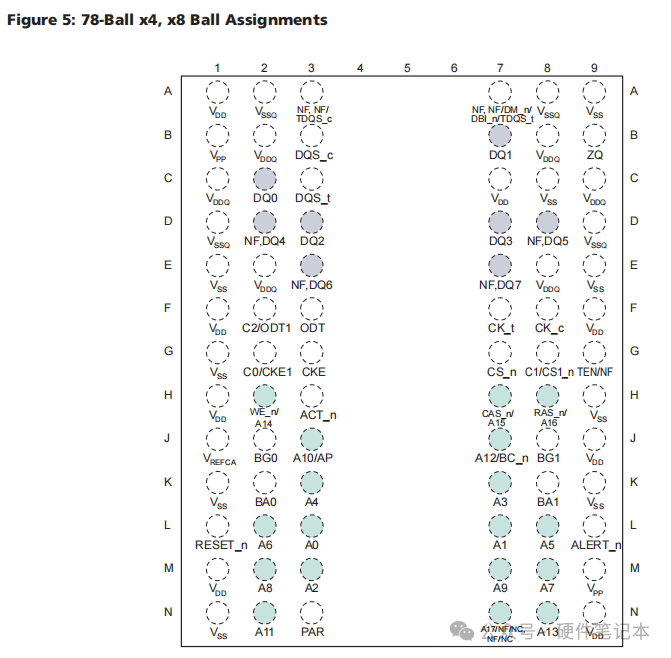

DDR4封装(有78球和96球,7种尺寸大小)封装(Packages):4/8bit芯片采用78球FBGA封装,16bit芯片采用96球FBGA封装。

尺寸:13.2mm X9mm

尺寸:12mm X8mm

尺寸:11mmX7.5mm


尺寸:14mmX9mm

尺寸:14mmX8mm

尺寸:13.5mm X7.5mm

尺寸:13mmX 7.5mm


当然,DDR还有很多其它细节,包括选型,一些重要的电源线,数据线,地址线,控制线和时钟信号等,大家感兴趣可以自己下来了解,下面再说说DDR4的PCB设计。

3、DDR4的PCB设计

DDR4布局

1、DDR在布局的时候一定要尽可能的靠近CPU,阻容元件放置在DDR背面,特别是滤波电容要尽量靠近管脚,走线要尽量短,电源线尽量粗,必须要配置比较大的储能电容。

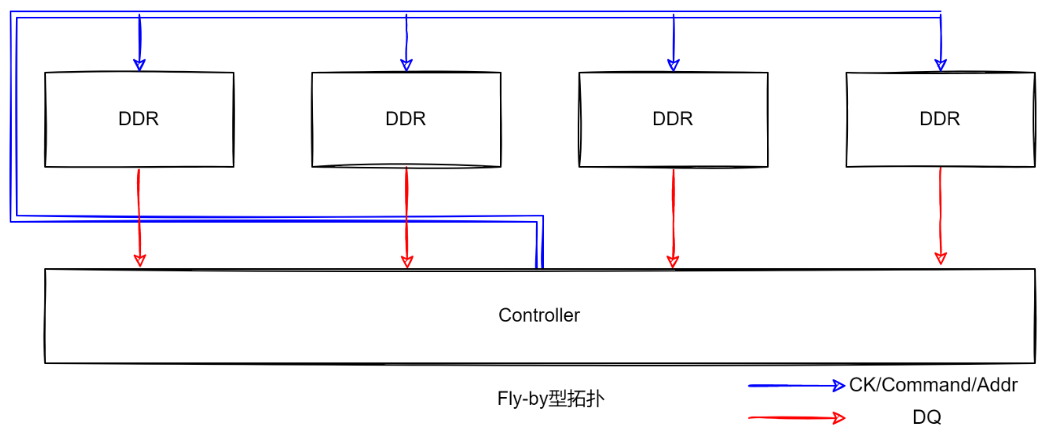

2、地址线布局布线需使用Fly-by的拓扑结构,通过串行连接每个内存芯片,从而减少信号反射,提高信号完整性。


DDR4走线
1、阻抗控制。PCB走线阻抗必须要严格控制,否则会出现数据通信异常,或导致电路性能下降,这个阻抗跟PCB线宽,线距,线层,板材还有其它相关因素有关。通常信号线中如果是差分线,阻抗应该是100Ω,如果是独立的线,单端为50Ω。这个需要专业的工具直接计算,以保证信号完整性‌。

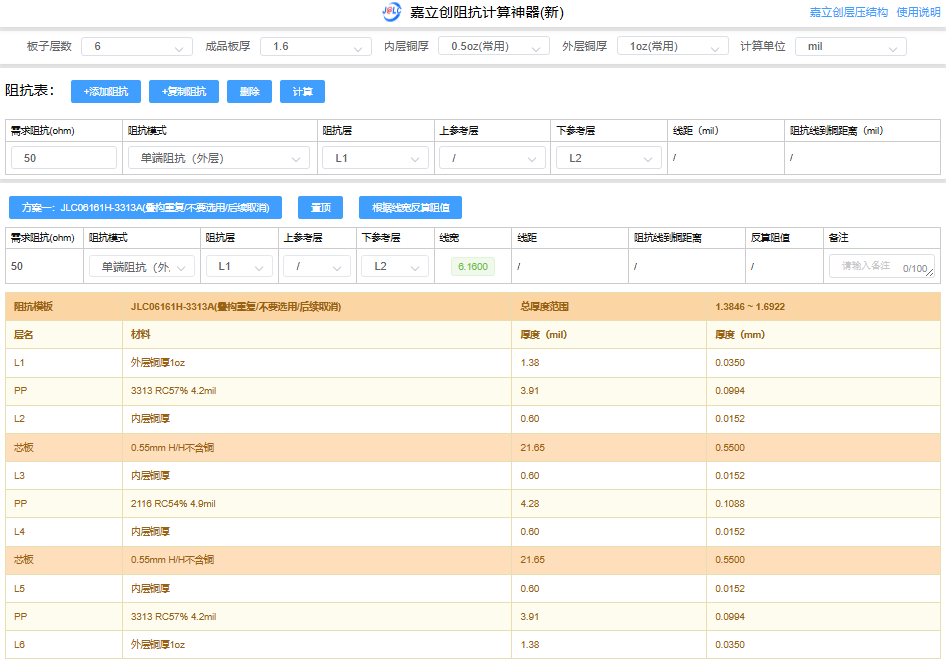

可选用嘉立创的阻抗计算神器,链接如下:

https://tools.jlc.com/jlcTools/index.html#/impedanceCalculatenew


使用说明如下:

https://www.jlc.com/portal/q7i37381.html



2、DDR4的信号可以分为4组数据线和2组地址线,数据线最好同组同层(即:同一组的信号必须要走线在同一层),地址线一般很难做到同组同层,这一点也没有硬性要求。先把数据线走通,对于同一组信号内的走线,layout要做等长处理,最好控制在10~20mil以内(数据走线),对于地址信号走线要求就没那么高,一般50mil以内就可以了。

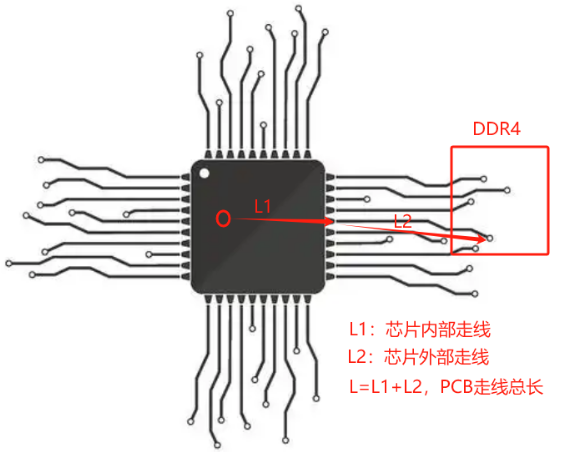

3、这里有个细节要注意一下,实际走线长度=芯片内部长度L1(数据手册会有标注)+ 芯片引脚之间的走线长度L2。

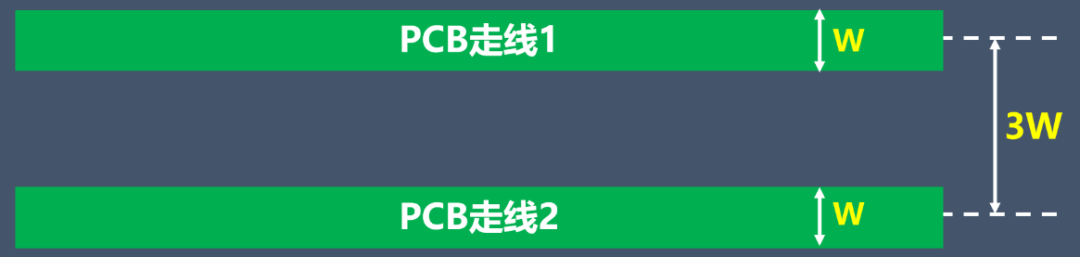

4、做等长的时候要注意一个3w原则,相邻的信号线,中心间距大于线宽的3倍,还需要对敏感的差分线做包地处理。


以上描述看起来很简单,实际操作会更复杂,多熟悉几次应该就好了。


还有一些相关要求,可参考DDR4的走线设计要求在JEDEC标准中有详细的规范

https://blog.csdn.net/weixin_43199439/article/details/142467998


好了,PCB设计的重点就讲这些了。


原理图和PCB都搞定了,那么下一步就要打样回来调试,板厂我首选嘉立创,主要是平时一直都是在他家打板,没出过啥问题,他们家的工艺文件规范,服务态度好,每次打板都会建一个小群,几个人服务一个人那种,真的有体会到上帝就是顾客的那种感觉,有问题可以及时沟通,效率很高。

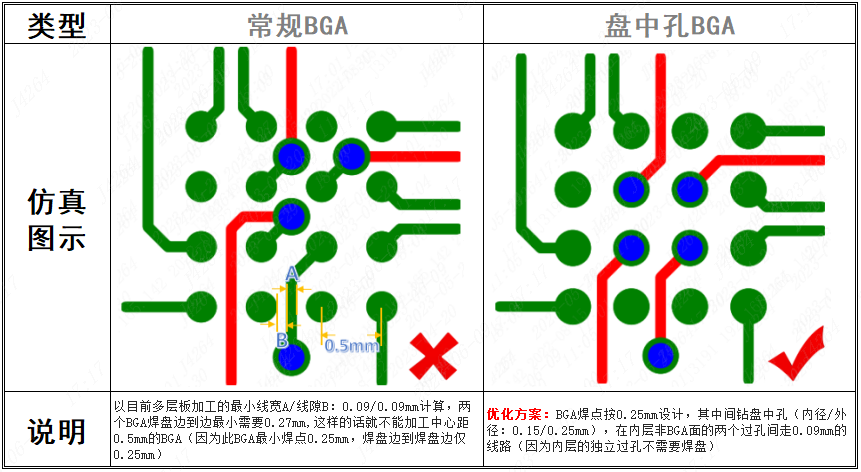

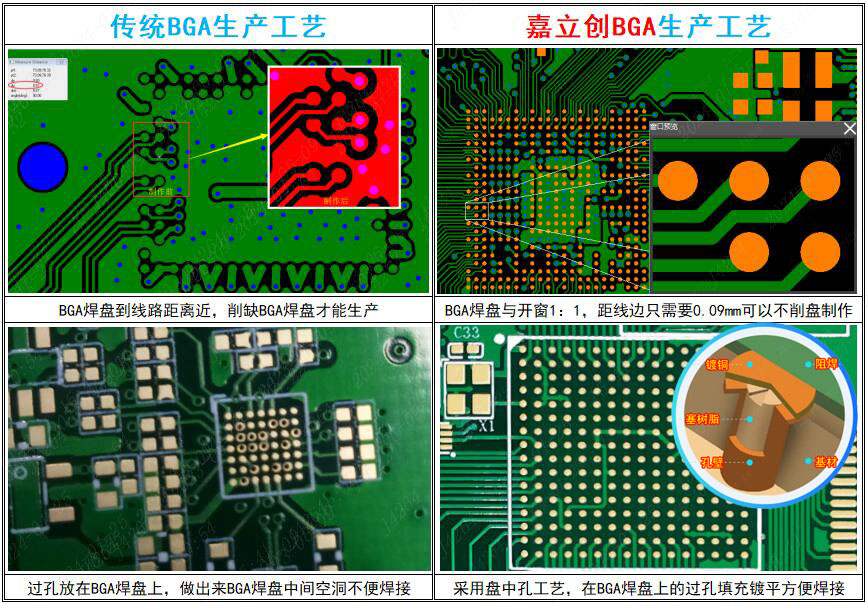

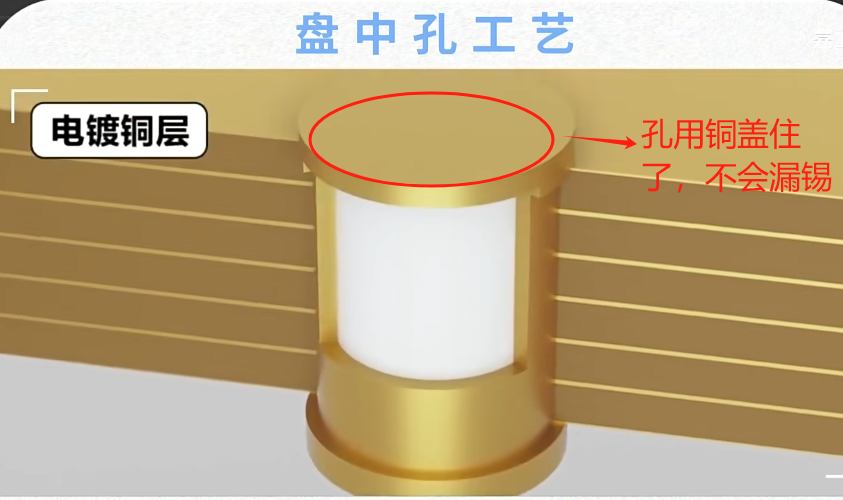

再来看一下他们针对BGA封装的一些工艺指导,通过以下图片对比,明显可以看出嘉立创的盘中孔工艺相比传统工艺的优势(图片都有文字说明)。



为了节约成本,我本想计划做四层板,但看到嘉立创对于六层板以上的PCB,可以免费升级盘中孔工艺,我迫切的想赶紧体验一下。

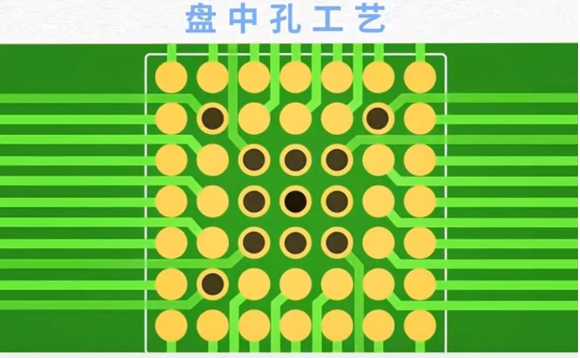

可能还有不知道盘中孔工艺的同学,我这里再解释一下,简单说就是直接把过孔打在焊盘上,中间再用树脂塞上,然后表层和底层用电镀铜的方式把孔盖住,这样孔就看不见了,贴片时也不用再担心传统工艺的漏锡问题了。
不用单独打过孔,也更方便我进行PCB走线,这又大大的降低了我的布线难度。

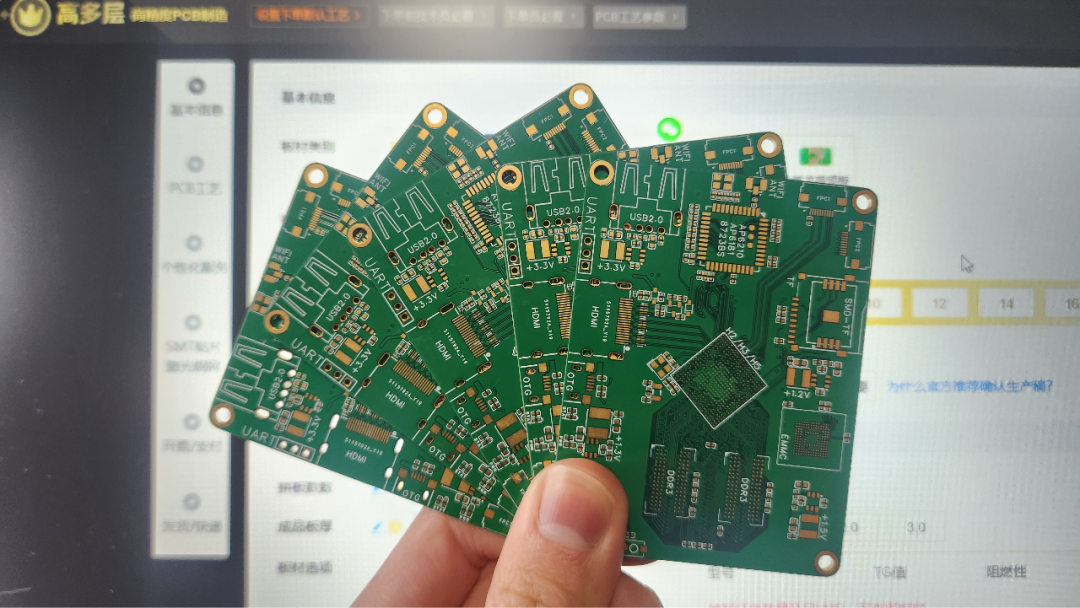

而且板子实物的表面看起来也更整洁,美观。大家可以看一下嘉立创官网的晒单,这个板子采用盘中孔工艺,过孔很少,整个板子看起来很清爽。


了,今天的分享就到这里,咱们下次再见。
