样板打回来了,一上电就打火,差点把电源适配器给干废了,仔细一看原理图都没画对

6小时前浏览18
大家好,我是王工。


前些天,公司一个同事的样板打回来了,但是一上电就打火,差点把电源适配器给干废了,仔细一看,原理图都没画对。

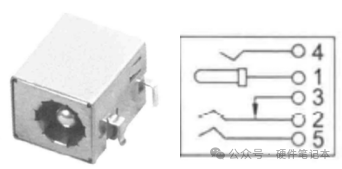

如图所示,这种DC JACK一般1脚连接电源的正极,但实际原理图把它连在了地上。

当然,以上只是我写这篇文章的一个导火线,平时大家总会出这样那样的小错误。


原理图设计是整个电路设计中很重要的一个环节,一旦原理图出错,layout就跟着错,在调试阶段发现了还好,如果没发现,问题遗留到生产,甚至客户那里去了,就会相当麻烦。


以下是王工整理的原理图checklist,大家可以结合自己的产品,对内容进行适当删减。原理图画完之后,一定要逐一检查,能避免90%以上的问题,上面的低级错误至少不会再犯。


011

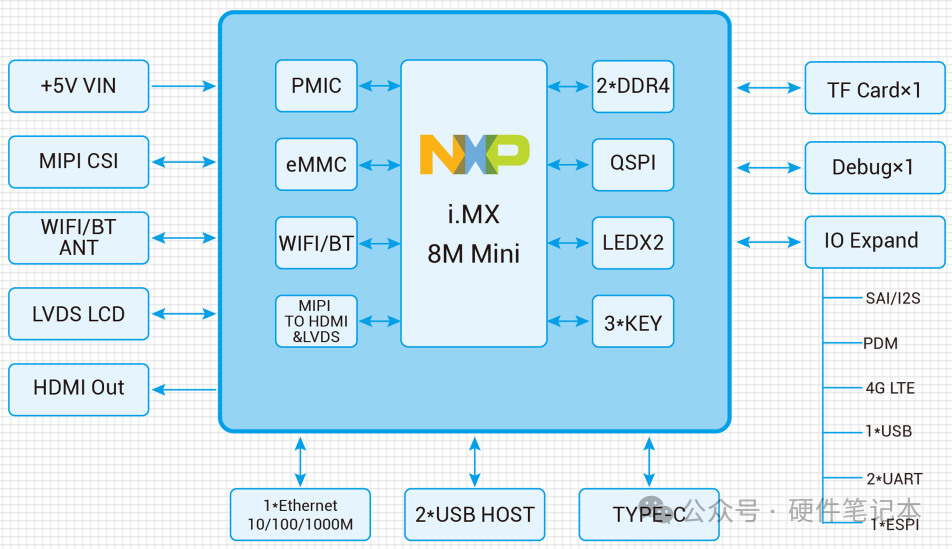

系统框图

在我们设计原理图之前一般都会先设计硬件系统框图,确保设计过程高效且系统可靠,需要检查以下几个方面。



  • 是否覆盖了客户提出的需求(针对需求,逐一检查);

  • 模块划分,便于理解,仔细查看整个逻辑层次是否分明;

  • 各个接口规格是否明确标识(比如:2*USB 3.0);

  • 主芯片是否符合要求,处理能力是否能够达到;

  • 检查关键外围接口芯片,性能指标是否满足客户要求,以及软件支持能力(是否支持蓝牙5.0);

  • 主芯片,电源芯片,功能芯片等主要元件器采购、货期、成本是否符合要求;

  • 硬件总体成本是否满足要求,资源要够,也不能过于冗余设计。



021

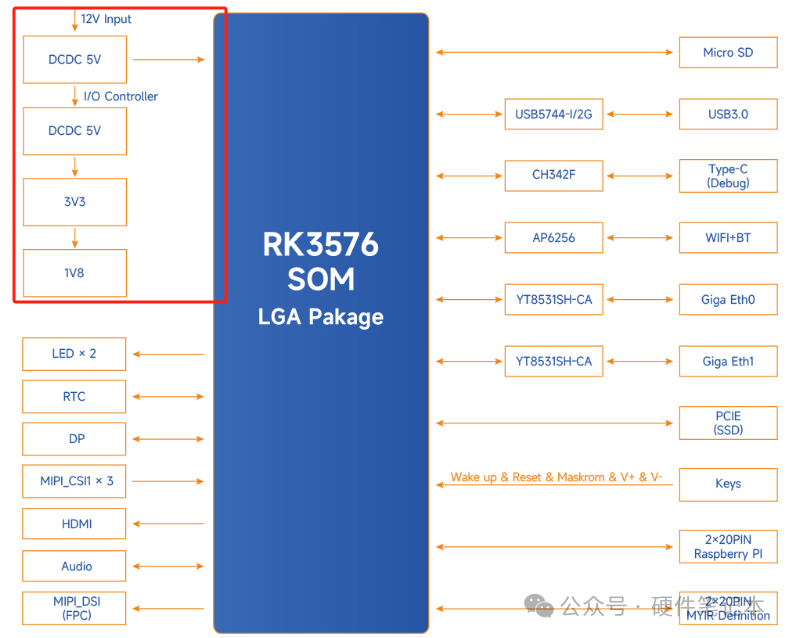

电源树框图

一般主板输入电压在DC12/24V,然后转化为5V,3.3V,1.8V,1.2V电压。
  • 确保电源芯片的选型输入,输出电压满足要求;
  • 确保电源供电功率的合理性;
  • 确保电源输入包含EMI、短路、反向、过流、过压等措施,结合项目需求书进行确认;
  • 电源模块划分是否合理(DC/DC和LDO不要搞错);
  • 电源系统框图是否包含所有功能模块(别遗漏了所有芯片的供电);
  • 电源供电路径是否合理;
  • 是否预留电源供电的开关信号(有些回路中的电压需要控制通断,回路中需要加MOS进行开关控制);
  • 电源输入输出电压电流是否合理。


031

详细功能检查

  • 检查连接器的引脚定义,如果没有把握,可以查询实物或者找供应商确认(如开头举例);
  • 串口的TX和RX是否接反,这是高频犯错点;
  • 不同模块之间的电平确认,如果无法确认,预留电平转换电路;
  • 最小系统电源均有网络来源且功率满足需求(如CPU Core电源、GPU电源、S0C功能块电源等);
  • 最小系统所有时钟信号来源符合要求(如主时钟、休眠时钟、总线时钟、接口时钟等);
  • 是否有复位信号
  • 最小系统程序下载方式确认(如USB接口下载、JTAG、串口等);
  • 最小系统启动方式是否正确,多种启动方式切换设计是否方便;
  • 所有信号的检查,确保无单点网络,且所有信号都有输入和输出;
  • 各个模块的电气检查:供电、复位系统、信号、时钟、上电时序、下电时序等信号的检查,是否满其模块相关要求如LCD、WIFI模块等;
  • 所有信号线序进行检查,没有连接错误现象(如信号线序接反,网络命名错误导致信号连接错误等);

  • 芯片的选择是否符合要求的功能和性能(如网卡、串口的速度,SD卡、eMC、PCIe、DDR、USB等版本和速度);

  • 检查各接地的设计:PE,DGND,AGND等;

  • 电容参数确认(取值、耐压、温度、ESR等),注意电解电容需要有极性标识,原理图是否标识明确耐压,陶瓷电容建议60%降额设计;

  • 电阻参数确认(取值、精度、功率、封装),原理图是否标识明确精度;

  • 电感参数确认(取值、精度、功率、DCR、感值与电流曲线特性),需要考虑功率电感的饱和电流和峰值电流

  • 二极管参数确认(电流、电压、正向电流、正向压降、反向电压、反向漏电流等);

  • MOS管参数确认(电流、电压、Vgs、Vds等);

  • 磁珠参数确认(电流、交流阻抗、直流阻抗等);

  • 对外接口器件如按键、网口、USB等,需要加防ESD器件

  • TVS管和压敏电阻注意寄生电容大小,高速信号线如USB等尽量选用小电容物料;

  • I2C和串口预留0R电阻,防止出错时从芯片或接口端子引脚飞线;

  • 要注意差分线的命名,一般是P,N为一组,不能多也不能少,像LVDS或HDMI差分线上预留共模电感

  • 确认网口连接器的开口方向、是否带指示灯以及是否带POE功能

  • 按键确认,根据结构而定,选择对应的侧出或者直出按键。



041

通用性检查

  • 原理图有序摆放,从左到右,从上到下,可以多页原理图分开,分功能设计,更加方面检查;

  • 关键信息备注(电源输出的电压电流,输出参数计算);

  • 检查是否有错误的网络连接,如器件两端的网络相同;

  • 电路图表达是否符合原理图设计规范,确保没有参数字体无重叠,方向统一,排版整洁

  • DRC检查确认,没有Error项,确认Warning项是否可以忽略;

  • 确认连接器的Pin1脚,线序、引脚定义(公司的同一种接口引脚定义尽量固定,方便连接线的共用);

  • 器件属性应包括厂家、型号、描述以及PCB封装,方便直接导出BOM;

  • 物料归一化,如电阻1%和5%是否可以合并成1%,电容是否可以从低耐压合并成高耐压;

  • 连接器选型要尽可能防呆,避免插错位置;

  • 尽可能PCBA上的所有物料体现在原理图上,如PCB,纽扣电池,散热器螺钉、螺帽、跳帽、屏蔽罩等;
  • 检查兼容设计,确保哪些元件一定要焊,哪些元件NC(之前搞错了一颗电阻,导致USB通信异常)。
