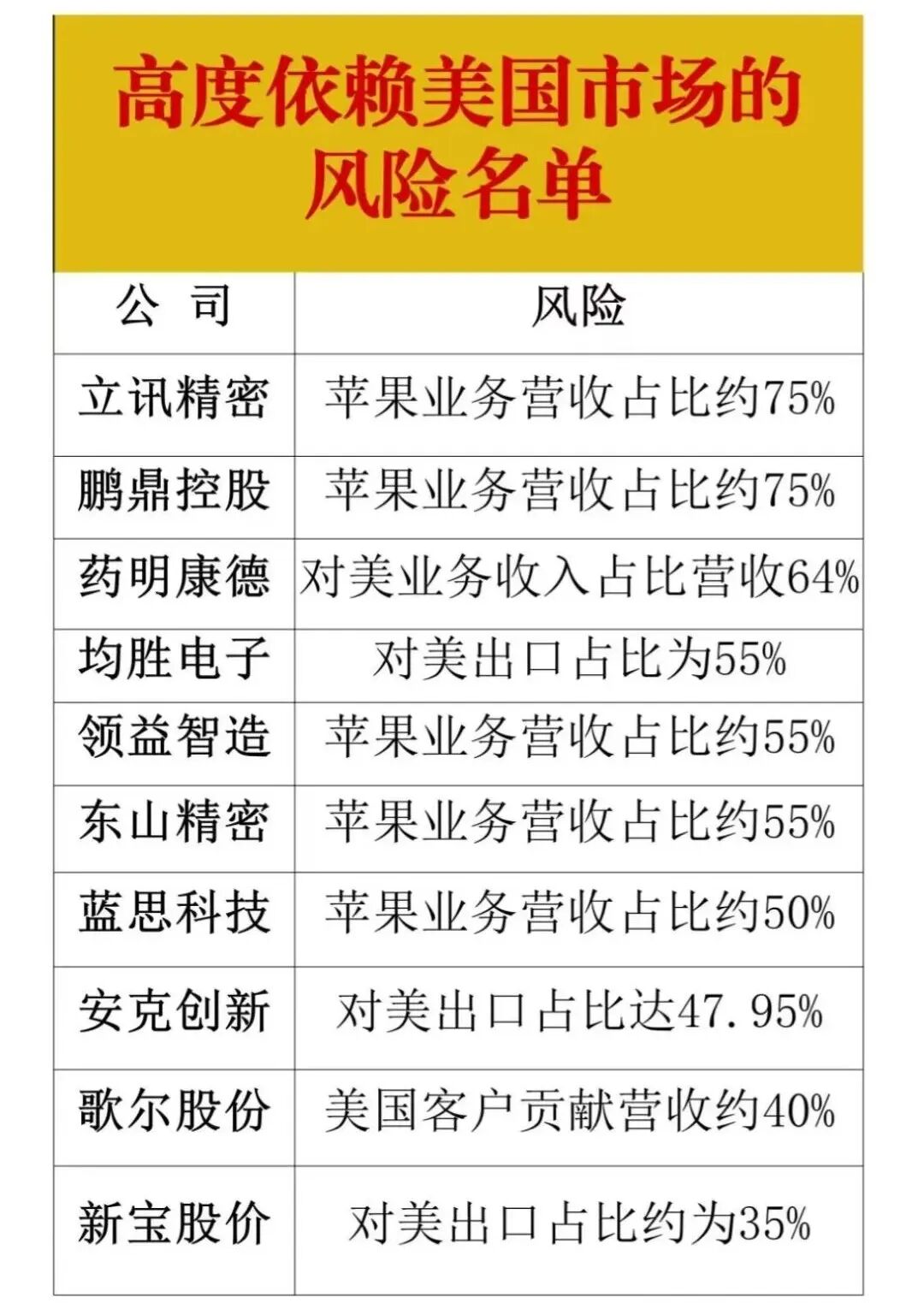

中国高度依赖美国企业风险名单

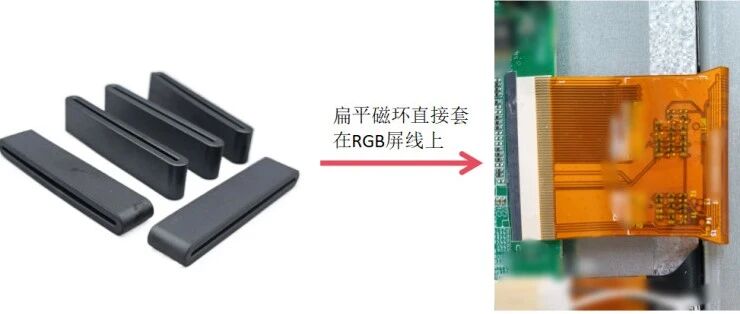

大家好，我是王工。在咱们硬件工程师圈子里一直有个误解：硬件工程师=画电路图+画板子。但真正带过量产项目的同仁都清楚，我们的工作远不止于电路设计。从元器件选型到结构配合，从EMC整改到产线异常处理，每一个环节都在考验我们的系统思维和应变能力。今天要分享的这个案例，就是一个典型的"细节决定成败"的故事。011FPC柔性电路板：一个被低估的关键组件在智能设备高度集成的今天，柔性电路板（FPC）已渗透到各个关键部位：触控模组：平板电脑TP排线 显示传输：7寸LCD屏RGB信号线显示传输：10寸LCD屏LVDS信号线LCD液晶：需要折叠，超薄且柔软影像系统：摄像头FPC需兼具超薄与EMI屏蔽但许多工程师仍将其视为"简单连接线"，直到遇到我们团队那个惊心动魄的量产危机...021起因：物料已备齐，连线装不上事情发生在项目即将量产的关键时刻。那天大概是下午3点多，办公室里洋溢着轻松的氛围。我们团队耗时半年研发的智能家居中控面板项目终于要落地了。客户要求的200套结构件已经全部到齐，第一批50片触摸屏（TP）也即将送达，产线已经准备就绪，就等着物料到齐后争分夺秒地开工。"张工，样机装配出问题了！"生产主管急匆匆地跑进办公室。因为是装配问题，生产部门第一时间找到了结构主管。我们立即赶到产线查看情况，发现问题比想象中更棘手：结构工程师为了加强边框强度，在最新一版设计中增加了一条0.8mm的加强筋，而这条加强筋正好挡住了触摸屏FPC连接器的插线位置，导致TP排线根本无法插入针座。如下图，红线位置，当时只考虑了避开整个FPC柔性电路板，却忽略了这个位置的针座还要插线进去。会议室里顿时气氛凝重。我记得很清楚，当时结构主管老张指着模具照片说："如果要修改模具，至少需要15天时间，重开模具的费用超过3万元。"更糟糕的是，这批货客户要求下月初必须交付，如果延迟交货，我们将面临巨额违约金。我清楚地记得第一版样机装配时完全没有这个问题，结构工程师只是做了很小的改动，没想到就是这一点点细节差异，竟然造成了如此严重的后果。现在摆在面前的选择都不理想：要么承担巨额违约金，要么冒险修改模具但可能还是赶不上交付。031结构无解，硬件来帮就在所有人陷入沉默时，我的视线落在了桌上供应商送样的嘉立创FPC样品上。于是打电话联系TP厂家，询问剩余TP的生产进度。幸运的是，由于厂家那边也遇到了一些问题，剩余的150片TP还没有开始生产。结构主管通知厂家暂停生产，等我们确定解决方案后再继续。虽然严格来说这是结构设计导致的问题，但整个项目跟硬件也有关，各个岗位需要共同努力寻找解决方案。经过仔细分析，我想既然不能改结构，那么可以考虑重新设计FPC走线，将连接器从板端上侧位置1移到右侧位置2，来避开结构干涉。这个方案立即引发激烈讨论：采购经理质疑："常规FPC厂修改设计要重新开模，交期根本来不及。"质量主管担心："临时改设计会不会影响信号质量？需要做额外的可靠性测试吗？"我当即拨通了嘉立创的技术支持热线。对方工程师在详细了解情况后给出了专业建议："我们在这方面技术比较成熟，可以实现24小时快速出样，支持任意形状走线设计。修改针座方向对信号影响不大。"同时，TP供应商也表示愿意配合尝试这个方案。041见证FPC柔性电路板的制造接下来就是紧张的72小时技术冲刺。嘉立创团队展现了惊人的响应速度：第1小时：收到我们发送的Gerber文件第8小时：完成设计可行性分析并反馈优化建议第24小时：首批工程样品通过顺丰特快发出第36小时：我们收到可装配样品并进行信号测试当样机重新开始装配时，所有人都屏住了呼吸。测试结果显示，不仅装配问题完美解决，更令人惊喜的是其电磁屏蔽方案——虽然大部分保留原设计，只做了轻微的布局和走线调整，但电磁屏蔽膜的厚度并没有明显增加。这意味着我们不需要为EMC性能牺牲产品的轻薄特性。如下是插座更改位置后的示意图，右边比较空，无遮挡，方便连接线插入。对着结构工程师，我开玩笑说：“我帮你搞定这个问题，你是不是该请我吃一顿饭？” 051从危机到转机最终，改良后的FPC方案不仅帮助我们按时交付，还带来了意外收获：新的走线设计减小了信号走线的翻层，且缩短了信号传输路径，能直观感受到触控更加丝滑。客户验收时特别称赞了设备的EMC性能——在3米辐射测试中各项指标优于行业标准3dB以上，充分得到了客户的认可。这个案例让我联想到公司另一个项目：一款7寸RGB屏在EMC测试时波形非常不理想，最后的解决方案是在排线上加装扁平磁环。虽然解决了问题，但非常不利于批量生产。现在想来，如果采用带屏蔽层的FPC方案，或许会是更优的选择。我也去嘉立创FPC官网了解了一下，种类是真的多，接受各种FPC柔性电路板的定制，其中电磁屏蔽膜专用于解决EMC问题，如下是FPC官方网站，大家感兴趣可以看一看网址https://www.jlc-fpc.com/ 不得不说，嘉立创的服务确实给工程师带来了很大便利。从EDA工具到PCB打样，从元器件采购到现在的FPC业务，都在不断满足工程师的设计需求。如果你有这方面的需要，点击下方图片就可以领取嘉立创的FPC免费打样券啦！这次经历让我重新认识了FPC的价值。它不仅是简单的连接件，更是影响产品可靠性、性能甚至量产成败的关键部件。最后，我想说的是，硬件工程师的成长没有捷径。就像经常有工程师问我如何快速成长，我的回答是：多做项目。做得越多，遇到的问题就越多；每解决一个问题，你的经验值就+1。日复一日，你就会发现，那些曾经让你头疼的问题，现在都能从容应对了，这就是工程师的成长之路。声明： 声明：原创文章，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
