做电源，不懂LLC就亏大了！

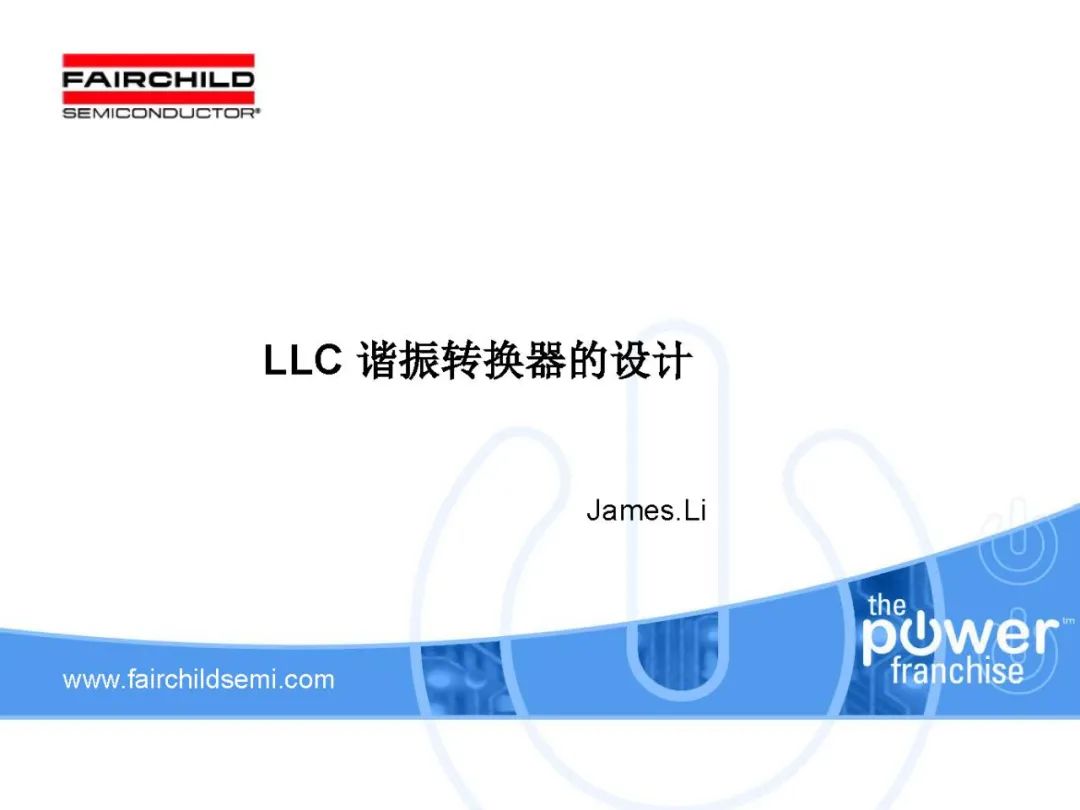

今天给大家分享一份LLC谐振转换器的设计指南，来自仙童半导体（Fairchild）的经典文档。

如果你在搞电源设计，尤其是高效率、高功率密度的电源，LLC谐振拓扑绝对是绕不开的！为啥？因为它能实现零电压开关（ZVS），大幅降低开关损耗，效率轻松做到90%以上，特别适合大功率适配器、服务器电源、LED驱动等场景。

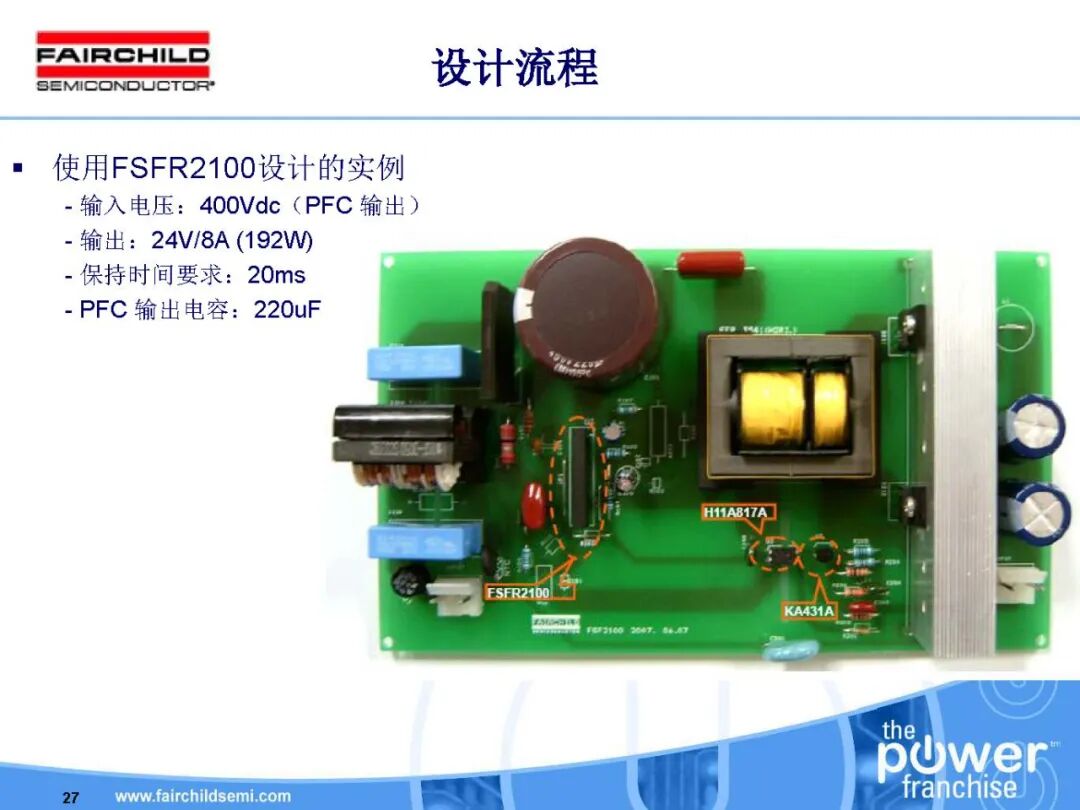

这份PDF有38页，从基本原理、设计流程到实际案例，都有讲解！下面我挑重点给大家捋一捋，文末有完整PDF获取方式，记得看到最后！

1、LLC到底牛在哪？

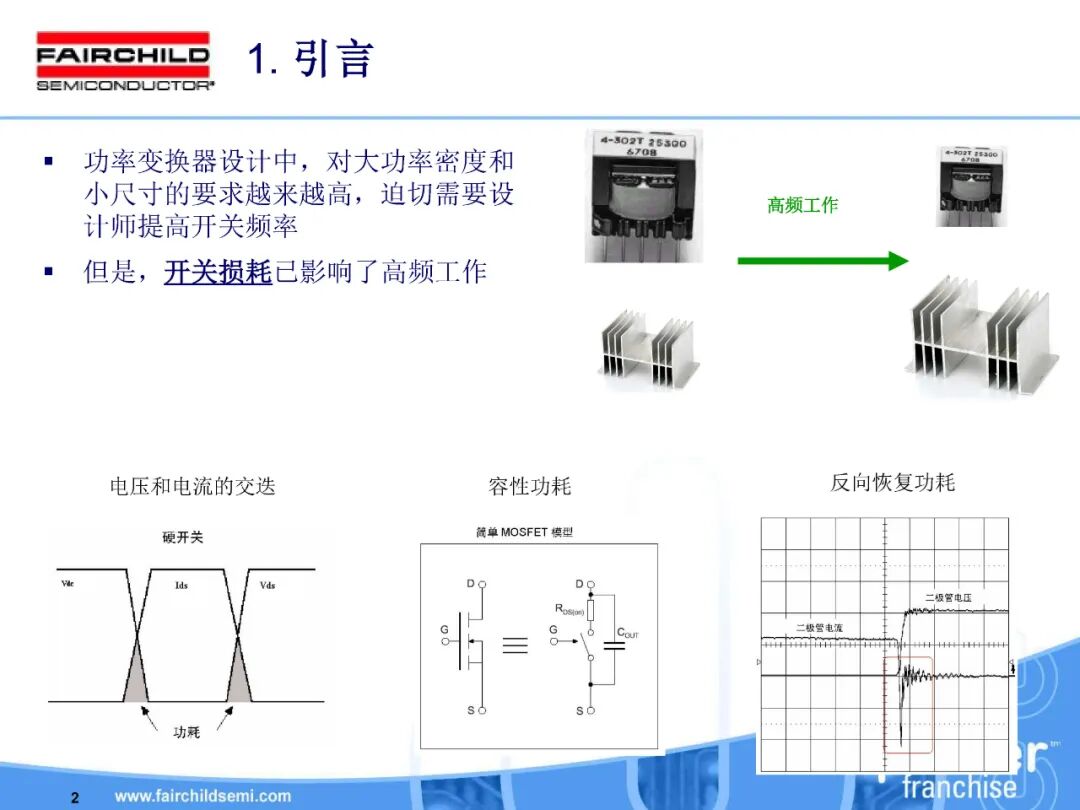

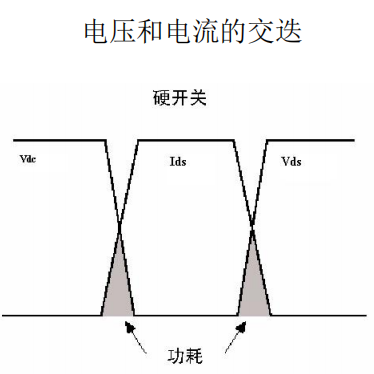

传统硬开关电源（比如反激、正激）在高频工作时，MOS管一开一关就会产生损耗（电压电流重叠导致的开关损耗），频率越高损耗越大，效率上不去。

而LLC谐振变换器的妙处在于：

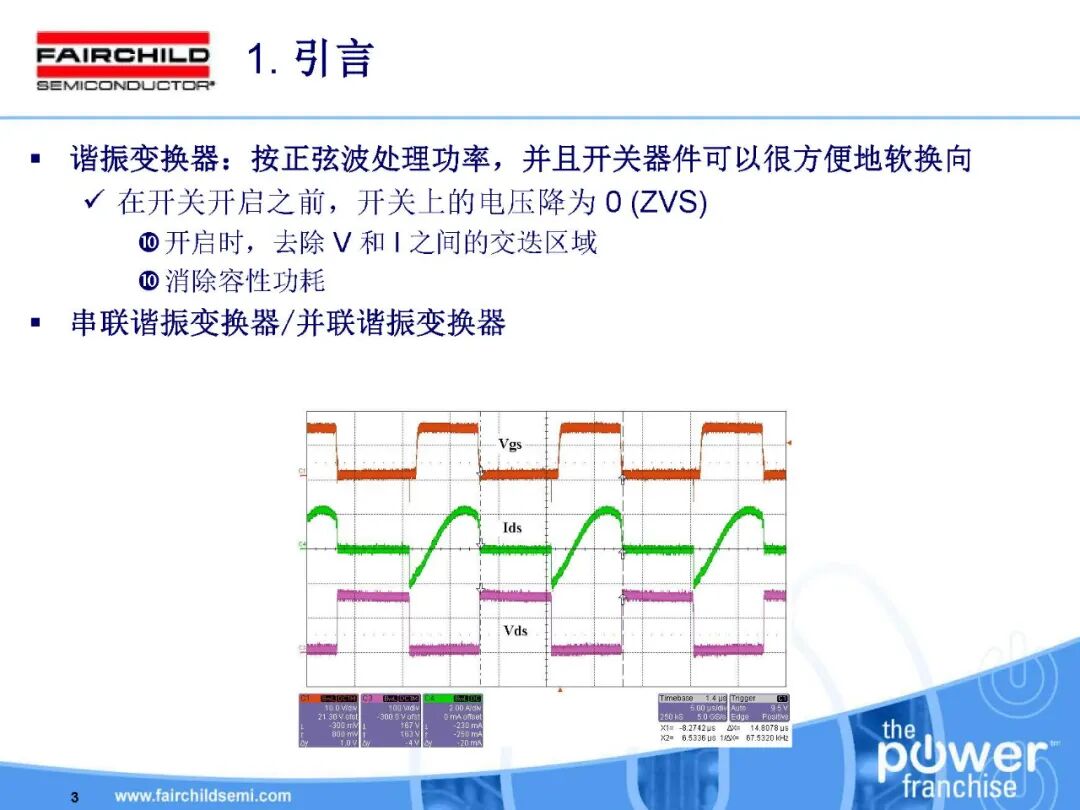

• ZVS（零电压开关）：MOS管导通时电压已经降到0，几乎没有开关损耗！

• 宽输入/负载范围：即使负载很轻，也能稳定工作，频率变化小。

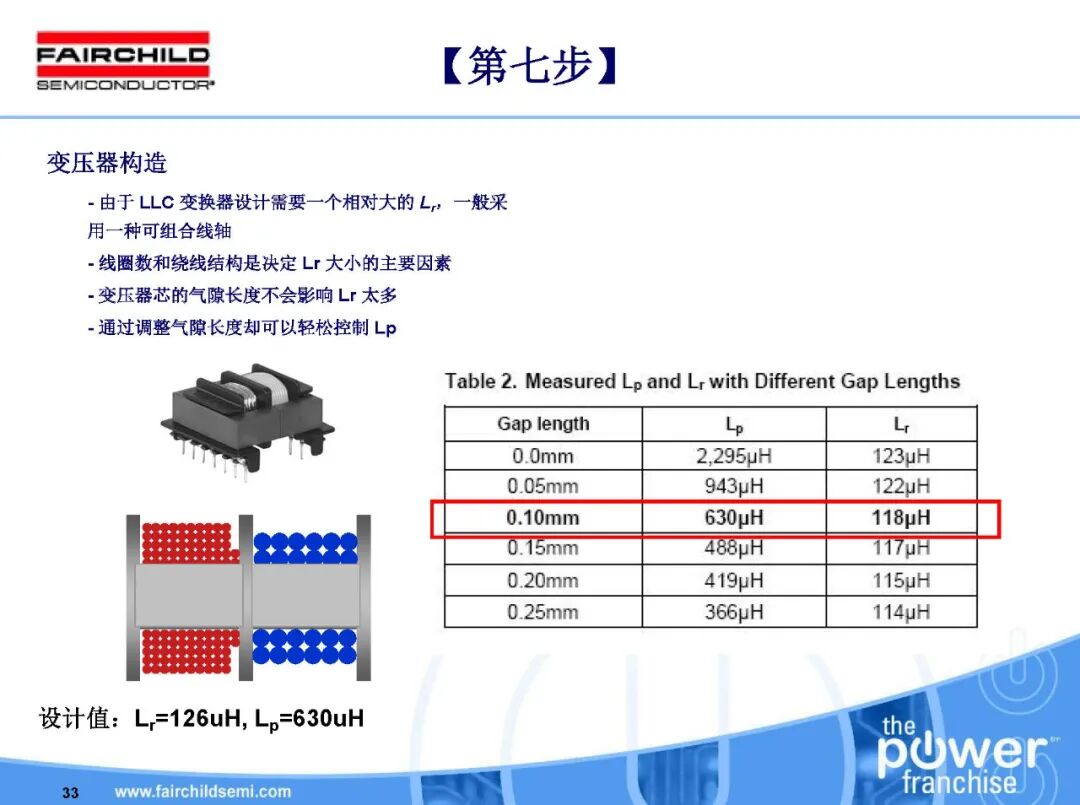

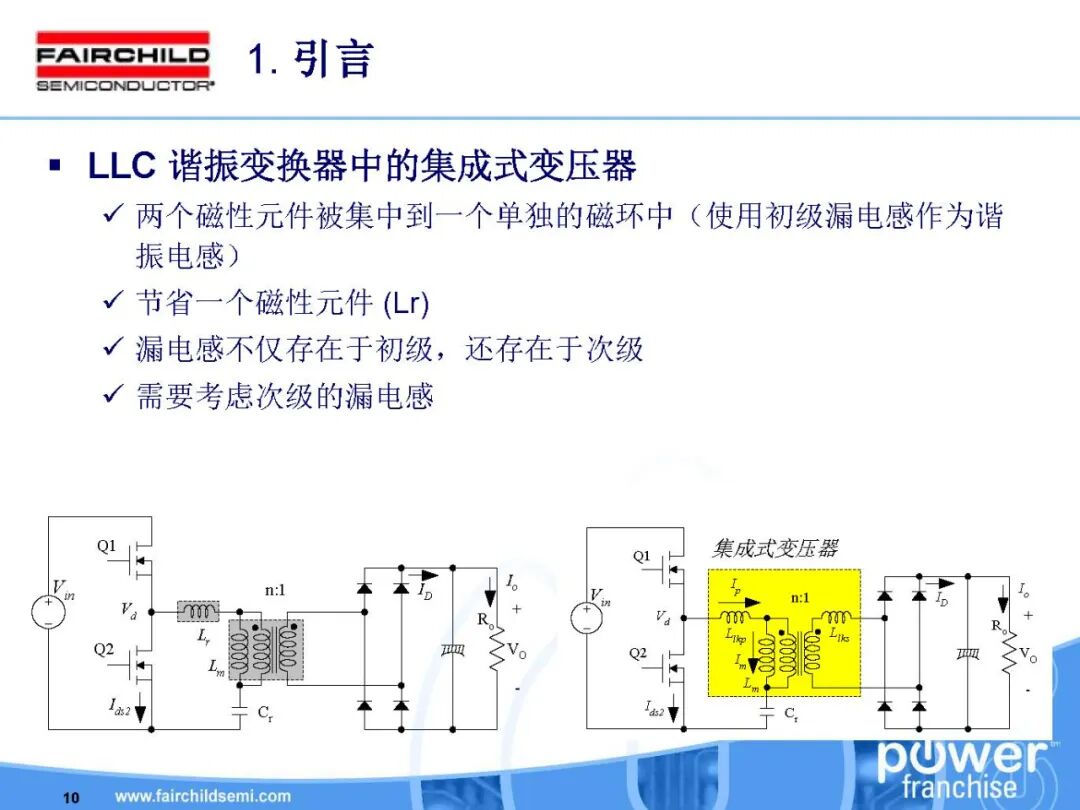

• 集成变压器设计：把谐振电感和变压器集成在一起，省掉一个磁性元件，体积更小！

简单来说，LLC就是高频高效电源的“黑科技”，搞懂了它，你的电源设计水平直接上一个台阶！

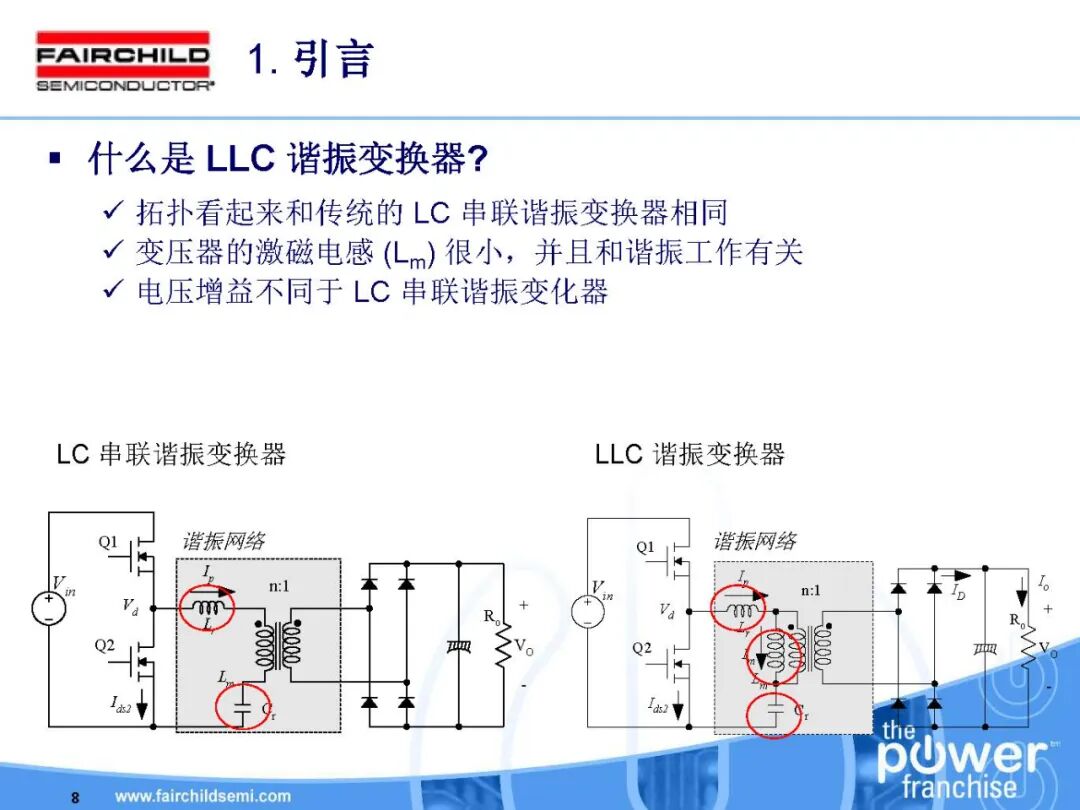

2、串联谐振（SRC） vs. 并联谐振（PRC） vs. LLC

文档里对比了三种谐振拓扑，咱们快速过一下：

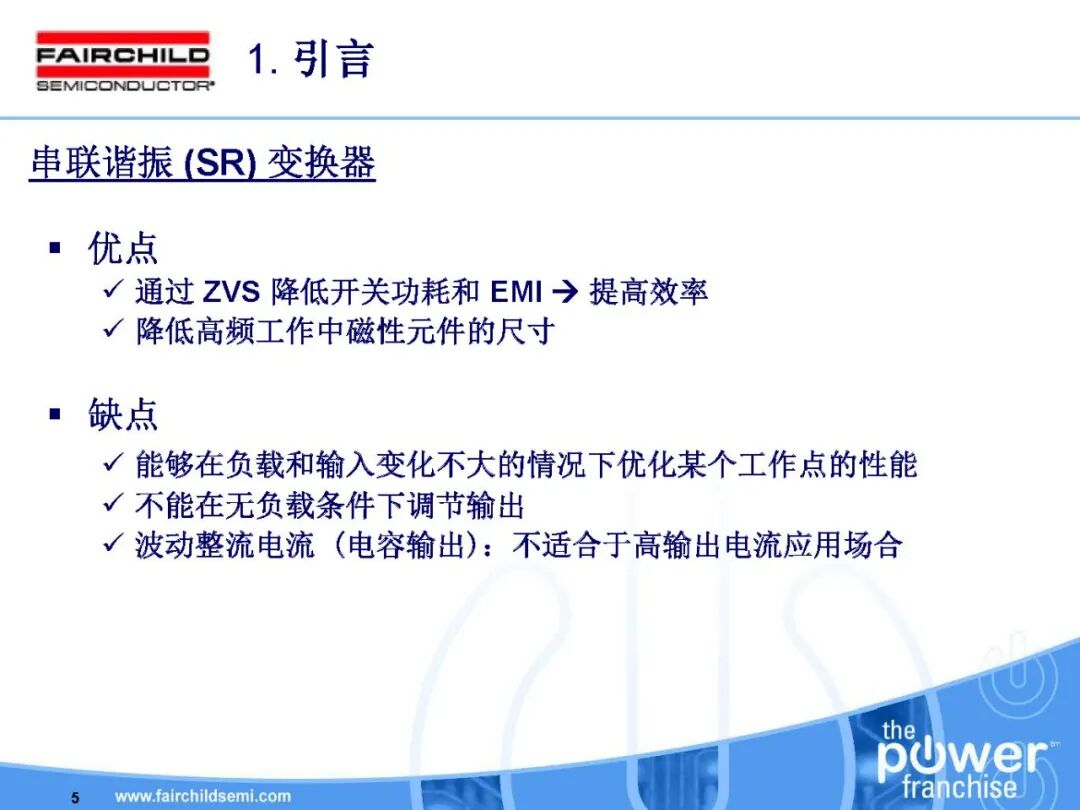

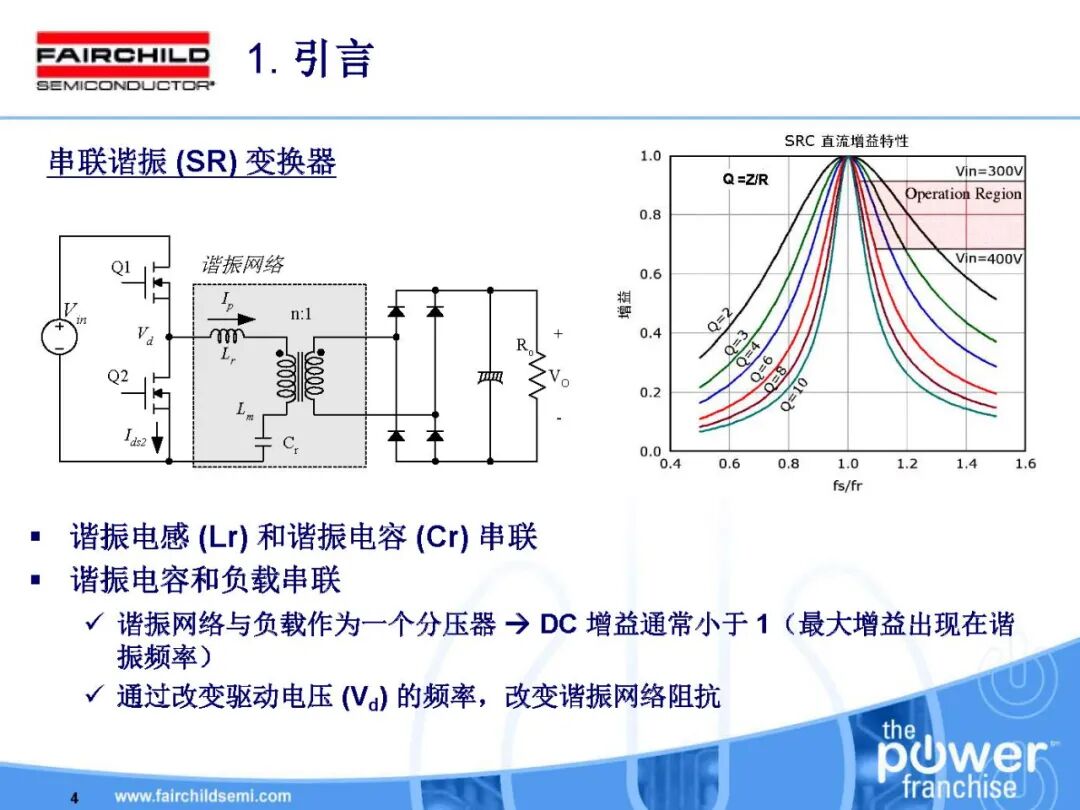

（1）串联谐振（SRC）

• 优点：通过ZVS降低开关损耗EMI，降低高频磁性元件的尺寸。

• 缺点：负载调节差，空载时没法稳压，输出电流波动大。

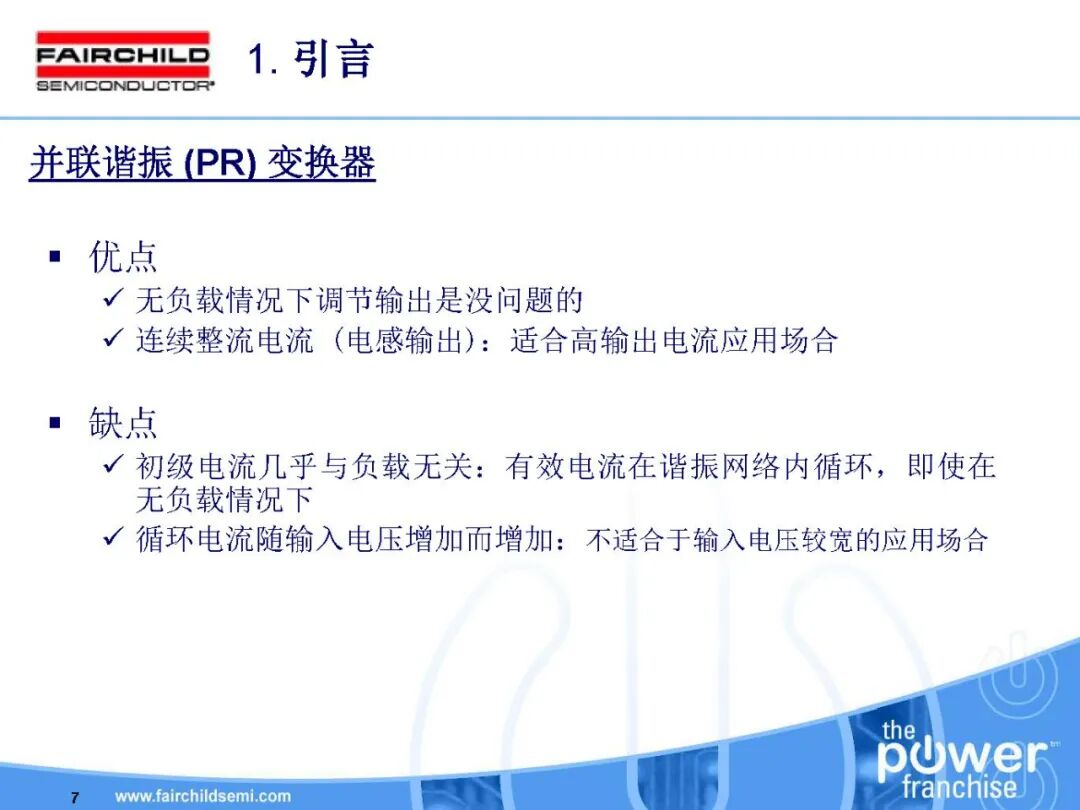

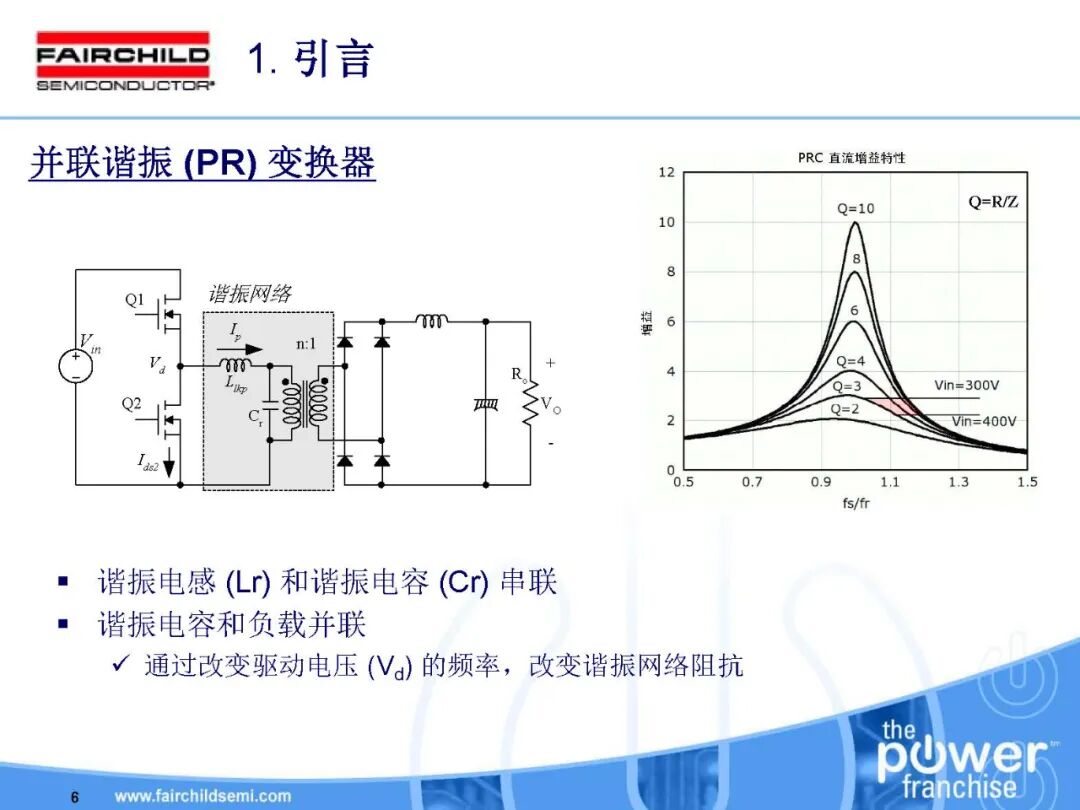

（2）并联谐振（PRC）

• 优点：空载也能工作，输出电流平滑，适合大电流场景。

• 缺点：初级电流几乎与负载无关：有效电流在谐振网络内循环，即使在无负载情况下。循环电流随输入电压增加而增加：不适合于输入电压较宽的应用场合

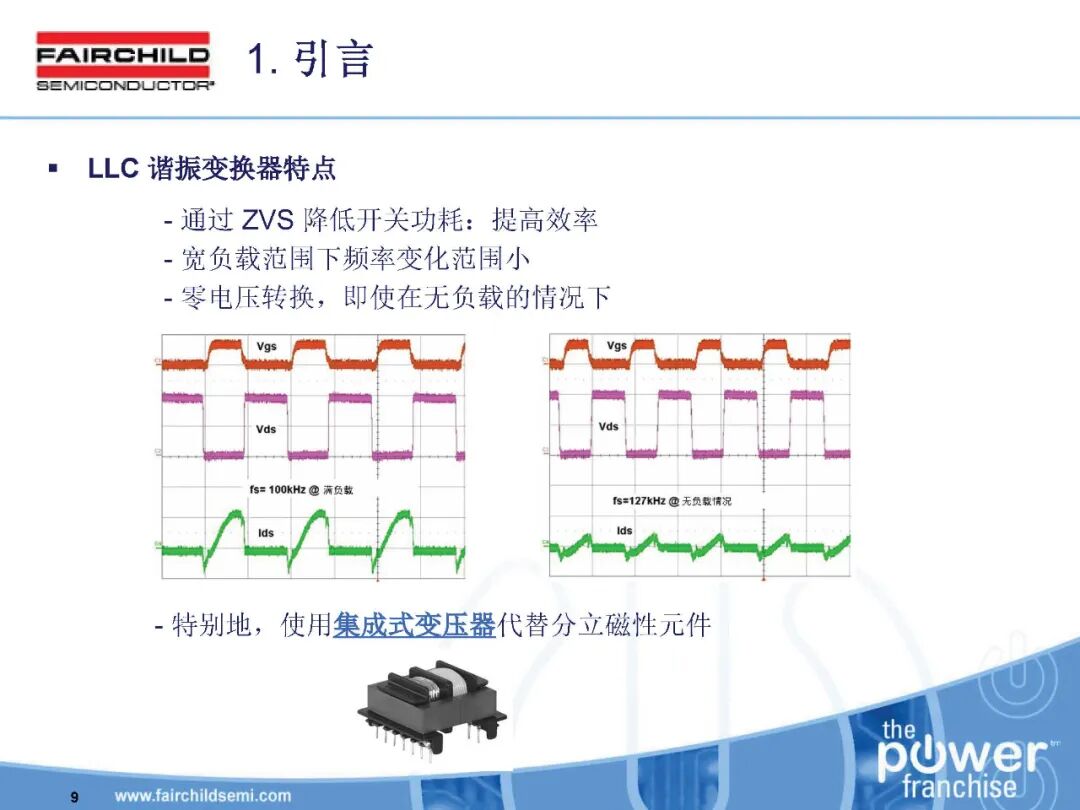

（3）LLC谐振（终极方案）

它结合了SRC和PRC的优点：

• 通过ZVS降低开关功耗：提高效率；

• 宽负载范围下频率变化范围小；

• 零电压转换，即使在无负载的情况下。

结论：如果要搞高效电源，LLC绝对是首选！

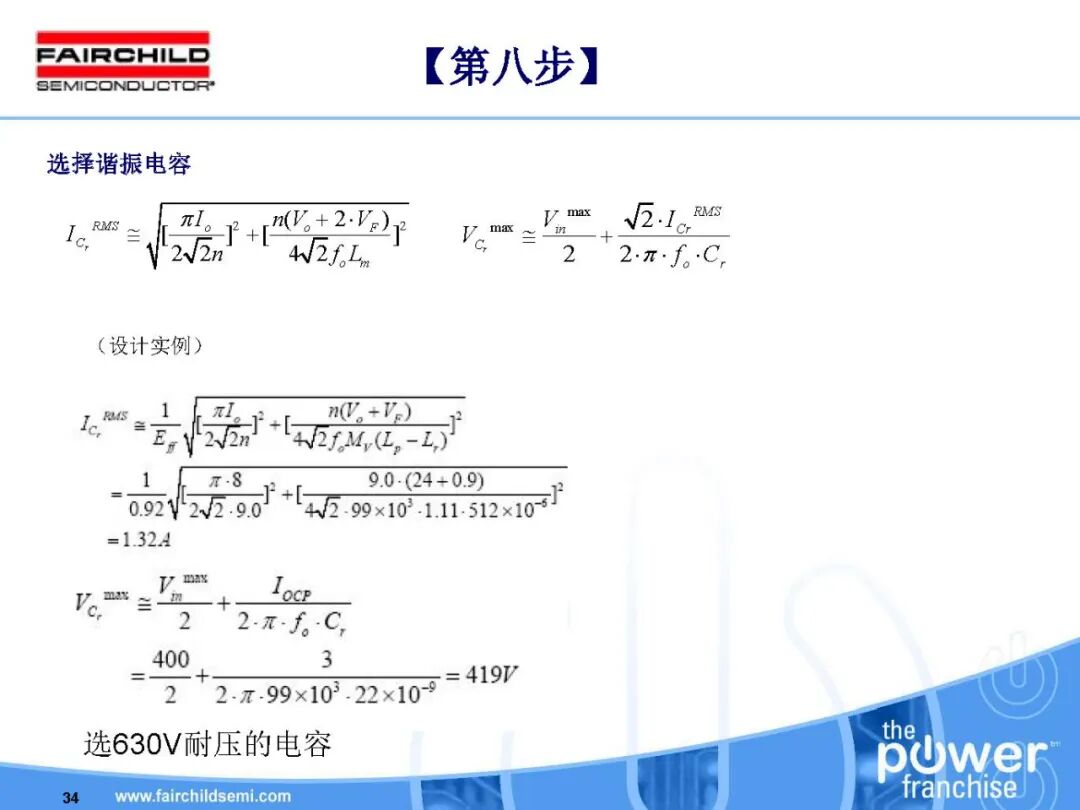

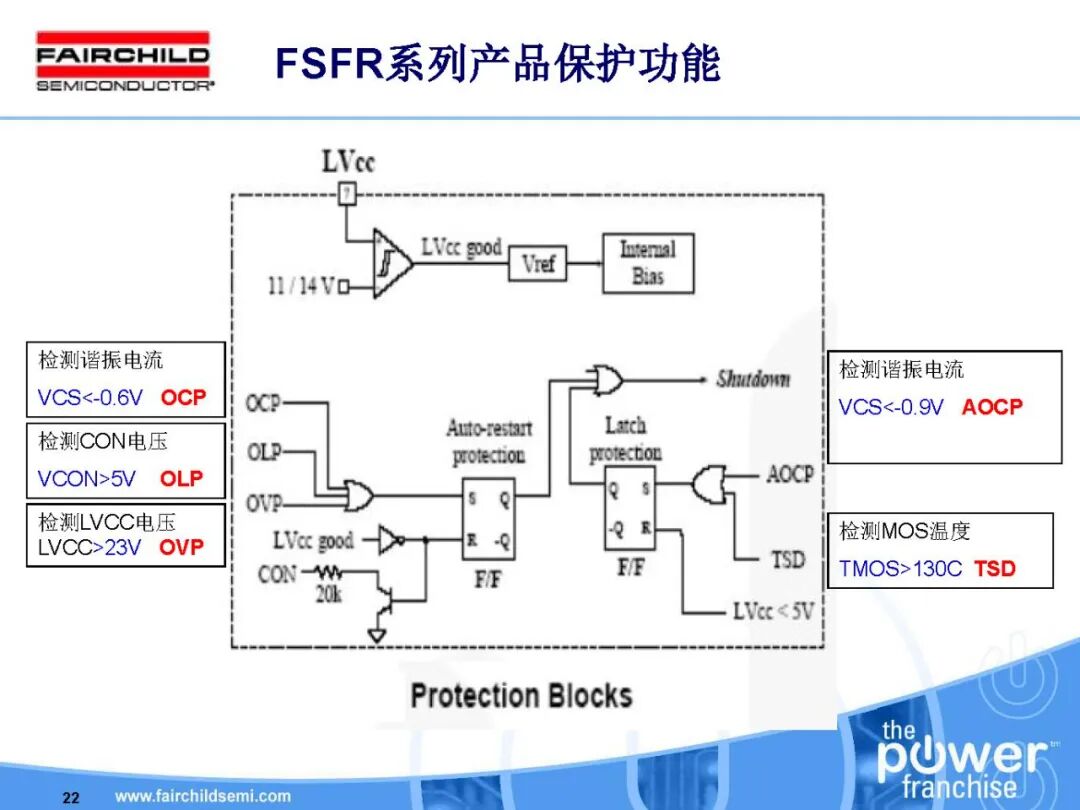

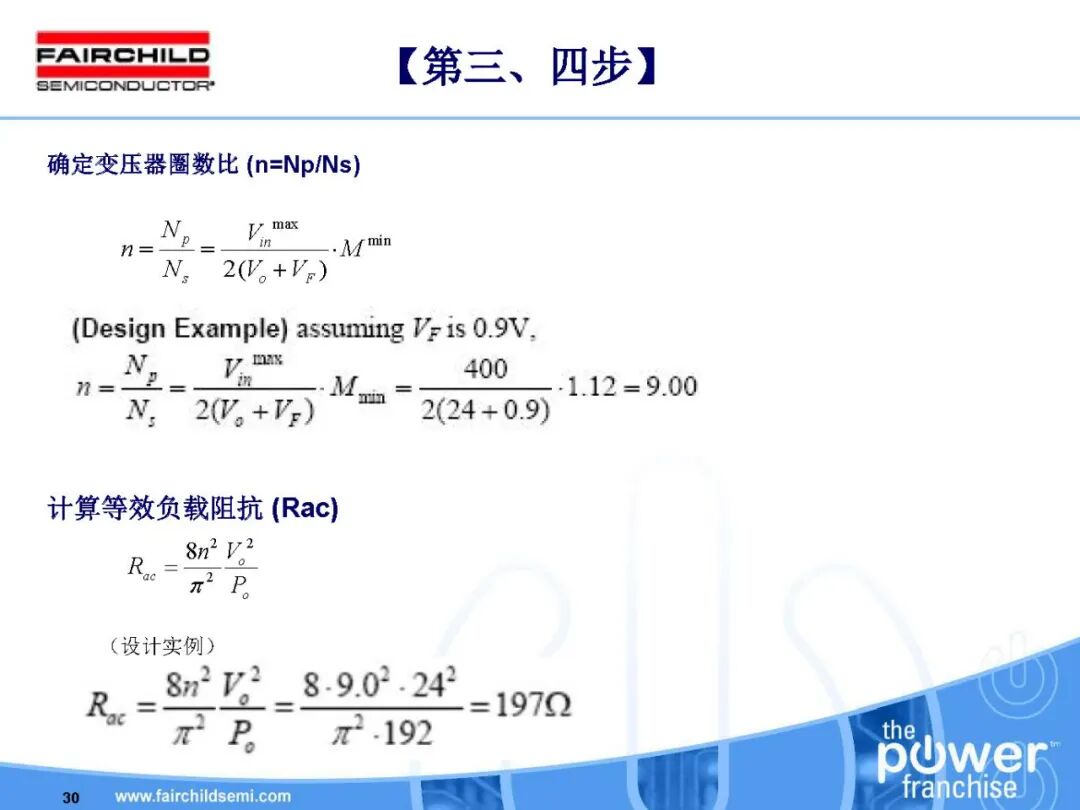

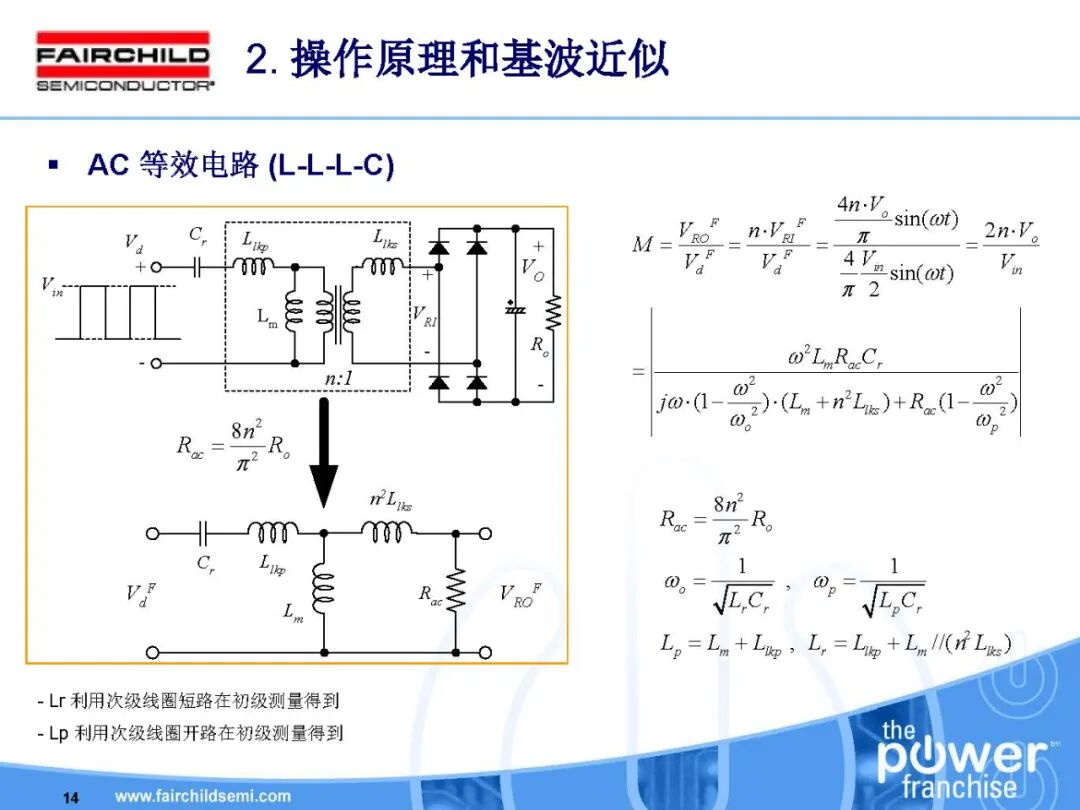

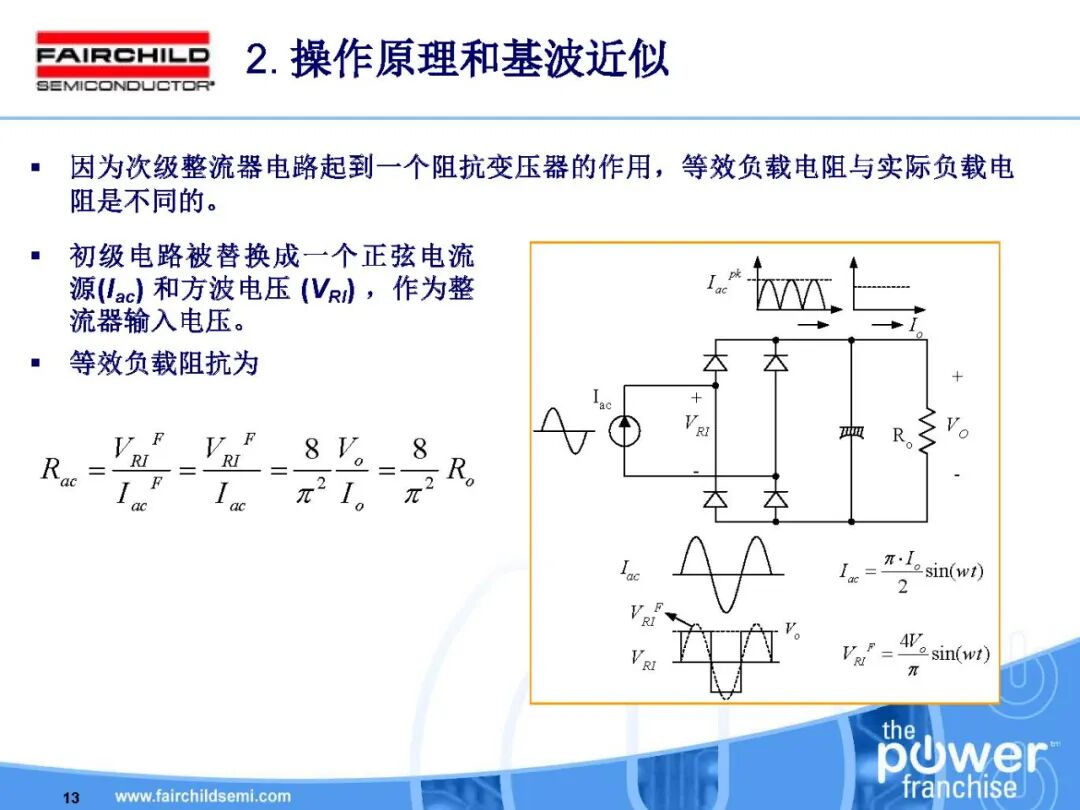

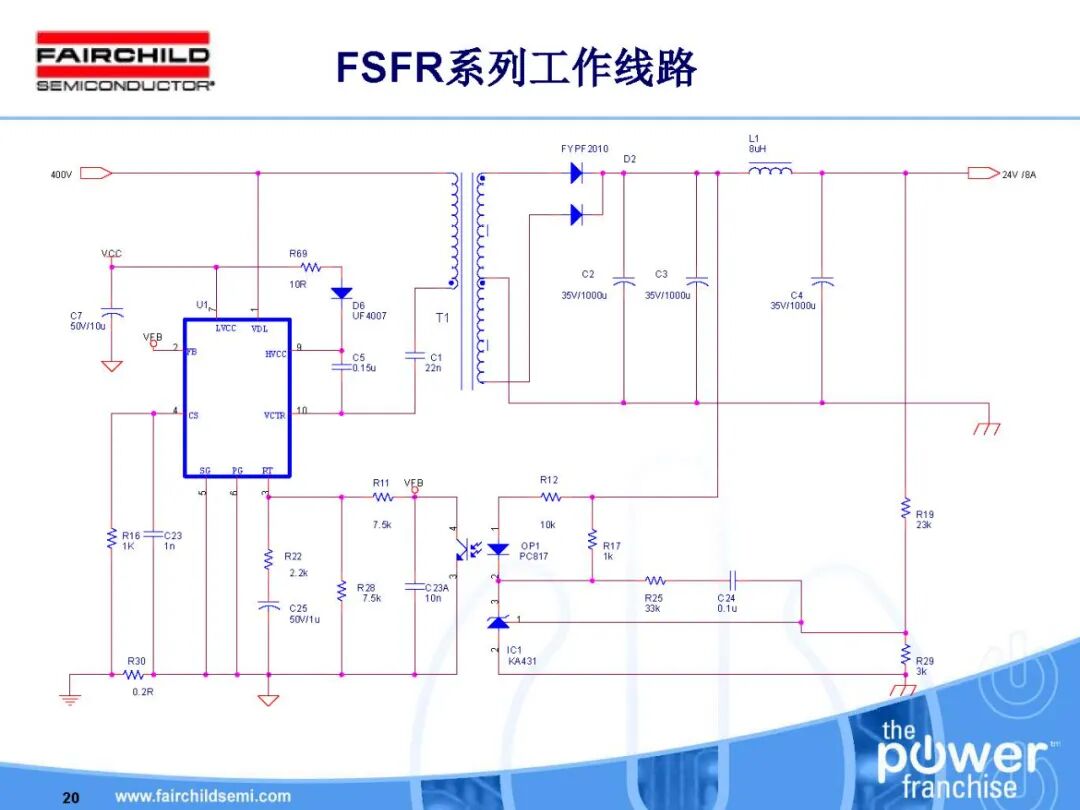

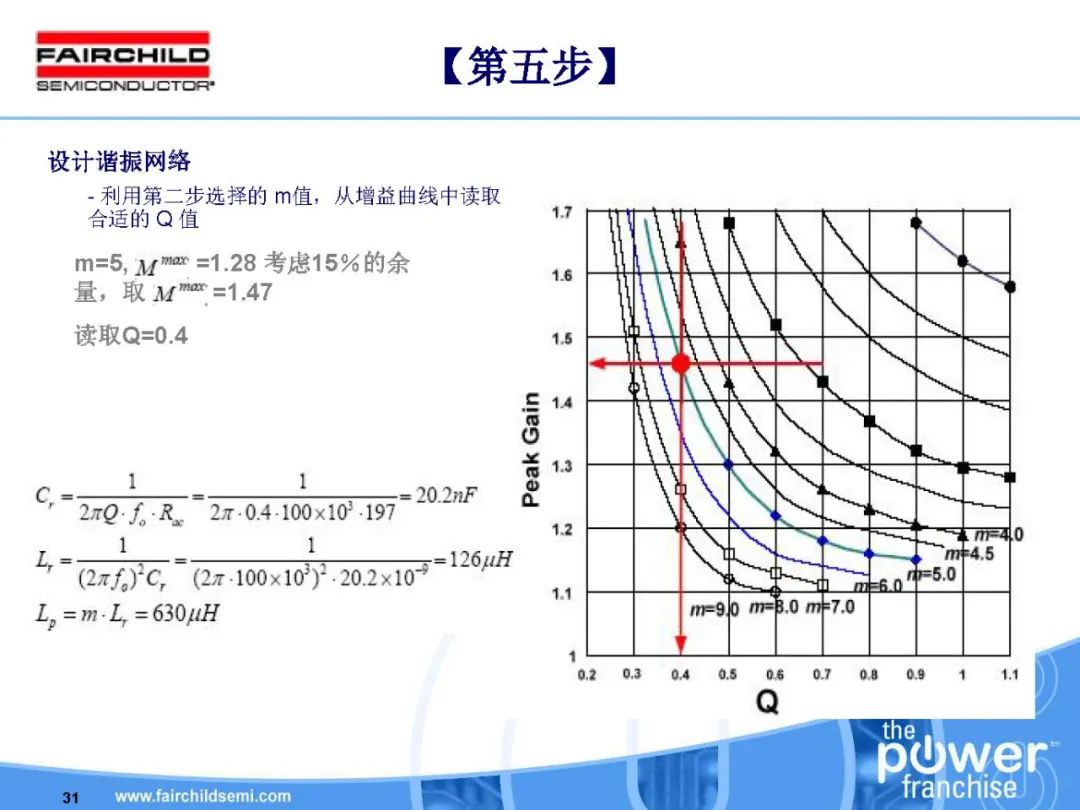

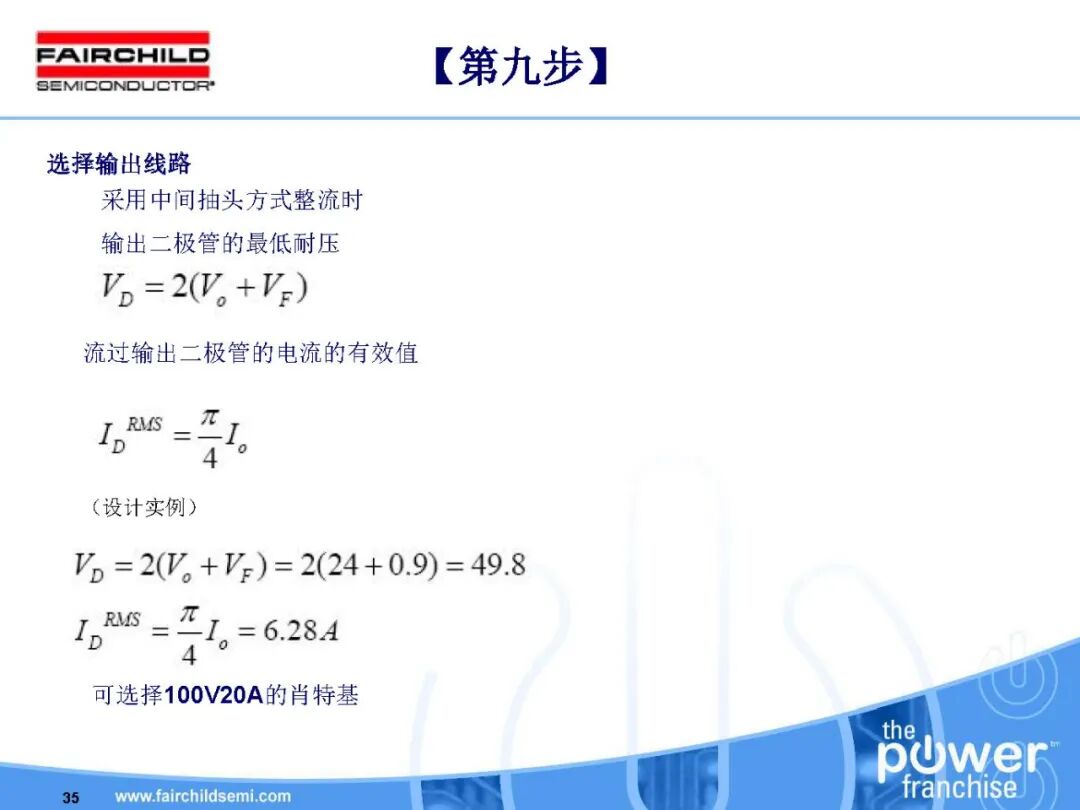

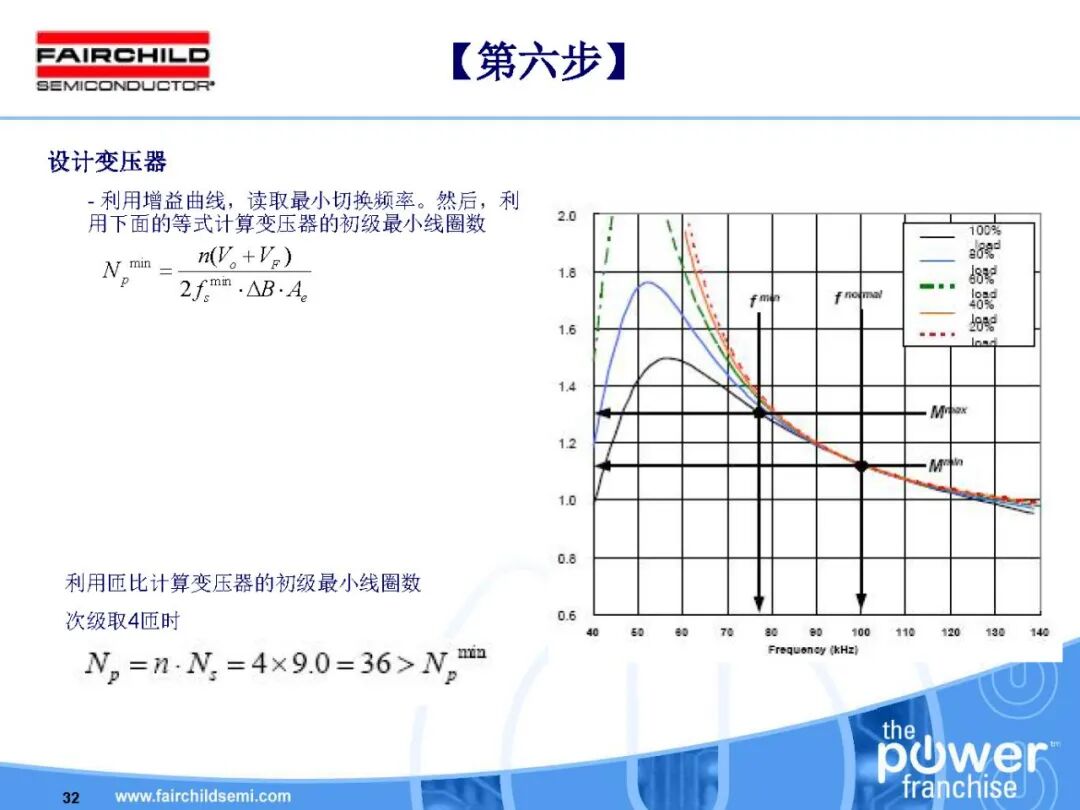

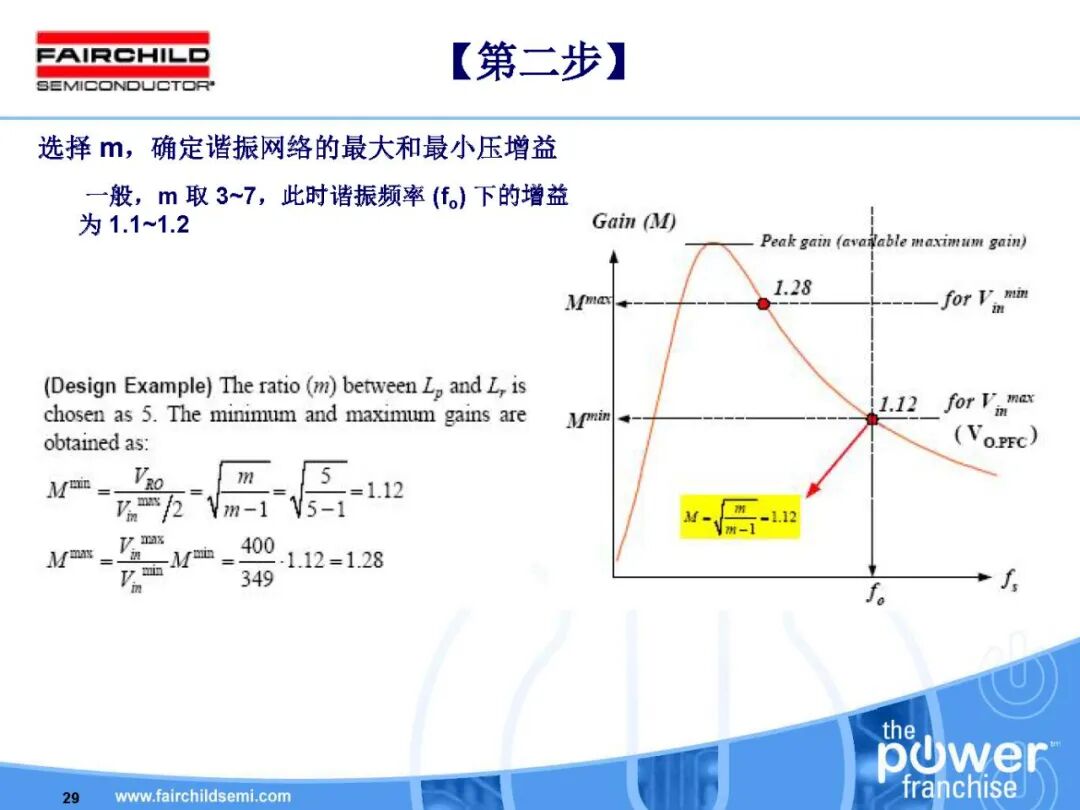

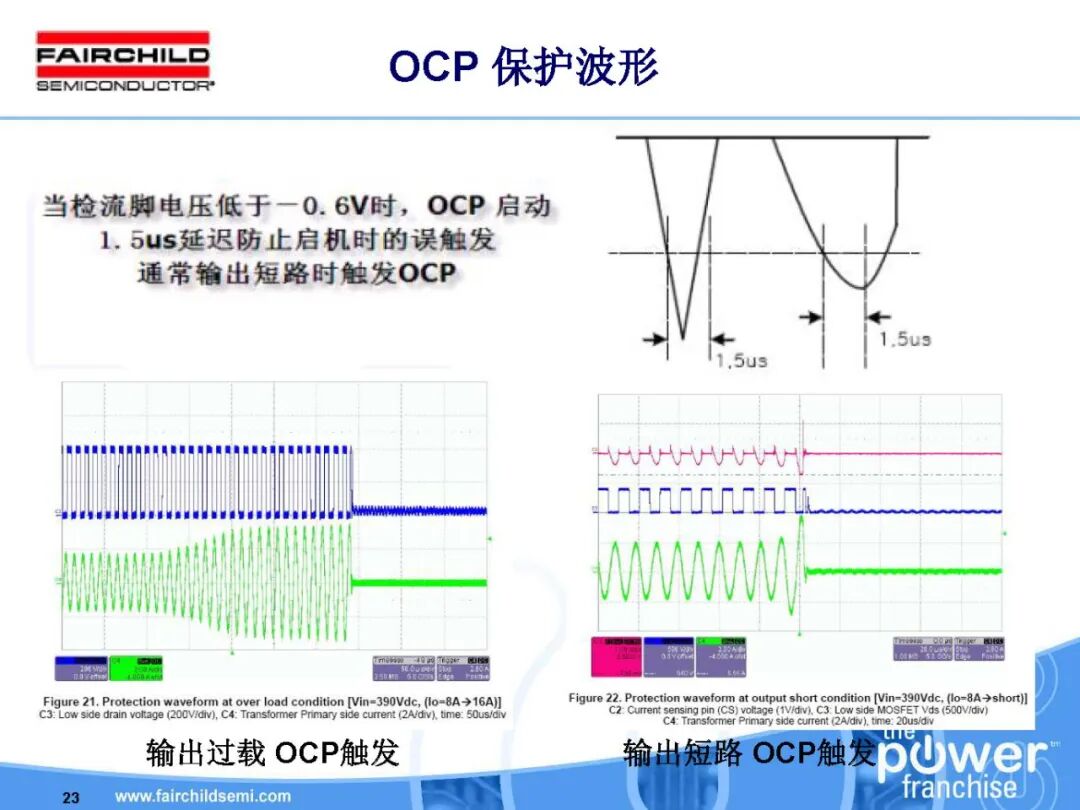

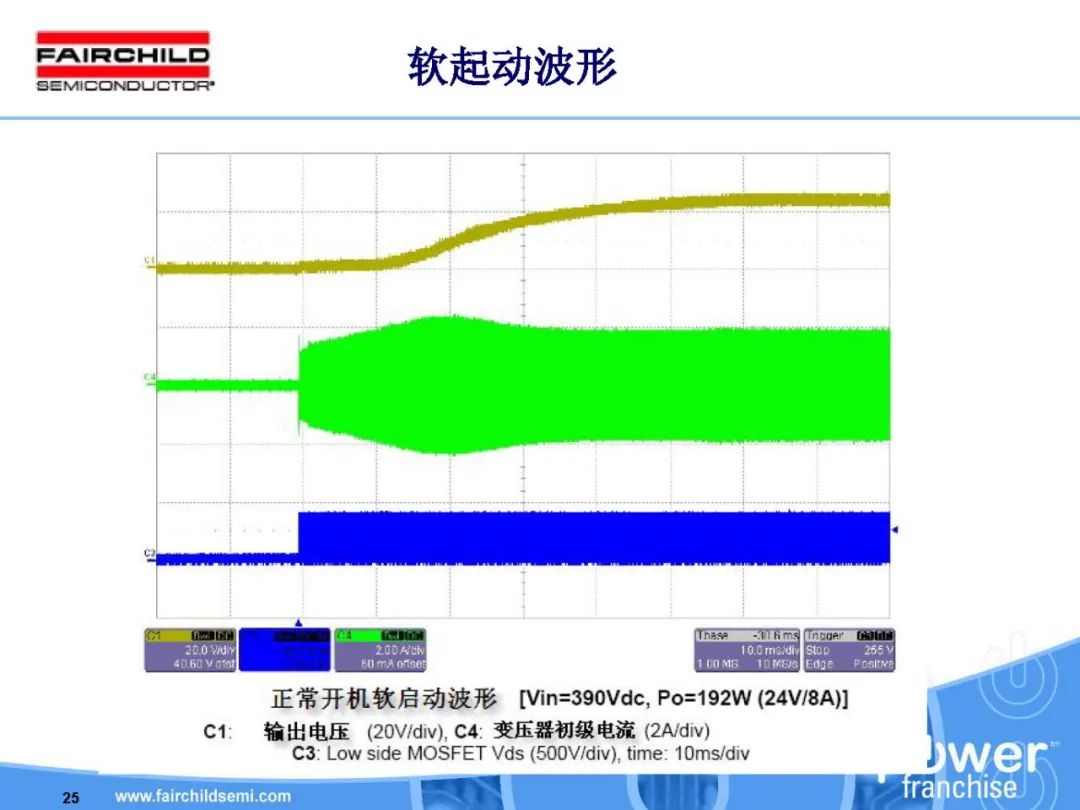

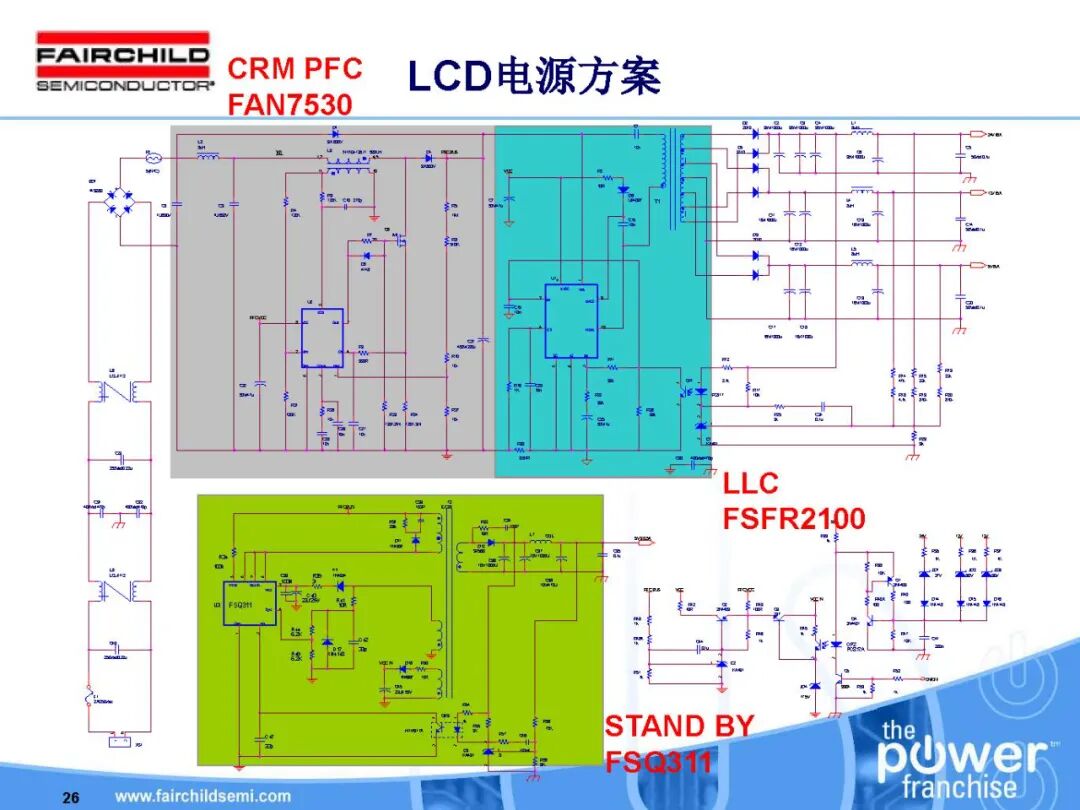

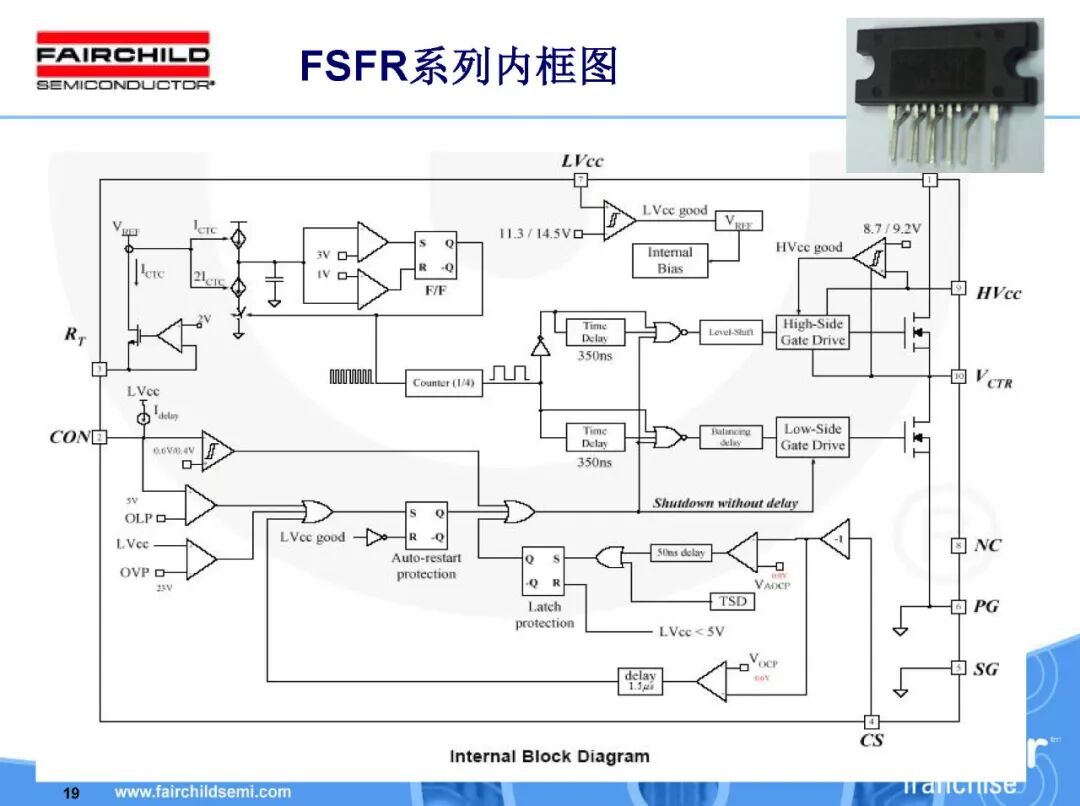

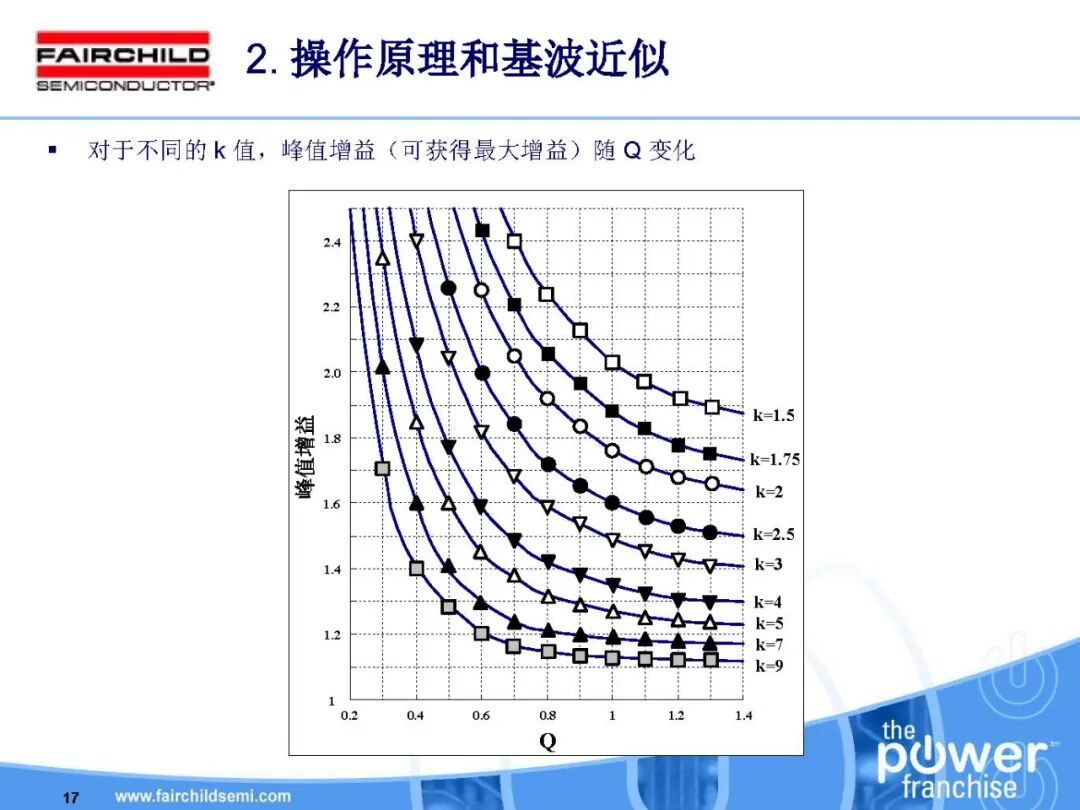

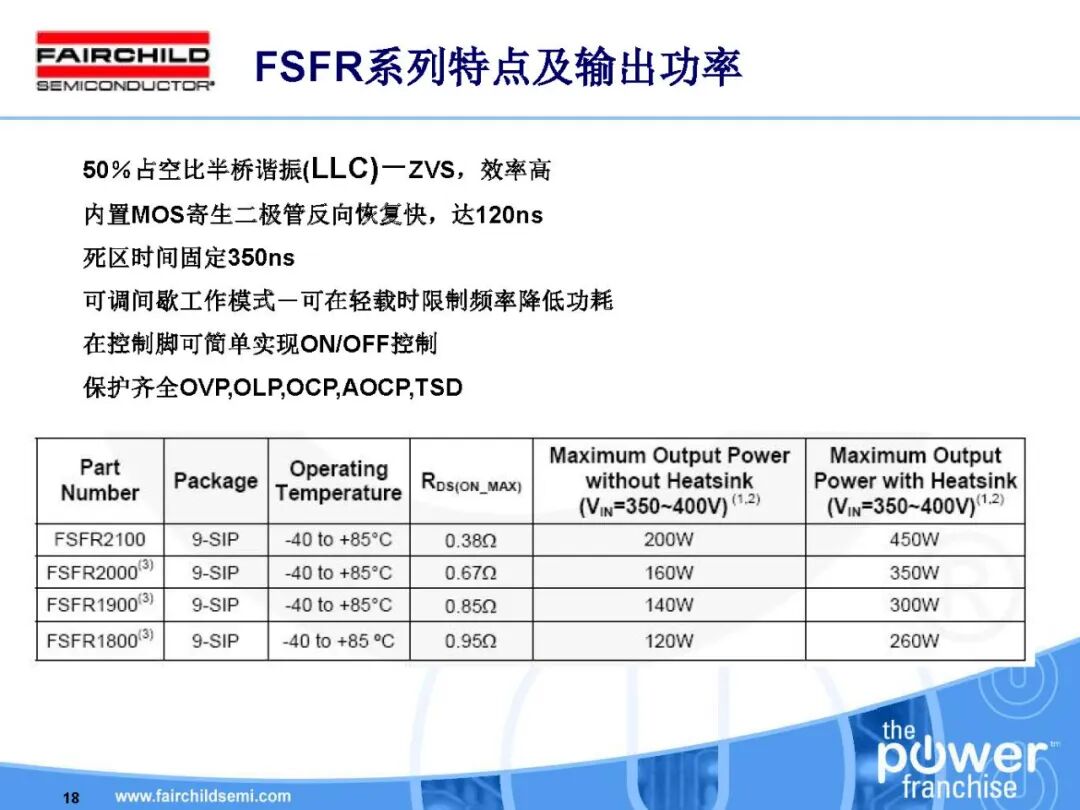

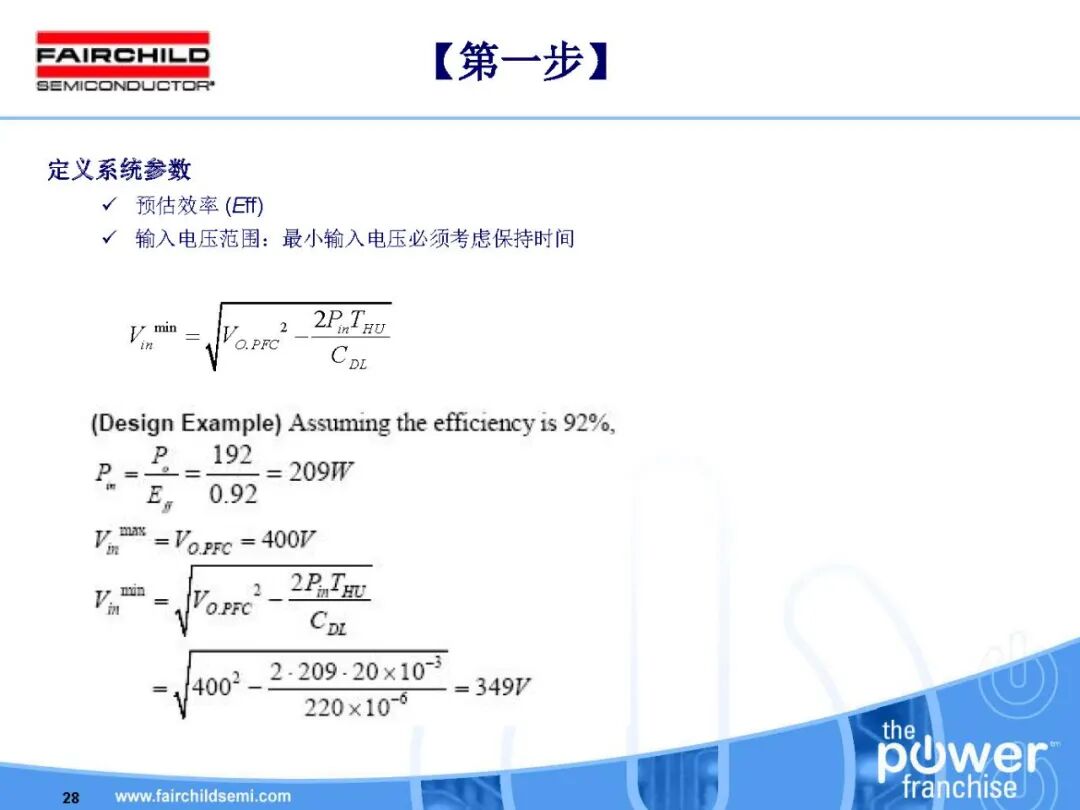

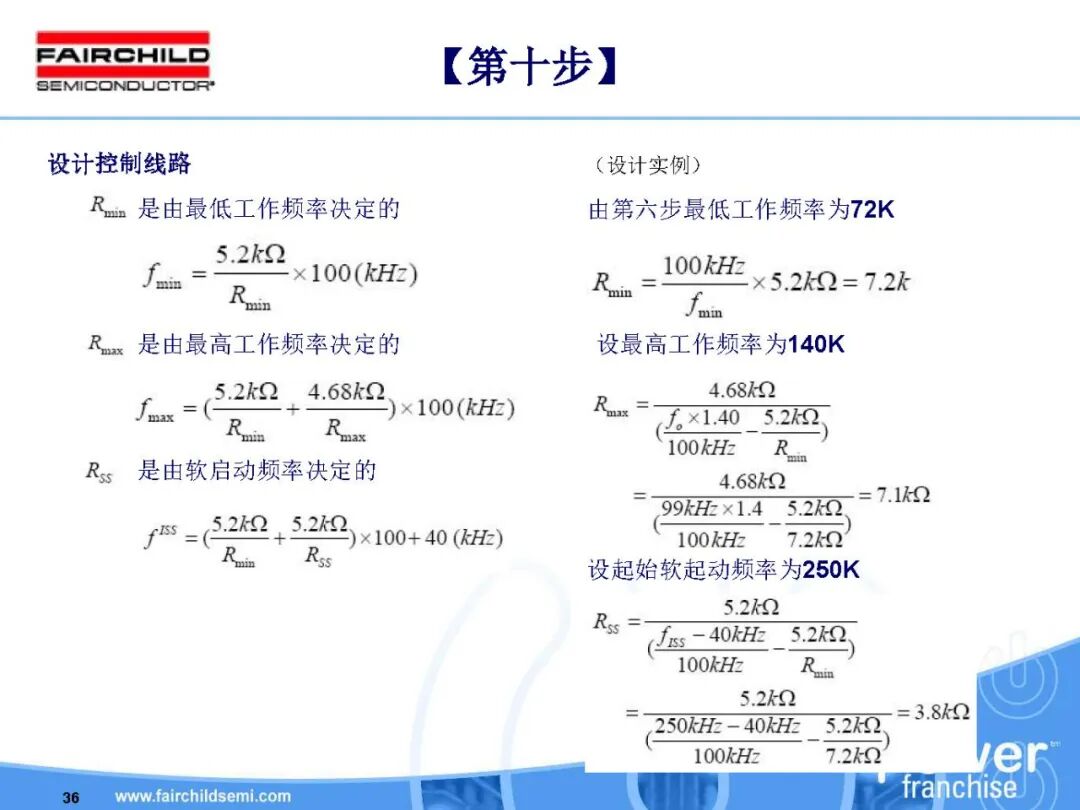

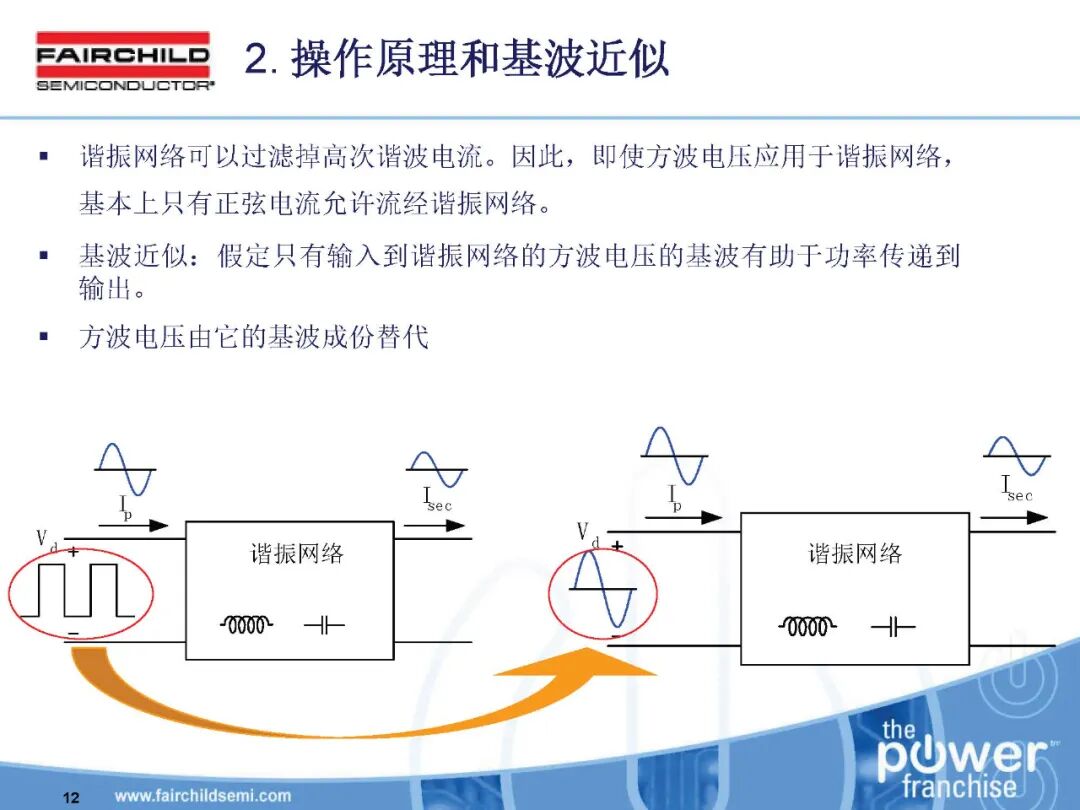

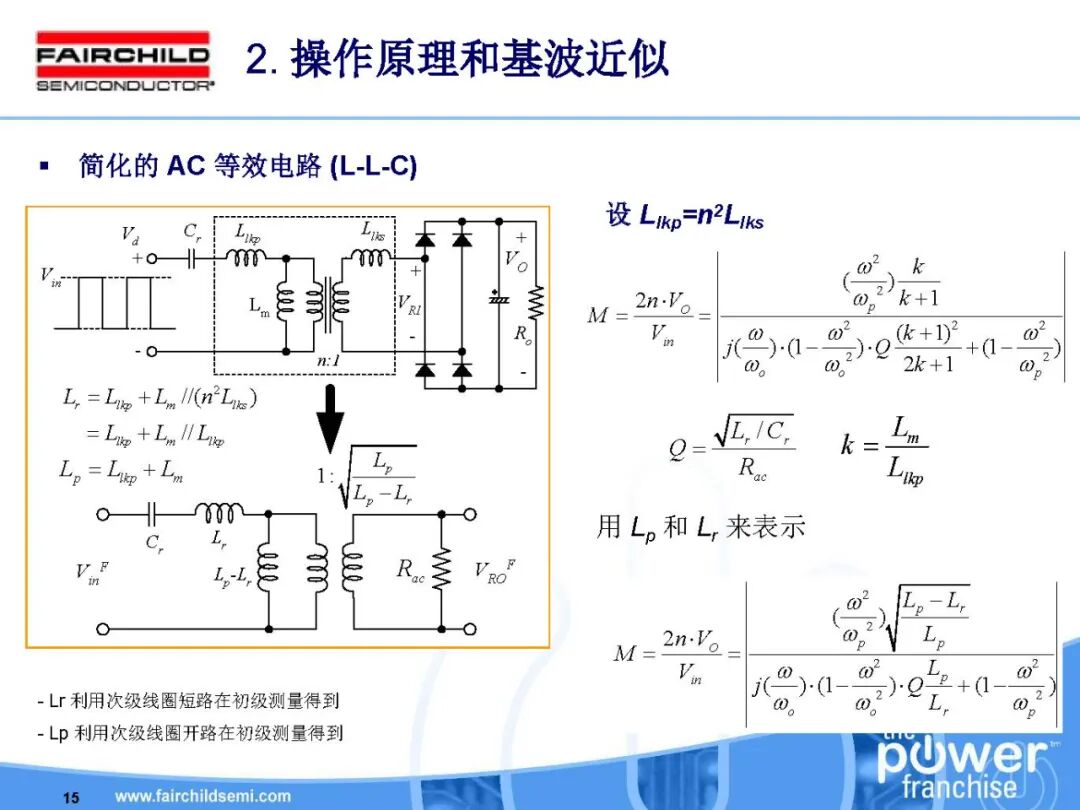

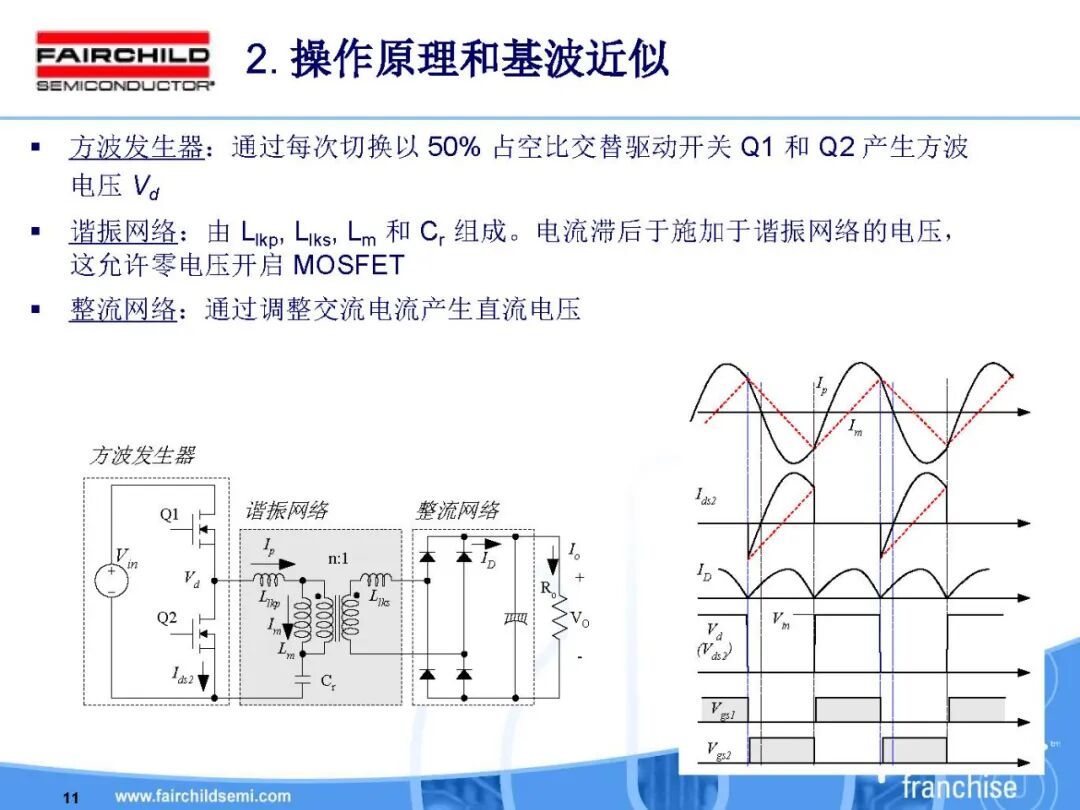

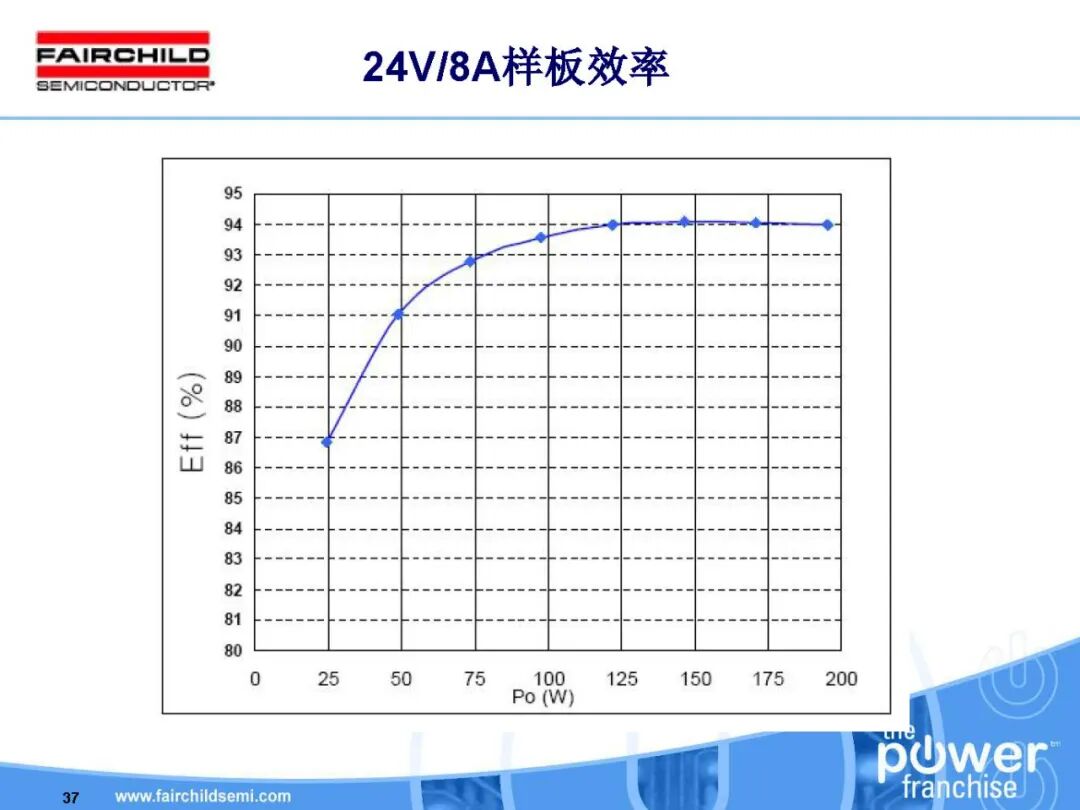

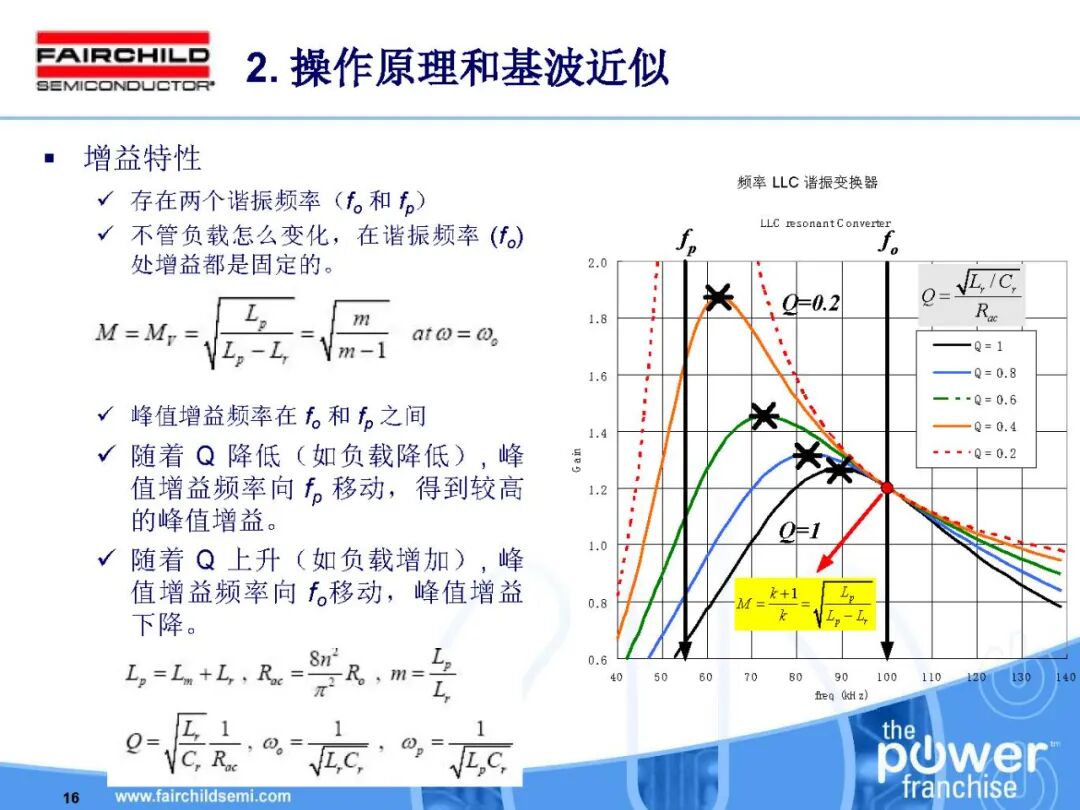

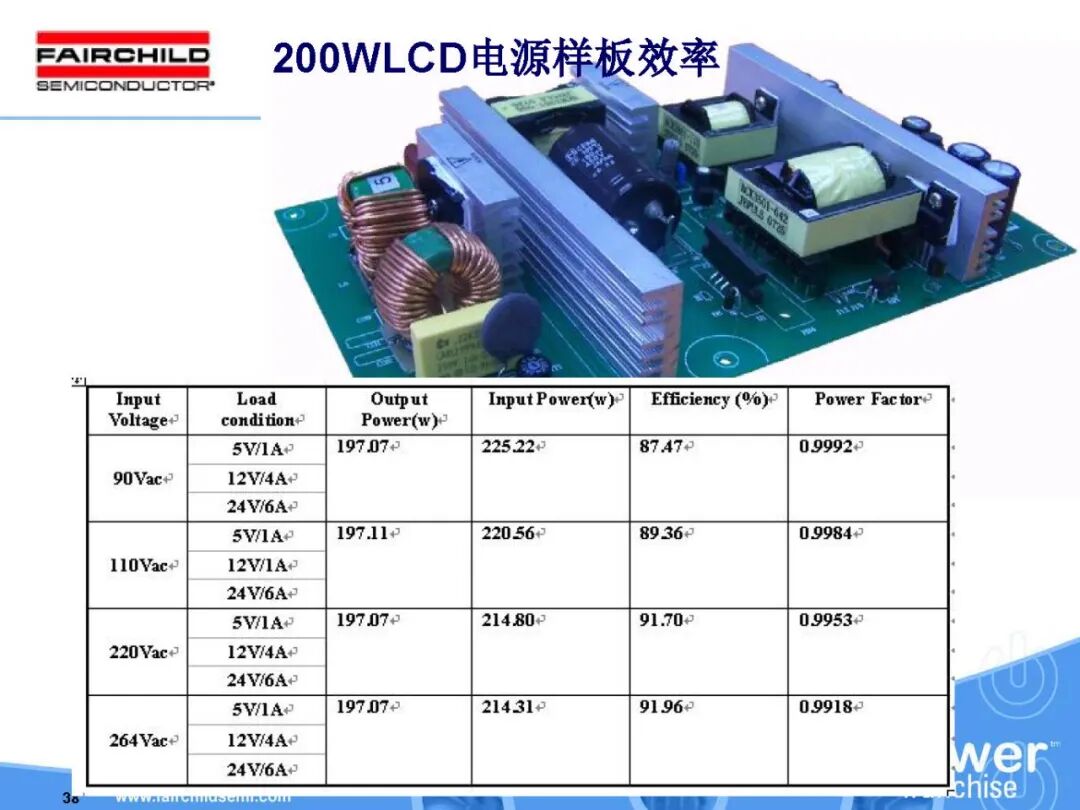

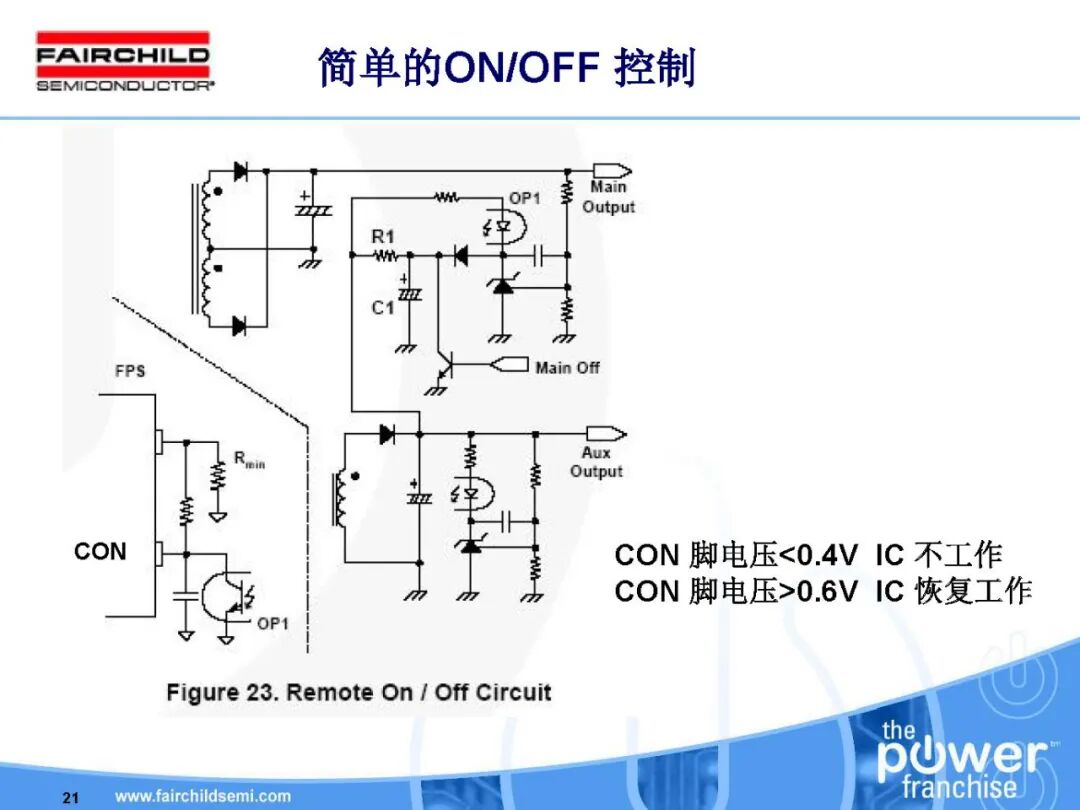

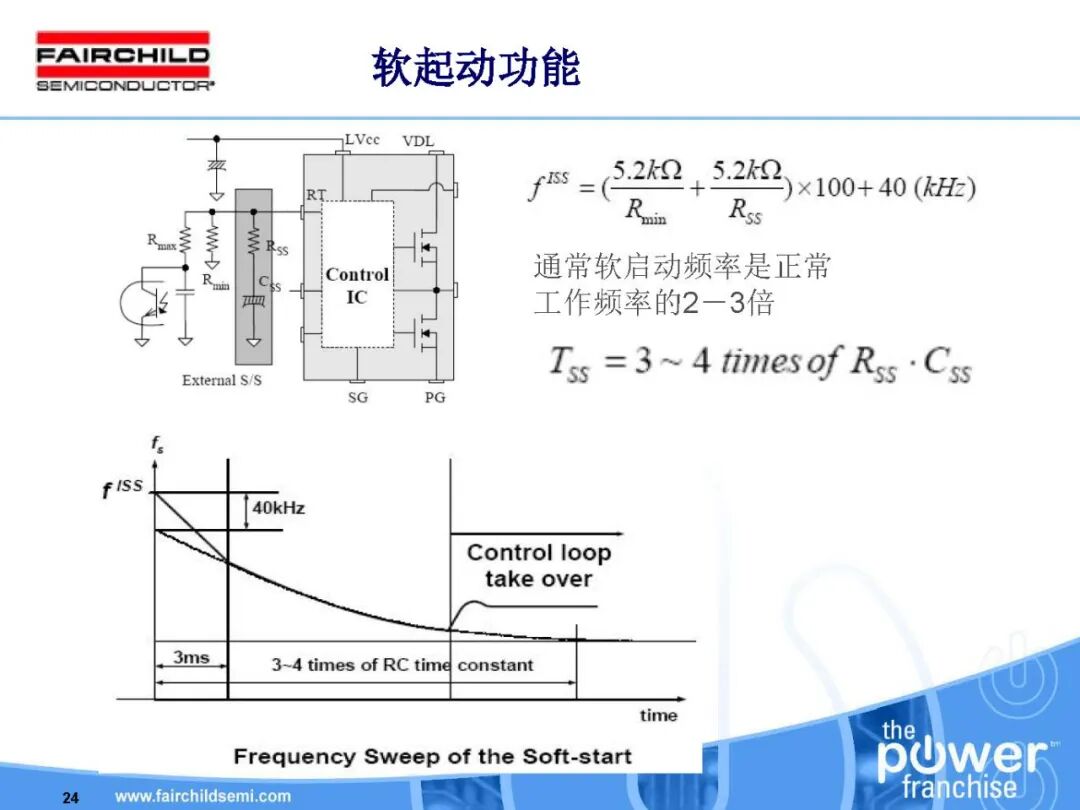

还有一些计算公式和举例，大家就自己看了，以下是PDF文档内容：
