USB3.0板子跑出USB2.0的速度，我是这样一步一步排查的

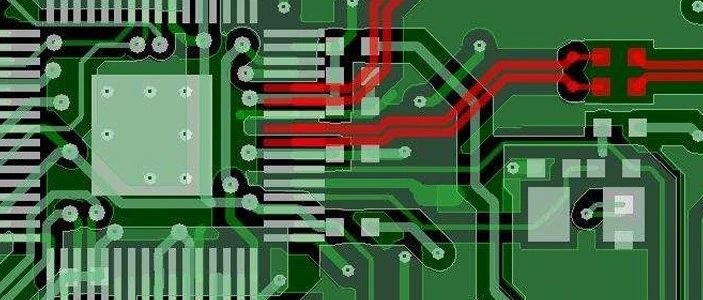

大家好，我是王工。今天想和大家分享一个最近工作中的小插曲——我们设计的USB3.0 HUB转接板实测速率只有USB2.0水平的排查过程。011背景 最近一个客户有个新需求，我们需要设计一款USB3.0 HUB转接板。经过原理图设计、PCB布线和打样后，板子终于到手。当我兴冲冲地插上U盘进行测试时，测速软件显示的数据让我大跌眼镜：30Mb/s，这明明是USB2.0的速度！"这不可能啊！"我盯着屏幕百思不得其解。明明是按照USB3.0标准设计的，为什么跑不出应有的速度呢？于是，我开始了系统的排查工作。021基础知识 首先，我们需要明确USB3.0和USB2.0的关键区别。USB3.0在USB2.0的D+和D-两根数据线基础上，新增了两组差分线：SSRX-、SSRX+和SSTX-、SSTX+。正是这两组额外的"高速通道"，使得USB3.0的理论传输速率可以达到5Gbps，远超USB2.0的30Mb/s。然后咱们就开始进行测试，测试方法也很简单：存储器（一般是U盘）→ USB数据线 → 主机（也可以是笔记本电脑），然后可以通过测试软件读取USB数据传输过程中的读写速率。在开始测试前，我已确认：1、测试主机具备USB3.0接口；2、使用的U盘是正品USB3.0设备。031第一轮排查：芯片排查 首先怀疑的是USB3.0控制芯片，这个芯片是QFN封装，可能存在虚焊的情况（这种现象比较常见），如果部分引脚未连接或者短路，就会引起电源工作异常，或者只能走"老路"（USB2.0模式），甚至数据不通。我按照以下步骤进行了详细检查：1、供电测试：使用示波器测量各电压纹波噪声5V供电：正常3.3V供电：正常1.8V供电：正常2、信号检查：复位信号：时序正确时钟波形：晶振正常起震USB3.0对电源噪声非常敏感，任何微小的干扰都会影响其表现。然而，所有检查结果都显示芯片工作正常，这让我更加困惑了。041第二轮排查：线材问题 既然芯片没有问题，我开始怀疑连接线材，就像咱们开始说的：USB3.0和USB2.0的接口虽然外形相似，但内部结构大不相同。USB2.0：仅使用D+和D-两根数据线USB3.0：除了保留D+/D-外，新增SSRX和SSTX两对差分线 我随手拿起一根看起来很粗壮的USB线进行测试，结果... ...中招了！其实也可以直接从接口看到引脚的差距。解剖后发现，这根线也确实是USB2.0的四根线芯，缺少USB3.0必需的高速差分对。这就好比给跑车加92号汽油，怎么可能跑出应有的性能？换上真正的USB3.0线缆后，重新测试——速率立即就提上来了！051如果问题依旧，该怎么继续找问题？ 当然，在实际应用中，有时候问题可能不会这么简单。如果更换线材后速率仍然不达标，我们还需要考虑以下方面：1、PCB走线设计：差分线阻抗必须控制在90Ω±10%走线长度匹配、过孔数量需要优化参考平面要完整，避免跨分割2、信号完整性测试：使用示波器进行眼图测试观察信号质量，确保"眼睛"睁开度足够结语这次看似简单的"降速"问题，其实给我们上了很好的一课。在工程实践中，有时候最复杂的问题，原因可能出在最基础的环节。正是通过这样的"破案"过程，我们才能积累宝贵的经验，这也是工程师工作中最大的乐趣所在。声明： 声明：原创文章，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。来源：硬件笔记本
