DLP 投影灯均匀度不达标？OAS 光学软件多维度解困

本案例聚焦 DLP 投影灯的光学系统设计与性能优化，旨在通过 OAS 光学软件的跨尺度仿真能力，实现投影灯 “光源准直匀化 - DMD 芯片调制 - 投影镜头成像” 全流程设计。通过光学优化控制系统体积，适配商用投影、户外广告、舞台灯光等多场景应用需求，最终提升投影灯的视觉效果。

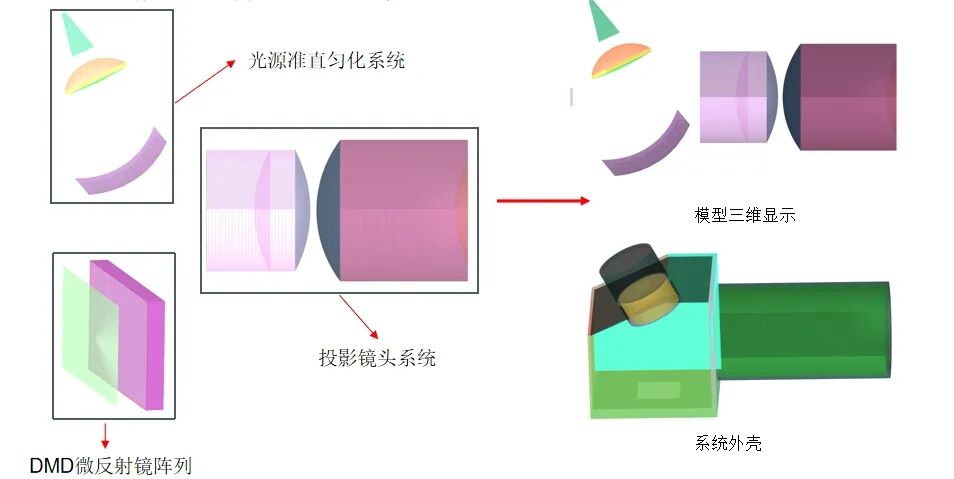

光源准直匀化系统：导入 UV - LED光源模型，基于软件内置 LED 材料库定义光源发光特性，搭建由复曲面透镜、微透镜阵列组成的准直匀化结构，通过参数化建模工具精确设置透镜曲率半径、中心厚度及间距，确保光源经准直后平行度误差≤0.5°，匀化后光斑均匀度达设计阈值。

根据实际芯片参数，在软件中构建像素级微反射镜实体，定义反射面反射率及翻转角度，模拟 DMD 芯片对入射光线的 “开 / 关” 调制功能，实现数字信号向光学信号的转化。

调用软件玻璃材料库，设计由 4 片球面透镜与 1 片非球面透镜组成的投影镜头组，通过非序列光线追迹技术优化透镜表面镀膜参数，降低杂散光干扰，确保镜头焦距、视场角与 DMD 芯片分辨率匹配，满足 1.2 倍变焦比需求。

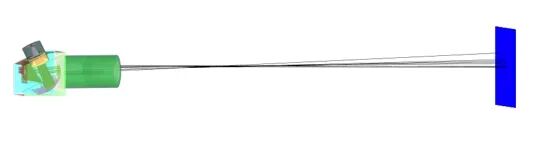

启动 OAS 软件大规模光线追迹功能，模拟 100 万条光线从 LED 光源发出，经准直匀化系统、DMD 芯片调制，再通过投影镜头投射至接收屏的完整路径，记录各光学元件表面的光线反射、折射及能量损耗数据，生成光线传播三维动态图谱，直观呈现光线路径是否符合设计预期。









本案例充分验证了 OAS 光学软件在 DLP 投影灯设计中的全流程支撑能力。从核心光学系统的参数化建模，到全链路光线追迹与多维度性能分析，软件凭借高精度实体建模、跨尺度仿真及专业分析模块，实现了 DLP 投影灯光学设计的数字化迭代与优化，有效缩短设计周期，保障产品性能达标。
