ANSYS LS-DYNA碎冰模型

基于ANSYS LS-DYNA建立碎冰几何模型，可有效模拟冰结构动态冲击过程中的非线性力学响应与破坏机制，为极地船舶结构设计、冰载荷评估及抗冰材料优化提供理论依据。本案例介绍在ANSYS  LS-DYNA内建立三维碎冰结构几何模型。

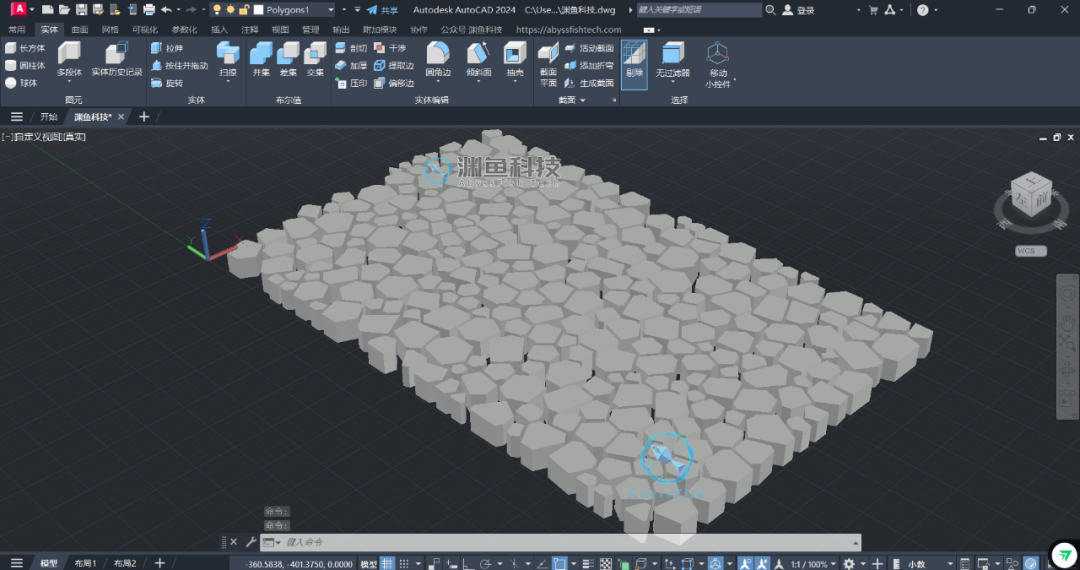

碎冰几何草图通过CAD多边形密堆积2D插件在AutoCAD内参数化建模生成。

在CAD内将多边形碎冰通过REGION命令生成面域后，拉伸为三维模型。

将碎冰几何合并后并原位复 制一份备用，建立长方体水域并与复 制的碎冰进行差集操作形成最终的模型。

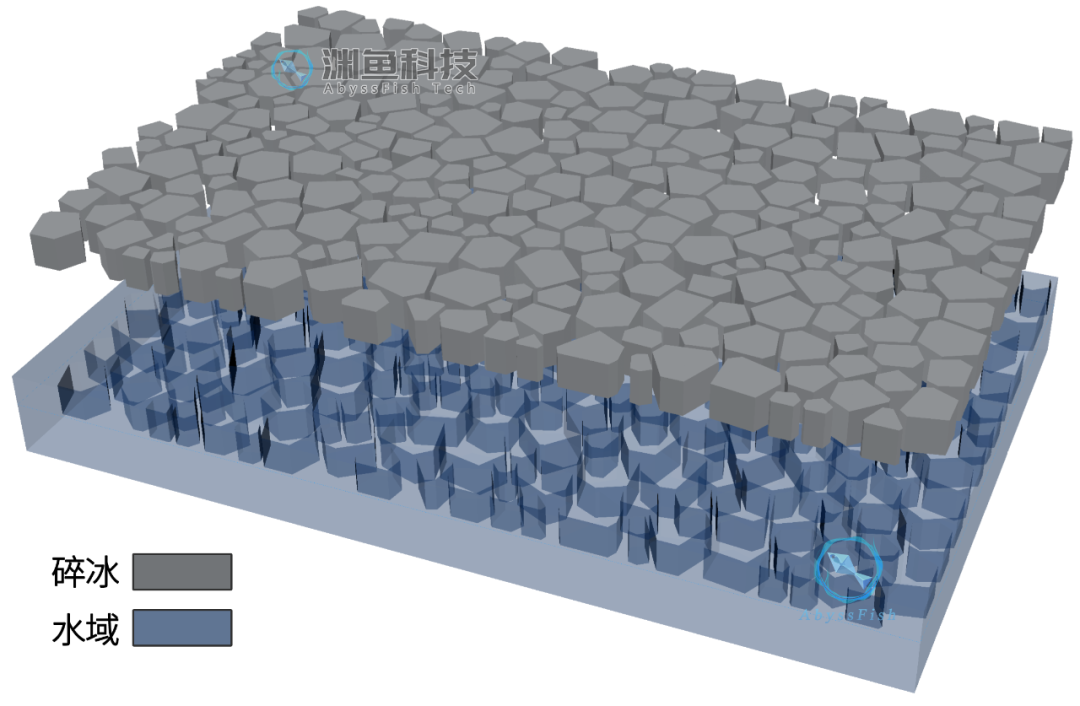

建立的模型应包含碎冰、水域两部分几何，可通过平移部分距离查看模型建立的是否正确。

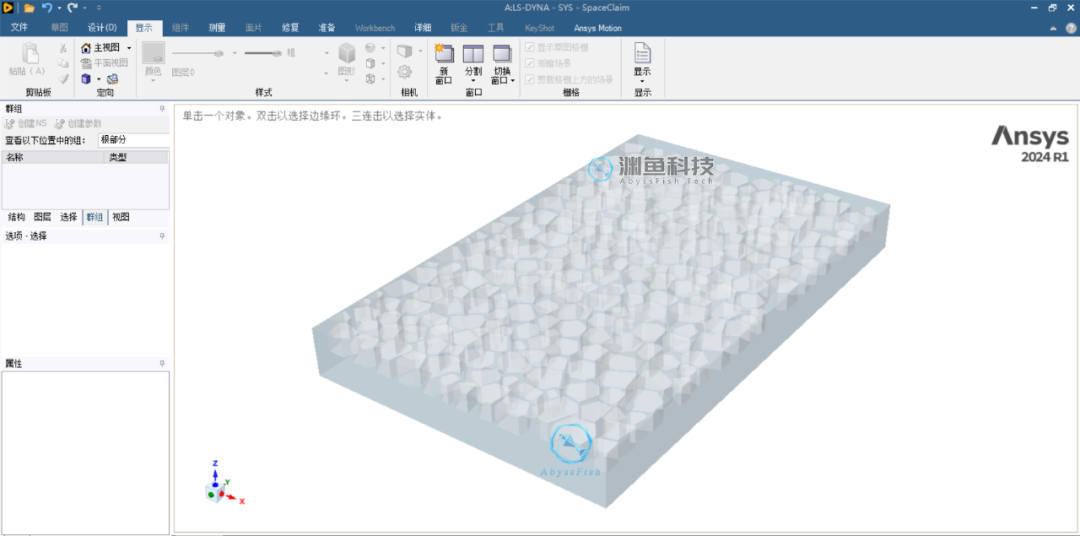

将模型导出为iges格式文件后，导入到Workbench ANSYS LS-DYNA内。通过选择分析系统LS-DYNA ，几何结构-导入几何模型，并在SpaceClaim进行编辑查看模型建立情况。

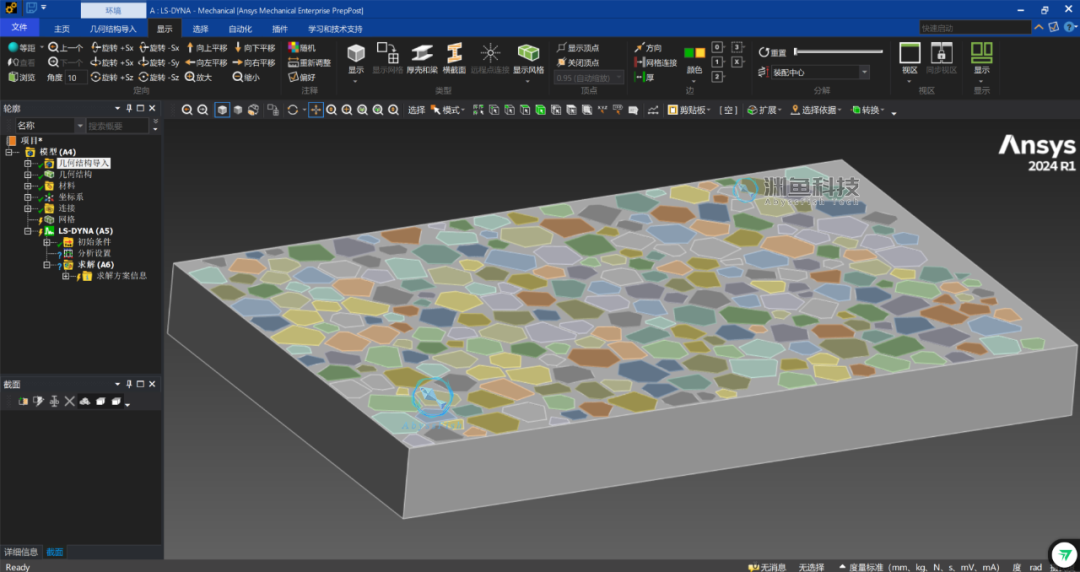

双击模型模块打开查看。

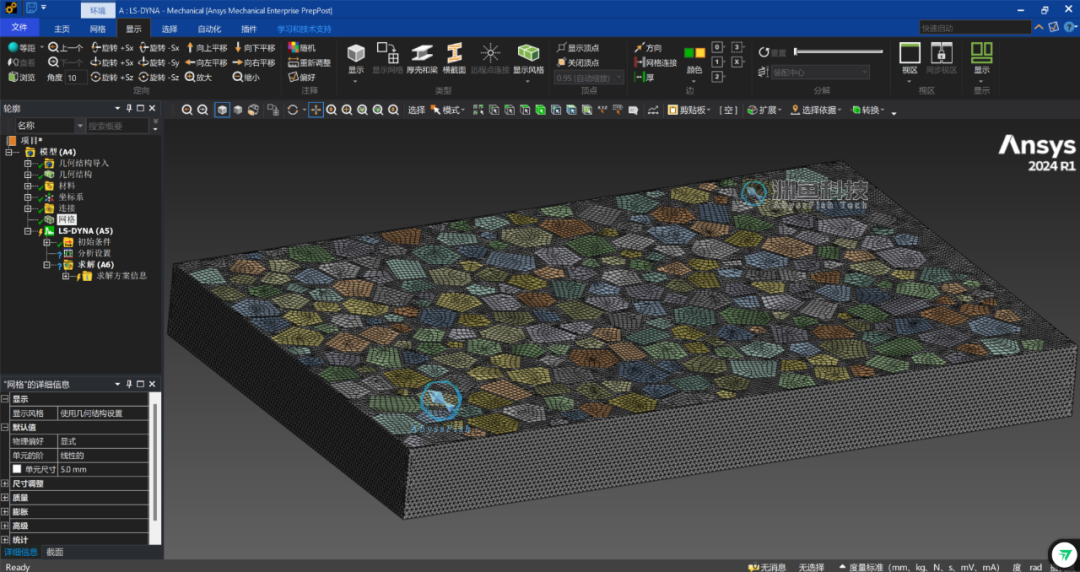

将碎冰模型划分网格并根据工况完成后续的有限元模拟分析。
