龙门吊基础受力分析

3小时前浏览17

在土木工程施工中，龙门吊是最为常见的起吊设备。门吊基础的截面形式及尺寸大小是影响其安全及经济性的关键因素。目前施工单位较为常见的方法是使用midas civil进行分析，目前较为成熟的分析方法为弹性地基梁法（改天专门找一些相关的文章分享给各位读者）。本文给各位读者推荐一种使用较为方便的分析软件（理正岩土），通过输入基床系数、龙门吊荷载形式、土层信息等参数确定地基承载力。

理正岩土中弹性地基梁主要操作步骤：

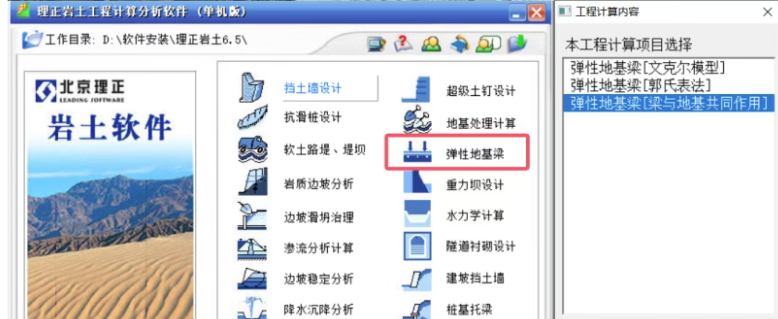

1.在分析软件中选择弹性地基梁-梁与地基共同作用。

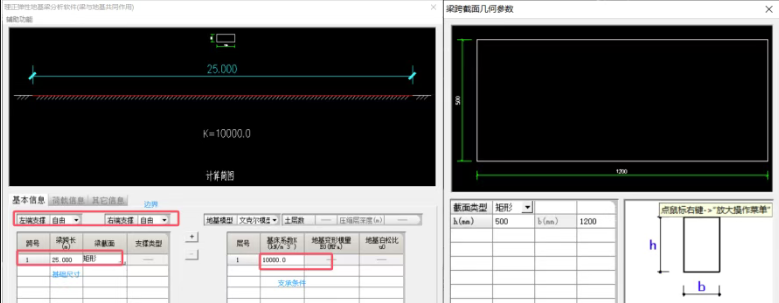

2.基本信息中输入边界（常规两端自由），基础尺寸（截面可自行定义），基床系数按实际地质情况确定。

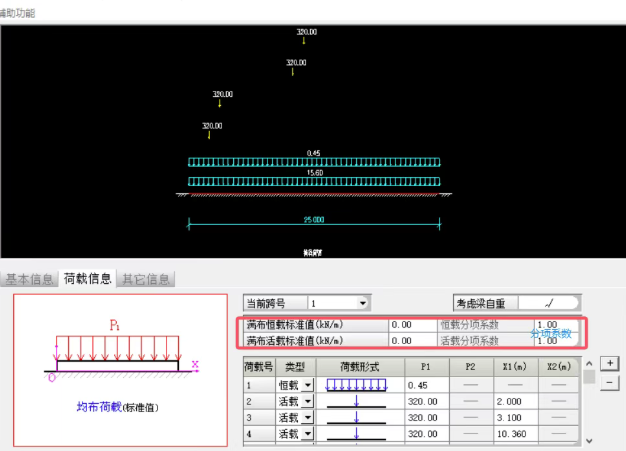

3.荷载信息里面定义分项系数及荷载。

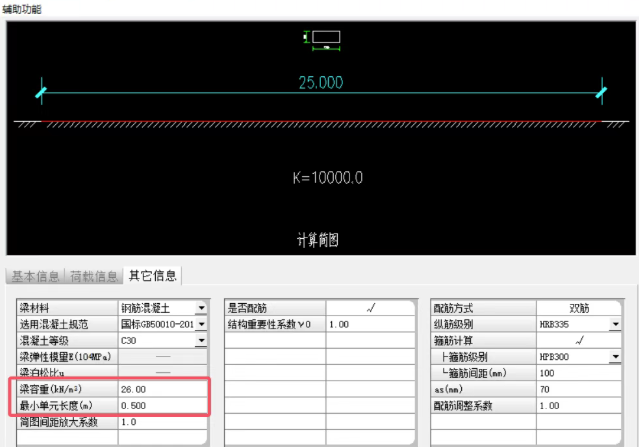

4.其他信息中，可根据实际情况进行修改参数。

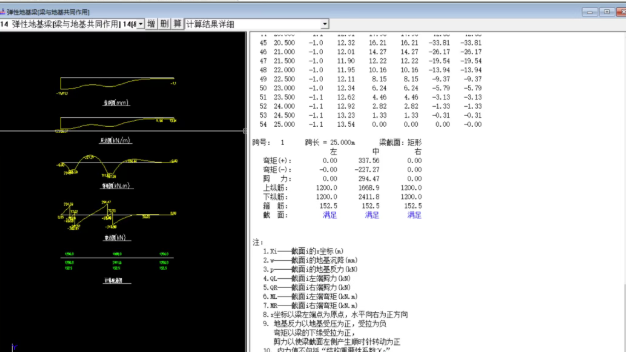

5.计算获取结果。

6.根据其中结构，获取最不利弯矩及剪力，再根据规范进行验算。验算内容主要包括：地基承载力，基础配筋，裂缝验算等。

以上就是较为简单的一种分析方法，各位读者可以自行操作学习，并与其他分析软件进行对比分析，确定结果的准确性。如有其他合适的分析软件或分析方法，欢迎各位读者联系小编。

来源：土木爱研小站
