一文搞清楚！梁单元模型如何输出转角结果？

既看挠度，也看转角！

    其实看梁单元的转角也不是很麻烦，只需要基本了解工作表和公式编写即可。

经典工况的公式解！

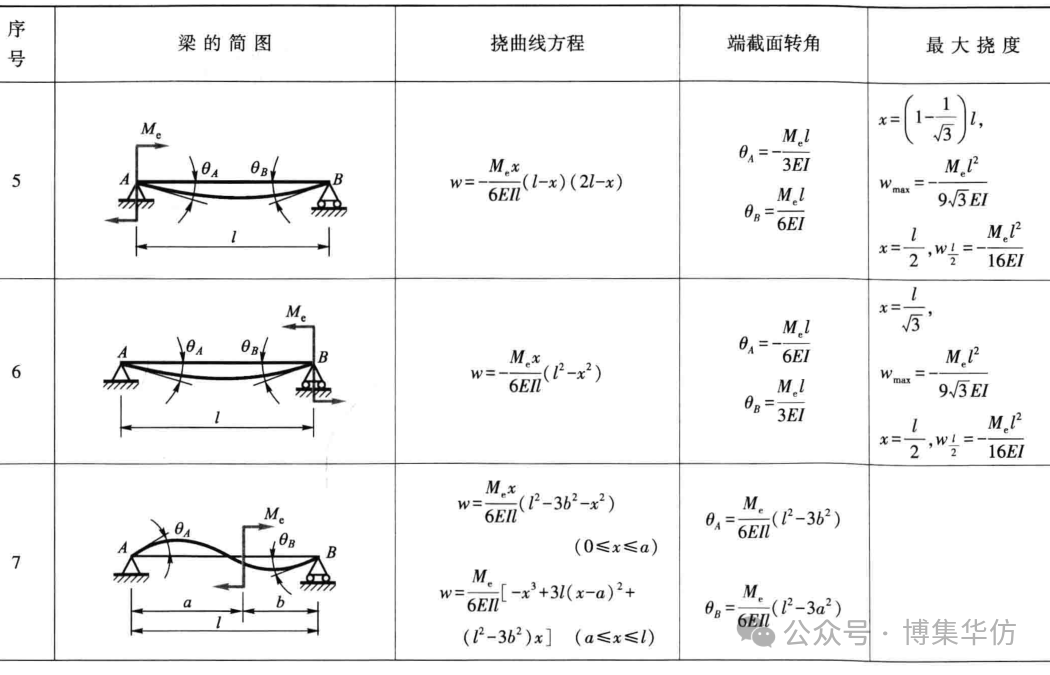

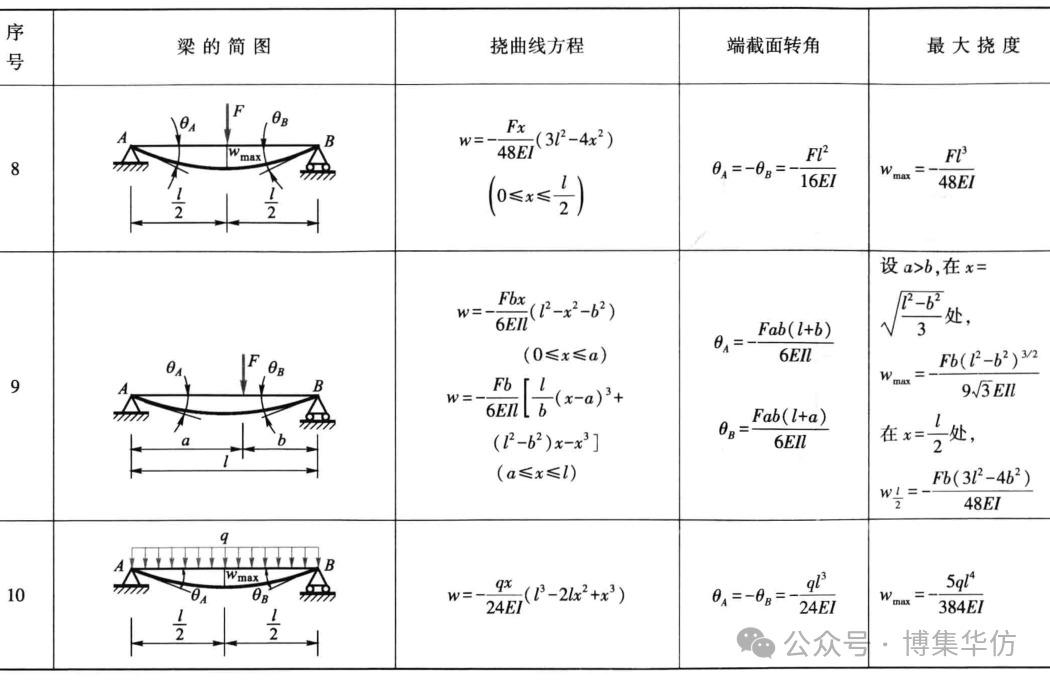

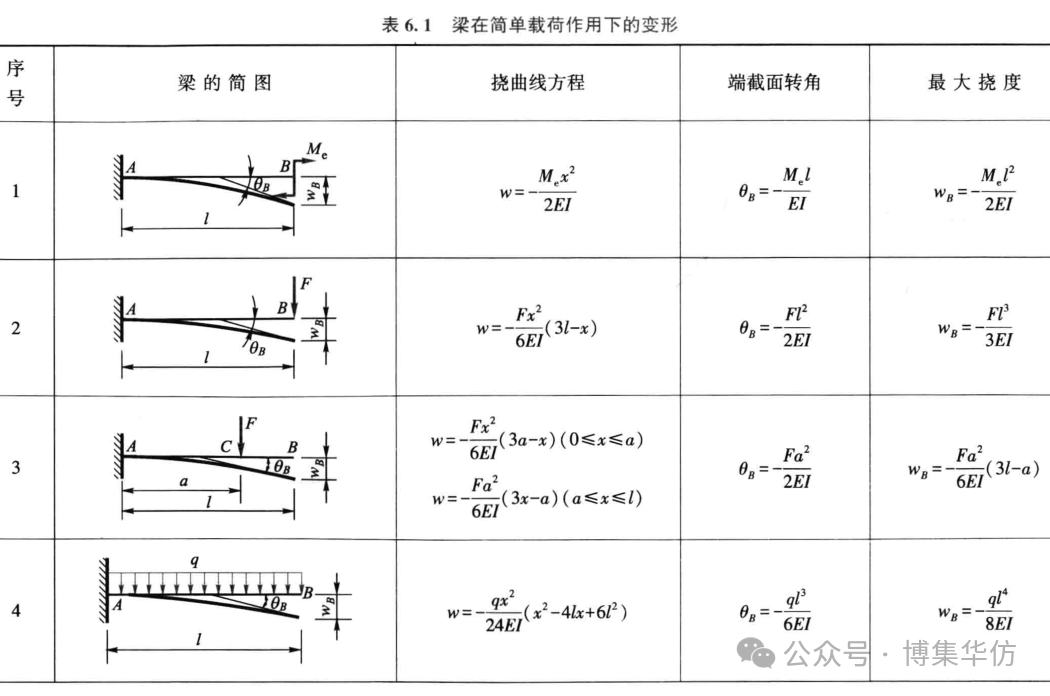

    大部分《材料力学》教材都有类似下表：

    下文选择悬臂梁和简支梁在均布载荷作用下，对比仿真解和公式解的挠度和转角结果。

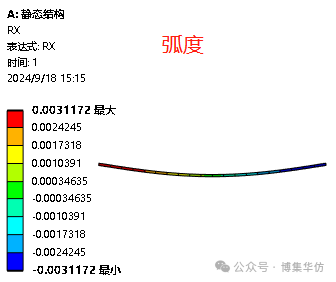

注意：转角单位为弧度

仿真分析真香啊！

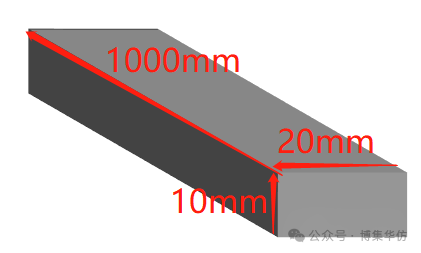

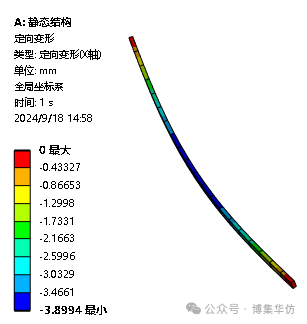

    悬臂梁如下图所示：

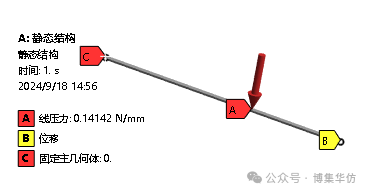

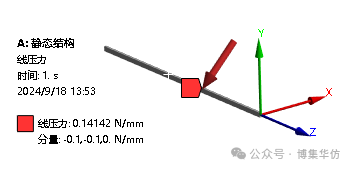

    在梁的两个横向分别施加0.1N/mm的均布载荷：



公式解	仿真解

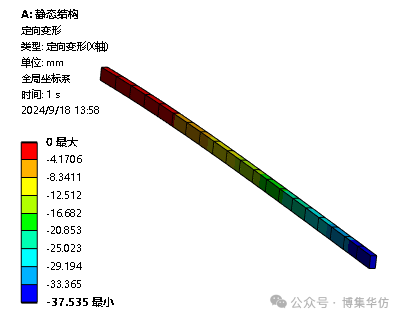

X方向挠度：37.45mm

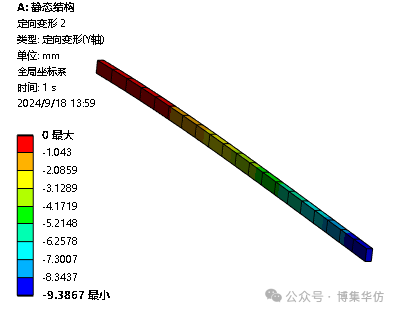

Y方向挠度：9.37mm

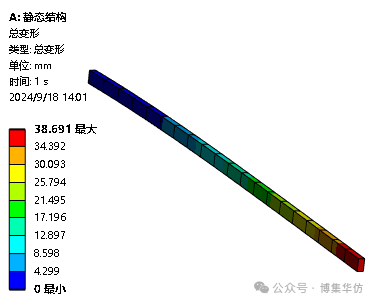

总挠度：38.6mm

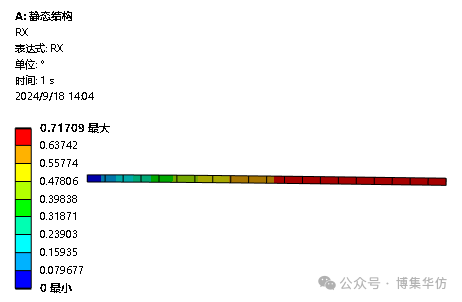

绕X轴转角：0.716°

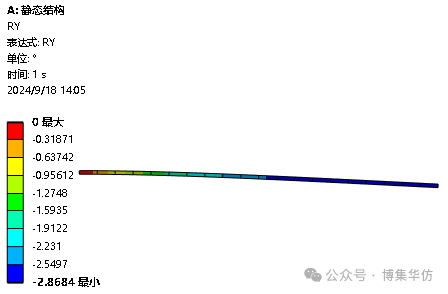

绕Y轴转角：2.86°

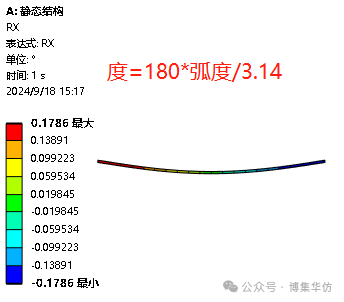

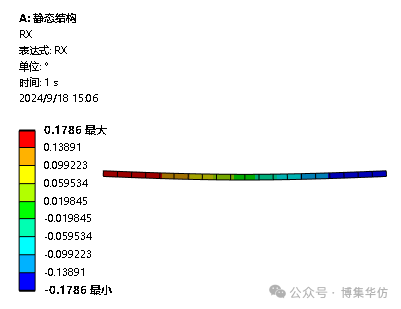

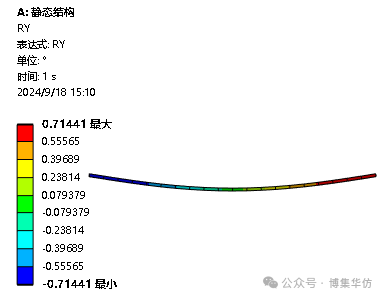

    简支梁如下图所示：

查看转角的方法

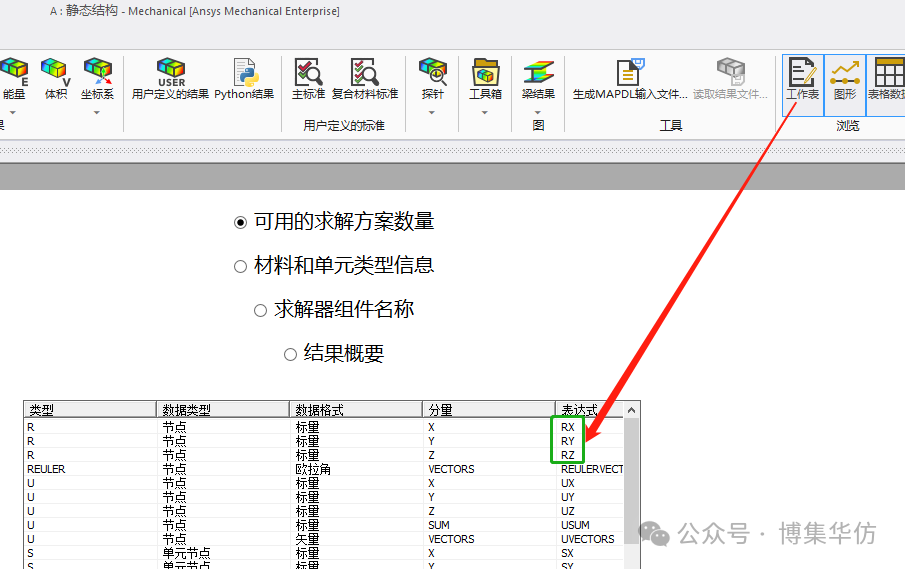

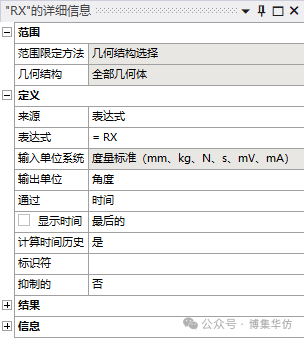

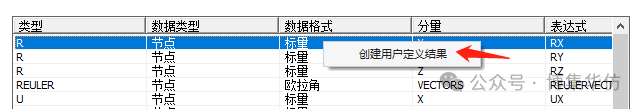

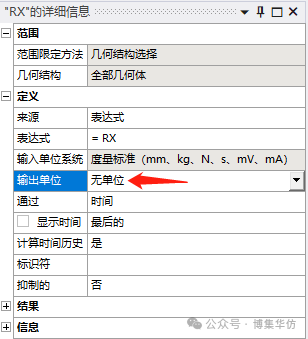

    单击工作表，RX，RY，RZ为节点的转角结果。
