一文搞定！梁单元的后处理方法与要点！

有限元模型

    1）实体模型，对应实体单元。三维实体单元，包括二阶四面体单元，二阶六面体单元等；二维实体单元，包括平面应力单元，轴对称单元等；

    2）壳体模型，对应壳单元。常用为一阶壳单元，也可使用二阶壳单元；

    3）线体模型，对应线单元。包括梁单元，杆单元，索单元，管单元等；

    4）混合模型，以上模型的混合形式；

    本文介绍梁单元模型的后处理方法，争取做到系统和全面。

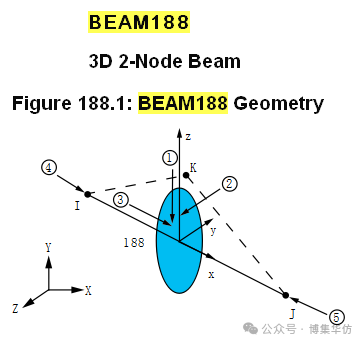

梁单元简介

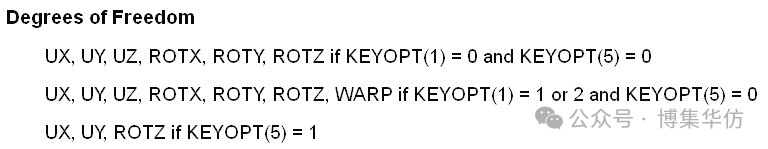

    虽然可以看到随着单元关键字不同，节点的自由度也不同。但绝大部分场景下，梁节点拥有六个自由度，即三个平移自由度和三个旋转自由度，这也意味着在后处理中可以提取两个剪力，一个轴力，两个弯矩，一个扭矩。

仿真案例实战

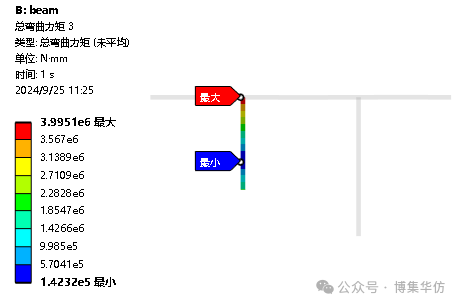

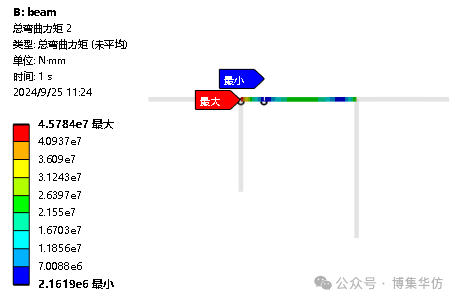

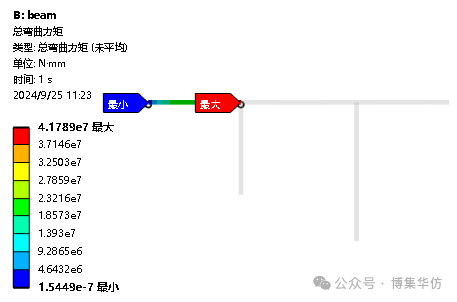

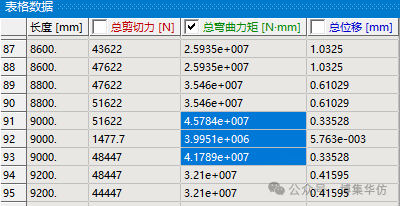

    除了常用的变形和应力之外，梁单元还可以查看梁结果和梁工具，如下图所示。

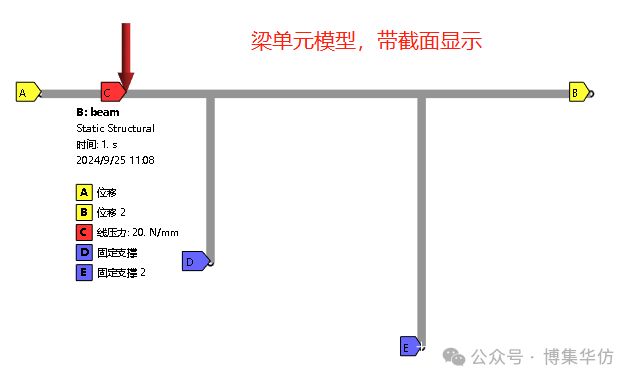

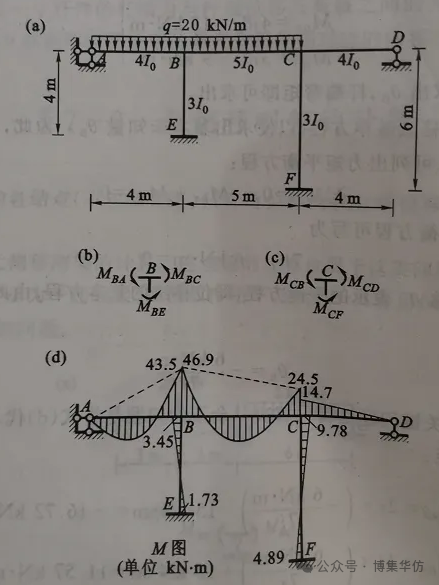

    仿真模型如下图所示：

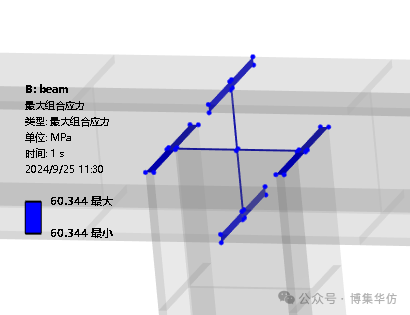

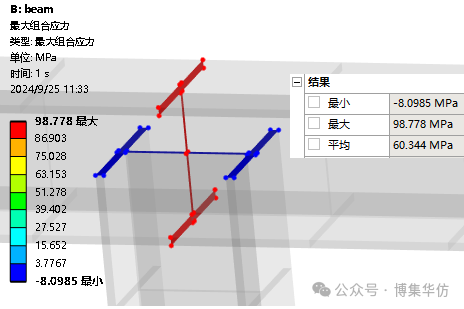

    当梁截面结果为否，提取B点的最大组合应力，只能看到平均值60.34MPa。



    当梁截面结果为是，提取B点的最大组合应力，能看到不同截面的应力其实是不同的。

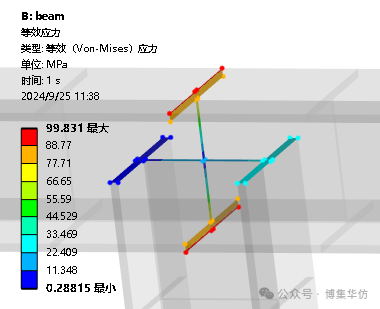

    当梁截面结果为是，提取B点的等效应力，能看到不同截面的不同位置的应力是不同的。
