ANSYS 与 ABAQUS 的节点解与单元解对比（建议收藏）

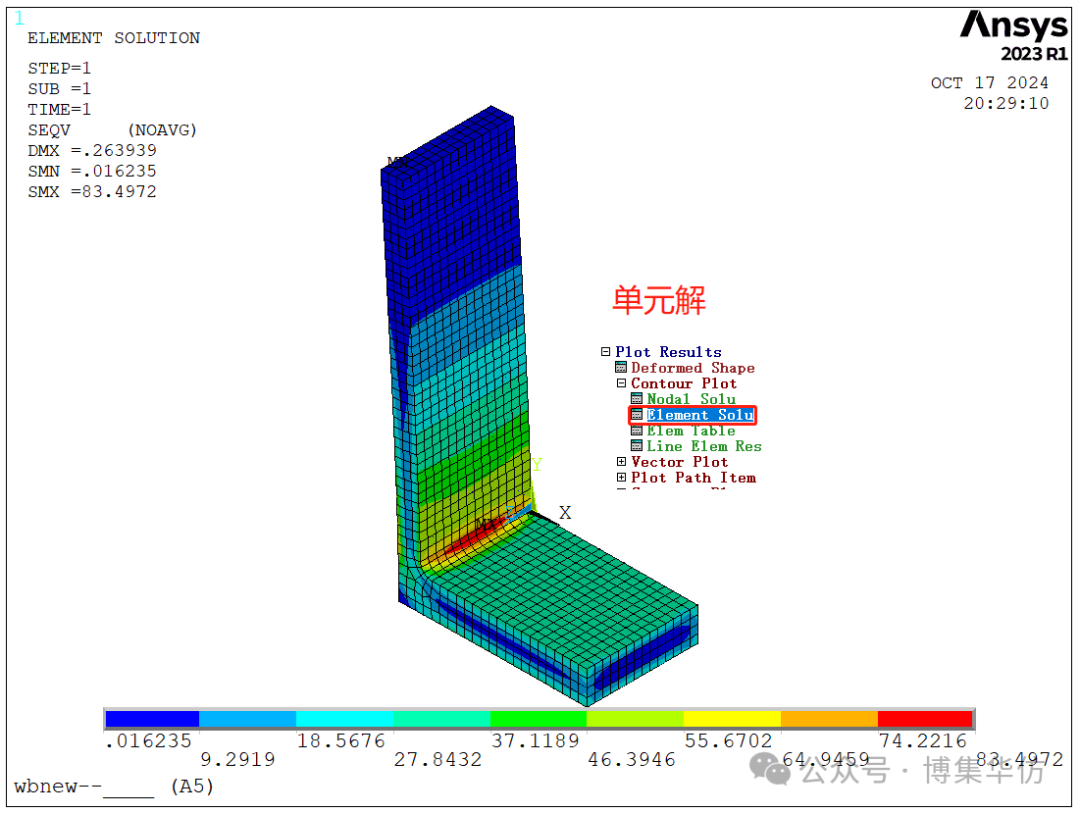

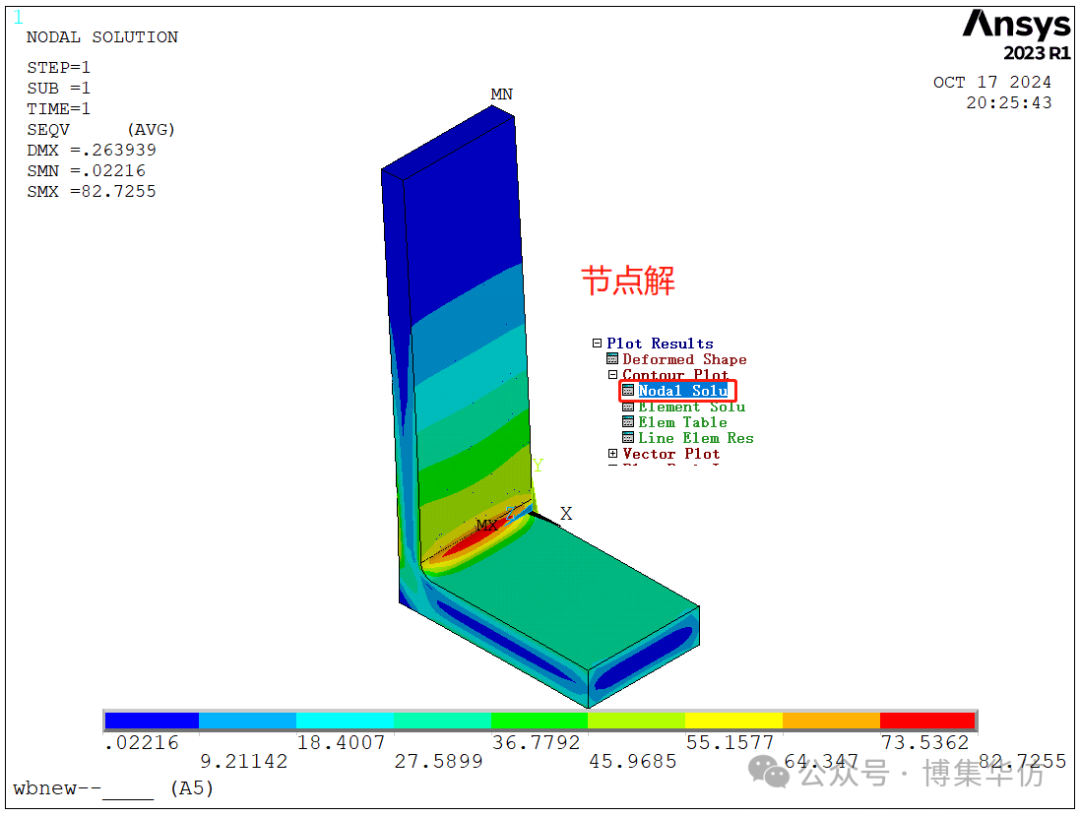

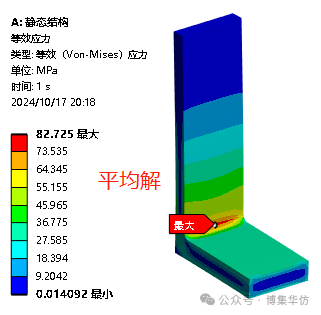

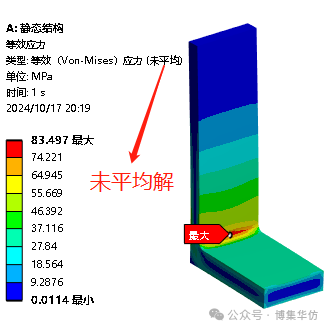

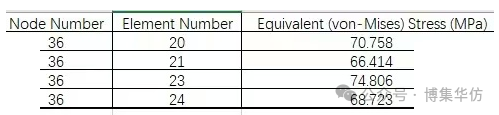

ANSYS的节点解与单元解

ABAQUS的节点解与单元解

    在ABAQUS中并没有单元解和节点解的概念，但有平均的概念。

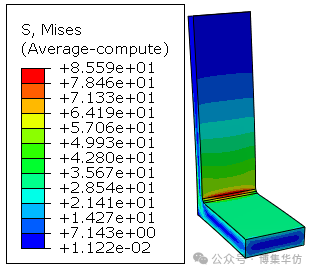

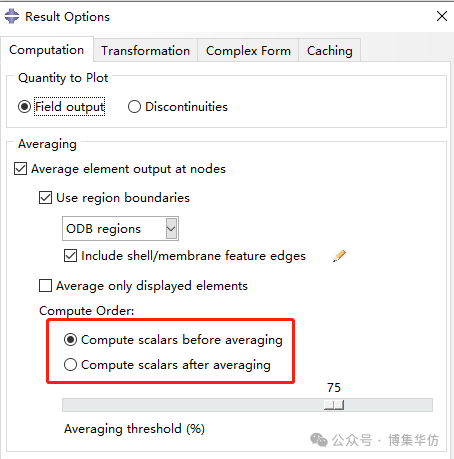

    Compute scalars before averaging：先计算单元积分点位置的等效应力，然后外推得到单元节点位置的等效应力，然后对节点位置的多个等效应力进行平均（怎么平均取决于Averaging threshold）。简言之：在平均之前计算等效应力。

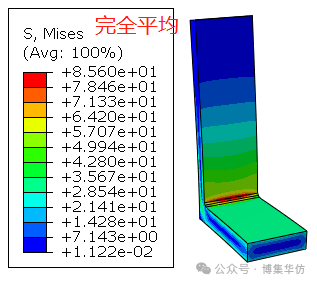

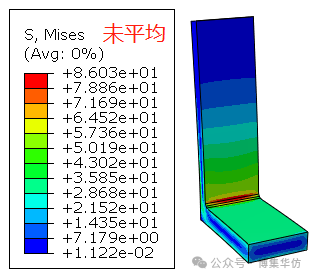

    Averaging threshold ：默认为75%，当某节点的最大与最小等效应力之差小于全场的最大与最小等效应力之差的75%，对该节点的等效应力进行平均计算。

    Compute scalars after averaging：先获得单元积分点位置的应力分量，然后外推得到单元节点位置的应力分量，然后对节点位置的多个应力分量进行平均，最后计算等效应力。简言之：在平均之后计算等效应力。
