Workbench高级技巧！施加随位置变化的载荷！插入APDL方法！

界面功能所限

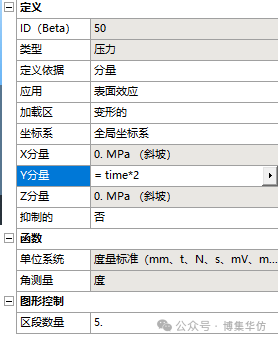

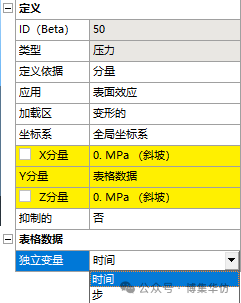

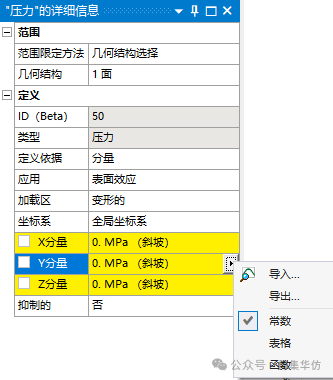

    在结构仿真分析中，偶尔需要施加随位置变化的载荷。以压力为例，先看看Workbench的解决方案。

插入 APDL 脚本实现

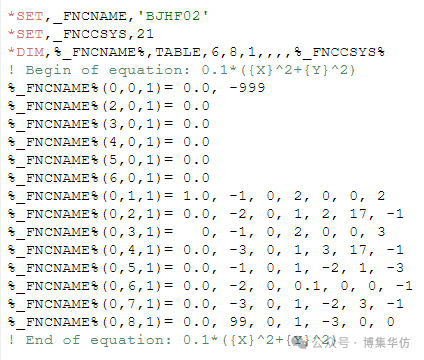

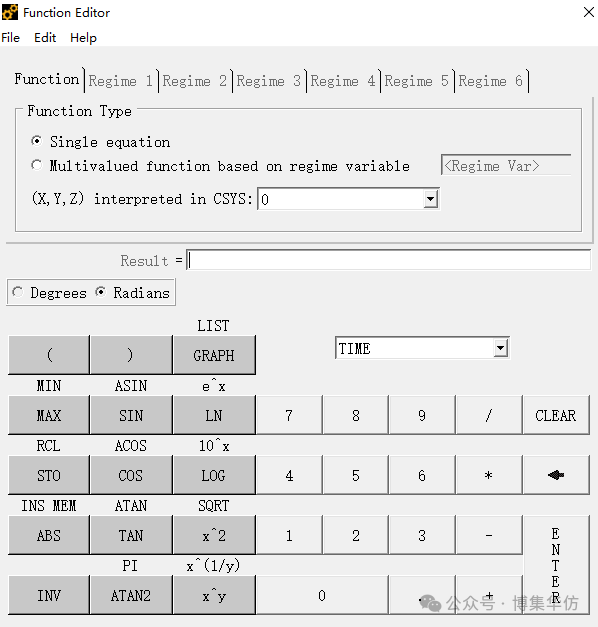

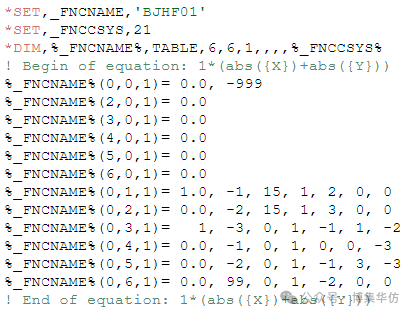

    根据周炬老师新书《ANSYS Workbench有限元分析实例详解（热学和优化）》，使用ANSYS经典界面 Function Editor编写函数。

    笔者尝试了两个函数：

P=1*[abs(x)+abs(y)]

P=0.1*(x^2+y^2)

    施加随位置变化的压力载荷：

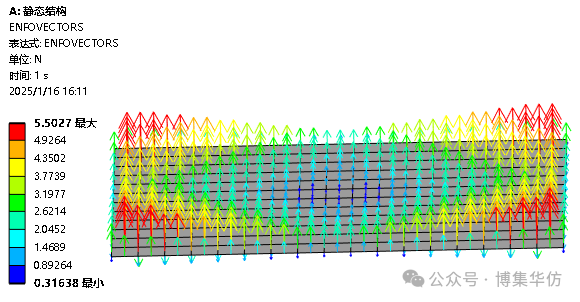

    第一个函数的计算结果如下图所示：

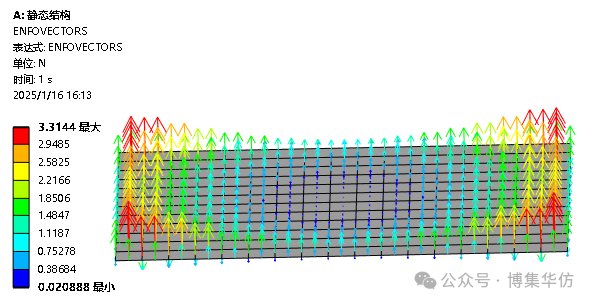

    第二个函数的计算结果如下图所示：



注：详细技术请参考周炬老师原作！

使用 Python 脚本验证

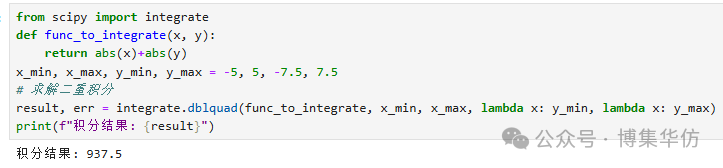

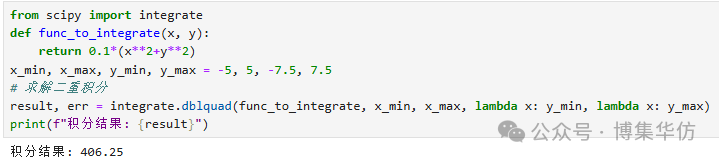

    由于不知道以上APDL脚本施加的对不对，所以使用Python脚本验证。本文分析对象很规则，所以可以利用二重积分计算约束反力。



来源：博集华仿
