结构中构件的整体屈曲失稳分析！

重要提醒

    尊敬的学员，我们的网校，从伯索云切换到了千聊。请联系助教，提供手机号码，更换到千聊平台。最近人数较多，还请谅解。

    切换的原因是：我司是企业微 信用户，千聊属于腾讯系，这样我们整个业务在腾讯系就完成了；

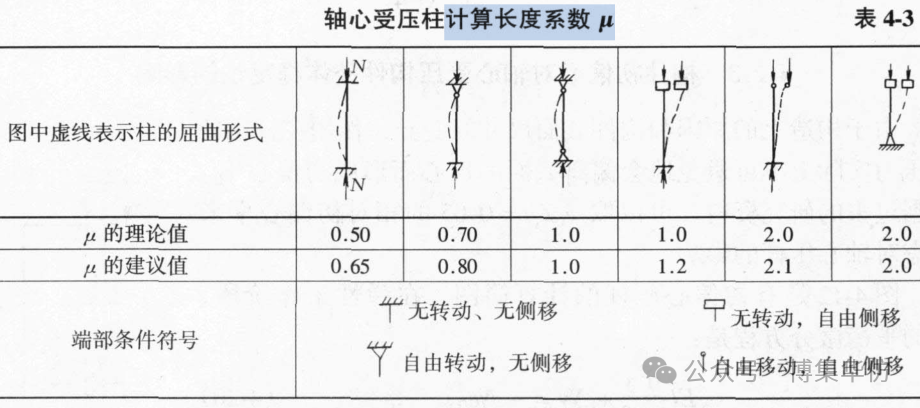

计算长度系数

    计算长度系数是压杆失稳的最重要概念之一。





    由上可知，压杆的计算长度系数和两端约束形式有关。对于单个杆件，约束形式很容易明确。但对于结构内的一个杆件，端部约束由相邻杆件提供，那么约束形式就不太一样了。



案例实战

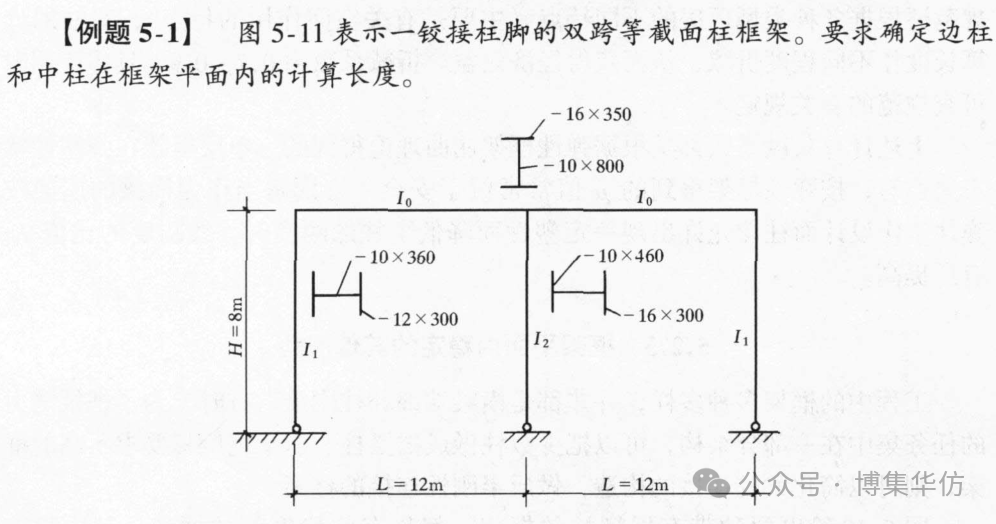

    在例题5-1中，立柱的下端是铰接，很简单。但上端是通过梁相互连接，如何考虑上端连接的影响，这是个难点。

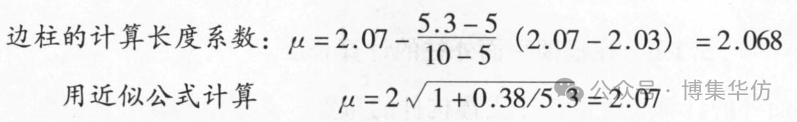

    当然，已经有公式法获得计算长度系数。









sqrt(3.14*3.14*2e5*2.88e8/2138000/64e6)

=2.037

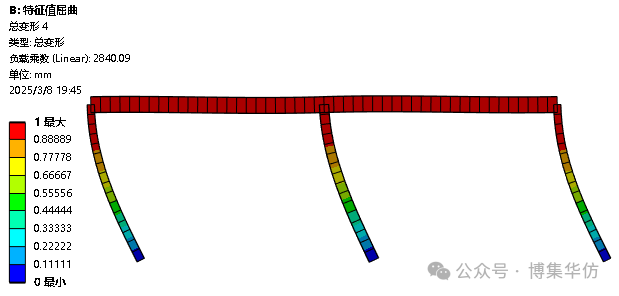

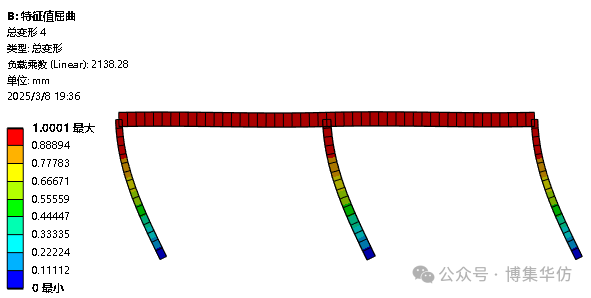

    仿真分析如下图所示，注意，边柱加载1000N，中柱加载1000N；
