螺栓嵌入量到底怎么处理？最新仿真技术干货通知！

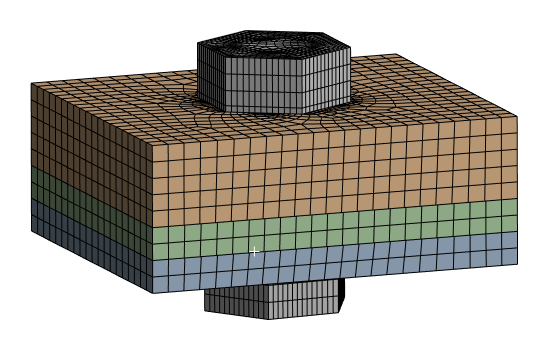

仿真模型如下图所示：

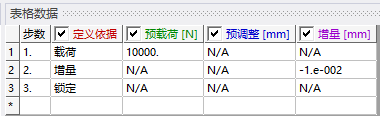

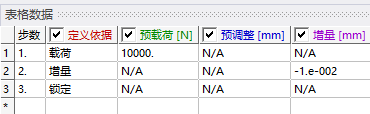

仿真一：先施加完整预紧力是10000N，然后考虑10微米的嵌入，最后锁定。



仿真结果如下图所示：

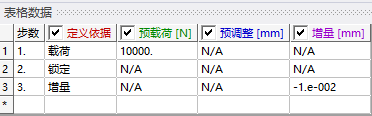

仿真二：先施加完整预紧力是10000N，然后锁定，最后考虑10微米的嵌入。



仿真结果如下图所示：





已知10000N预紧力产生相对位移1.46473E-2mm，由此可得1E-2mm对应预紧力损失为：

10000/1.46473=6827.2N

仿真三：先施加预紧力3172.8N，然后锁定。



仿真结果如下图所示：

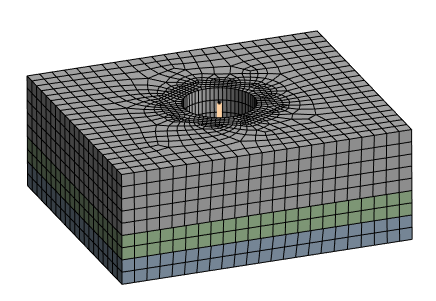

仿真模型如下图所示：



仿真四：先施加预紧力3172.8N，然后锁定。



仿真结果如下图所示：



仿真五：先施加完整预紧力是10000N，然后考虑10微米的嵌入，最后锁定。



仿真结果如下图所示：





仿真五的结果特殊，是因为10000N预紧力导致的相对变形小于10微米，等于没了预紧力。

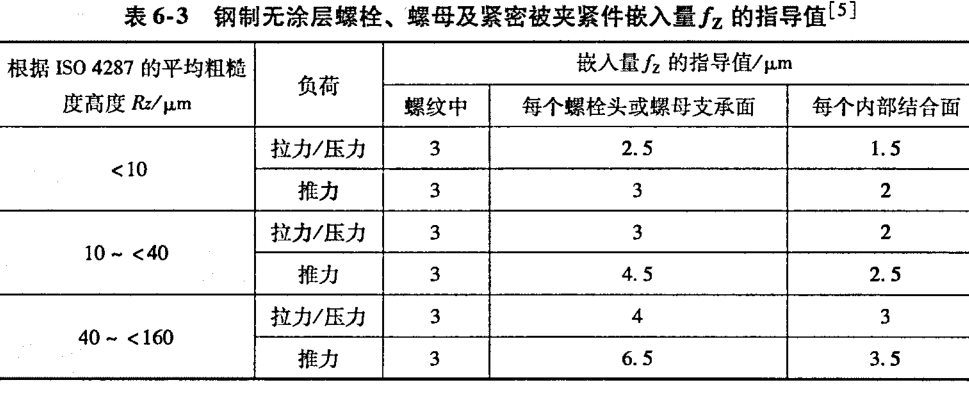

对于梁螺栓，因为没有螺母和螺栓头，所以相对变形会明显偏小。此种场景下，嵌入量也应该适当减少。

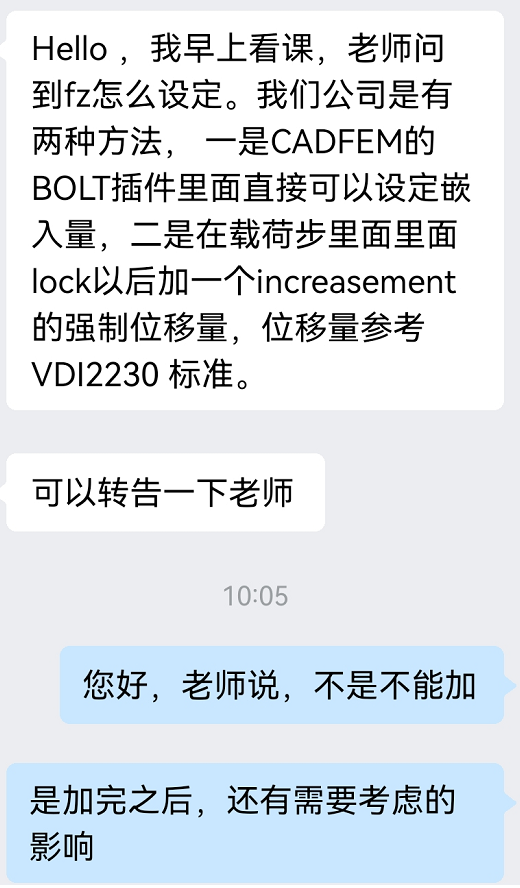

今早，有学员和我们良好互动，善意的提醒。



这里面有两点值得肯定：

第一，该学员认真学习并且理解了课程。我之前以为大家真金白银买课，一定会好好学。但后面和学员对接，发现不少学员不怎么看。我感到非常惋惜。我希望买课的兄弟们，一定要学课程，一定要有进展。

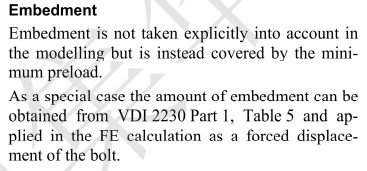

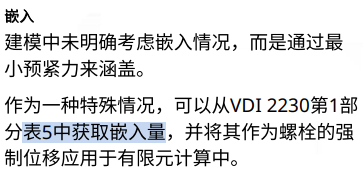

第二，该学员愿意根据自己的经验帮我们改进。规范提供了两种考虑嵌入方式，我们在课程中推荐大家直接施加损失后的预紧力。该学员提出他们的做法，对我们是很好的补充。

在这位学员的感召下，我才愿意把这块内容写成文章，让大家更清楚这里面的来龙去脉。

说实话，自从我们被盗版搞，然后很多人去买盗版。我现在心态已经有点扭曲，这位热心学员给了我一片阳光。

如果您觉得文章有用，感谢这位学员吧。
