导读：大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力。在电子设备热管理领域，电路板芯片的 “温度失控” 往往是可靠性失效的核心诱因 —— 尤其是当芯片存在 “持续运行 / 间歇启动” 的差异化工作模式，且散热环境、安装约束条件动态变化时，仅靠手动搭建多工况仿真系统，不仅要重复完成 “几何导入→材料设置→边界条件添加→耦合系统配置” 等机械操作，还容易因人工误差导致工况数据不一致，严重拖慢分析效率。
正是为解决这一痛点，本文聚焦 ANSYS Workbench 脚本开发，以 “电路板多工况热仿真” 为实战案例，从脚本核心逻辑拆解到完整代码详解，手把手教你通过 Python 自动化批量构建仿真系统 —— 让原本需数小时的手动操作，压缩至几分钟完成，同时保证所有工况的材料、几何共享一致性，为电子设备热设计优化提供高效、精准的仿真工具。接下来，我们将从脚本开发基础切入，逐步深入多工况系统的自动化构建全流程。
ANSYS Workbench (WB)脚本化是指利用Python（通过 ANSYS API）对Workbench项目进行自动化创建、参数化修改、求解控制以及后处理的全过程编程。在Workbench中，可以使用Command Window（命令窗口），以交互方式输入Python命令。每次输入命令后，相应的操作将出现在Workbench GUI上。
例如，以下是利用命令窗口快捷创建静力学分析系统的过程：

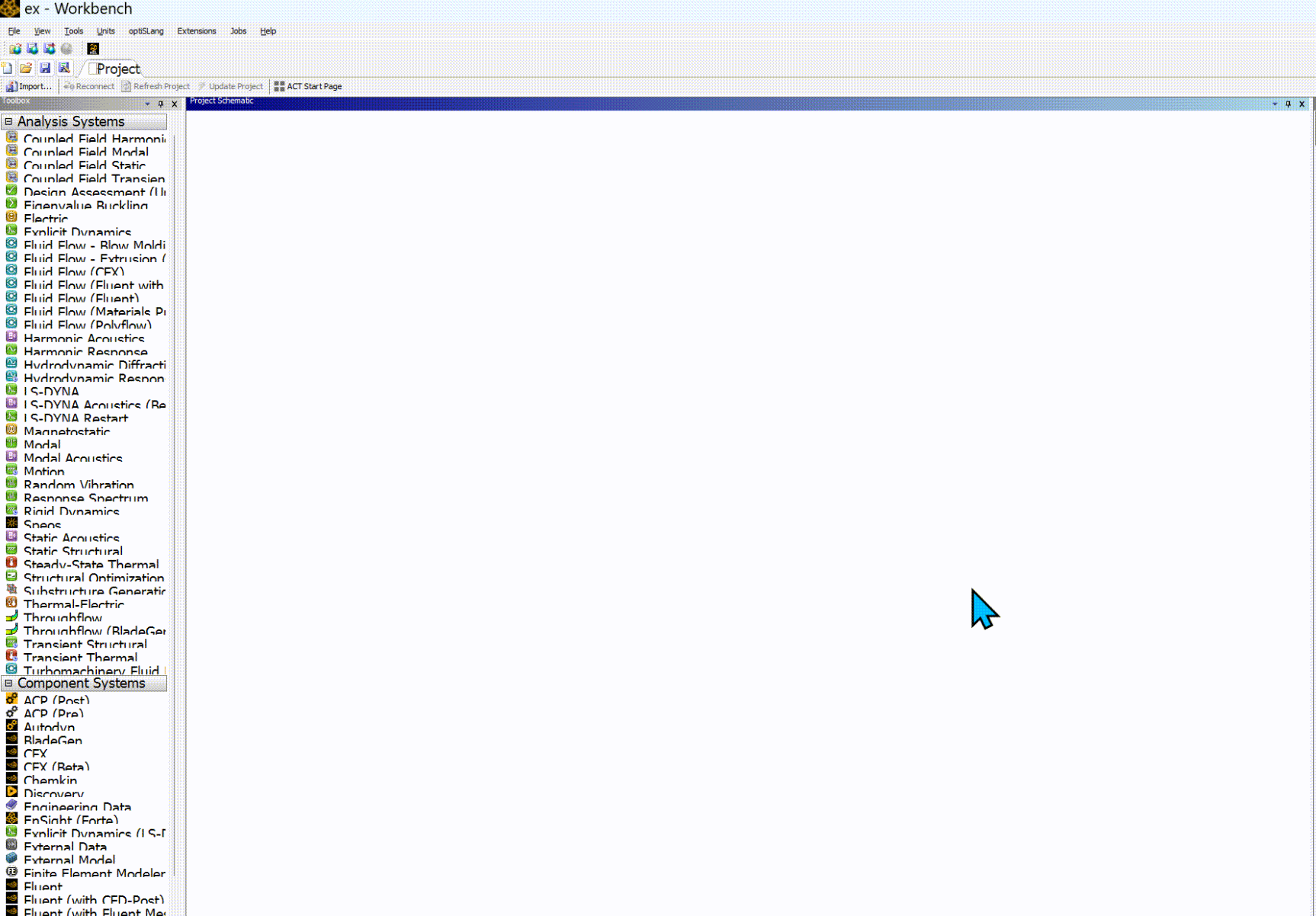

选择“File > Scripting > Open Command Window”，从而打开命令窗口

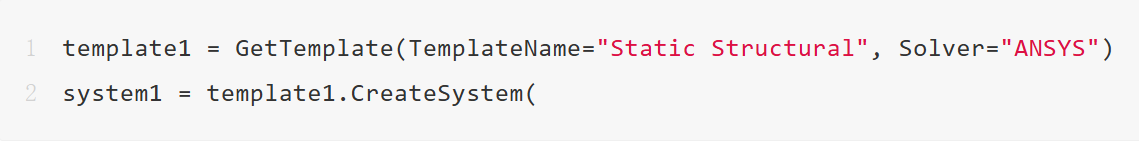

打开命令窗口后，输入以下命令，即可创建静力学分析系统
ANSYS Workbench 在整个仿真流程中会自动生成Journal（工作台日志），用于记录用户操作、系统调用。根据用户偏好设置，完整会话的日志可自动保存到指定的位置。

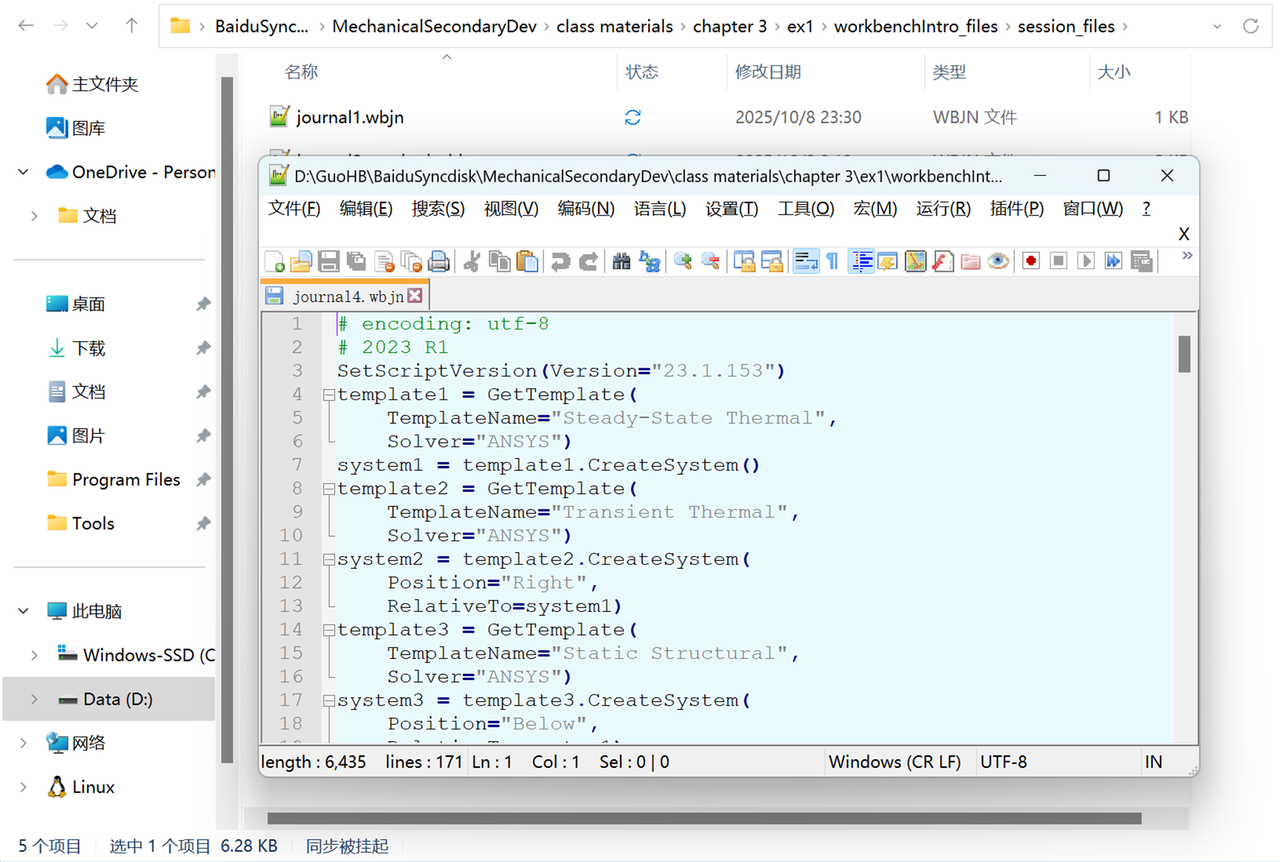

在 .wbpj 项目文件所在目录下有-files 子文件夹，内部包含 user_files、dp0、dpn 等子目录。默认的，日志文件会自动记录所有操作，并以journal.wbjn的文件形式默认保存于 -files -> session_files下。
此外，用户也可通过File > Scripting > Record Journal，手动给定日志文件位置，记录会话期间的操作命令，直至选择File > Scripting > Stop Recording Journal 。
（一）问题描述

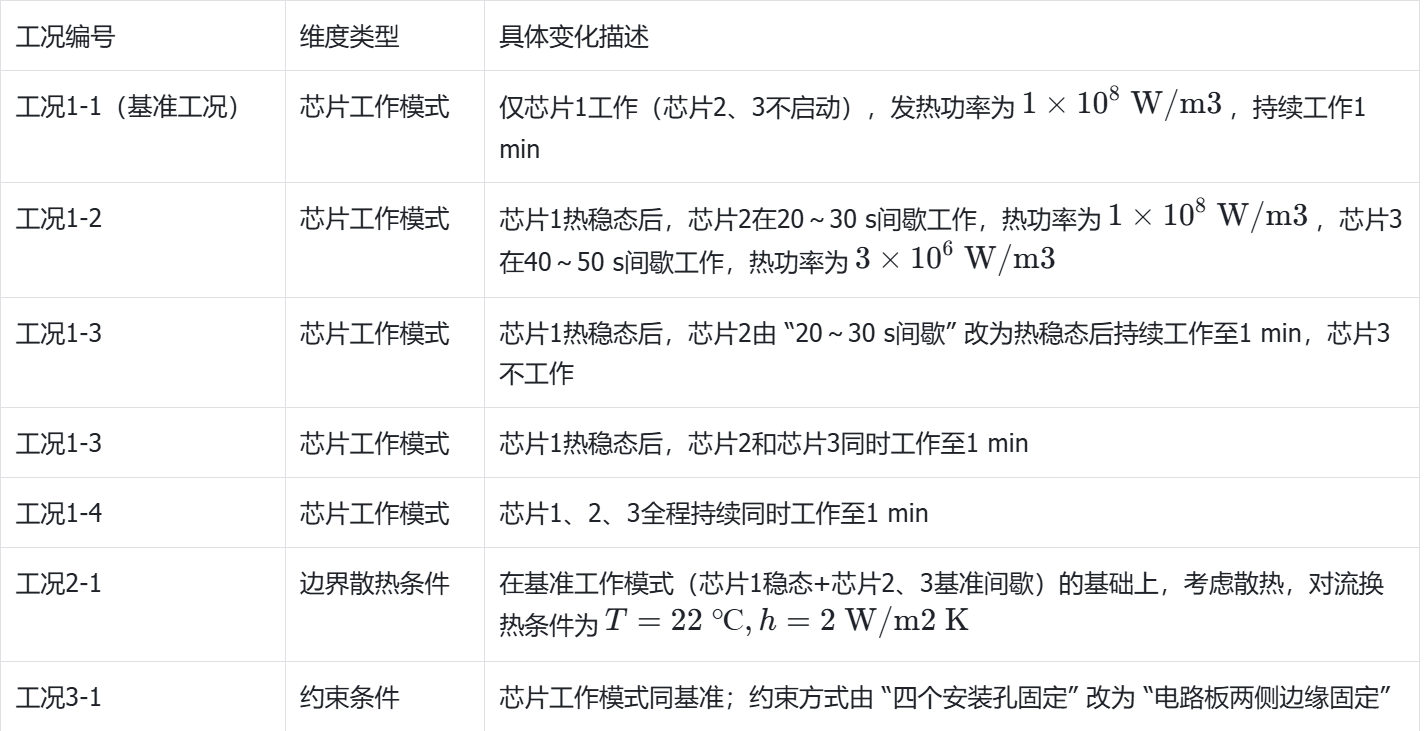

考虑芯片散热效果，取热对流边界条件( T=22\ ℃, h=4\ \text{W/m2K)，并有如下芯片工作时序。

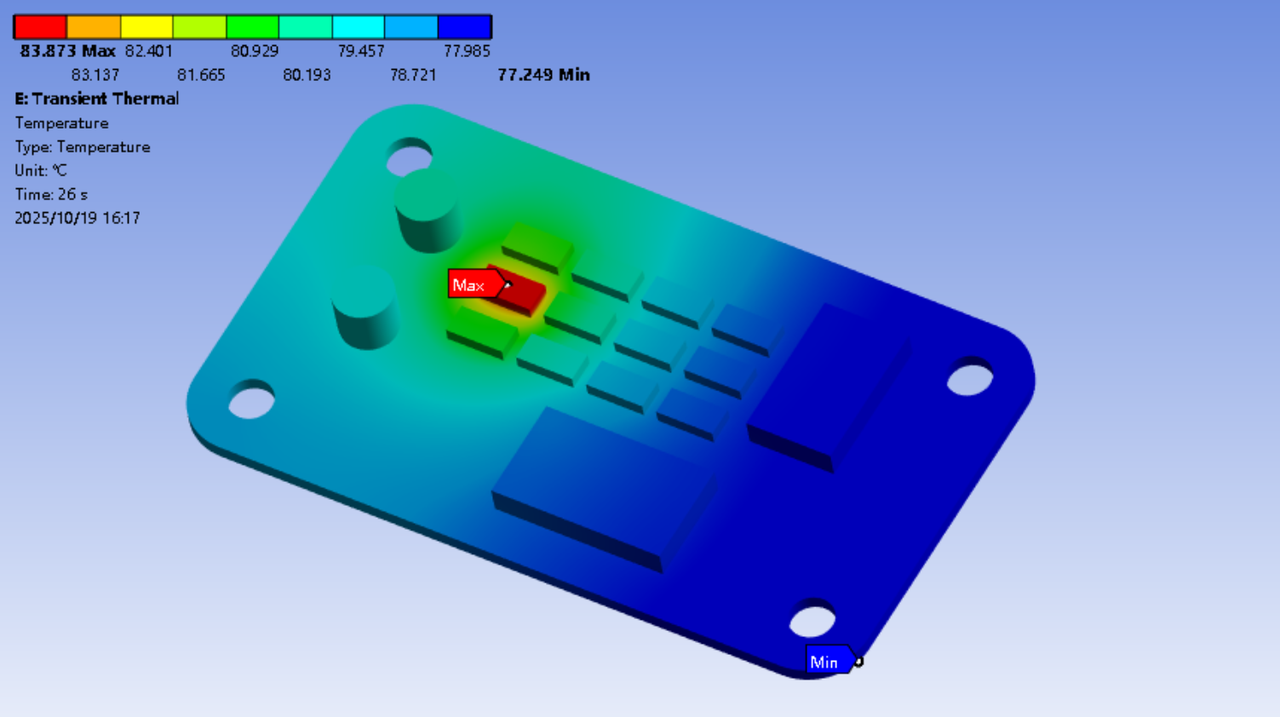

(1)明确 “芯片间歇 / 持续工作时序”“多芯片协同模式” 对电路板温度场的影响规律；(2)量化 “边界散热能力”“基板约束方式” 对瞬态温度场、瞬态热应力场的作用程度；(3)输出各工况下的精准仿真数据（温度分布云图、热应力峰值等），为电子设备电路板的热设计优化、可靠性评估及结构改进提供直接的科学依据。（二）多工况物理系统脚本详解
根据问题描述可知，Workbench脚本开发的核心是批量创建匹配 “稳态热 - 瞬态热 - 瞬态结构” 耦合需求的分析系统，并通过 “组件共享” 减少重复操作、保证工况一致性。下面按 “参数定义→核心函数→主程序” 的顺序，逐行拆解代码逻辑与 Workbench API 特性。1、用户参数定义：控制脚本核心配置

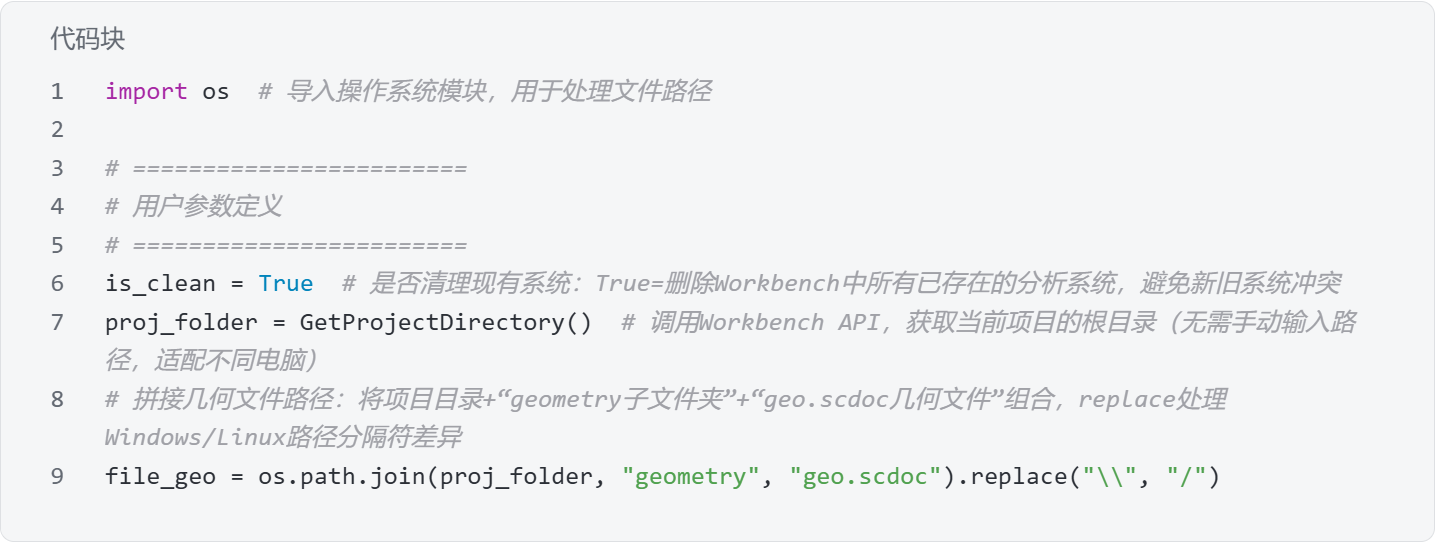

GetProjectDirectory()是 Workbench 专属 API，直接获取当前打开项目的路径，避免手动写死路径导致脚本在不同电脑上失效；
几何文件需提前放在项目根目录下的 “geometry” 文件夹中（命名为 geo.scdoc），脚本通过os.path.join自动适配路径格式（Windows 用\，Linux 用/，replace("\\", "/")统一为/避免报错）；
is_clean=True适合新建项目：若已有重要系统，需改为False，否则会被批量删除。
2、核心函数定义：封装复用逻辑
脚本封装了 3 个核心函数，分别对应 “组件共享”“耦合系统链创建”“初始系统创建”，解决多工况下 “重复操作多、系统关联复杂” 的问题。

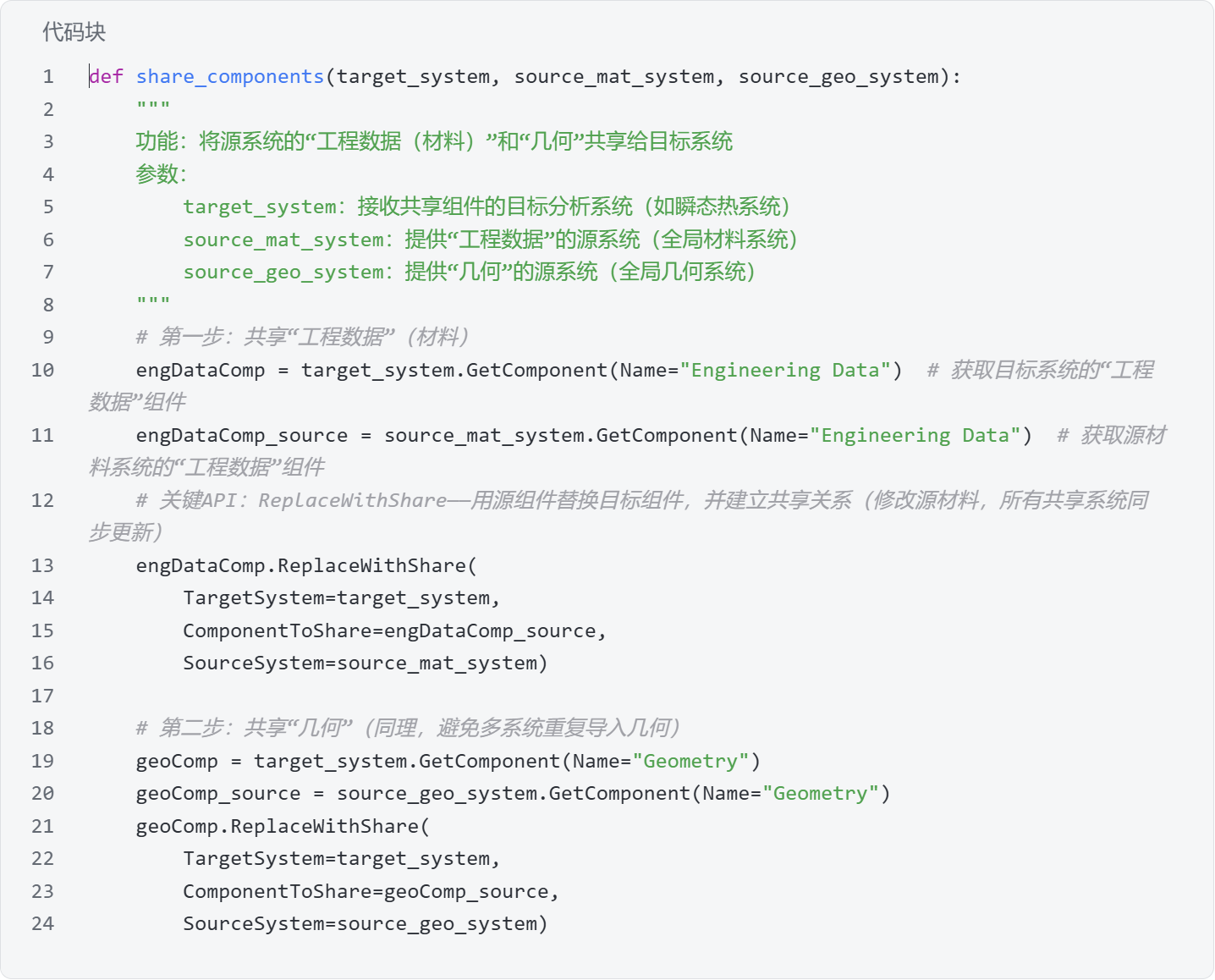

为什么要共享？
所有工况的电路板材料都是 “结构钢”，几何模型也相同 —— 若每个工况都重新创建 “工程数据” 和 “几何”，不仅冗余，还会导致后续材料 / 几何修改时需逐个调整。通过ReplaceWithShare建立共享后，只需修改 1 个源系统，所有工况系统自动同步，大幅减少维护成本。

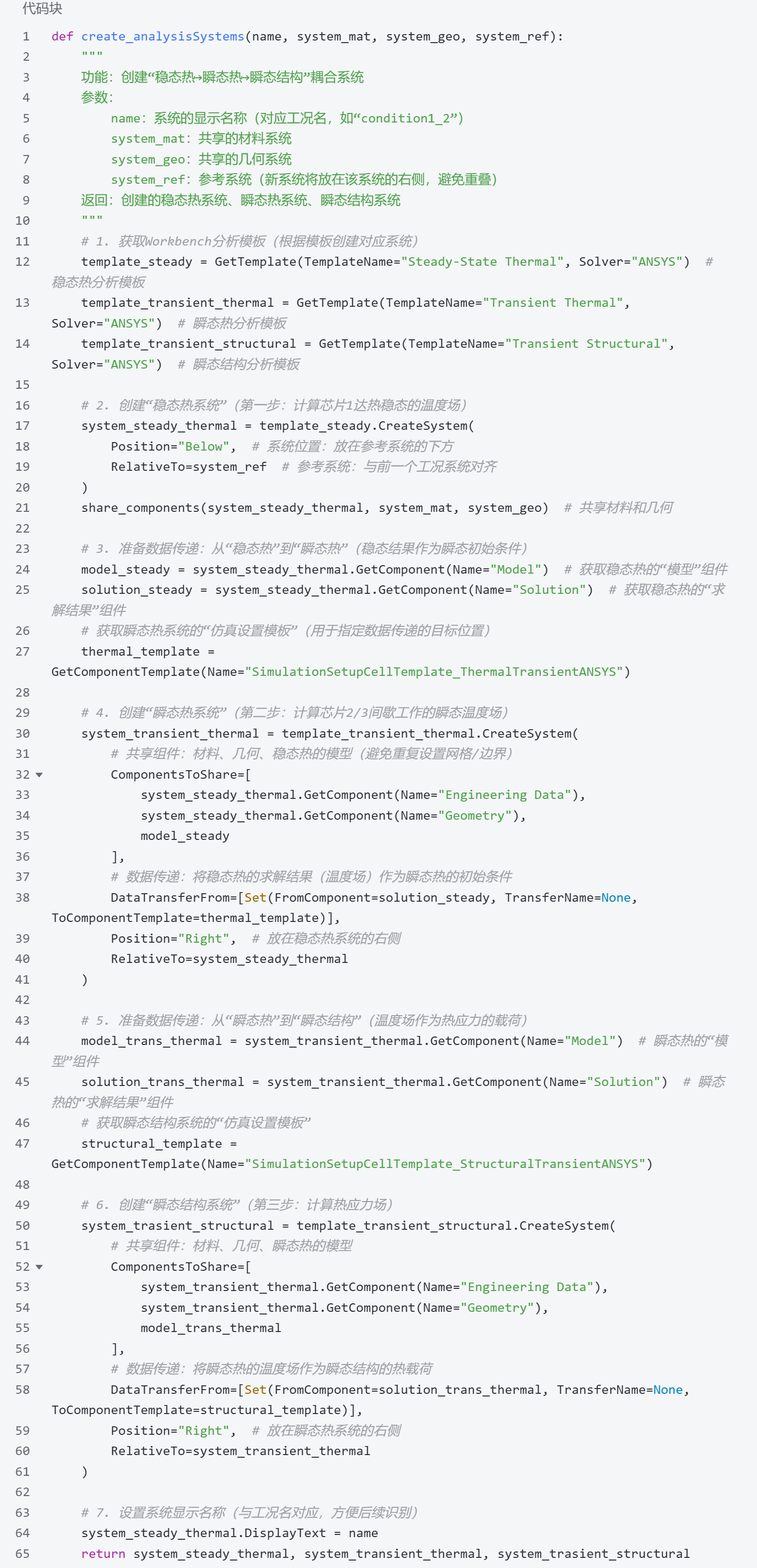

此函数是脚本的核心，针对需要 “先稳态热（芯片 1 达热稳态）→再瞬态热（芯片 2/3 间歇工作）→最后瞬态结构（热应力）” 的工况（如工况 1-2、1-3、1-4、2-1、3-1），自动创建三系统耦合链，并实现数据传递。
以工况 1-2 为例（芯片 1 稳态后，芯片 2 间歇工作）：

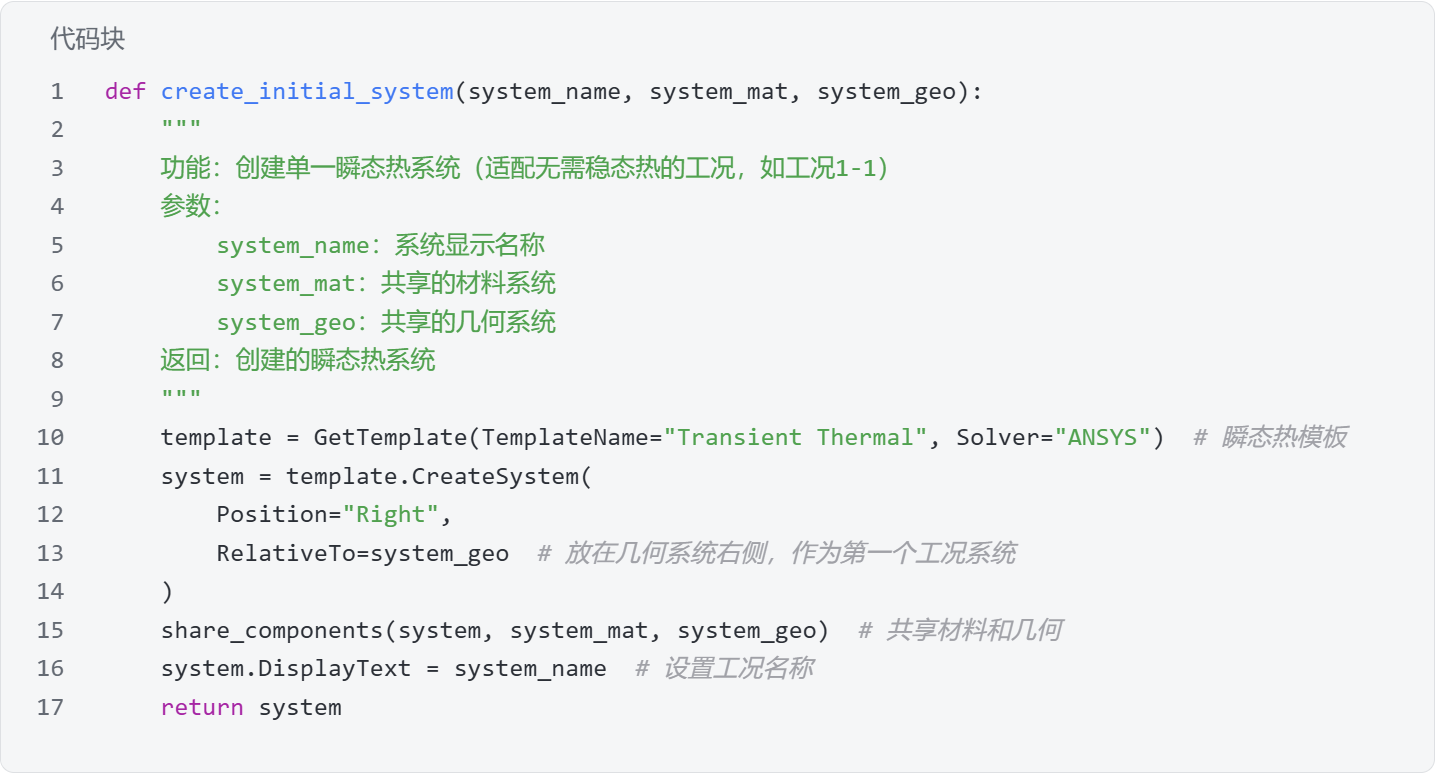

工况 1-1 是 “仅芯片 1 持续工作 1min”，无需先做稳态热分析（直接用瞬态热模拟 1min 内的温度变化，包含热稳态过程），因此单独封装此函数创建单一瞬态热系统。

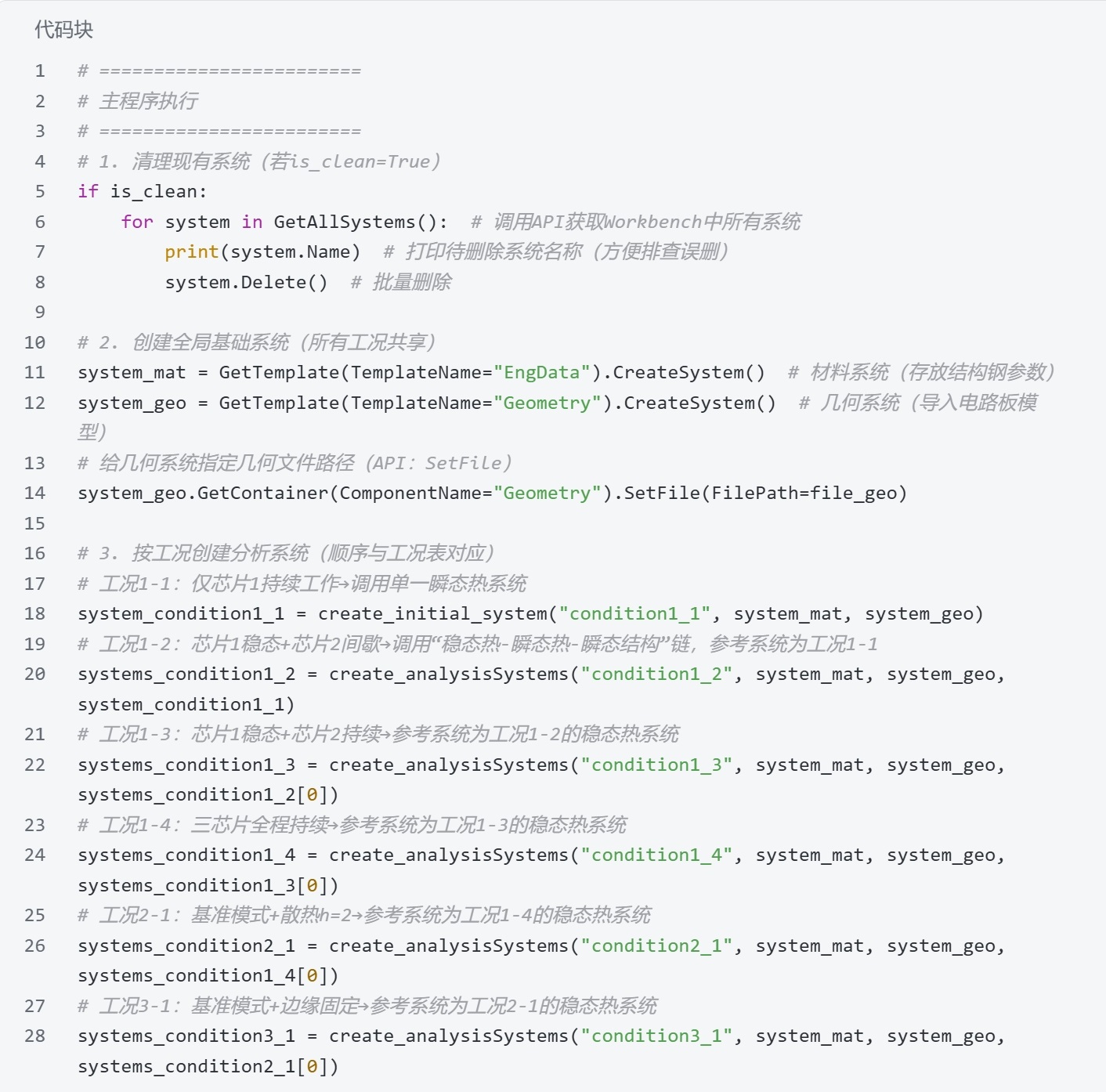

3、主程序执行：按工况批量创建系统
主程序是脚本的 “入口”，按 “清理旧系统→创建基础系统→创建工况系统” 的顺序执行，确保流程清晰、可追溯。
执行效果：
运行脚本后，Workbench 会自动生成如下系统布局（无手动操作）：
1. 最左侧：EngData（材料）、Geometry（几何）；
2. 右侧依次排列：condition1_1（单一瞬态热）→ condition1_2（稳态热→瞬态热→瞬态结构）→ condition1_3（同链结构）→ ... 所有工况系统；
3. 每个系统已共享材料和几何，且完成数据传递配置（如稳态→瞬态的初始条件）。

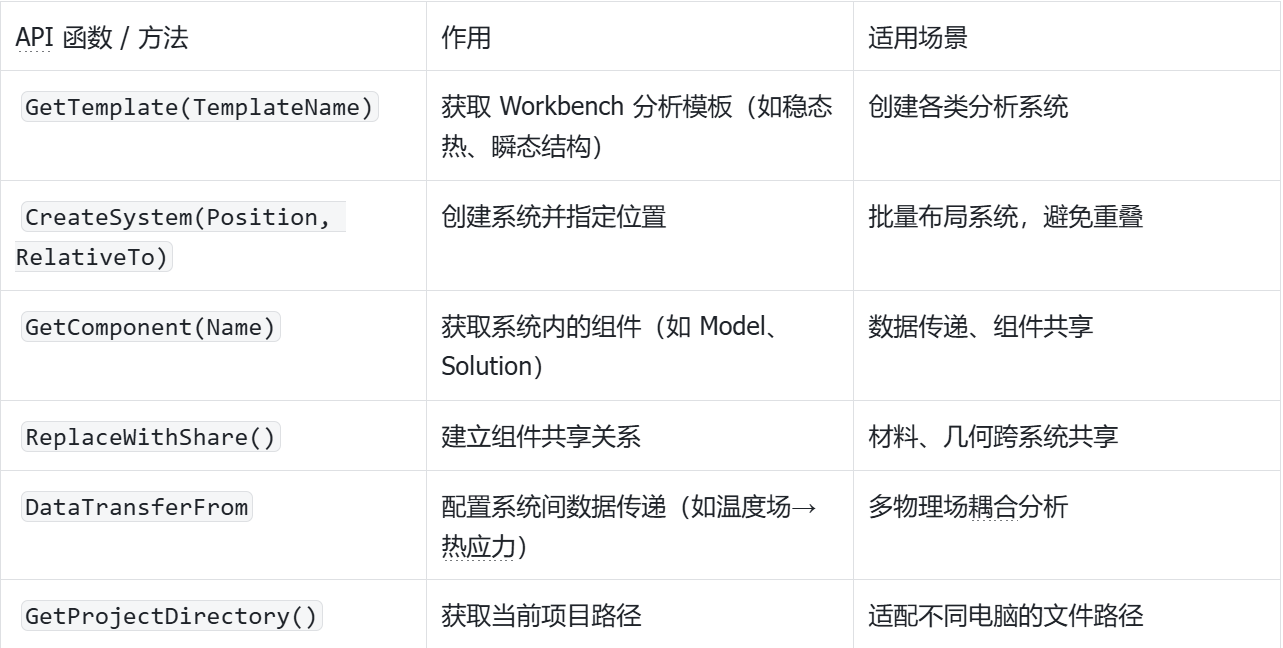

4、关键 API 总结与使用注意事项
注意事项：
几何文件路径需正确：确保geo.scdoc在项目根目录的 “geometry” 文件夹中，否则脚本会报错 “几何文件不存在”；
脚本运行环境：需在 Workbench 的 “Command Window” 中输入python命令执行；或通过 “File→Scripting→Run Script” 选择脚本文件；
工况扩展：若新增工况（如调整芯片功率），只需使用函数1调用代码，修改工况名和参考系统即可，无需重写核心逻辑。
通过以上脚本，原本需要手动创建 1（材料）+1（几何）+1（工况 1-1）+3×5（其他 5 个工况的三系统链）=17 个系统的操作，现在只需运行一段代码即可完成，且避免了手动操作的误差（如数据传递漏设、共享关系错误），为后续多工况参数修改（如调整对流系数 h、约束方式）打下了高效基础。

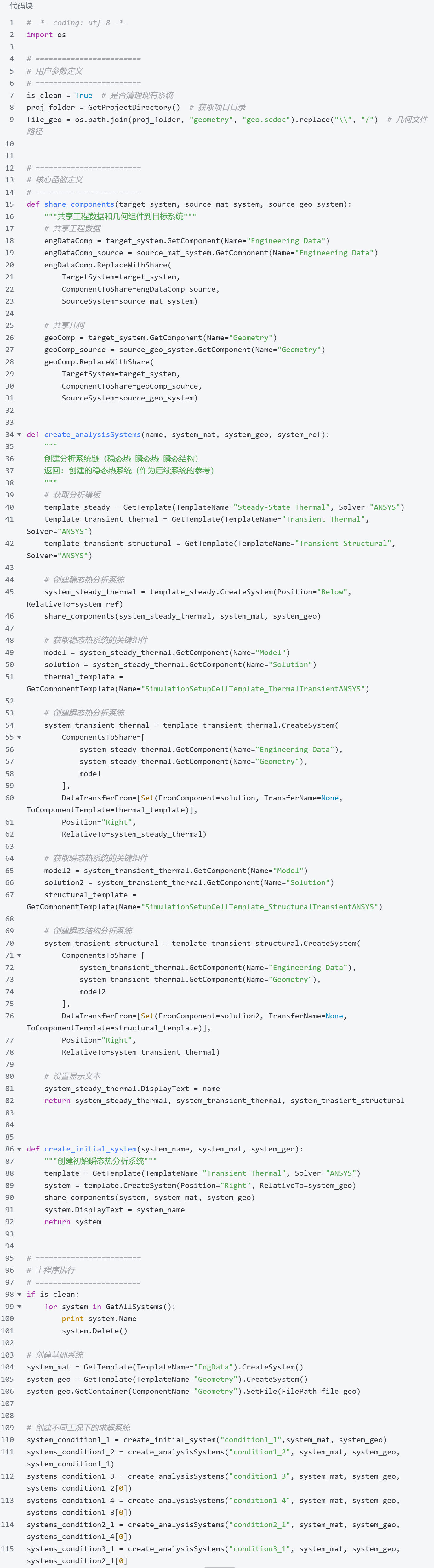

（三）完整程序及其运行结果
当你手动重复创建第 3 个 ANSYS 分析系统时，或许就该意识到：脚本化不是 “可选技能”，而是多工况仿真场景下的 “效率刚需”。
本文从 ANSYS Workbench 脚本开发基础切入，以电路板多工况热 - 力耦合仿真为实战载体，不仅拆解了 “参数定义 - 核心函数 - 主程序” 的完整脚本逻辑，更通过 “组件共享”“数据传递” 等关键 API 的应用，实现了 6 大工况仿真系统的自动化批量构建 —— 只需十几秒即可创建完成，且彻底规避了人工设置误差导致的工况数据不一致问题。
对企业工程师而言，这份脚本不仅是 “代码模板”，更是一套可复用的多工况仿真思路！只需在现有脚本基础上微调参数，即可快速生成新的分析系统，大幅缩短工程设计的迭代周期。
看完这篇，是不是觉得 ANSYS 二次开发没那么难。如果你也在为创建多工况系统处理头疼，不妨试试这个脚本。
此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。
