【机械设计】机械零件的失效、选材与工艺分析

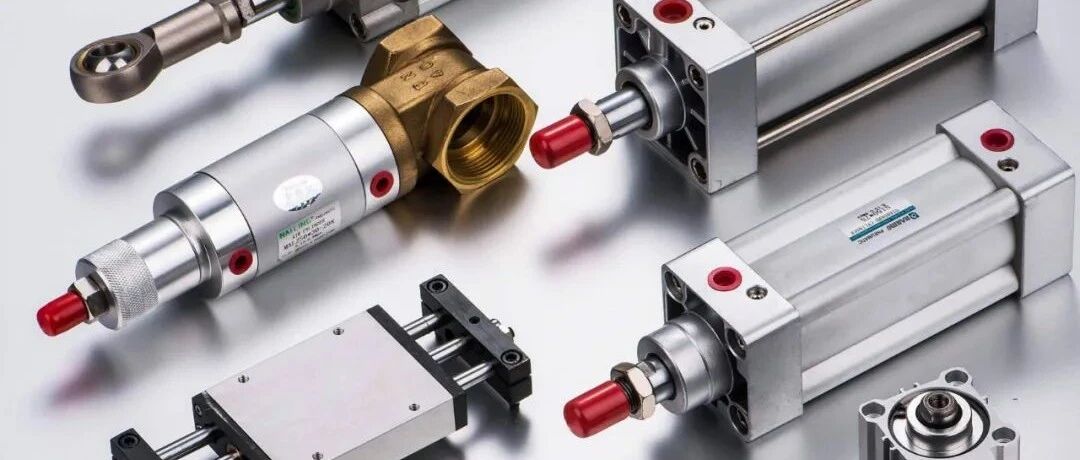

类型的选择 根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸等等，总之在生产中，选用适合的气缸才是最好的 1.类型根据操作形式选类型气缸操作方式有双作用，单动弹簧压入及单动弹簧压出三种方式。在选型的时候，一般情况下会选双作用的气缸，现如今双作用气缸是用的最多的，单作用气缸用于的地方不是很多，在阻挡气缸会用的多些。2.缸径 根据有关负载，使用压力及作用方向确定。 3.行程 确定工作的移动距离，考虑工况可选择满行程及预留行程。 行程课测量得知，一般如果是压紧，或是顶住工件，不要选择满行程，可以把行程留大10mm左右。如果是推送到某个位置，可以选择满行程，但要加缓冲。 4.系列 根据特点条件来选择气缸的系列， 标准气缸，迷你气缸，薄型气缸，无杆气缸，三轴缸，双轴缸，气动手指，摆动气缸等等。 5.缓冲 无缓冲，气缓冲，橡胶缓冲，液压缓冲， 6.磁感应开关 主要检测气缸活塞行程，需要进行检测活塞，以及来进行位置停止，可以选择磁感应开关，一般选取两个 7.安装方式 前后法兰，脚架，单双悬耳，中间铰轴式等等，按安装时考虑。 机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。 -End-免责声明：本文系网络转载或改编，仅供学习，交流所用，未找到原创作者，版权归原作者所有。如涉及版权，请联系删。来源：非标机械专栏
