CCS集成母排是将电池模组中的导电排、控制电路（电压、温度采集）等部件整合成一个模块，以实现电芯高压串并联、温度采集、电压采集、过流熔断等功能，具有集成度高、可靠性好、结构紧凑、体积小等特点，可以节省空间，便于自动化装配，适用于规模化批量生产，在新能源汽车和储能设备等领域广泛应用。
图 奥迪Q6 e-tron 高压电池中的CCS集成母排
近年来，新能源电动汽车行业蓬勃发展，电动车动力核心——动力电池技术也不断进步，不断朝着高安全性、高集成度、轻量化、低成本等方向发展。而作为新能源电池包的关键部件之一，CCS集成母排的材料和集成工艺等也在朝着相同的方向发展着。

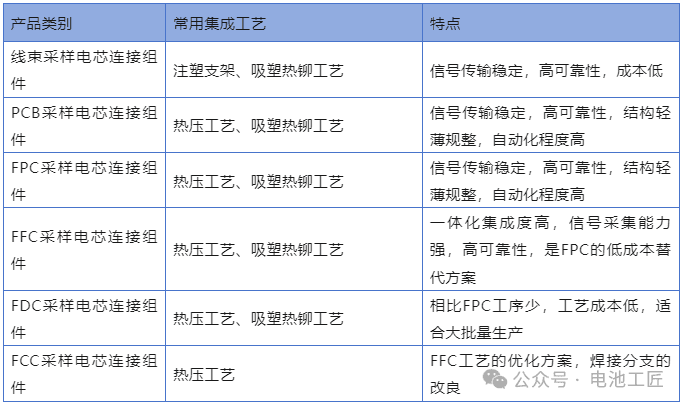

目前，CCS集成母排除了传统的线束方案外，集成化、轻量化等FPC/PCB方案正在快速渗透，此外，更具成本优势的FFC、FDC、FCC方案也在不断推进中，同时集成工艺也有注塑支架、吸塑热铆、PET膜热压、模切PC等。总的来说，目前CCS集成母排形式多样，各有优势，应用终端可根据不同应用场景选择最佳方案。
下面，我们来看看几种常见的CCS集成母排：
1、线束-CCS

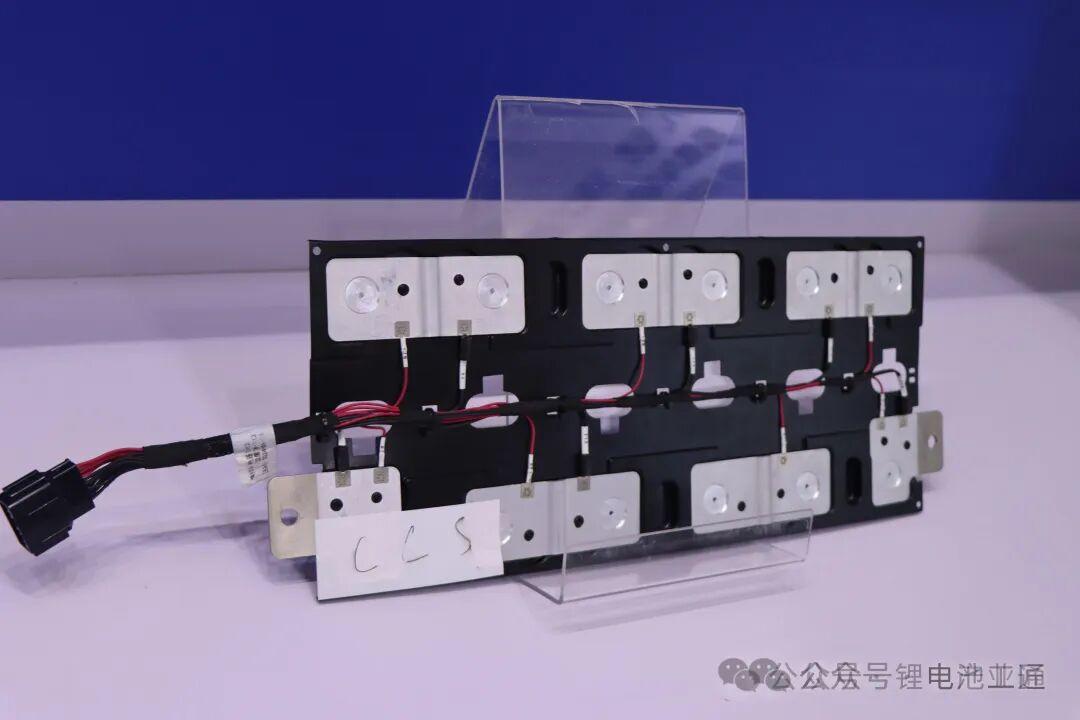

图 线束+吸塑板的CCS，摄自CIBF2024 硅翔展台
常用结构：线束+采集端子+NTC+导电铝排+注塑/吸塑支架
特点：
➢ 一体化结构，工艺成熟
➢ 信号传输稳定、可靠，电压、温度采集均采用独立的线束连接
➢ 具有成本优势
➢ 自动化程度较低
2、PCB-CCS

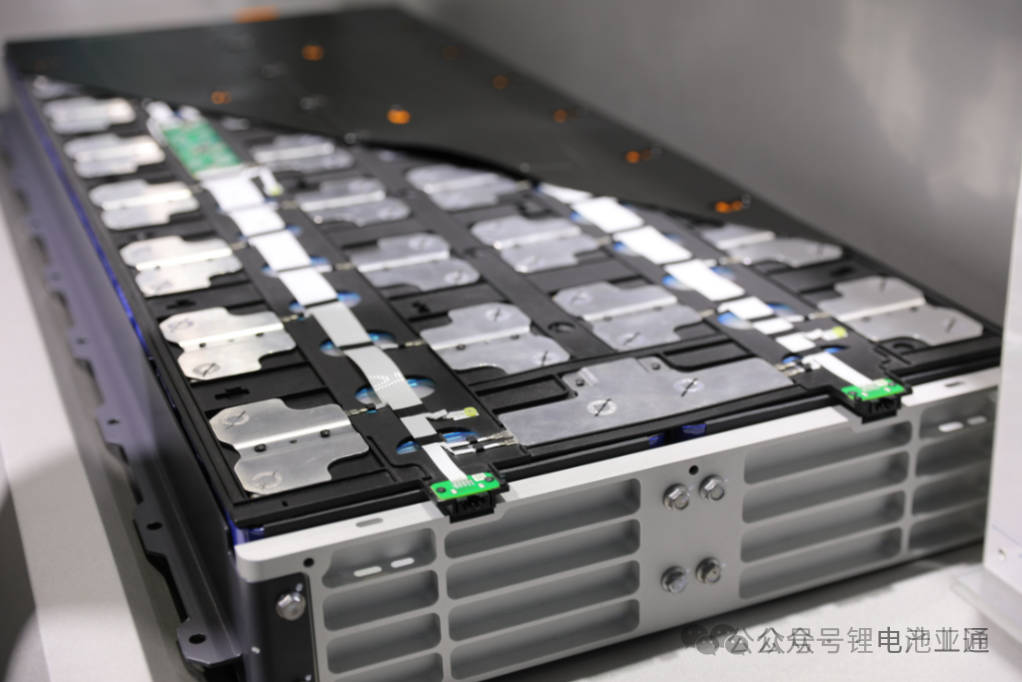

图 采用PCB的CCS方案，摄自瑞浦兰钧展台
常用结构：PCB+镍片+导电铝排+吸塑热铆或PET膜热压
特点：
➢ 一体化集成结构，产品轻量化
➢ 信号传输稳定、可靠，电压、温度采集采用一体设计的PCB实现
➢ 自动化程度高
3、FPC-CCS

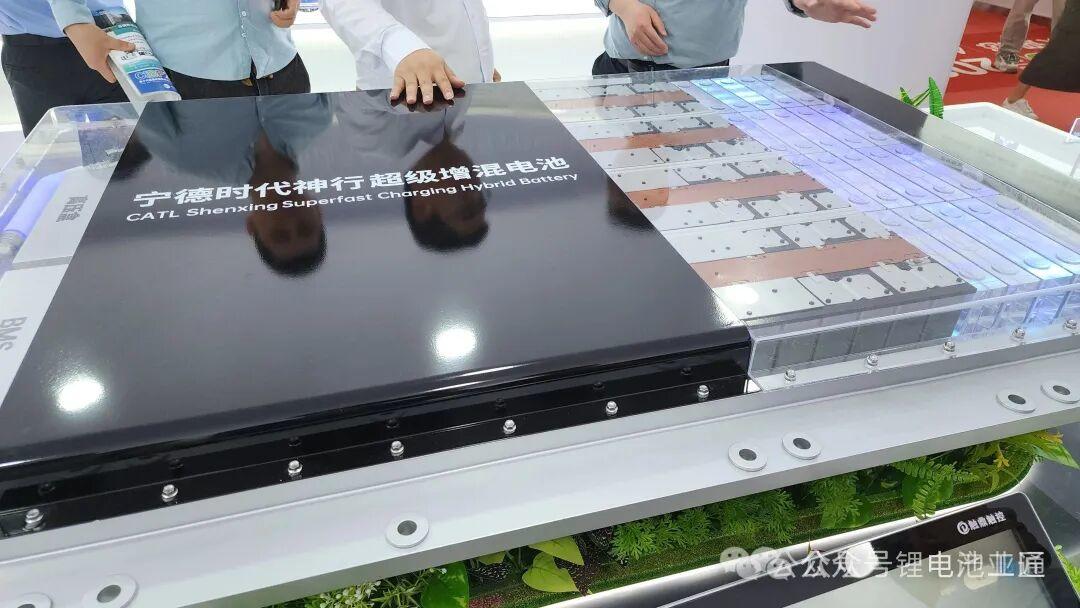

图 采用FPC-CCS的电池包，摄自CIBF 宁德时代展台
常用结构：FPC+镍片+导电铝排+吸塑板或PET膜热压
特点：
➢ 超轻量化结构，整体强度和绝缘性能优异
➢ 信号传输稳定、可靠，电压、温度采集采用一体设计的FPC实现
➢ 自动化程度高
➢ 相对成本较高
4、FFC-CCS
图 采用FFC-CCS的电池模组，摄自上海车展 瑞浦兰钧展台
常用结构：FFC+镍片+导电铝排+吸塑热铆或PET膜热压
特点：
➢ 轻量化结构，适用于长款模组采集设计和降本
➢ 优异的信号采集能力，信号输出稳定、可靠
➢ 自动化程度高
5、FDC-CCS
FDC采用模切制程加工，布线通过圆刀，相比FPC蚀刻加工，工序少，加工时间短，工艺成本减少30%左右，适合大批量生产，且制程环保，可应用于电池包电气系统及CCS模组集成，是FPC的降本方案之一。

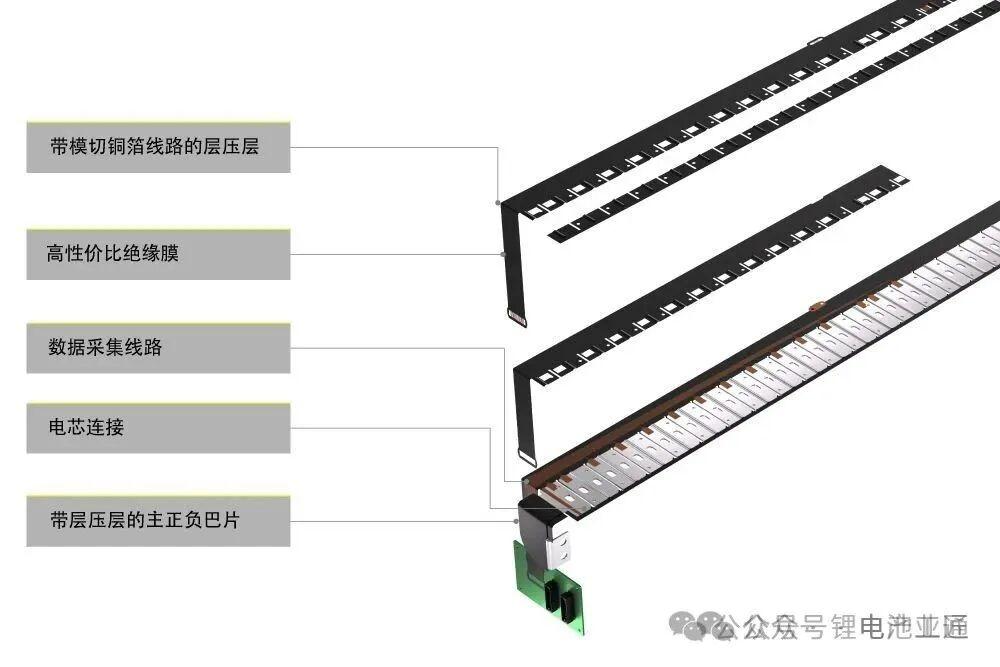

图 FDC-CCS，图片来自 ENNOVI
上图中ENNOVI发布方形CCS，采用模切FDC替代FPC，还实现了直接从线路板延伸出铜片以采集电压信号，而无需使用额外的镍片。
5、FCC-CCS

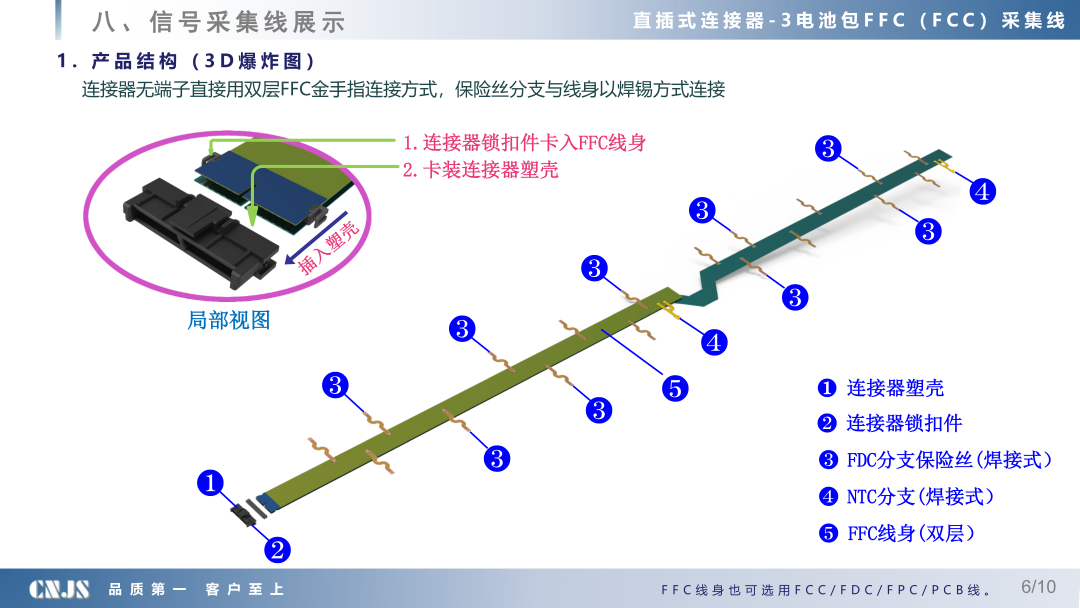

图 FCC采集线结构示意图，图片来自精实电子
柔性扁平电缆连接柔性模切电路（Flexible flat cableconnect flexible die-cut circuit，FCC）是采用FFC接枝FPC/FDC的一种新型信号采集组件，属于FFC工艺的优化方案。
FCC信号采集组件主体为FFC，在FFC上开窗锡焊接枝FPC或FDC，通过 FPC或FDC 与铝巴进行超声波焊接，替代锡焊镍片与铝巴的激光焊接实现电压采样需求，实现无镍片电压采样，降低成本。
目前行业内FCC方案量产企业较少，大多数企业还在验证中。量产企业中，西典新能表示FCC新技术产线已正式投产，并拿到首个签约订单。
