黄永刚晶体塑性进阶培训：HCP 适配/JC 本构耦合/孪晶/损伤

我们的黄永刚晶体塑性基础课程自举办以来，以深入简出的方式介绍讲解了晶体塑性UMAT本构及其vumat改写方法。

1.FCC/BCC改成HCP

黄永刚本构模型适用于立方晶体，FCC/BCC，由于三个轴是相互正交的，通过输入三指数来描述，

(hkl)用于晶面，[uvw]用于晶向

在黄永刚的UMAT中可以根据输入的三指数，自动生成所有的滑移方向s^((α))和滑移面法向m^((α))。但是该代码不适用于密排六方的本构晶体。

对于密排六方晶体（HCP）结构，滑移面和滑移方向通常采用四指数法来描述：

(hkil) 用于晶面， [uvtw] 用于晶向

本教学提供基于输入的四指数自动生成所有滑移方向和滑移面法向的代码，适用于HCP的晶体塑性计算，并提供材料参数说明。

2 加JC本构

Johnson-Cook本构模型用于描述材料在动态载荷下的本构行为，其核心思想在于材料的流动应力取决于塑性应变、应变率和温度三者耦合作用。可以在黄永刚晶体塑性的UMAT中加入JC本构模型，使该本构模型考虑应变率硬化和温度软化。

修改方法在于修改硬化模型，其硬化模量计算公式如下：

上述模型中前两项为Bassani硬化模型，黄永刚程序里有，第三项为JC本构中的应变率硬化和温度软化项。修改后的本构计算效果如下图所示。

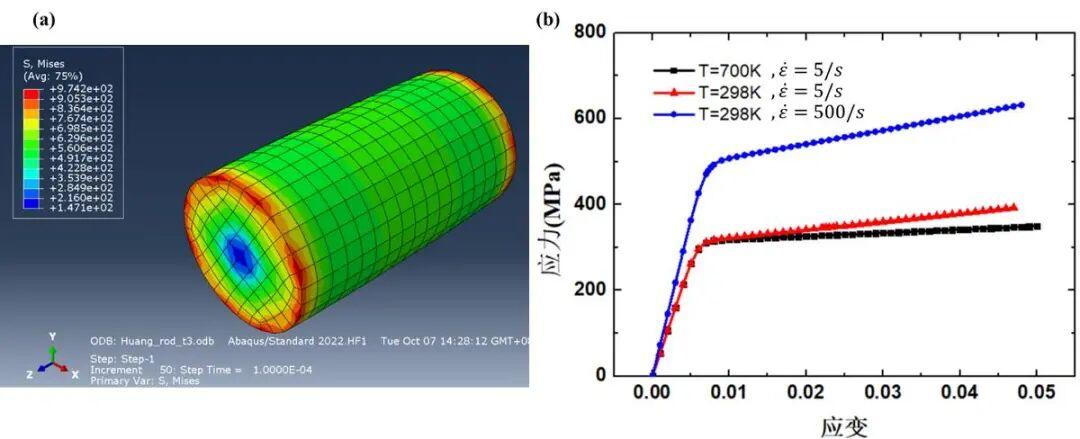

图 1 本构模型应力-应变曲线，(a) 单晶压缩模型，(b)不同应变率、温度的应力应变曲线

3 Voronoi多晶结构进行材料随机取向赋值脚本

晶体塑性本构用于描述单晶的行为，然而大多数材料是由多晶构成的，采用晶体塑性UMATs进行多晶的仿真，可以借助Voronoi多晶模型，即生成具有多晶结构的代表性体积单元、模型。如下图所示。

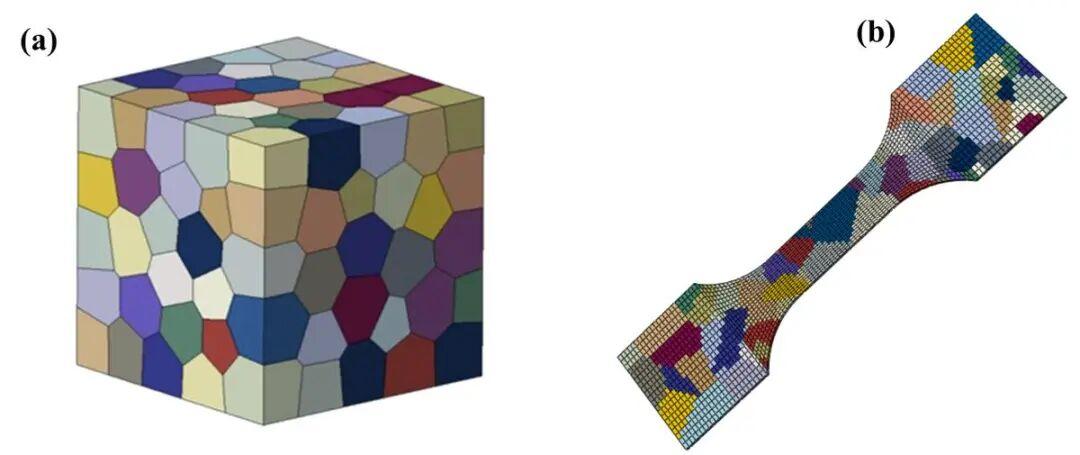

图 2 多晶结构的代表性体积单元、模型

当晶粒较多时，采用人工给不同晶粒逐一设置材料取向信息过程繁琐，可以采用脚本进行取向赋值，脚本支持随机取向或者具有织构的取向。

4 在滑移的基础上考虑孪晶系

在传统晶体塑性理论中，除了常规滑移变形外，还引入孪晶作为另一种独立的塑性机制。当考虑了孪晶后，模型变为：

这类模型还可以拓展为形状记忆合金相变+塑性的晶体塑性本构。

5 修改VUMAT

UMAT主要应用于隐式分析，而对于大变形接触问题，隐式分析往往计算效率较低。对于接触、碰撞、冲击等问题采用VUMAT往往具有更高的计算效率和收敛速度。可以将UMATs修改为VUMAT，用于隐式分析。本教学提供修改方法、代码及案例。

6 添加损伤本构

晶体在滑移的作用下如何产生永久变形。采用黄勇刚晶体塑性本构可以模拟出晶体在恒定载荷下产生的蠕变。由于塑性变形进一步地会出现刚度下降，承载力下降的情况。标准的晶体塑性模型，无法描述这一现象，但如果在此基础上引入连续损伤本构模型，定义损伤因子，并将连续损伤因子与切应力关联，可以实现对材料损伤的仿真。其建模思路如下图所示：

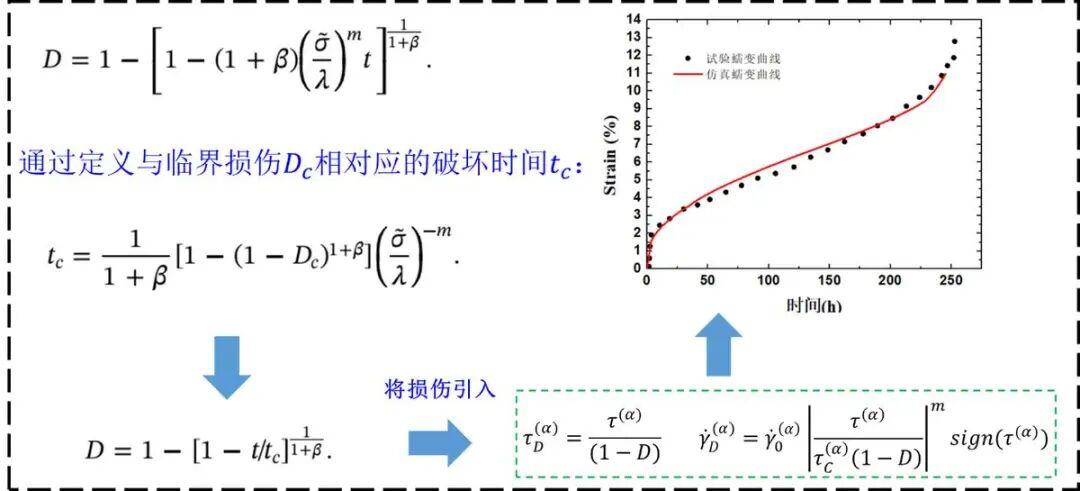

图 3 晶体塑性蠕变损伤本构建模思路

上述（1）-（6）的修改可以根据用户的材料特性，科研需求，组合定制本构子程序，可以提供教学+代码+案例，或者单独提供代码+案例。
