ABAQUS多孔结构建模2D

7小时前浏览1

ABAQUS二维随机多孔结构建模，可有效表征孔隙随机分布与连通特性，结合有限元方法精确模拟在复杂载荷下的力学响应与损伤演化过程，或进行孔隙区域内的流体模拟渗流分析。本案例介绍在ABAQUS内建立随机分布的多孔结构二维模型。

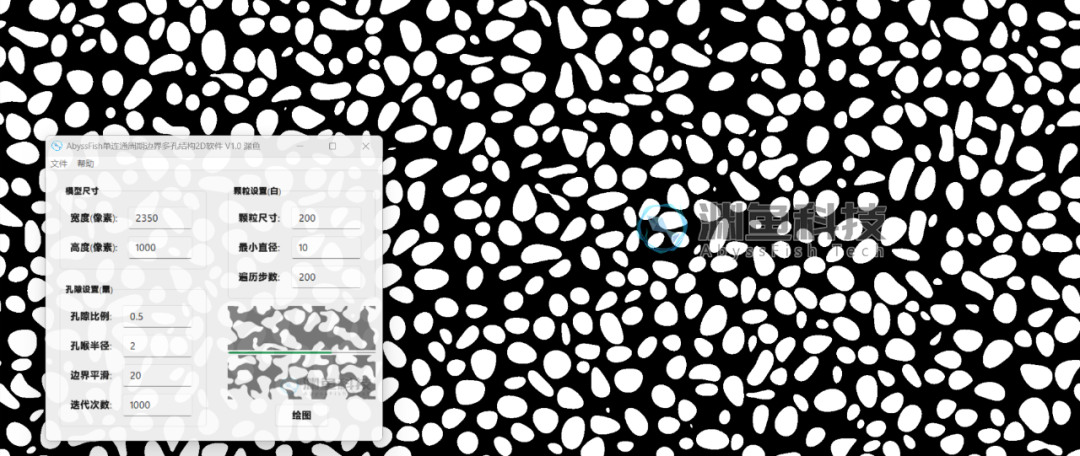

多孔结构模型采用单连通周期边界多孔结构2D软件参数化生成，模型为png格式的图片文件。

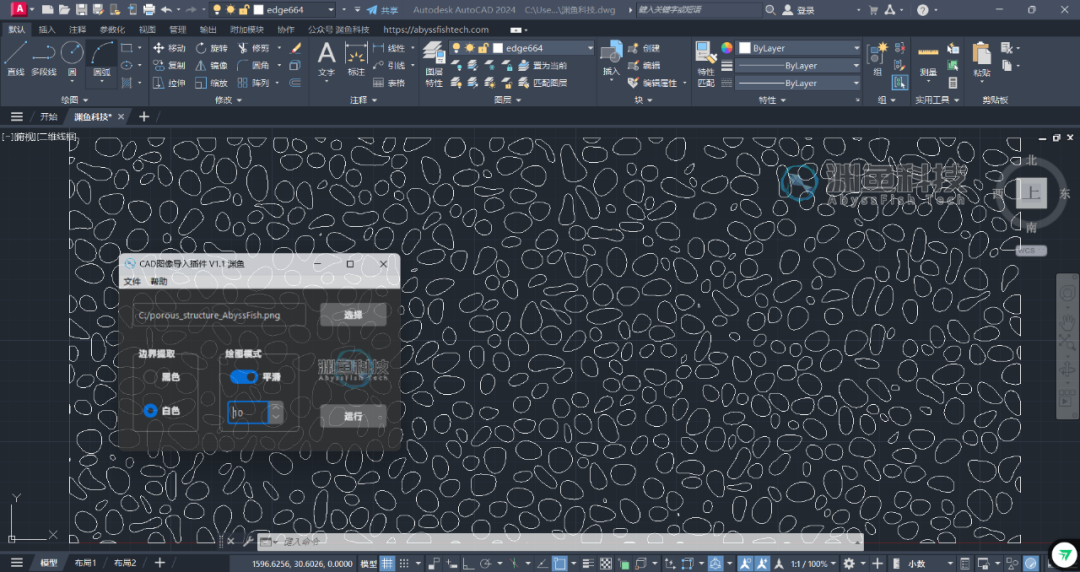

采用CAD图像导入插件将多孔结构模型导入到AutoCAD内转换为CAD文件。

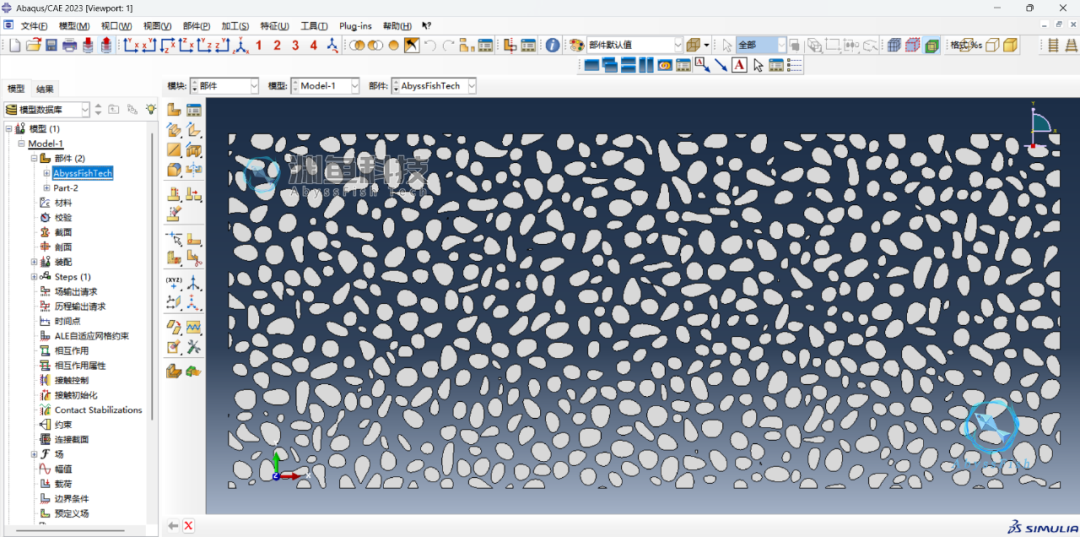

将CAD文件进行面域生成预处理后导出为iges格式文件，并导入到ABAQUS内建立部件。

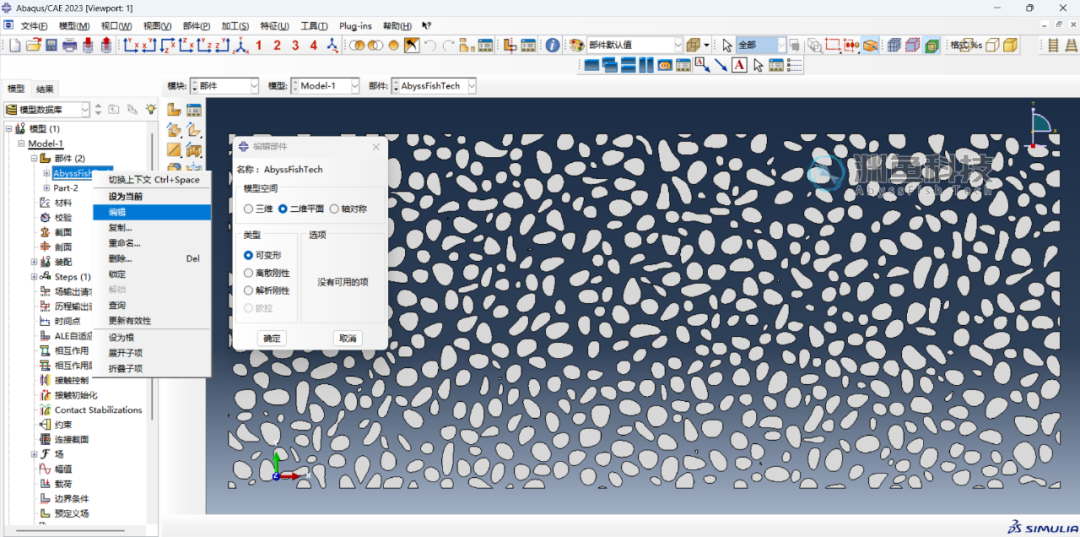

在部件编辑中将模型空间更改为二维平面。

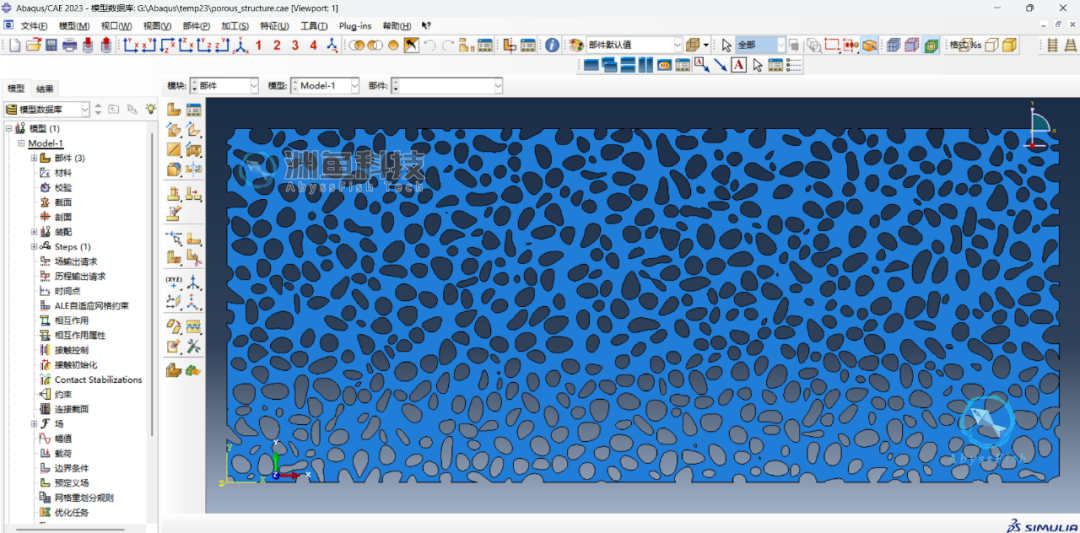

新建一个与原模型尺寸相同的矩形部件，并在装配中与导入的部件进行切割几何操作，建立多孔结构二维模型。

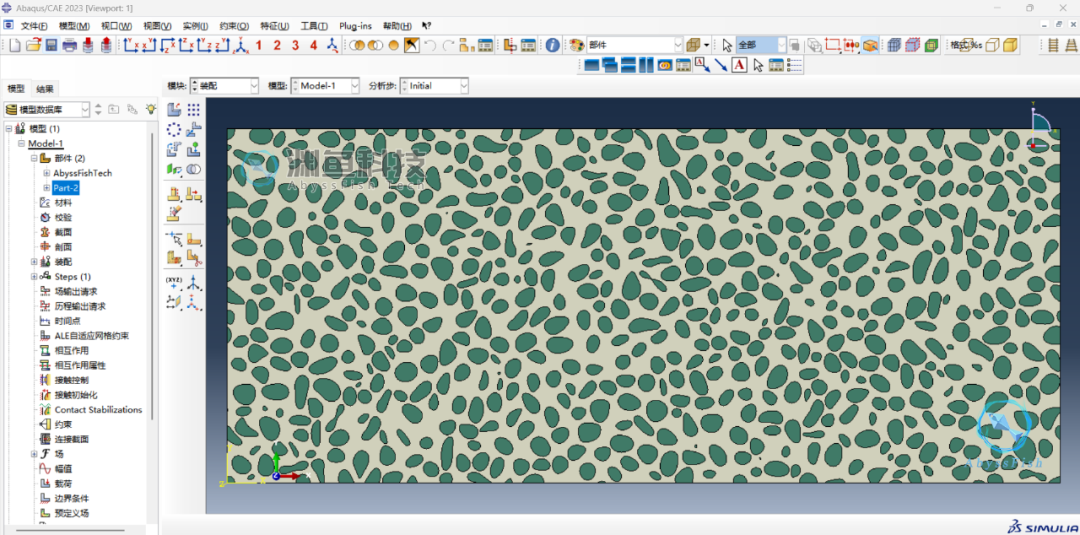

也可与导入的部件装配建立孔隙＋颗粒两相材料模型。

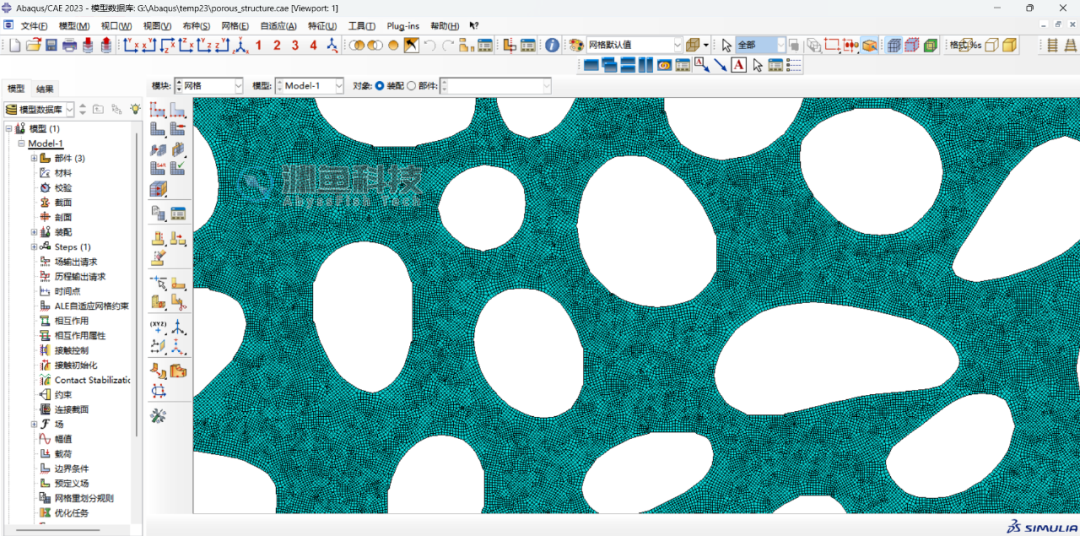

可进行网格划分及完成后续的多孔结构仿真模拟。
