ABAQUS后处理截面力获取方法

3天前浏览21

最近有小伙伴后台问，在ABAQUS中如何获取截面力，本文进行说明如下。

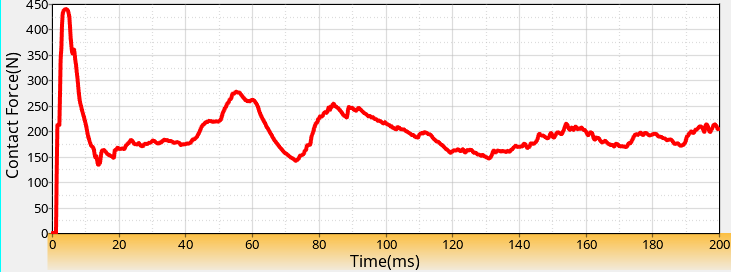

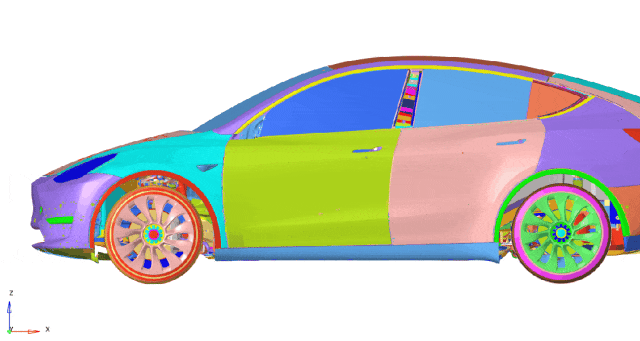

背景：在结构受力过程中，截面力对整个结构体系的性能设计非常重要，如在汽车碰撞中，通过设计合理的结构，将截面力在某位置进行引导，进而提升整个系统的碰撞性能。又或在热仿真中，可以通过获取某个结构的截面力，进而判断这个结构在整个寿命周期内是否满足要求，不同的软件获取方法有所差异，但其结果是一样的。

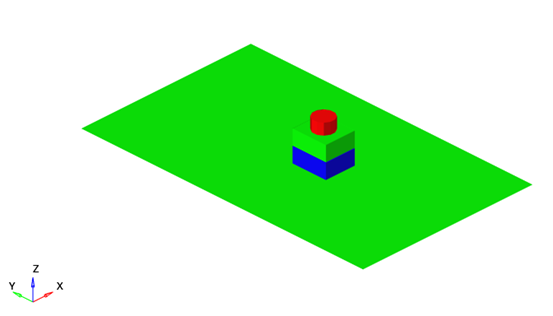

例如：某个结构通过螺栓进行预紧连接，根据截面力判断螺栓预紧力加载是否符合要求。

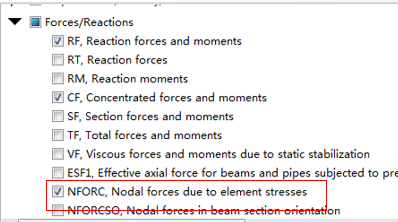

步骤一：在ABAQUS中提取截面力需要在前处理中设置节点力NFORC，如下

或在关键中编辑加入该关键字：

在*Element Output中加入关键字NFORC

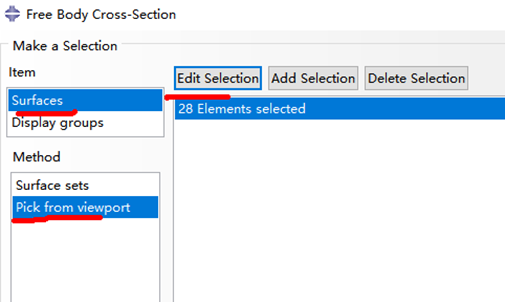

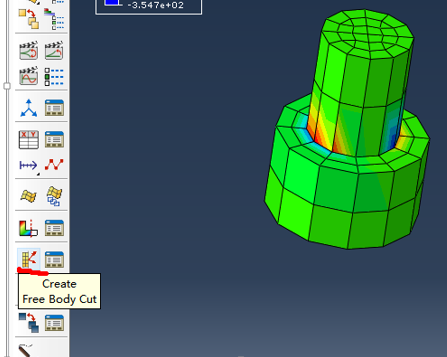

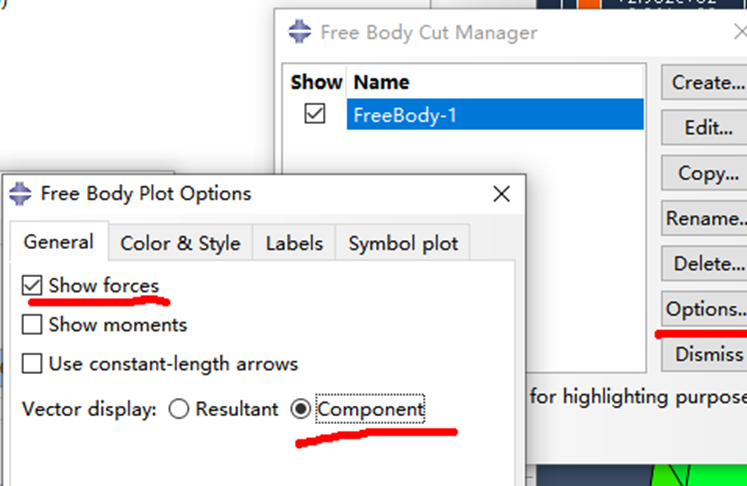

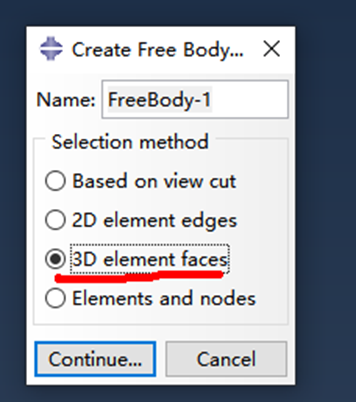

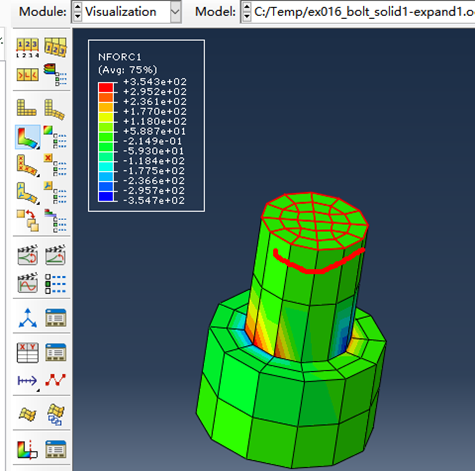

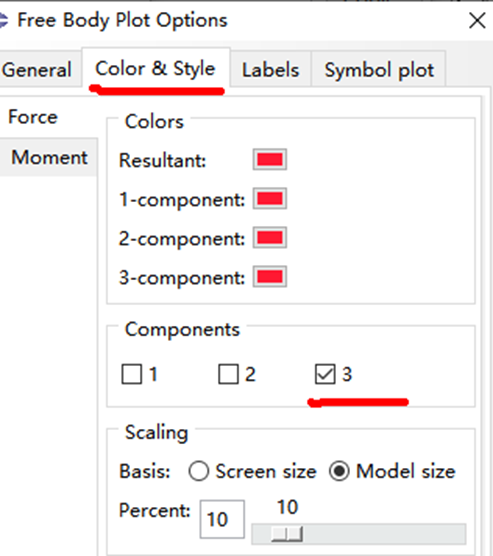

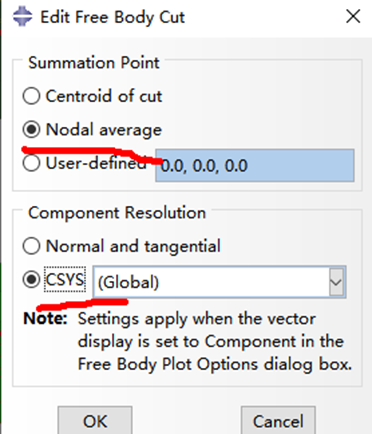

步骤二：后处理流程如下：

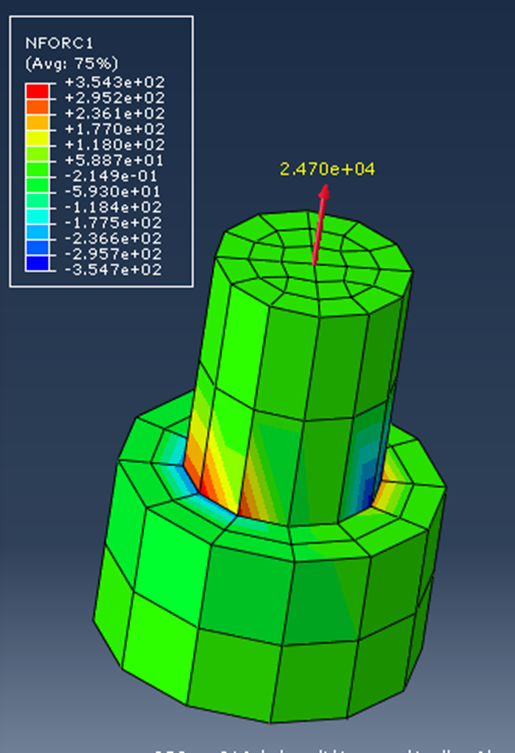

结论：通过查看该截面力截面力为24700N与加载的螺栓预紧力25000N接近，即加载符合要求。
