为啥现在在哪都能看到IQ调制/解调器？

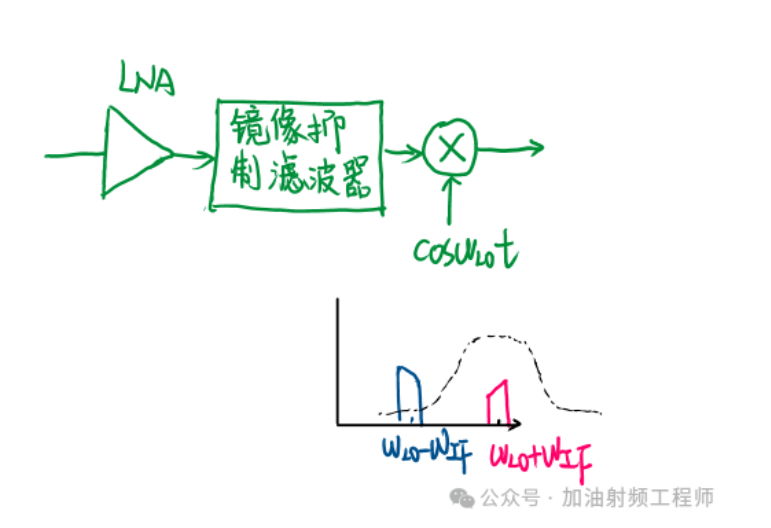

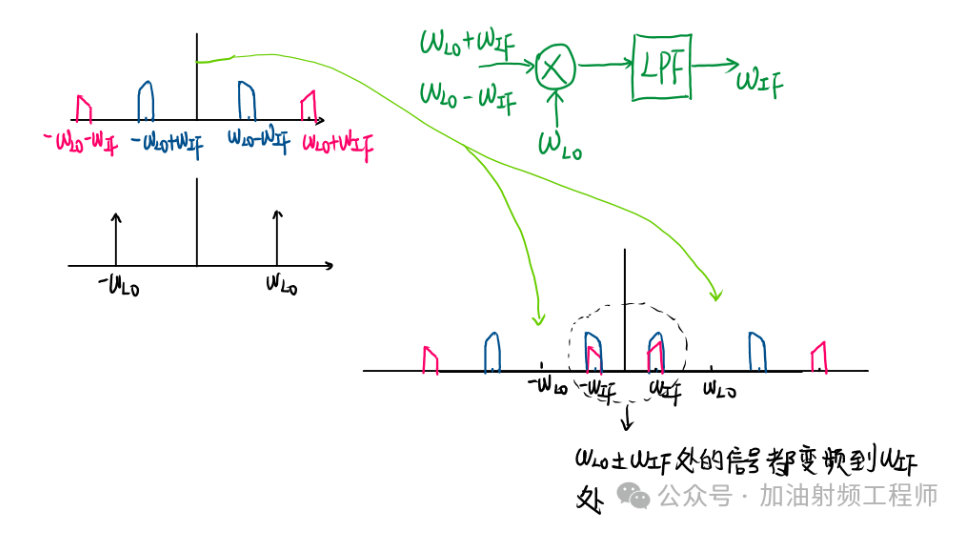

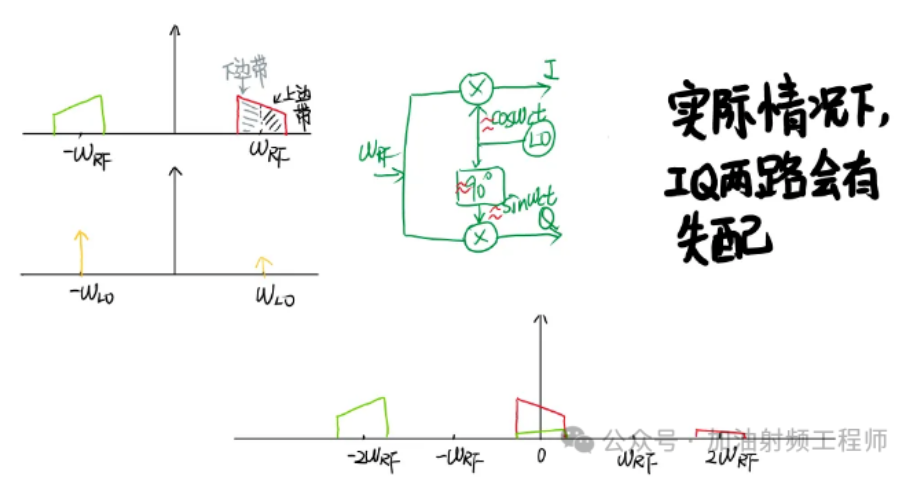

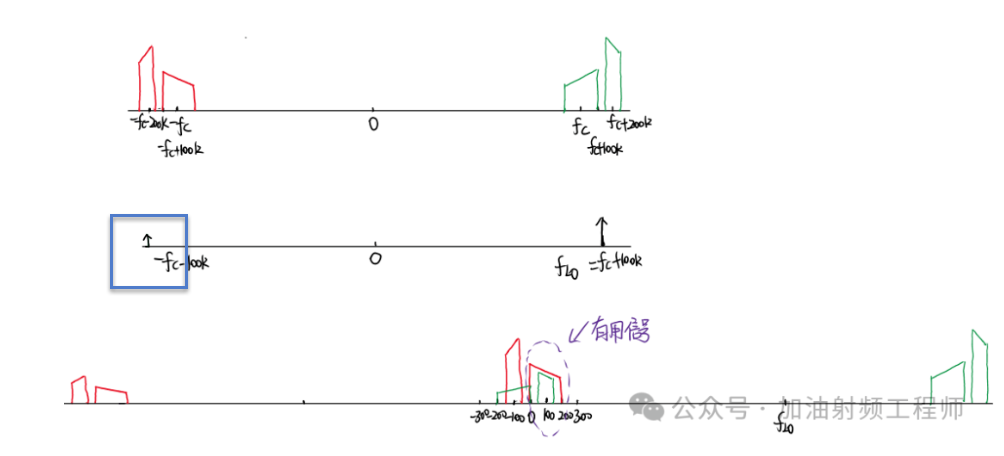

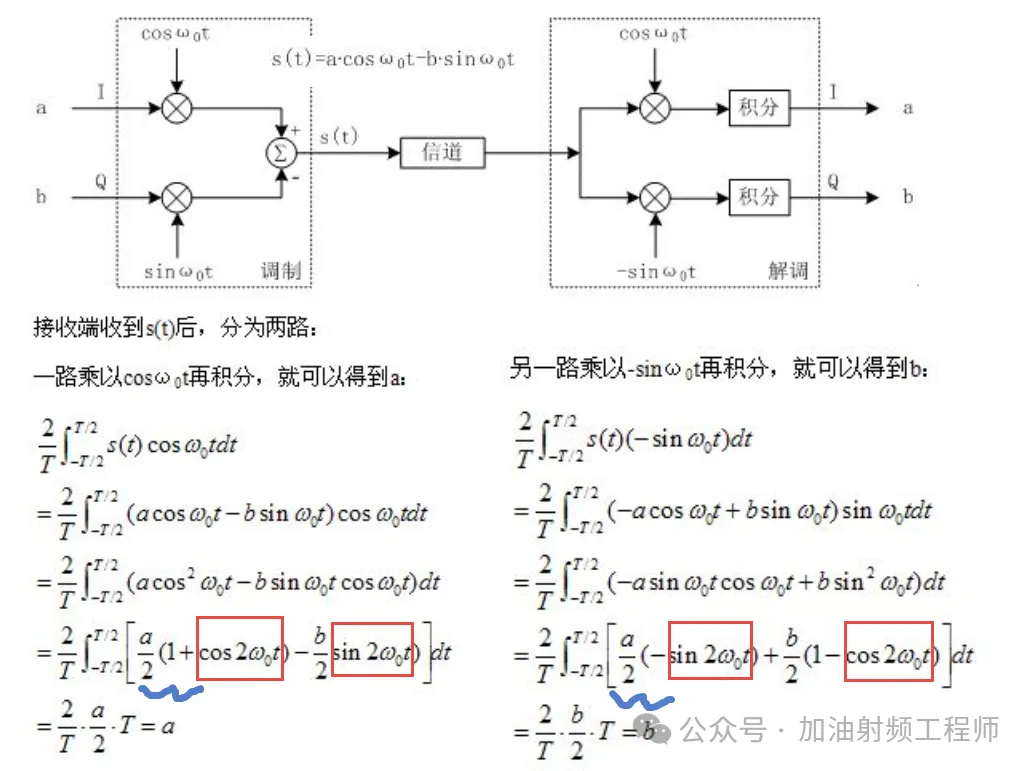

很久很久以前，至少对于我来说，还是很少会接触到IQ两路的，一般就是单路直接给到ADC。但是随着现在零中频架构，低中频架构的芯片越来越流行，I路和Q路，就经常会在眼前出现。分成I路和Q路，原因1的好处是有的，原因2的好处也是有的，只不过，可能应用的地方有点不同。在超外差接收机架构中，有镜像干扰一说，即镜像频率处的干扰，假设本振信号的频率为wLO，中频的频率为wIF，则当输入频率为wLO+wIF以及wLO-wIF时，都会产生同样频率的中频。如果其中一个是有用信号，记为win；那么另外一个就是有用信号的镜像干扰，记为wim。在超外差接收机中实现镜像抑制，主要是靠混频器前面的镜像抑制滤波器。而零中频和低中频架构中，天生就具有镜像抑制特性，而这一特性的来源，就是IQ架构。IQ架构，也可以称为复数混频器，也就是说，进来的信号，要么和正频率混频，要么就是和负频率混频。虽然说，因为有IQ失配的存在，IQ架构还是会同时产生正负频率，但是幅度已经大幅度的衰减。 为了和高中频有一个衔接，先从低中频架构开始，下图已考虑了IQ失配。此时，虽说架构本身具有镜像抑制特性，但是如果镜像干扰太大的话，那也无能为力。但是低中频架构还是能用在一些特定的指标下。比如说，对于GSM系统，镜像频率正好处于邻信道，而GSM邻信道干扰(@fc+200KHz)只要求是9dBc，这个镜像抑制指标还是比较容易满足的。那在零中频架构中，镜像干扰就是有用信号本身，那是不是就没有镜像干扰了呢？也不完全是,如下图所示。此时，由于IQ失配，信号的质量还是会受自身频谱的影响。在文献[1]中，对IQ调制和解调的框图和推导是这样的。
假设射频信号s(t) = A(t) * cos(2πf₀t + φ(t))，其中，A(t)是幅度信息，φ(t) 是相位信息。像QAM这些调制方式，主要是通过同时改变幅度和相位信息来传递信息的。s(t) = [A(t)cosφ(t)] * cos(2πf₀t) - [A(t)sinφ(t)] * sin(2πf₀t)并定义：I路为A(t)cosφ(t)，Q路为A(t)sinφ(t)，那结合上面的调制解调框图，在基带接收端就可以得到A(t)cosφ(t)和A(t)sinφ(t)。然后再进行一些运算，比如说两者平方相加开根号，得到A(t)，然后相除取arccot（实际基带是这么处理吗？）。
