Multiholes，What's new with Catia V5-6R2024GA?
Hello,老铁们,今天我们学习一下V5-6R2024GA版本新功能:批量打孔,想必这个功能也是过去很多小伙伴都在苦苦追求的功能, 在新的版本呢,终于等到＂你＂，虽然你不是那么尽如人意．首先我们看一下原文关于这个功能的解释（英文版）：

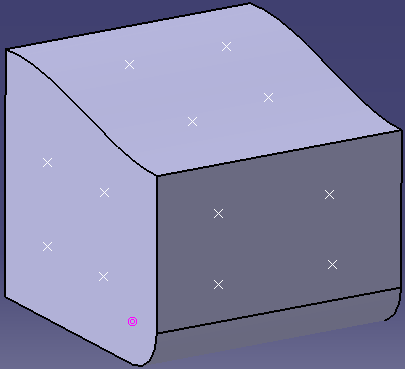

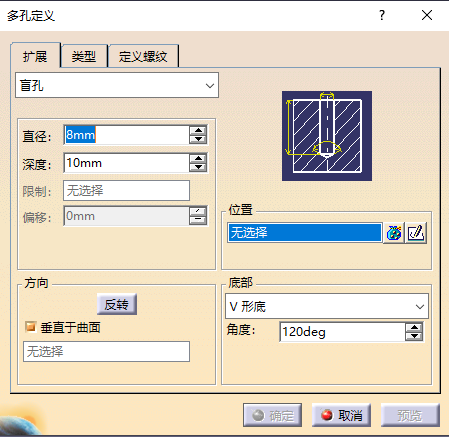

The Sketch-Based Features section. You can create multiple holes in a single operation on different supports. the available positioning objects are point on surface, point on plane, and sketch.可以看出，创建多孔命令被添加到基于草图的特征工具条上，其可以在不同的支持面上一次性批零打孔，但是遗憾的是定位孔的特征仅支持三种类型（曲面上的点特征，平面上的点特征，草图特征），如下图片我们展示一下使用多孔命令一次性批量打孔前后对比效果．打孔之前（在如下实体外表面创建三种类型的特征点：平面上的点，曲面上的点，草图中的点）打孔之后的效果如下所示，一个命令批量搞定，但是使用多孔过程中，紫色的点是无法被选中的，也就是无法基于紫色的点进行打孔，因为紫色的点是基于实体上的圆弧创建的圆心点(不属于前述三种类型)，虽然这个点逻辑上也是在实体左侧的平面上．另外如果我们将上图所有的白色点提前消参，那么也是无法基于它们进行多孔打孔的(也不支持消参点定位)，所以新功能尚未完全成功，还需继续优化，另外多孔命令也无法像普通孔命令那样提前预选多段拓扑圆弧来自动实现孔位捕捉（其实这反而是很多工装设计者普遍需要的）．关于多孔命令的其他选项与普通孔类似，不再赘述． ▲ 创建多孔
对于大部分的朋友来说，可能用到的还是比较低的CATIA软件版本，低版本如何实施零件批量打孔呢？需要用到的是普通孔＋用户自定义阵列命令组合．

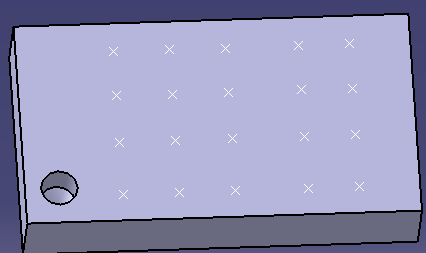

如下图一，首先在凸台上面绘制一个孔特征，以及其他的阵列孔所在的定位点集．然后通过用户自定义阵列命令基于这个孔进行阵列，以实现批量打孔，如下图二所示．如果大家在日常工作中有类似需求,可以尝试此种方法.
