【机械设计】加工中出现工件变形、有夹伤、尺寸不稳定,怎么办?

3小时前浏览3

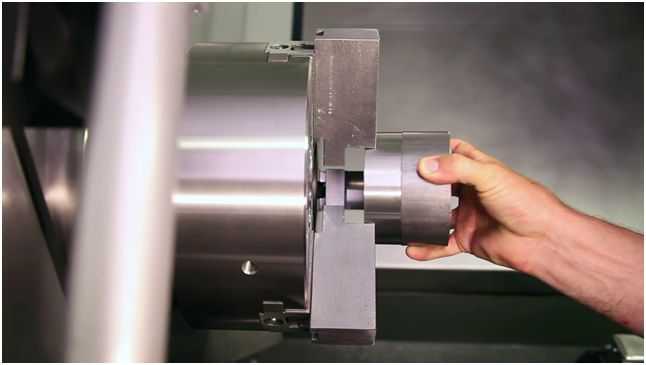

软爪能最大程度的保证工件的重复定位精度,使加工工件的中心线能和主轴的中心线完全重合,软爪上的平坦面也能保证工件的长度。

最重要的是

软爪能和工件的表面最大程度的贴合,既能保证传递更大的扭矩,也能避免工件夹伤,这些优势是硬爪无法比拟的。

制作软爪时需要注意以下问题:



























































































































































这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

这世间

凡事都能说个明白
唯有人和人之间的感情例外

——让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行让人心痛的话欢迎各位朋友回家感谢你们的鼎力支持相信未来会携手前行—
原标题:上周全国食用农产品价格较前一周下跌0.7% |新京报财讯
  新京报快讯(记者 任娇)10月16日,据商务部监测,上周(10月8日至14日)全国食用农产品市场价格比前一周下降0.7%,生产资料市场价格比前一周上涨0.4%。
  食用农产品市场:30种蔬菜平均批发价格为每公斤4.65元,比前一周下降2.3%,其中黄瓜、菠菜、大白菜价格降幅居前,比前一周分别下降14.5%、10.1%和10%。禽产品批发价格有所回落,其中鸡蛋、白条鸡价格分别为每公斤9.89元和16.36元,比前一周分别下降1.6%和1%。
  生产资料市场:化肥价格比前一周上涨1.2%,其中尿素、氯化钾、磷酸二铵、三元复合肥价格分别上涨1.8%、0.5%、0.4%和0.4%。基础化学原料价格上涨1%,其中硫酸、甲醇、纯碱、烧碱价格分别上涨1.6%、1.3%、0.5%和0.4%。
“师傅,请往前开点,后面还有车要进来,谢谢。”“倒倒倒,好了,可以了。”......一辆辆满载进口水果的大货车在工作人员的引导下正有序的进入果蔬市场,伴随着汽车发动机声和工作人员的引导声,中国供销?赣州国际农产品交易中心处处呈现着一片繁忙的景象。
图为黄万喜在冷库整理刚到的水果。
凌晨二、三点钟,当大多数人还沉浸在睡梦中时,黄万喜就已经在她的“老三果业”店铺里整理着各类水果了。“这个猕猴桃要保鲜,赶紧先放到冰库里去。”“检查下有没有开口的榴莲。”新一批进口水果到货,黄万喜显的格外的忙碌,正与雇请的员工一起检查刚到的水果,他们要在早上开市前把所有的水果都整理好。
黄万喜与丈夫一起做水果批发生意已经有20余年了,“老三果业”便是取名于其丈夫五兄弟排行第三。经过这十几年的努力,夫妻俩共同经营的“老三果业”在赣州也小有名气。但是,他们一直都想扩大经营规模,却苦于找不到合适的场地和平台,中国供销?赣州国际农产品交易中心的建成运营正好满足了他们的需求,因为该交易中心有足够大的“舞台”让他们不断发展壮大自己的水果事业。
图为赣州国际农产品交易中心水果区。
“以前经营水果批发的市场太小了,店面的停车位又有限,想把店面做大都难,没有这个环境。” 黄万喜介绍道,新开业的赣州国际农产品交易中心规模大、规划合理,是一个面向赣州全市18个县(市、区)、辐射赣湘闽粤四省周边地区的国际农产品综合交易中心,有了这样一个央企平台,他们就可以更好地发展自己的事业了。因此,在今年9月份交易中心刚开业时,他们就租了6间店面,面积比以前翻了三倍多,现在每天的交易额近80万元。
此外,黄万喜还告诉记者,赣州国际农产品交易中心的服务让她最放心了,刚入驻就给她带来了感动。“刚开业时,店铺的门窗还没有来得及装好,交易中心的保安发现后,竟主动来帮我守夜,看守货物,一连免费看守了一个星期,直到门窗装修好。”黄万喜表示,这件事给她留下了深刻的印象,平常交易中心的工作人员也都是有问必答的,遇到困难,他们都会热情来帮忙。
“这里的路很宽,不会堵车,水果种类多,又新鲜。”前来赣州国际农产品交易中心采购水果的温美玲介绍说,目前她在赣州中心城区有2家水果店,几乎每天都要来这里采购上万元各式各样的水果,赣州国际农产品交易中心给她最大的感受就是规范、专业、服务好。
据了解,赣州国际农产品交易中心总占地面积逾600亩、建筑面积近50万平米,规划建设有蔬菜、果品、副食、干货、肉类、水产海鲜、冻品、粮油、文旅用品等九大业态,商铺结构、各功能区域分布合理,内部道路、动线科学实用,将打造成为赣南地区业态最丰富、品类最齐全的一级农产品展示交易中心。刚刚在友谊赛中打入两球,“飞人”博尔特的烦心事又来了。
10月15日,博尔特收到了澳超联赛的药检通知,这令他哭笑不得。“我还不是职业球员呢,为什么要接受检测?”
令他更为困扰的还在后头。据澳大利亚当地媒体报道,此前一直试训的博尔特也许无法与澳超豪门中央海岸水手队签订合同,他有可能将前往欧洲踢球。
而在欧洲足坛,英格兰队居然只用半场就降服西班牙,3比2的比分也让三狮军团再次扬眉吐气。
博尔特和队友庆祝进球。
博尔特还需要药检?
对于博尔特的实力和自身清白,田径赛场已经证明。但有人却偏不信这个邪。
今年8月,他终于如愿以偿的前往澳超豪门中央海岸水手队试训。在10月12日的一场热身赛中,首发出场的博尔特还打入了两球,展现出自己在足球方面的天赋。
不过,这位奥运冠军却不怎么高兴。据媒体报道,博尔特在15日通过个人社交媒体表示,他不知为何得到澳足协的通知,要接受一次兴奋 剂检测。
博尔特试训多特蒙德。
“我已经从田径场退役,希望成为一名足球选手,但现在我还没有与一家俱乐部签订职业合同,为什么让我接受检测呢?”博尔特说。
但药检人员告诉博尔特,他是一名优秀的田径运动员,所以同样要接受药检。按照澳大利亚体育组织的规定,即使博尔特这样的“准职业球员”,也需要接受药检。
也许令牙买加人困扰的还不止此事。新赛季的澳超联赛将于10月19日开赛,不过目前中央海岸水手队还没有正式宣布博尔特加盟,双方也还并未签订任何合同。
博尔特的离开将导致澳超关注度大跌。
不过据《每日电讯报》称,AC米兰很有可能会成为“飞人博尔特”的新东家。
据悉,博尔特目前已经收到了一份来自欧洲大俱乐部的合同,而这家俱乐部在欧洲有着非凡的影响力。据内部人士透露,这是一家来自南欧的俱乐部,且俱乐部刚刚易主,球队的目标是进军下个赛季的欧冠联赛。
综上所述,有媒体分析博尔特即将加盟的球队就是意甲豪门AC米兰。据悉,米兰愿意为博尔特提供两年的合同。
斯特林打破进球荒。
这样的英格兰队,你爱吗
英格兰对阵西班牙会是怎样的结局?16日凌晨,两队在欧洲国家联赛较量一场,比分是英格兰3比2获胜。
从比分看,这应该是激烈异常的比赛,但根本不是这么回事。
英格兰竟然上半场就3比0领先西班牙,“吐饼大王”斯特林上演梅开二度,打破三年进球荒。而这也是英格兰时隔31年再次在西班牙的主场获胜。
拉什福德进球。
斯特林梅开二度。
本场比赛,从数据来看英格兰明显处于下风:控球率只有27%,西班牙却高达73%,射门只有5次。但是西班牙在世界杯上的失利教训还在延续,无谓的控球被对手犀利的反击冲垮……
英格兰全队状态上佳。
“球员们可以为他们的表现感到自豪!在比赛前,我们特别跟前锋线上的球员谈了话,肯定了他们制造威胁的能力,今天我们锋线上的三人表现都非常出色。之后,我们就需要球队中的其他球员勇敢地站出来了,我们做得非常好。”
赛后,英格兰队主帅索斯盖特非常骄傲。“如果你能摆脱对手一开始的压力,那么我们在反击中就会非常犀利。今天我们的最后一击太棒了。”
斯特林终于证明了自己。
排管中心:男排处于艰难时刻
与中国女排在世锦赛的奋力拼搏相比,中国男排近期的一系列表现则让人感到有些失望。
今年的雅加达亚运会,中国男排二队仅获得第9名,创造历史最差战绩;而在不久前结束的男排世锦赛上,中国男排一队五战皆负小组出局。
10月15日,体育总局排球运动管理中心在中国排协官网发布了《写给中国男排全体队员的一封信》,以此来鼓舞全员士气,调动队员的积极性,直面困难,重新振作。
给中国男排的公开 信。
“此刻,你们或许觉得遇到困难、陷入迷茫。队员们,比赛输球并不可怕,最可怕的是输掉了精神,输掉了信心,输掉了希望!只有跌倒了再爬起来,总结经验,查找不足,明确方向,奋起直追才能看到实实在在的进步,才能实现振兴中国男排的目标。”
“你们还年轻,缺少比赛的经验和大赛的历练,还有许多技术需要提高,很大潜力可以挖掘,很大空间可以提升。你们是中国男排的未来和希望,中国男排的发展重任已经落在了你们的肩上。”
“1981年,北大学子因为观看中国男排比赛而备受鼓舞,喊出了‘团结起来,振兴中华’的口号,这一口号激励了一代又一代的体育人。”
“中国男排正处在艰难时刻,希望大家能够立鸿鹄志、做奋斗者,抓住机遇、勇于肩负起历史赋予你们的责任,不忘初心、牢记使命,坚定信念、砥砺前行,用实际行动成就梦想、报效祖国。”
面对马尔蒂尼的防守,安贞焕头球破门。
马尔蒂尼:我想再踢一次韩国
近日,AC米兰新任战略发展总监、足球名宿保罗·马尔蒂尼接受了媒体采访。他不仅回顾了自己的职业生涯,而且也谈到了如何带领AC米兰重振辉煌。
但时至今日,马尔蒂尼却依然对2002年的韩日世界杯“耿耿于怀”。他表示自己最想重新踢一次的比赛,正是那一年对阵韩国的1/8决赛。
托蒂被“黑哨”罚下。
“在那之前我从没对裁判生气过,但实话实说,那天让我不生气是不可能的。我释放了自己最糟糕的一面,那也得益于我从我妻子那学来的西班牙语。”
1998年和2002年,马尔蒂尼都以队长的身份带领意大利征战世界杯,但无奈意大利的夺冠却是在2006年……
今年8月,马尔蒂尼回到了AC米兰,担任俱乐部的体育领域战略发展经理。对此,AC米兰发布了一份声明称:
“保罗是红黑军团历史中的传奇人物,他卓越的的竞技水平、天赋、领导力、忠诚以及他荣誉簿上的纪录都是无与伦比的。这些品质能够帮助米兰,将这家俱乐部带回它应有的伟大行列。”



1. 软爪材质的选择

这里的“软”意思是:加工性能好,并不代表一定要比工件的硬度低。(对于大批量的生产,软爪的硬度会对加工的稳定性产生很大的影响,选择比工件硬度高的软爪材料,不仅会提高软爪的使用寿命,对加工的稳定性也会有积极的影响)

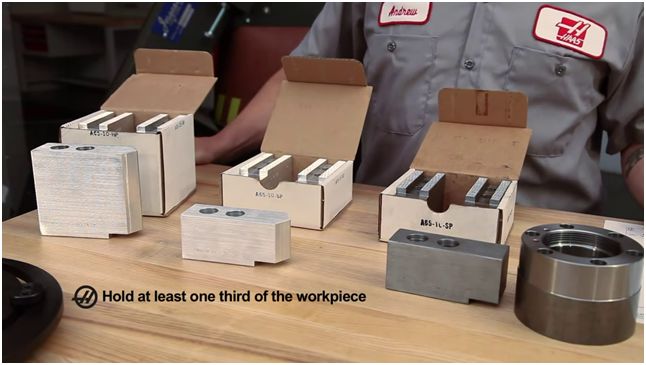

2. 软爪尺寸的选择,软爪至少要夹持工件长度的1/3。

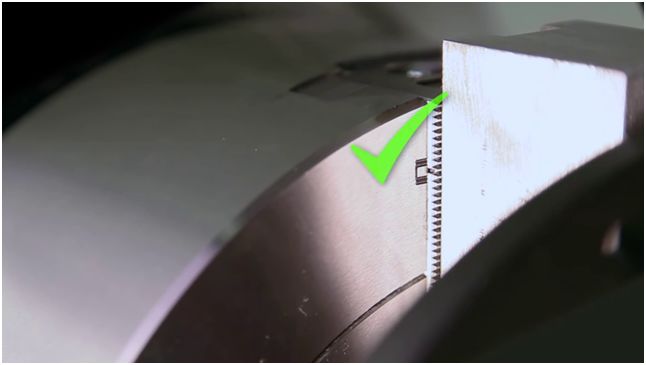

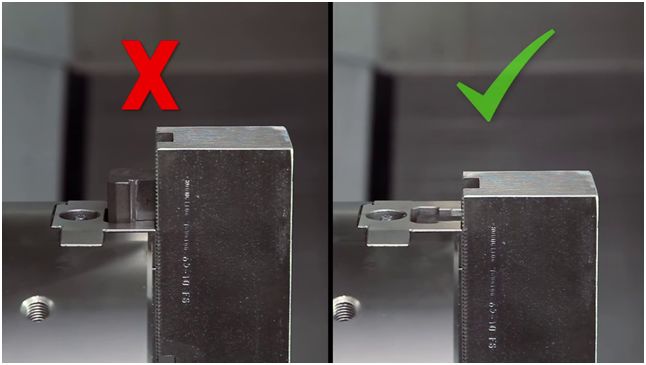

3. 软爪在卡盘上的安装位置,任何T型块超过卡盘最大直径都是不允许的,这样会有很大的安全风险。




4. 使用修爪器时的压力和位置

推荐使用时候的压力和工件加工时候的压力接近,卡盘在加工的时候正处在活动范围的中间,且修爪时夹持力的方向和工件夹持力的方向一致。

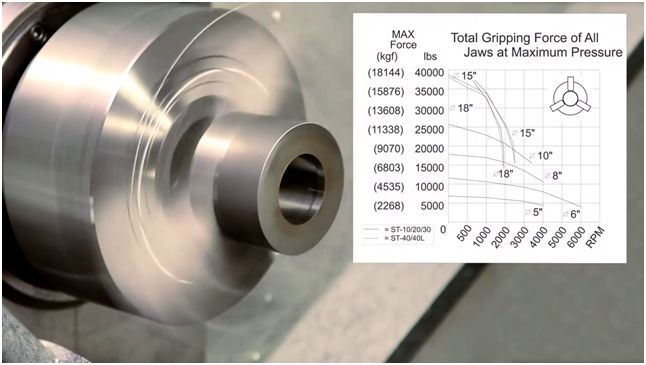

5. 卡盘的直径和转速对夹持力的影响

由于离心力的作用,卡盘在高速运作时,夹持力会大大降低,具体请参照卡盘上的说明。

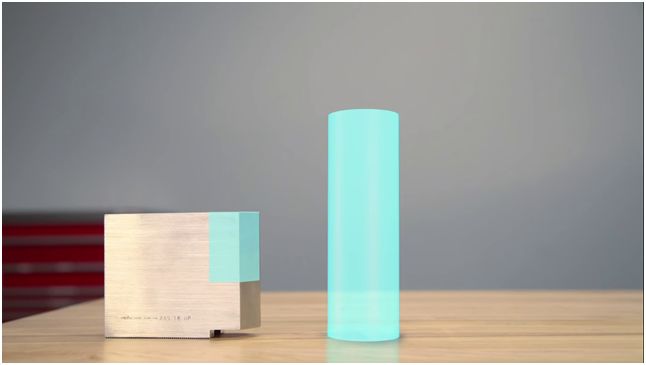

6. 制作和工件直径同样大小的内孔,减少夹伤工件的可能性。

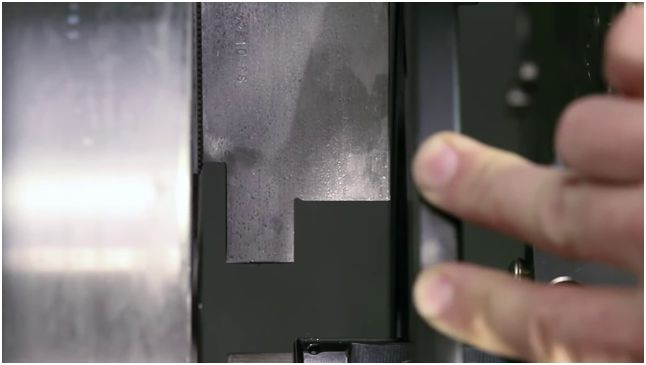

7. 添加退刀槽

以保证工件的重复定位

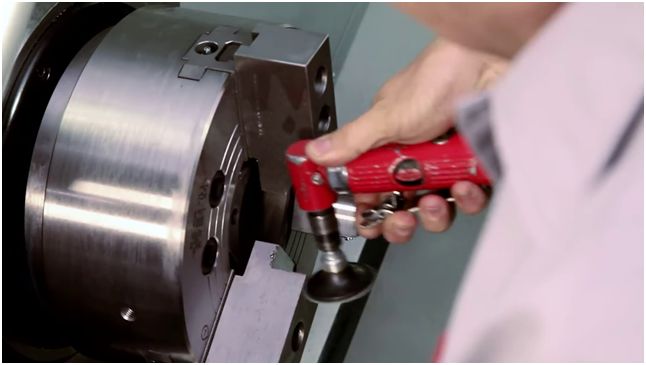

8. 清除软爪上的毛刺与尖角

千万注意,不要划伤手
在下面的视频中,会通过实际的测试,来说明转速对夹持力的影响。

End

来源:哈斯数控机床(ID:HaasChina)



机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充
