通信指标“阻塞”——接收机的“隐形天花板”

12小时前浏览6

通信指标“阻塞”——接收机的“隐形天花板”

在现代无线通信系统中,接收机的性能不仅取决于它能接收多弱的信号,更关键的是它在强干扰存在时,是否还能正常接收目标信号。这个能力,正是由“阻塞动态范围(Blocking Dynamic Range, BDR)”这一关键通信指标来衡量的。它不仅是衡量接收机抗干扰能力的核心参数,更是通信设备在复杂电磁环境中稳定运行的“隐形天花板”。

什么是“阻塞”?

“阻塞”是指一个强干扰信号(通常不在接收频道内)导致接收机对目标弱信号的接收能力下降。这种现象通常表现为:

- 目标信号的信噪比(SNR)下降;

- 接收机增益被压缩(Gain Compression);

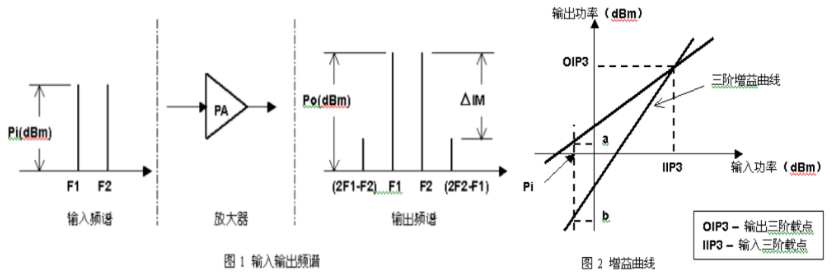

- 出现非线性失真,如互调、交调等。

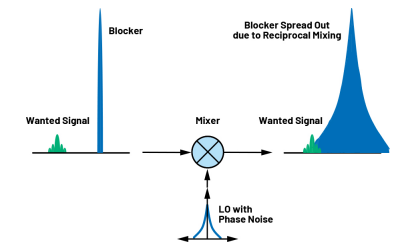

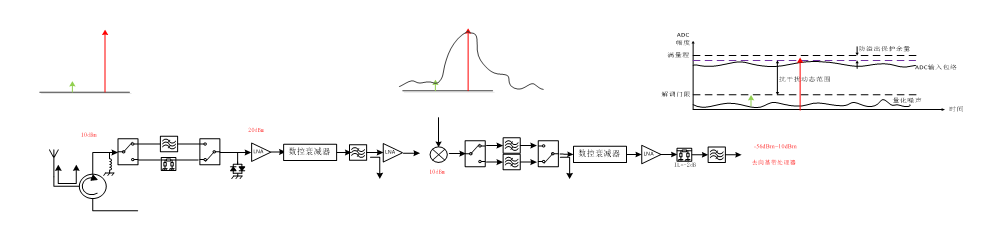

阻塞的本质,是接收机前端(如低噪声放大器、混频器)在面对强信号时,进入非线性工作状态,从而“压制”了原本可以正常接收的弱信号。

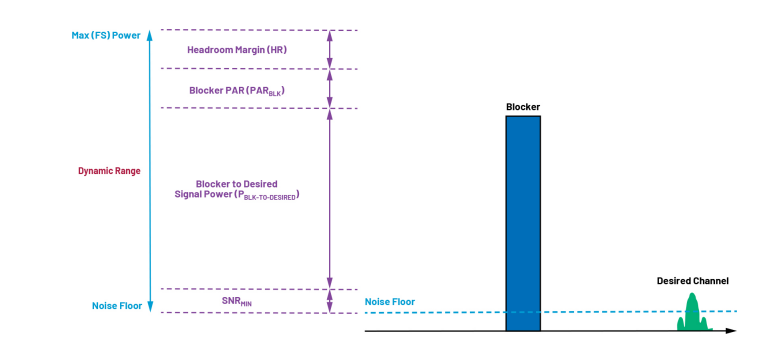

阻塞动态范围(BDR)的定义

阻塞动态范围(BDR)通常定义为:

> 接收机在不出现明显性能下降(如1dB增益压缩或SNR下降3dB)的前提下,所能承受的最大干扰信号与最小可检测信号之间的差值(以dB为单位)。

这个定义中有两个关键点:

1. 最小可检测信号:通常以噪声底(Noise Floor)为基准;

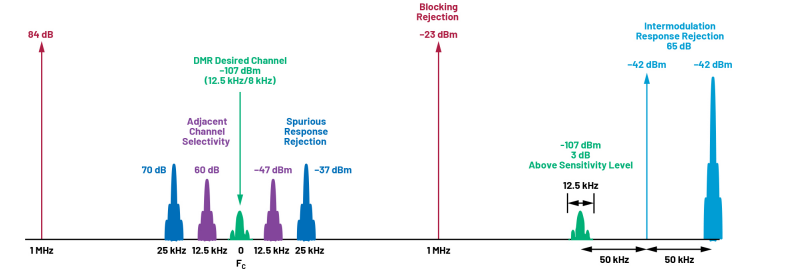

2. 最大干扰信号:指离目标信号一定频率偏移的强信号,其功率达到接收机开始出现性能下降的临界点。

例如,若某接收机的噪声底为 -120 dBm,而它在偏离目标信号 20 kHz 处能承受的干扰信号为 -20 dBm,则其 BDR 为 100 dB。

为什么 BDR 如此重要?

在实际通信环境中,尤其是城市或战场等高密度信号区域,强信号无处不在。一个高性能的接收机,必须能在这些“电磁丛林”中保持对微弱目标信号的灵敏接收。BDR 直接决定了:

- 接收机是否能在强台干扰下继续工作;

- 系统是否需要额外的滤波器或衰减器;

- 设备是否适合用于高频段、高密度信号环境。

例如,在无线电监测、卫星通信、雷达接收等应用中,BDR 是评估设备是否“够用”的首要指标之一。

测量阻塞的挑战

尽管 BDR 的定义看似简单,但在实际测量中却充满挑战:

-定义不统一:有些实验室以 1dB 增益压缩为标准,有些则以 SNR 下降 3dB 为临界点;

-测量误差:使用宽带 RMS 电压表可能将噪声与信号混为一谈,导致结果偏高;

-频率偏移选择不同:不同标准下,干扰信号与目标信号的频率间隔不同,结果差异可达数十 dB;

-前端 AGC 影响:某些接收机在强信号下自动降低前端增益,虽然避免了饱和,但会抬高噪声底,影响真实性能。

因此,标准化测量流程和精确定义 BDR 是通信测试领域的重要课题。

阻塞,是接收机的“抗压测试”

通信系统的可靠性,往往不是在理想环境中决定的,而是在最恶劣的电磁条件下仍能稳定工作。阻塞动态范围,正是衡量接收机“抗压能力”的核心指标。它不仅关乎技术性能,更关乎通信的生存力。

在未来的通信系统设计中,随着频谱日益拥挤、信号密度不断上升,提升阻塞性能将成为接收机设计的关键方向。无论是通过更优的前端架构、更精准的AGC控制,还是更智能的数字信号处理,突破“阻塞”这道隐形天花板,将是通信技术持续进化的重要一步。

来源:射频通信链
