基于全参数化模型的上车身结构优化设计

12小时前浏览17

针对某轿车上车身在概念设计阶段进行结构优化设计。首先，通过SFE CONCEPT软件创建上车身全参数化模型，将SFE模型生成的网格与下车身CATIA数据网格进行耦合，得到白车身有限元模型，并进行白车身刚度、模态分析；接着，利用白车身网格和其他整车系统网格，创建整车有限元模型并进行小偏置碰、顶压和侧碰等安全工况分析；最后，利用拓扑优化、截面优化等手段，优化车身的刚度及模态性能，同时结合碰撞结果进行安全工况的优化。基于全参数化概念模型，提早开始CAE分析工作，综合识别车身结构刚度、模态、碰撞等问题并优化达标，在仅增重3.4 kg（0.91%）的前提下，车身扭转刚度提升3980 N·m/°，顶压工况最大顶压力优化后达到整车重量的4.76倍，小偏置工况乘员舱最大侵入量优化后下降约13%，侧碰工况生存空间优化后提高73%，B柱对应腹部侵入速度下降12.8%，前门对应腰部侵入速度下降12%。

模型搭建

因为这里是基于某成熟架构开发的轿车，其下车体已具备网格模型。故只创建上车身的SFE模型，然后将上车身SFE模型网格与下车体网格进行耦合，得到全参数化白车身网格模型。

基于全参数化车身网格模型，按照如表1所示的性能分析项清单，进行性能分析及优化，最终输出一个性能满足目标的上车身几何模型，指导车身设计部门进行详细数据制作，以达到仿真驱动设计的目标。

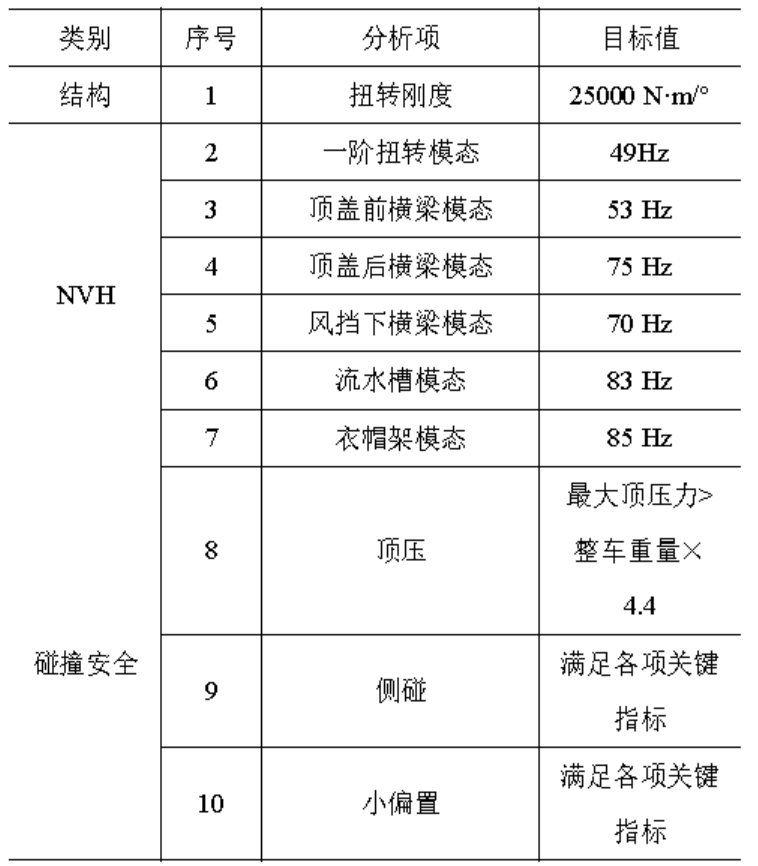

表1 全参数化车身分析项清单

上车身全参数化模型搭建

传统的参数化建模多为显式参数化建模技术，即利用Morph工具对有限元网格进行改变。虽然部分建模软件提供了“Remesh”功能，但因其是利用结构参数作为输入，而非用数学关系来定义结构模型，从而很难实线较大的几何变形和零件间复杂装配关系的更新，导致变形后的网格质量较差。SFE CONCEPT软件利用隐式参数化建模方法，单个模型几何形状由3种类型参数控制：基点、基线和截面。系统级模型通过拓扑关系相连接，一旦修改上述的任一参数，与其相关的所有几何体都会产生相应变化。参数化模型搭建完成后，赋予其材料属性，通过网格划分功能生成有限元模型并进行相应的性能分析。

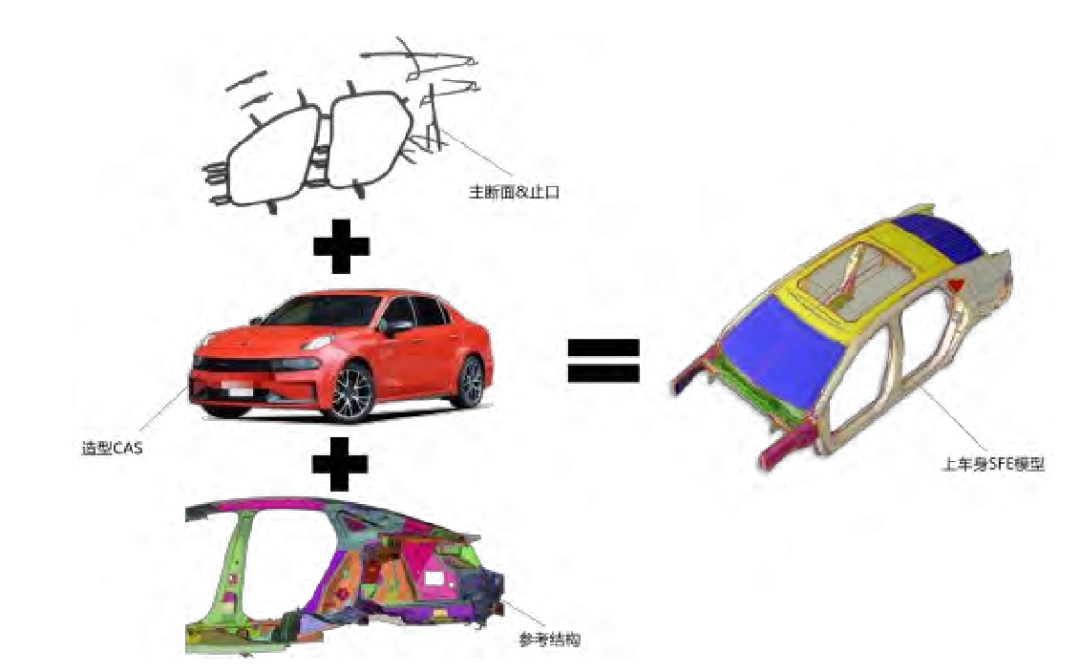

利用SFE CONCEPT软件，基于造型CAS、上车身主断面、止口数据和参考结构，创建某架构轿车上车身的全参数化模型，为提高建模效率，建模中忽视了工艺孔、减重孔等特征，如图所示。

图上车身SFE模型

上、下车身网格耦合

将上车身SFE模型生成的网格，按照上下车身连接规范，在有限元前处理软件ANSA中进行模型耦合，得到分析优化用的白车身网格模型，如图所示。

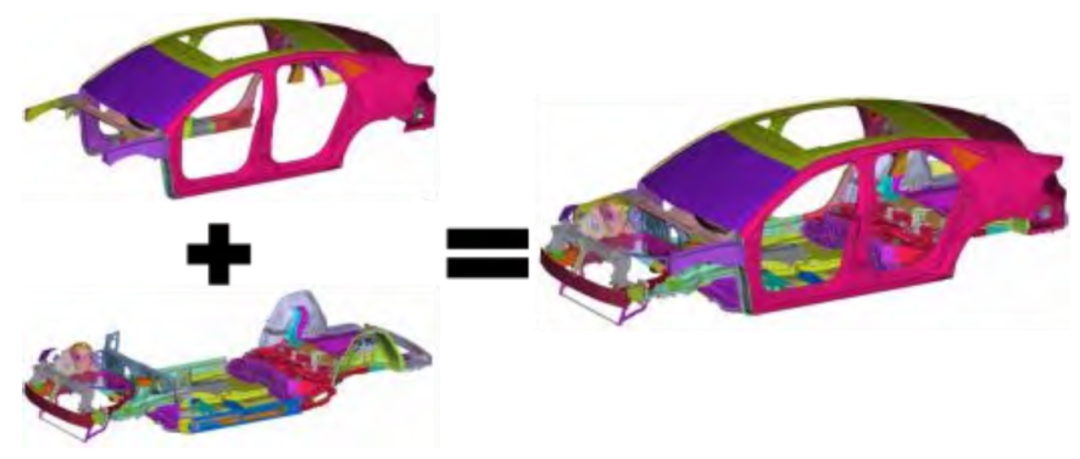

图上、下车身网格耦合

上车身的结构影响小偏置碰、顶压、侧碰、NVH和扭转刚度等多个性能，是多学科的耦合问题，为得到整体最优结果，按照主要影响性能的不同，将上车身分为三个区域，分别是：1、A柱+门槛+B柱区域；2、天窗+顶盖横梁区域；3、C环+衣帽架+后围区域。采用分区域分工况的策略进行优化，如图所示。

图上车身分区域分工况优化

车身结构性能初始分析

扭转刚度

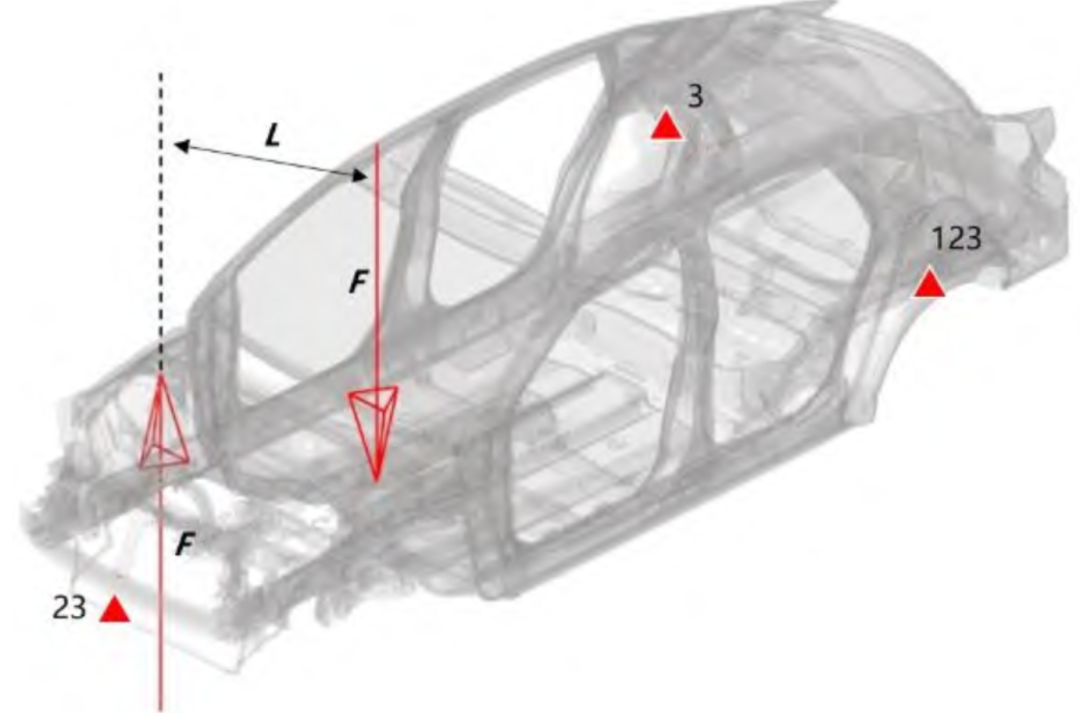

车身扭转刚度分析边界条件如图5所示，固定左后减震器弹簧安装点的123自由度，右后减震器安装点的13自由度，以及前保险杠中点的Z向平动自由度，并在左右前减震器弹簧的安装点上施加大小为2000 N·m的扭矩，即施加方向相反、大小为F=2000/L的力，其中，L是左右前减震器的两个安装点的Y向距离。

图扭转刚度分析边界条件

利用Optistruct求解器计算车身扭转刚度，得到白车身扭转刚度的初始分析结果为22930 N·m/°，距离目标值25000 N·m/°还有一定的距离，需对结构进行优化。

NVH性能

车身模态作为车身结构的固有振动特性，每一阶模态有固定的振动频率、阻尼比和模态振型。对于上车身结构来讲，一阶扭转模态、顶盖前、后横梁模态、风挡下横梁模态、流水槽模态和衣帽架模态是需要重点关注的对象。因为汽车在行驶过程中，上述模态频率如果偏低的话，很容易被路面或发动机的激励激发出来，导致车内乘客感觉车身抖动、噪声等NVH问题，所以对于控制整车的发动机噪声、路面噪声等问题，车身模态是基础。对于车身NVH问题，在概念设计阶段，需重点考虑车身框架结构和截面尺寸的设计。

白车身模态分析采用兰索士法，无约束自由状态，分析频率范围为0～100Hz，求解器采用的是Optistruct软件。分析得到的与上车身相关的关键模态频率值如表2所示，从表中可以看出：一阶扭转模态、顶盖前横梁模态、顶盖后横梁模态的初始分析结果不满足目标值要求，需对结构进行优化。

表2 上车身关键模态初始分析结果

序号	分析项	目标值/Hz	初始结果/Hz
1	一阶扭转模态	49	47.3
2	顶盖前横梁模态	53	50.8
3	顶盖后横梁模态	75	52
4	风挡下横梁模态	70	72
5	流水槽模态	83	88
6	衣帽架模态	85	70

碰撞分析

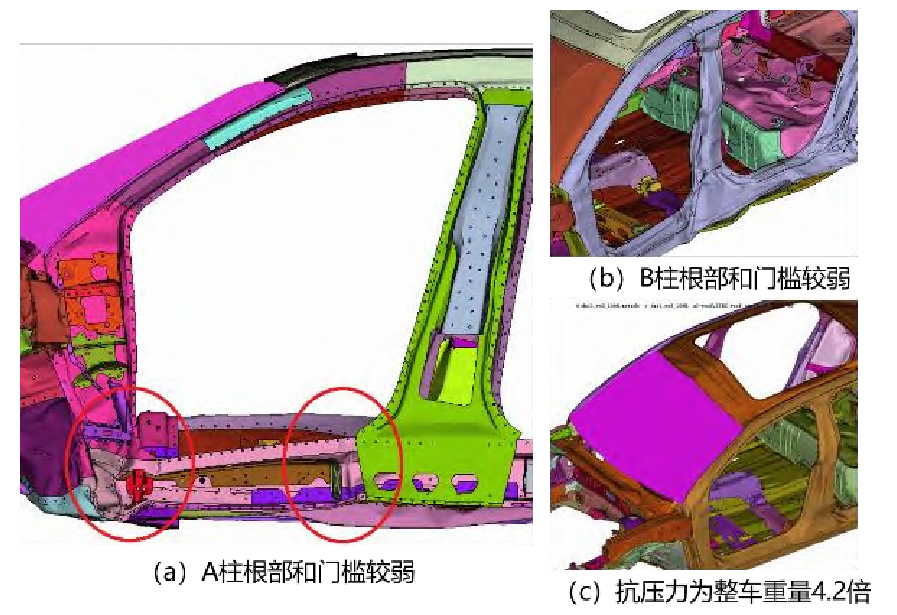

体现汽车品质很重要的一个因素就是被动安全，而和上车身密切相关的三个工况就是小偏置碰、顶压和侧碰。创建上述三个工况的整车碰撞分析模型，并利用Ls-Dyna软件进行求解，仿真结果如图所示。对于小偏置工况，A立柱底部及门槛变形较为严重；对于侧碰工况，B柱下端及门槛变形较大，侵入速度超标；对于顶压工况，初始结构仅仅能4.2倍整车重量的顶压力，未达到4.4倍的目标值。从分析结果可以看出，后续的重点优化对象为A柱、B柱和门槛结构。

图碰撞工况初始分析结果

结构优化

拓扑优化

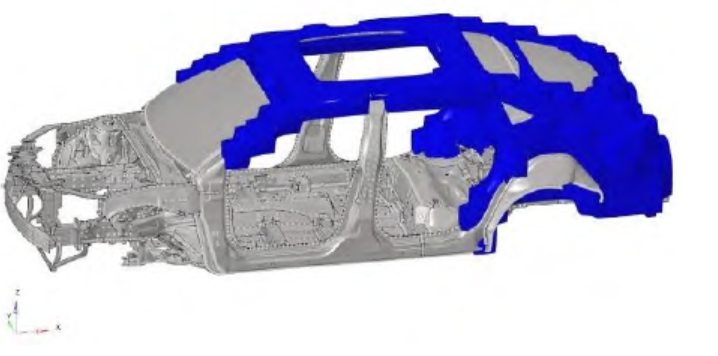

根据总布置空间要求，创建上车身包络空间，采用六面体实体网格划分，将该实体单元设为拓扑优化的设计变量，以白车身扭转刚度大于25000N·m/°为优化约束，车身重量最轻作为优化目标，进行上车身的拓扑优化分析。采用Hypermesh软件进行拓扑优化分析模型的搭建，如图所示。

图拓扑优化分析模型

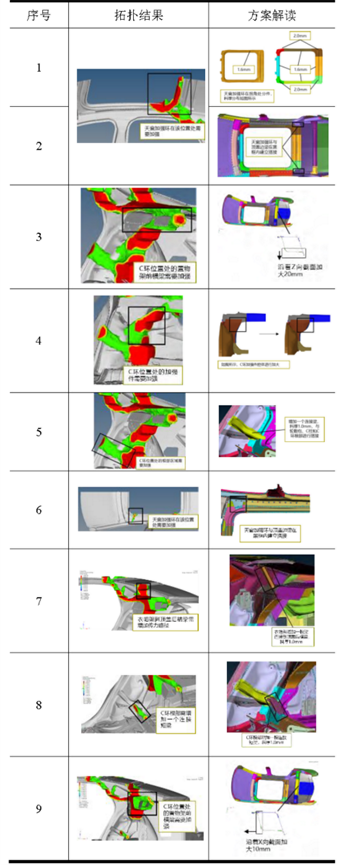

基于工程经验对拓扑优化结果进行工程可实施方案解读，并利用SFE CONCEPT软件快速建模的优势，对解读出来的大量不同优化方案进行验证。综合考虑质量、成本、总布置、造型等因素，得到9个工程可实施的性价比高的优化方案，如表3所示。

表3 拓扑优化结果解读

优化前后的车身扭转刚度对比如表4所示，从表中可以看出，利用拓扑优化手段，在仅仅增重3.4 kg（0.91%）的前提下，车身扭转刚度提升3980N·m/°，提升效果显著。

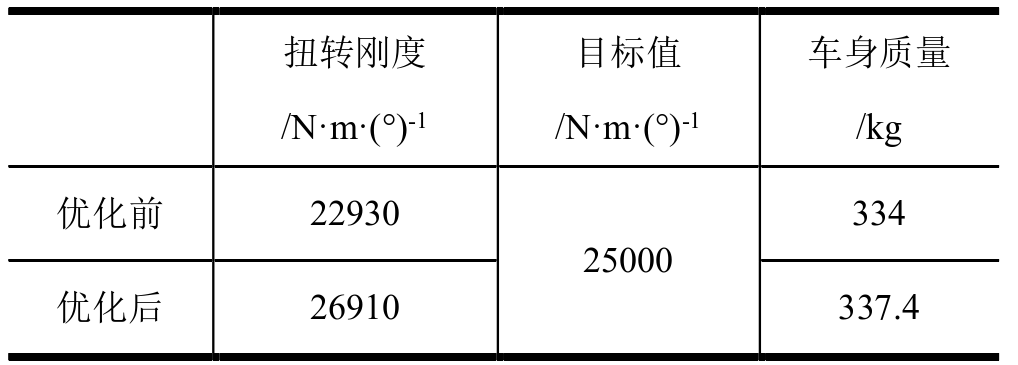

表4 车身扭转刚度优化前后对比

模态优化

针对车身前、后横梁模态以及衣帽架模态的优化问题，因概念设计阶段的总布置等方案还没有冻结，首先考虑的优化方案就是增大结构的截面或增加必要的传力路径，这样付出的重量代价最小，且效果提升明显。

针对车身模态优化问题，提出如图所示的优化方案，包括：

1. 增大顶盖前横梁截面的Z向尺寸18mm；

2. 增大顶盖后横梁截面的Z向尺寸11mm；

3. 在衣帽架大面上增加两根支撑梁，料厚为0.7mm。

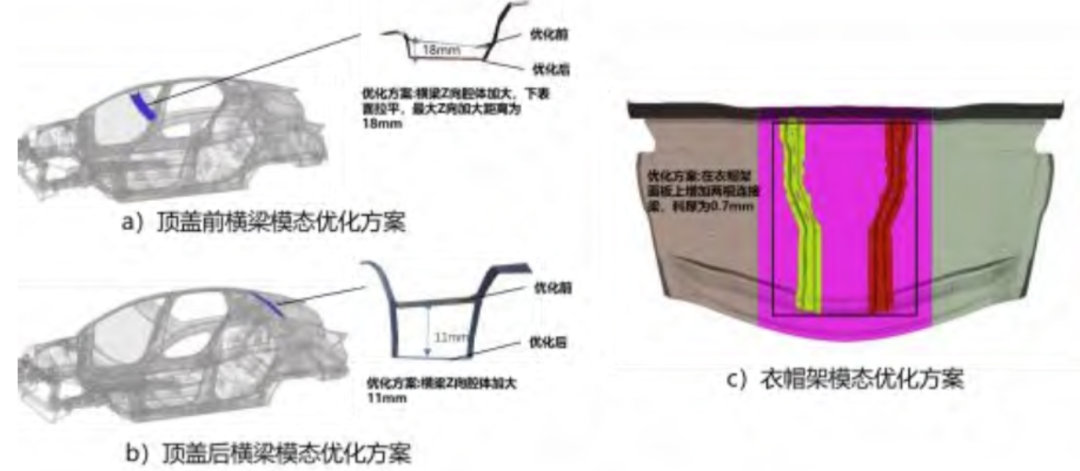

图顶盖前、后横梁和衣帽架模态优化方案

上文拓扑优化方案，在提高车身扭转刚度的同时，也会有利于车身模态的提升。经过优化后的车身模态结果如表5所示，从表中可以看出：优化后的上车身关键模态频率值均已达标，为后续的整车的NVH目标达成，奠定了坚实的基础。

表5 上车身关键控制模态优化前后结果对比

序号	分析项	目标值/Hz	初始结果/Hz	优化结果/Hz
1	一阶扭转模态	49	47.3	49.5
2	顶盖前横梁模态	53	50.8	54.8
3	顶盖后横梁模态	75	52	76.8
4	风挡下横梁模态	70	72	71.8
5	流水槽模态	83	88	86.8
6	衣帽架模态	85	70	85.2

碰撞优化

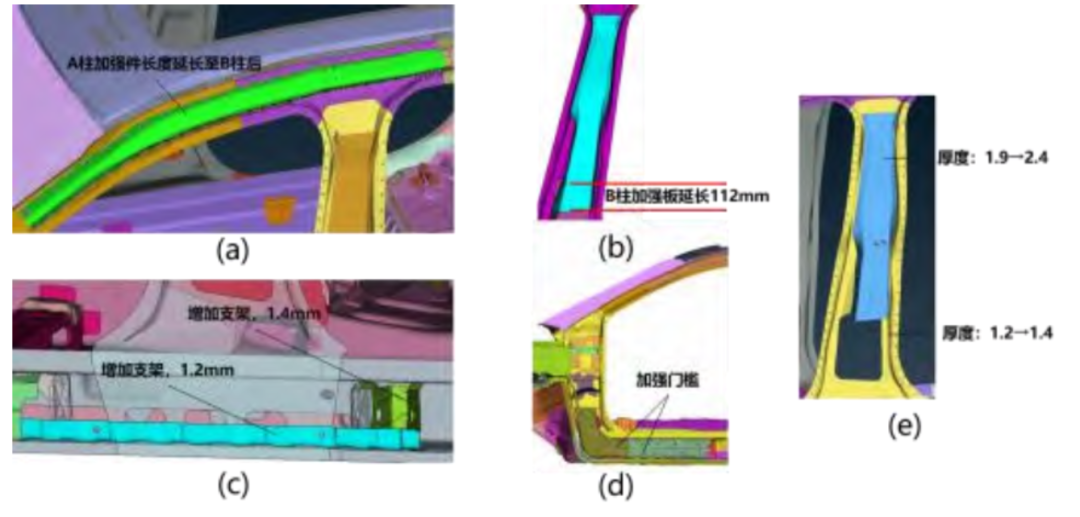

针对车身结构问题，优化方案如图9所示，包括：

(a) 延长A柱加强件的长度，一直到B柱后；

(b) 将B柱内加强Patch板长度延长112 mm，加强对B柱根部的支撑；

(d) 在A立柱根部增加一个加强件；门槛梁前部增加一个加强板；

(e) 将B柱内板的料厚从1.9 mm变为2.4 mm；B柱内加强Patch板料厚从1.2 mm变为1.4 mm。

图碰撞工况优化方案

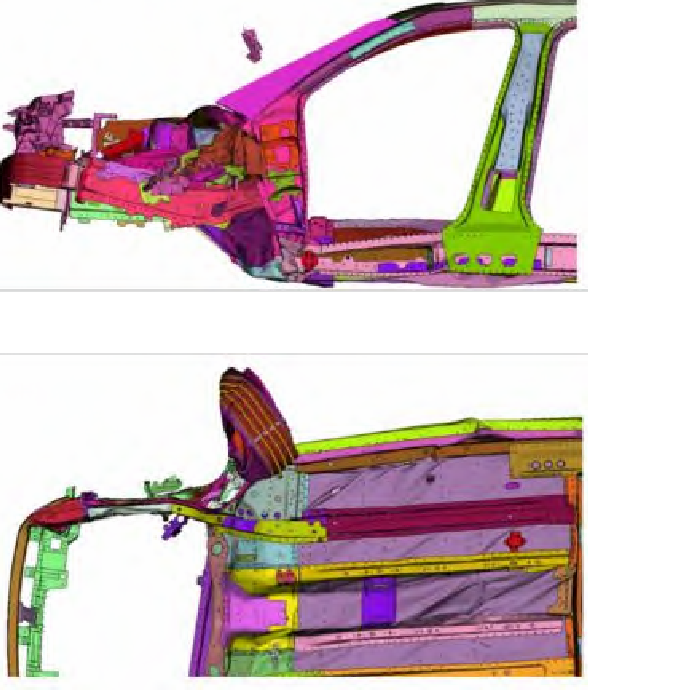

通过优化，小偏置工况的侵入量改善明显，达到目标值要求，变形如图所示。

图优化后小偏置工况变形图

乘员舱各位置处侵入量优化前后的对比，如表6所示。从表中可以看出：通过优化，最大侵入量降低13%，门槛、A柱上铰链、上仪表板、左下方仪表板等位置的侵入量均已达标。

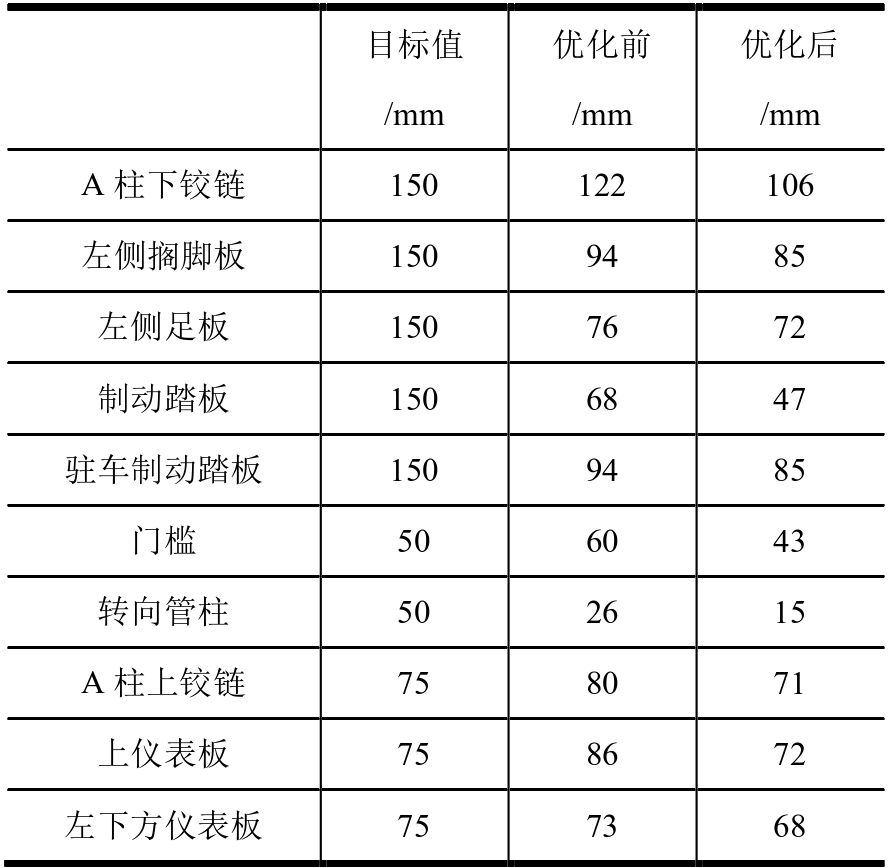

表6 乘员舱各位置处侵入量优化前后对比

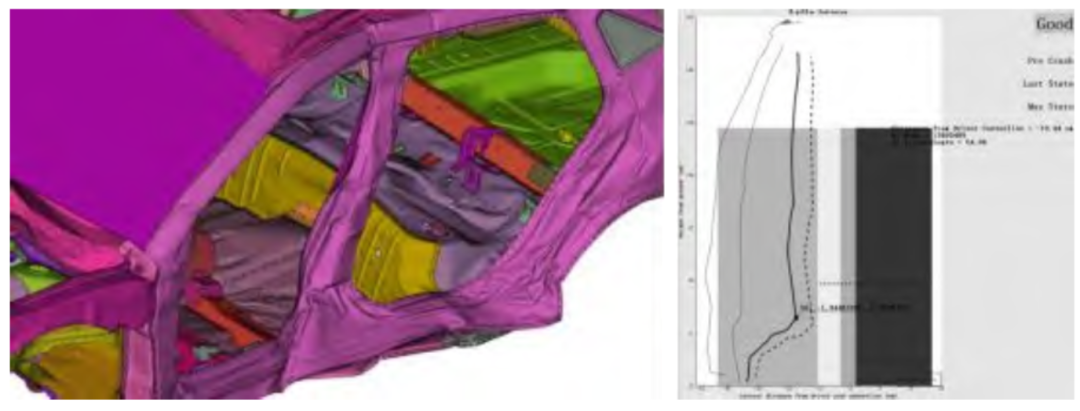

侧碰工况侵入量和生存空间经过优化均满足要求，变形图和生存空间图如图所示。

图优化后侧碰变形图和生存空间图

侧碰关键指标优化前后对比，如表7所示。从表中可以看出：通过优化，生存空间提升73%，B柱对应腹部侵入速度下降12.8%，前门对应腰部侵入速度下降12%。

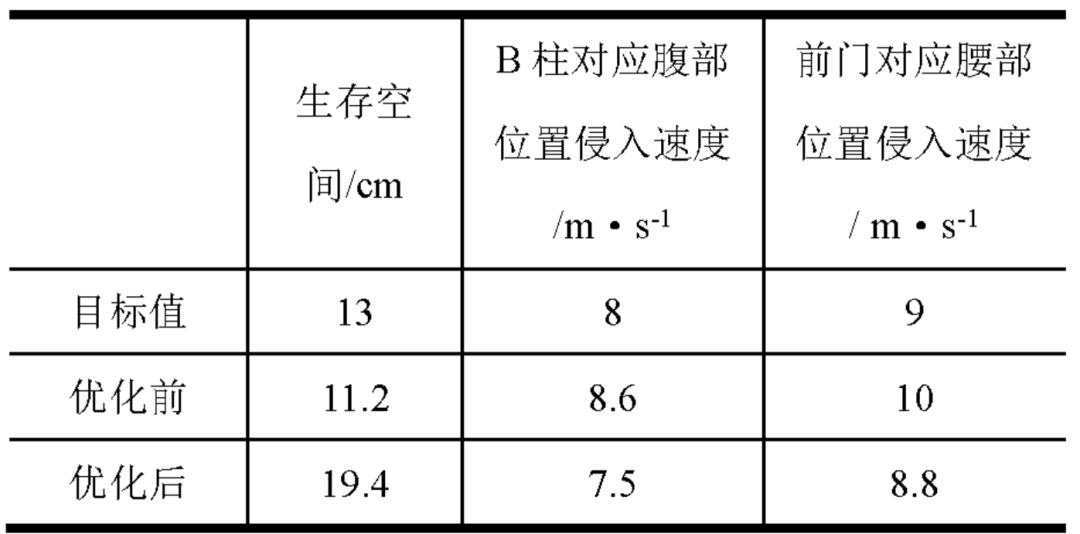

表7 侧碰关键指标优化前后对比

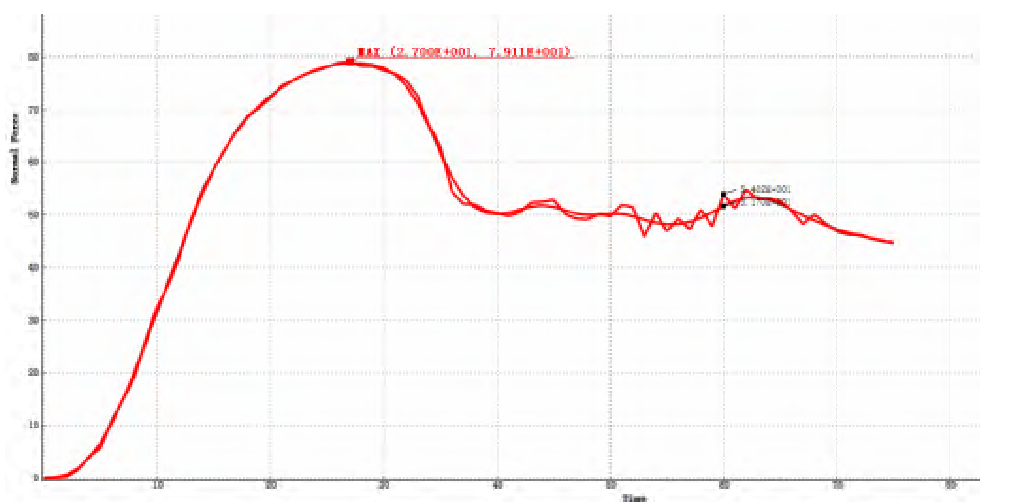

顶压工况最大顶压力优化后达到整车重量的4.76倍，满足4.4倍的目标要求，顶压力曲线图如图所示。

图顶压力曲线图

来源：机电君
