CADFix DX 13/SP2发布及新功能亮点
3D模型在工程和制造中的运用几乎贯穿整个产品周期，但是3D模型内部所存在的几何问题经常造成数据交换的失败。由International TechneGroup Incorporated公司开发的CADfix能够找出并修复3D模型所存在的甚至是细微之处的缺陷，以使下游用户能够迅速并且有效的利用模型文件。CADfix是CAD模型格式转换、修复、去特征化和简化的领先解决方案。CADfix解决了不同工程应用程序之间始终存在的3D模型数据交换和复用问题，消除了在设计、分析和制造系统中实体模型复用的障碍。
近日ITI公司发布CADfix最新版本CADfix DX 13/SP2，以下为您汇总新功能亮点，让我们一睹为快吧。
导入(Import)/导出(Export)
导入(Import)/导出(Export)
–支持主流最新CAD版本
CATIA V5-6 R2025、NX2412、Creo Import 12、Creo Export: 10,11&12、Solidworks2025、SolidEdge2025、Inventor2025、Parasolid37.0、ACIS2025
–新的BIM格式
Navisworks、Revit & IFC

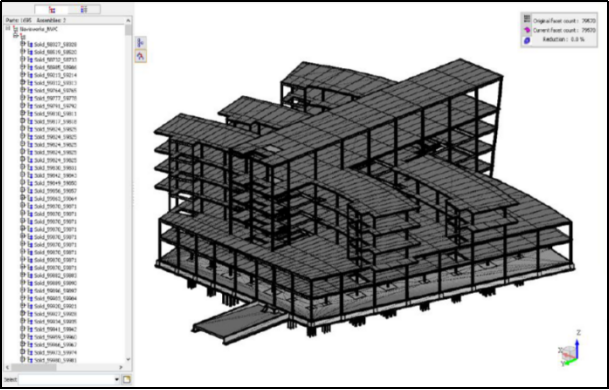

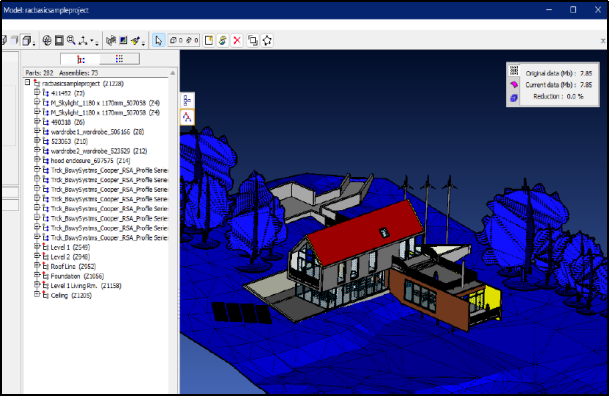

导入Navisworks文件

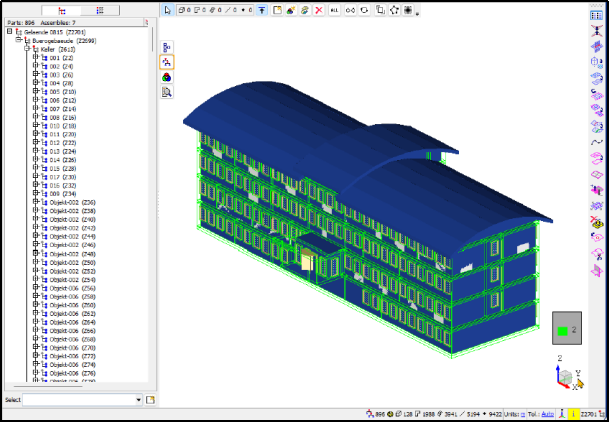

支持Revit格式导入/导出
支持IFC格式导入/导出
–STL导出功能
新增最大离散尺寸控制，提升三角面测量功能
BREP包面(Shrink-wrap)工具更新
BREP包面(Shrink-wrap)工具更新
–高级IP保护
–整体简化
–特征保持项可配置
–自动封闭复杂开口

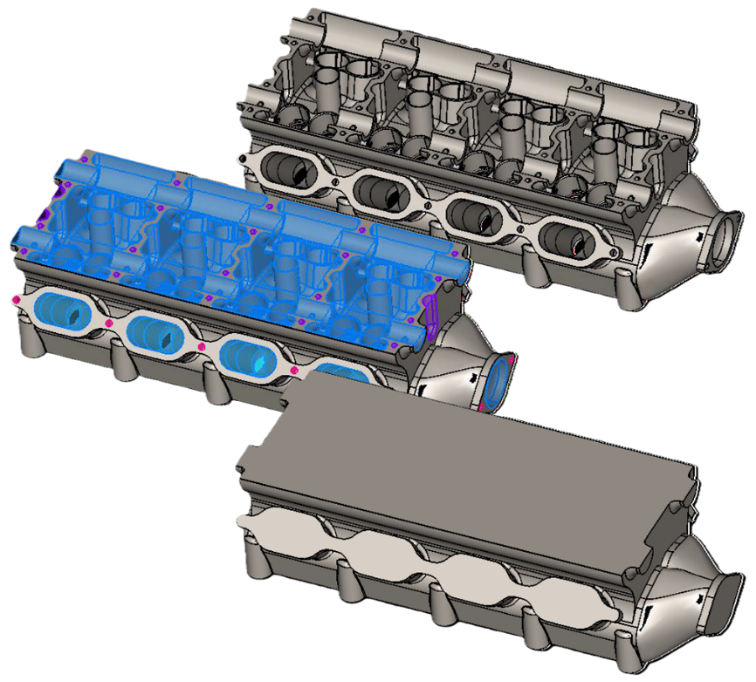

包面功能更新
倒角去除工具更新
倒角去除工具更新
–新的复杂网络(network)探测
–识别倒角链
–去除相交、连接的圆角
–去除更快
–去除复杂连接的倒角（如不同半径、突起/凹陷、非平滑）

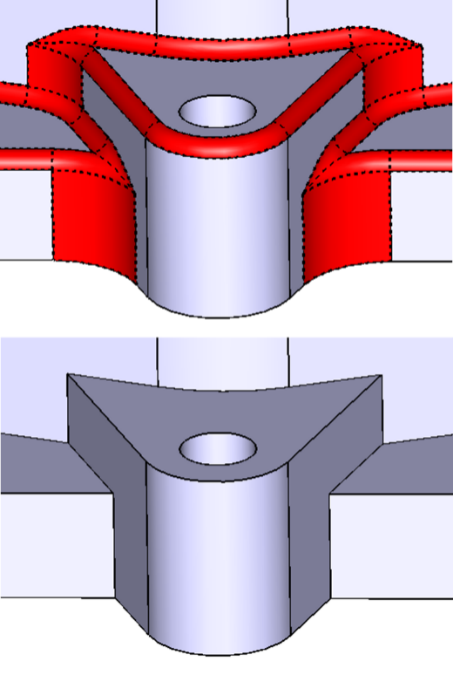

去除倒角
CAD变形（Morphing）工具更新
CAD变形（Morphing）工具更新
–提高了精度
–更大的变形量
–变形更快
–更高质量的表面（新的纹波抑制方法）
–图形用户界面(GUI)改进·
–提升批处理

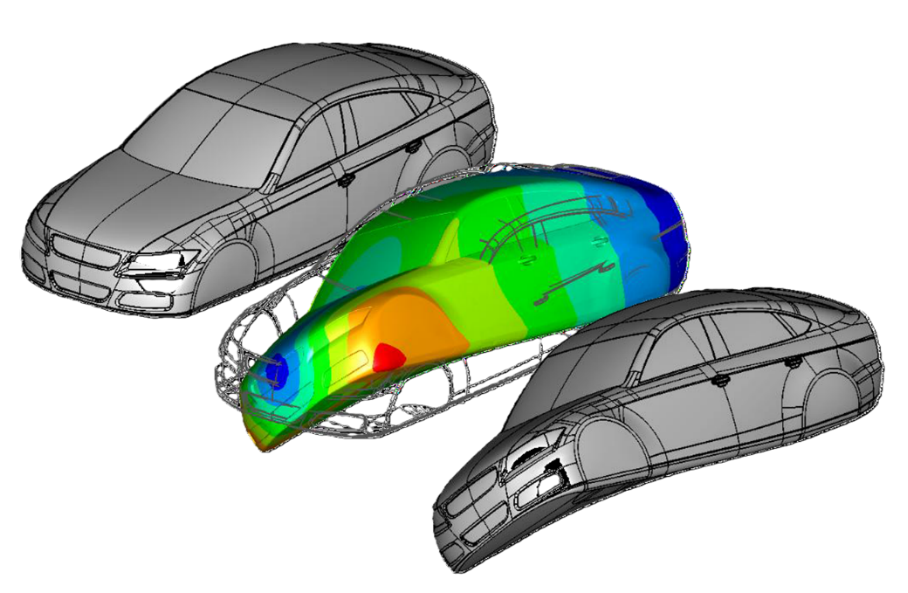

CAD变形（原始CAD、极端目标样式、变形后的CAD）
–稳健导出到CAD ·
–具有精确变形几何形状的可重复使用部件·
–导出为原生CAD或中性文件( STEP )

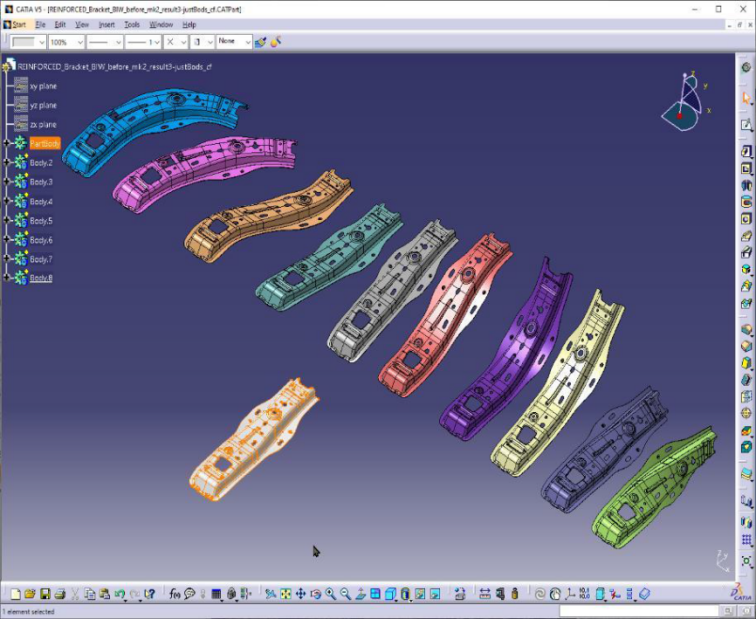

导出到CATIA V5（一个原始CAD、十个变形后的CAD）

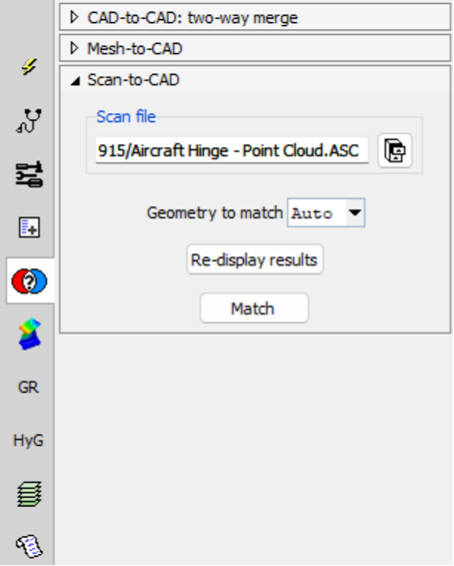

Scan-to-CAD对比工具(Comparison Tool)
Scan-to-CAD对比工具(Comparison Tool)
–识别缺失或修改的部件；
–过滤掉微小的变化，以展示较大的显著性差异；
–图形窗口中高亮显示“热点”

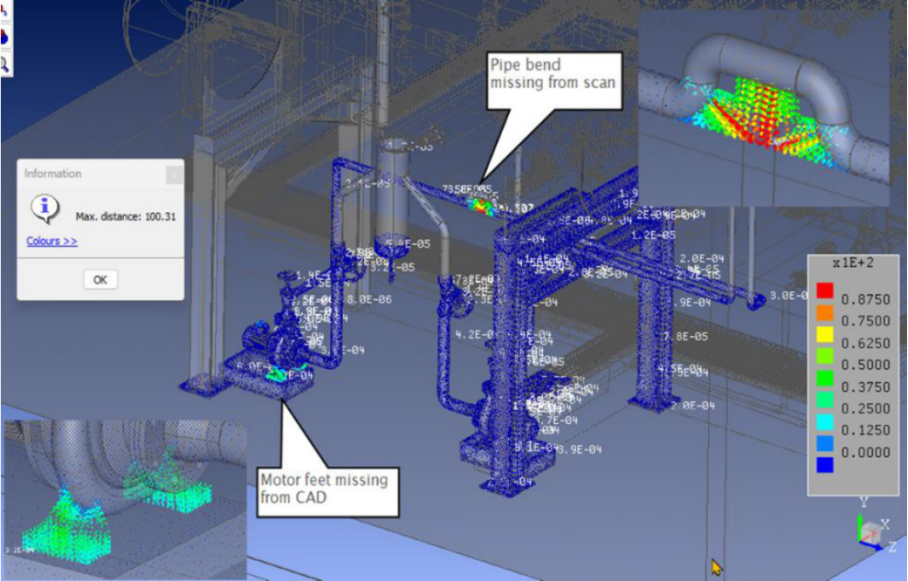

三维对比(3D Compare)

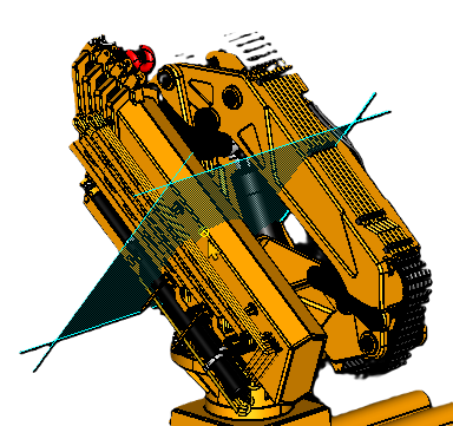

平面切分工具
平面切分工具
–切割平面的动态预览
–垂直于选定的线条
–智能抓取到线段条端点或中点

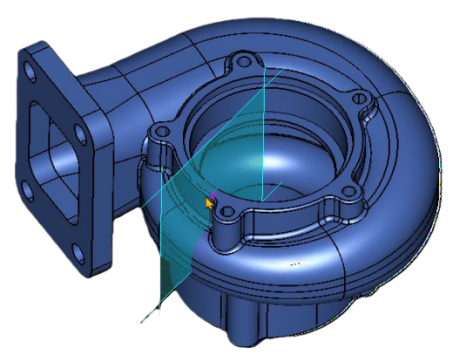

自动垂直于线条并过中点
自动过线条端点
剖面(Clipping Plane)控制
剖面(Clipping Plane)控制
–新的剖面动态预览·
–从模型中选取位置
–在轴与前/后之间快速切换
–键盘快捷方式
–所有六个面的精确定位

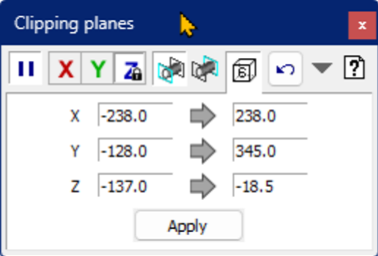

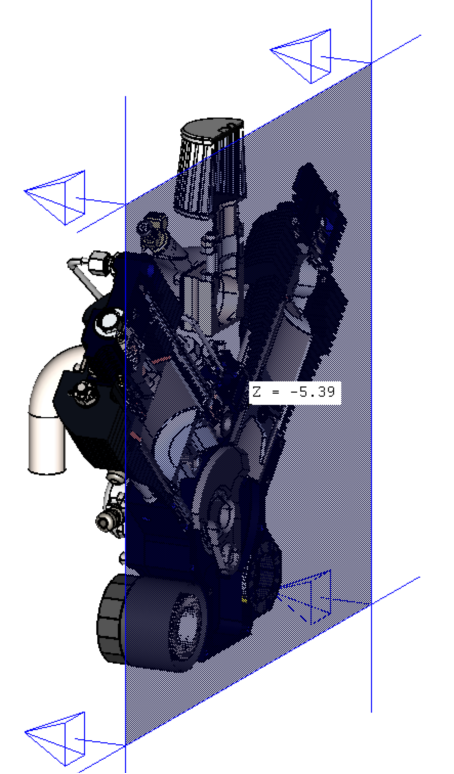

剖面工具及控制
Hex split
Hex split
–提升劈分稳健性
–减少短边数量
–减少劈分区域

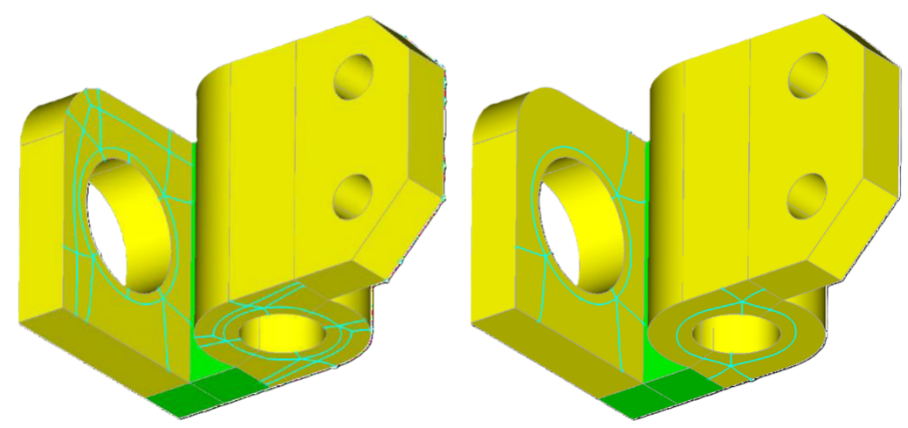

六面体空间劈分工具提升效果对比（13/SP1 & 13/SP2）
–新增说明工具：提示当前拓扑是否可以生成六面体网格

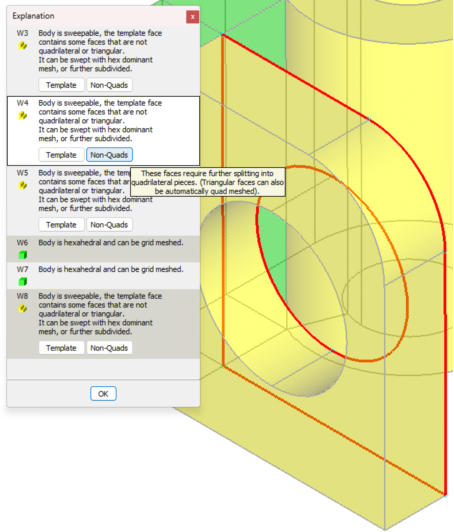

说明工具
–新增体合并工具

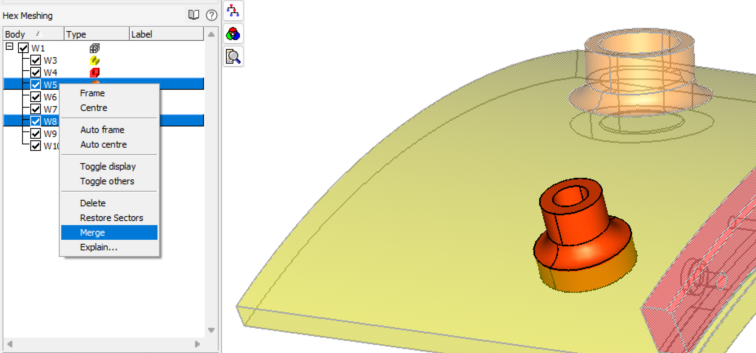

体合并
导航功能（Wizard）更新
导航功能（Wizard）更新
–改进CWI文档
–加入合并几何工具cwi:model:merge
–添加清理临时实体功能cwi:model_cleanup
–添加了cwi:display和cwi:display:wipe以允许CWI脚本显示部件
–允许访问cwi:set:add_aspect和cwi:request:entity_aspect的更多属性
–使用cwi:set:add_cql将实体添加到使用CQL查询的集 合中
–使用cwi:question:cql计算值
