声波滤波器全面对比(附参考书推荐)

1天前浏览6

在射频前端领域,声波滤波器是实现 “信号筛选” 的核心器件 —— 它能从复杂的电磁信号中,精准提取目标频段(如 5G 的 2.6GHz、WiFi 的 5GHz),同时抑制无关干扰(如相邻频段的杂散信号)。随着 5G 通信、物联网、毫米波雷达的爆发,声波滤波器(尤其是 BAW/FBAR)因 “高频性能优、体积小、集成度高” 成为行业热点,也推动其相关岗位在招聘市场上 “薪资领跑”。

本文将从 “基础概念→核心类型(SAW/BAW/FBAR)→关键指标→应用场景” 全维度拆解声波滤波器,我们一起来全面认识一下这种类型的滤波器吧。

No.1 先懂基础:什么是声波滤波器?为什么需要它?

在讲具体类型前,先明确声波滤波器的 “本质” 和 “价值”—— 这是理解其成为热点的前提。

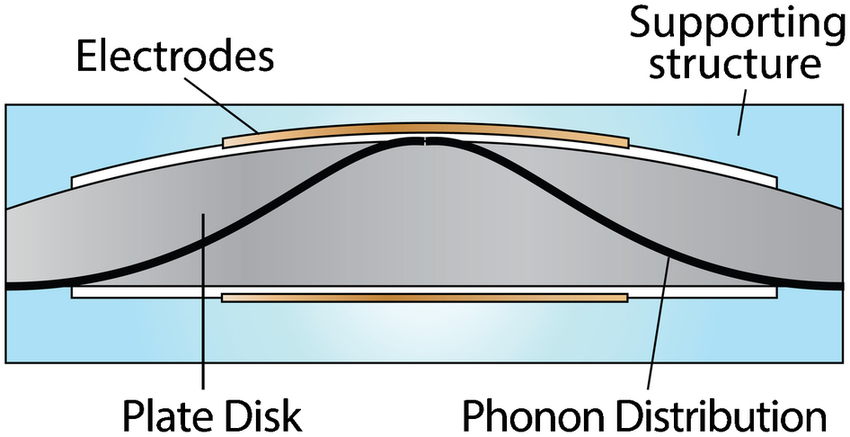

1. 核心:用 “声波振动” 实现滤波

声波滤波器是基于压电效应(电声转换)和声波传播特性,对射频 / 微波信号进行频率选择的器件。其核心逻辑是:

  • 第一步(电→声转换):输入的电信号通过 “压电材料” 转化为 “声波振动”(表面波或体波);
  • 第二步(波的筛选):利用声波在特定结构中的 “共振 / 干涉 / 反射” 特性,只让目标频段的声波保留,其他频段的声波被衰减;
  • 第三步(声→电转换):筛选后的声波再转化为电信号输出,实现 “滤波” 功能。

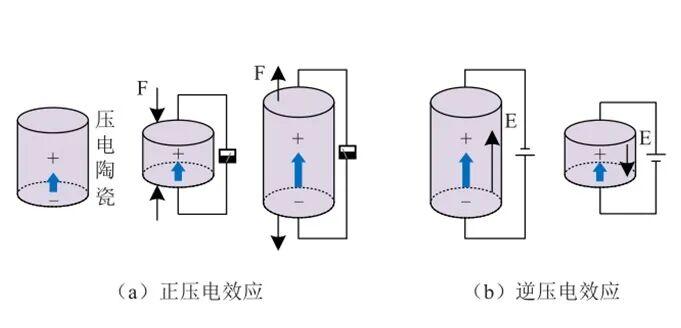

压电陶瓷:为超精密领域的发展打开了一扇门-要闻-资讯-中国粉体网

简单类比:就像一把 “声波梳子”,只允许特定频率的 “信号头发” 通过,其他频率的 “杂发” 被梳掉。

2. 为什么声波滤波器成 “热点”?

在射频前端(如手机、基站的信号接收 / 发射模块)中,传统滤波器(如 LC 滤波器、陶瓷滤波器)存在明显短板,而声波滤波器完美适配了 “高频化、小型化、高集成” 的趋势:


滤波器类型
核心短板
声波滤波器的优势(SAW/BAW)
LC 滤波器(电感 + 电容)
高频下 Q 值低(信号损耗大)、体积大(高频电感难微型化)
Q 值高(≥200,信号损耗小)、体积小(毫米级,适合手机)
陶瓷滤波器
带宽窄(仅支持单一频段)、高频性能差(>2GHz 损耗剧增)
带宽灵活(可设计窄带 / 宽带)、高频性能优(BAW 支持 6GHz+)


尤其是 5G 时代,射频前端需要 “多频段、高频段、小体积” 的滤波器(比如手机要支持 2G/3G/4G/5G 的十多个频段),声波滤波器成为唯一能满足需求的方案 —— 这也是其招聘需求和薪资飙升的核心原因。

No.2  声波滤波器的核心分类:SAW vs BAW(含 FBAR/SMR)

声波滤波器的核心分为两大类:声表面波滤波器(SAW) 和体声波滤波器(BAW),而 BAW 又细分为薄膜体声波滤波器(FBAR) 和固态装配体声波滤波器(SMR)。三者在原理、结构、性能上差异显著,对应不同的应用场景。

1. 声表面波滤波器(SAW):“表面传播” 的中低频主力

SAW(Surface Acoustic Wave)是最早商用的声波滤波器,核心是声波在压电材料的 “表面” 传播,就像水面上的波纹只在表层扩散。


(1)工作原理:电声转换 + 波的干涉

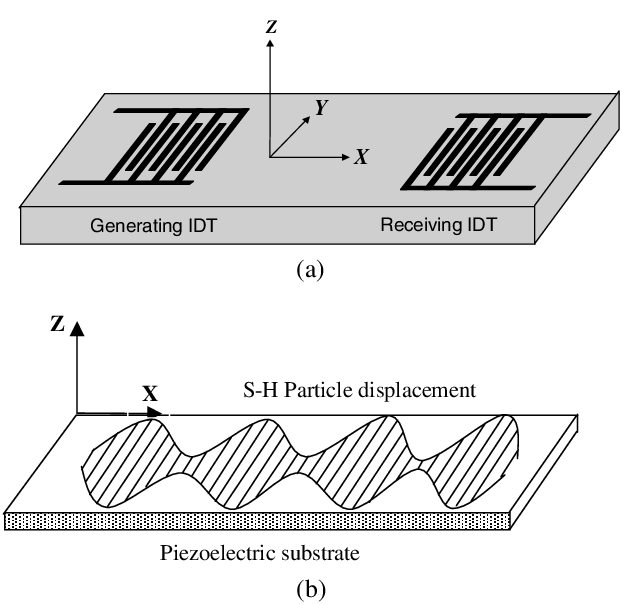

SAW 的核心结构由 “压电基底” 和 “叉指换能器(IDT)” 组成,原理可拆解为 3 步:

  1. 电→声转换

    :IDT(像两把交错的 “梳子”)通电后,在压电基底(如铌酸锂 LiNbO3、钽酸锂 LiTaO3)表面产生交变电场,压电材料因 “压电效应” 发生机械振动,生成声表面波(传播方向与 IDT 电极垂直,仅在基底表面 1-2 个波长深度内传播);
  2. 信号筛选

    :声表面波在传播过程中,不同频率的波会因 “干涉效应” 被筛选 —— 目标频率的波会叠加增强,非目标频率的波会相互抵消衰减;部分 SAW 还会在 IDT 两侧加 “反射栅”,进一步反射目标波、抑制杂波;
  3. 声→电转换

    :筛选后的声表面波到达输出 IDT,再次通过压电效应转化为电信号,完成滤波。

(2)核心特点:成本低、中低频优,高频受限

优点
缺点
1. 成本低:结构简单(IDT 可通过光刻工艺批量制造),原材料(LiNbO3)成熟;2. 中低频性能好:在 3GHz 以下频段,插入损耗小(典型 0.5-2dB)、选择性高;3. 集成度高:可与其他元件(如天线、开关)集成到同一基底,适合小型化。
1. 高频损耗大:频率 > 3GHz 时,声表面波在传播中能量衰减剧增(因表面散射),无法满足 5G Sub-6GHz 高频段(如 3.5GHz)需求;2. 功率容量低:表面振动易受大功率信号破坏,仅适合手机终端(小功率),不适合基站(大功率);3. 温度稳定性差:压电材料(如 LiNbO3)的压电系数随温度变化大,高温下滤波性能漂移。

(3)典型应用场景

  • 手机中低频段:2G(900MHz)、3G(2100MHz)、4G 中低频(1.8GHz、2.1GHz)、WiFi 2.4GHz;
  • 物联网设备:NB-IoT(800MHz/900MHz)、蓝牙(2.4GHz);
  • 消费电子:FM 收音机(88-108MHz)、电视信号接收。

2. 体声波滤波器(BAW):“内部传播” 的高频王者

BAW(Bulk Acoustic Wave)是为解决 SAW 的 “高频短板” 而生,核心是声波在压电材料的 “内部”(体相)传播,而非表面,因此高频性能远超 SAW,是 5G 高频段(Sub-6GHz、毫米波)的核心器件。


BAW 根据结构差异,分为FBAR(薄膜体声波谐振器) 和SMR(固态装配体声波谐振器) 两类,两者原理相似(均为 “厚度共振”),但结构不同。

(1)核心原理:厚度共振 + 能量封闭

BAW 的核心是 “压电薄膜的厚度共振”—— 压电材料的厚度决定了共振频率(频率与厚度成反比:厚度越薄,频率越高),原理如下:

  1. 电→声转换

    :在压电薄膜(如氮化铝 AlN、氧化锌 ZnO)的上下表面镀 “金属电极”,通电后,电场使压电薄膜产生 “纵向伸缩振动”(体声波在薄膜内部上下反射);
  2. 共振筛选

    :当输入信号频率等于 “压电薄膜的厚度共振频率” 时,体声波会发生 “共振”,信号顺利通过;非共振频率的信号则被薄膜吸收或反射,无法通过;
  3. 能量封闭

    :为避免体声波能量泄漏,FBAR 采用 “悬浮结构”(压电薄膜四周悬空,底部无基底),SMR 采用 “布拉格反射层”(多层高低阻抗材料叠加,反射体声波),确保能量集中在薄膜内部。

(2)FBAR vs SMR:BAW 的两大技术路线

FBAR 和 SMR 是 BAW 的两种主流实现方式,技术竞争集中在 “苹果供应链”(FBAR)和 “安卓供应链”(SMR),两者差异如下:


对比维度
薄膜体声波谐振器(FBAR)
固态装配体声波谐振器(SMR)
核心结构
压电薄膜(AlN)悬浮在衬底上(底部无支撑,仅边缘固定)
压电薄膜(AlN)下方有 “布拉格反射层”(如 W/SiO2 交替层),底部有衬底
关键优势
1. 能量泄漏少(悬浮结构无基底吸收),Q 值更高(典型 > 1000);2. 频率上限高(可支持毫米波 28GHz/39GHz);3. 体积更小(无反射层,厚度更薄)。
1. 结构稳定(有衬底支撑),制造良率高;2. 成本较低(布拉格反射层工艺成熟);3. 功率容量略高(衬底可散热)。
技术难点
1. 悬浮结构易破损,制造工艺复杂(需刻蚀掉底部衬底);2. 良率较低(薄膜厚度均匀性要求极高)。
1. 布拉格反射层会引入少量能量损耗,Q 值略低于 FBAR;2. 高频下反射层匹配难度大(毫米波频段损耗增加)。
主流厂商
美国 Qorvo(收购 FBAR 鼻祖 Avago)、日本 TDK(收购 Epcos)
美国 Broadcom、日本村田(Murata)、中国中电科

(3)BAW 的核心特点:高频、高 Q、耐高温


优点
缺点
1. 高频性能顶尖:频率覆盖 1GHz-100GHz,完美适配 5G Sub-6GHz(3.5GHz、4.9GHz)和毫米波(28GHz、39GHz);2. Q 值极高:典型 Q 值 500-1500(FBAR 更高),插入损耗小(高频段 < 1dB),信号保真度高;3. 温度稳定性好:压电材料(AlN)的温度系数低,-40℃~85℃环境下性能漂移 < 1%;4. 功率容量高:体声波能量集中在内部,可承受大功率(如基站 PA 输出的 20W 功率),适合基站和雷达。
1. 成本高:工艺复杂(薄膜沉积、光刻、悬浮结构 / 反射层制造),设备投入大;2. 制造难度大:压电薄膜厚度均匀性要求极高(误差需 < 1nm),良率控制难;3. 低频段竞争力弱:频率 <1GHz 时,薄膜需做得很厚(>1μm),制造难度增加,成本高于 SAW。

(4)BAW 的典型应用场景

  • 5G 高频段:手机 Sub-6GHz 高频段(3.5GHz、4.9GHz)、毫米波模块(28GHz);
  • 基站:5G 宏基站、小基站的射频前端(大功率场景);
  • 雷达:汽车毫米波雷达(77GHz/79GHz)、无人机雷达;
  • 高端消费电子:WiFi 6E(6GHz 频段)、卫星通信(Ka 频段)。

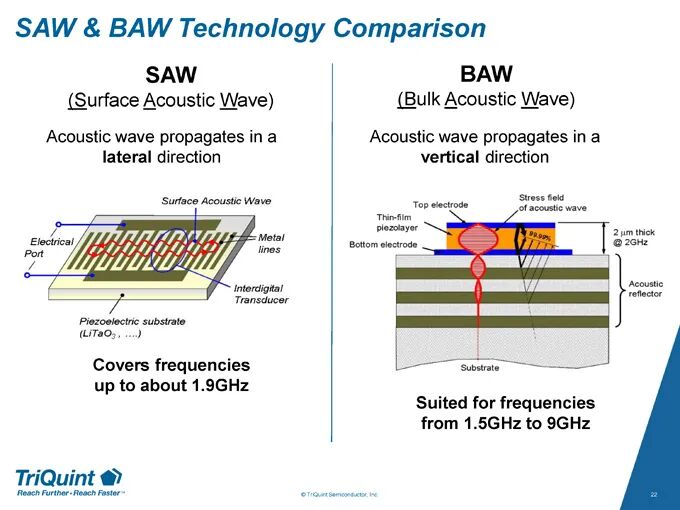

3. SAW vs BAW:核心差异对比(选对器件的关键)


对比维度
SAW(声表面波)
BAW(体声波,含 FBAR/SMR)
声波传播路径
压电材料表面
压电材料内部(体相)
工作频率范围
几十 MHz~3GHz
1GHz~100GHz(毫米波)
Q 值(品质因数)
200~500
500~1500(FBAR 更高)
插入损耗
中低频段 0.5~2dB,>3GHz>3dB
高频段 < 1dB,毫米波 < 2dB
功率容量
低(≤1W,适合终端)
高(≤20W,适合基站 / 雷达)
温度稳定性
差(LiNbO3 温度系数高)
好(AlN 温度系数低)
体积
小(但高频下需增大面积)
极小(薄膜结构,适合微型化)
成本
低(工艺成熟)
高(尤其是 FBAR)
核心应用
2G/3G/4G 中低频、WiFi 2.4G
5G 高频、毫米波、基站、雷达

No.3  声波滤波器的关键性能指标:判断器件好坏的核心

无论是 SAW 还是 BAW,其性能都通过以下 6 个核心指标衡量,也是企业招聘中 “技术面试” 的高频考点:

1. 中心频率(fc)

  • 定义:滤波器允许通过的 “核心频段的中心值”(如 5G 3.5GHz 频段的滤波器,fc=3.5GHz);
  • 决定因素:SAW 由 IDT 电极的周期(周期越小,频率越高)决定;BAW 由压电薄膜的厚度(厚度越薄,频率越高)决定;
  • 要求:中心频率精度需≤±0.5%(5G 场景),否则会偏离目标频段,导致信号接收失败。

2. 带宽(BW)

  • 定义:滤波器允许通过的 “频率范围”(通常以 - 3dB 带宽表示,即信号功率衰减 3dB 时的频率范围);
  • 分类:窄带滤波器(BW<1% fc,如基站专用)、宽带滤波器(BW>10% fc,如手机多频段兼容);
  • 应用需求:5G 手机需要 “宽带滤波器”(如 3.3-3.6GHz,BW=300MHz),以覆盖多个子频段。

3. 插入损耗(IL)

  • 定义:信号通过滤波器后的 “功率衰减程度”(IL = 输入功率 - 输出功率,单位 dB);
  • 重要性:插入损耗越小,信号强度损失越少,手机接收灵敏度越高(续航更长)、基站覆盖范围越广;
  • 行业标准:SAW 在 2GHz 频段 IL<1.5dB,BAW 在 3.5GHz 频段 IL<1dB,毫米波频段 IL<2dB。

4. 品质因数(Q 值)

  • 定义:Q = 中心频率 / 带宽(fc/BW),反映滤波器 “频率选择性” 的好坏 ——Q 值越高,对相邻频段的抑制能力越强;
  • 影响:Q 值低的滤波器会 “漏过” 相邻频段的干扰信号(如 5G 3.5GHz 滤波器漏过 4G 3.4GHz 信号),导致通信卡顿;
  • 对比:SAW 的 Q 值≈300,FBAR 的 Q 值≈1200,因此 BAW 的抗干扰能力远优于 SAW。

5. 抑制比(Rejection)

  • 定义:滤波器对 “非目标频段信号” 的衰减程度(如对相邻频段信号的衰减,单位 dB);
  • 要求:5G 场景下,相邻频段的抑制比需≥40dB(即干扰信号通过滤波器后,功率衰减 40 倍以上),否则会干扰目标信号;
  • 示例:5G 2.6GHz 滤波器对 2.5GHz 干扰信号的抑制比需≥45dB,确保 4G 2.5GHz 信号不影响 5G 通信。

6. 功率容量(Pmax)

  • 定义:滤波器能承受的 “最大输入功率”(超过则器件损坏或性能漂移);
  • 应用差异:手机终端的滤波器 Pmax≈1W(小功率),基站的滤波器 Pmax≈20W(大功率),雷达的 Pmax≈100W;
  • 材料影响:BAW 的压电材料(AlN)机械强度高,功率容量远高于 SAW(LiNbO3 易碎裂)。

No.4  声波滤波器的产业链与市场趋势:为什么人才需求暴涨?

理解市场趋势,能更清楚 “为什么声波滤波器岗位薪资高”—— 核心是 “需求爆发 + 供给稀缺”。

1. 需求端:5G 是最大驱动力

  • 手机射频前端:5G 手机需要支持 “多频段”(通常 15-20 个频段),每个频段需 1-2 个声波滤波器,单机滤波器数量从 4G 的 10-15 颗增至 5G 的 30-50 颗;
  • 基站:5G 基站(宏站 + 小站)数量是 4G 的 2-3 倍,且每个基站需更多大功率 BAW 滤波器(用于信号放大后的滤波);
  • 物联网与雷达:物联网设备(如智能表计、车联网终端)、汽车毫米波雷达(77GHz)的普及,进一步拉动 SAW/BAW 需求。

据 Yole 数据,2025 年全球声波滤波器市场规模将突破 200 亿美元,年复合增长率达 15%,其中 BAW 占比将超过 60%。

2. 供给端:技术壁垒高,国产替代加速

  • 技术壁垒:声波滤波器的核心壁垒在 “材料(如高质量 AlN 薄膜)、工艺(如 FBAR 的悬浮结构光刻)、设计(电磁 - 声学协同仿真)”,全球仅 Qorvo、Broadcom、村田等少数企业掌握成熟技术;
  • 国产替代:过去国内声波滤波器依赖进口(占比 > 90%),近年中电科、华为海思、麦捷科技等企业加速突破 BAW/FBAR 技术,急需 “压电材料研发、工艺工程师、射频设计工程师” 等人才,导致薪资水涨船高(资深 BAW 工程师年薪可达 50-80 万)。

总结:声波滤波器的 “技术地图”

声波滤波器是 “射频前端的心脏”,其技术路线选择与应用场景强绑定:

  • 中低频段(<3GHz):SAW 是性价比之选,覆盖 2G/3G/4G 中低频、WiFi 2.4G;
  • 高频段(>3GHz,含 5G Sub-6GHz / 毫米波):BAW(FBAR/SMR)是唯一选择,支撑 5G、雷达、卫星通信;
  • 未来趋势:BAW 向 “更高频(毫米波)、更高集成(与 PA / 开关集成模组)” 发展,SAW 向 “低成本、多频段集成” 优化。

对于想进入该领域的从业者,核心需掌握 “压电材料特性、声波传播原理、射频滤波指标、制造工艺(如薄膜沉积、光刻)”,这些也是企业招聘中考察的核心能力 —— 而随着 5G 和国产替代的推进,声波滤波器人才的 “稀缺性” 仍将持续,是射频领域值得深耕的方向。
