HyperView提高效率的方法： Upfront Data Loader

引言

在有限元后处理中，高效、精准地加载庞大的模型和结果数据是进行分析的第一步，因为咱们不能抛开计算机硬件条件来看待问题，电脑一卡一卡太影响工作效率和心情，都没办法撸起袖子加油干。



不知道大家有没有这样的困扰，结果文件非常大，载入很慢，可能只需要看位移或应力结果，可能只需要查看最后一个时刻的结果，但是需要将整个模型载入，模型切换就变得很慢。针对上述的问题在contour下提供了cache的功能，能在一定程度上解决结果的载入。



那还有没有其他办法呢，Altair HyperView 的 Upfront Data Loader（前期数据加载器） 提供了一个革命性的工作流程，旨在解决这一痛点。

它通过一个直观、集中的界面，引导用户分步加载数据，从而实现对内存资源的精细控制，尤其适用于处理超大型模型。本文将带您全面掌握这一强大工具的使用方法。



一、如何启用 Upfront Data Loader？

在 Windows 系统中，访问路径如下：

1. 点击 开始菜单 > Altair 2022.3 > HyperWorks。

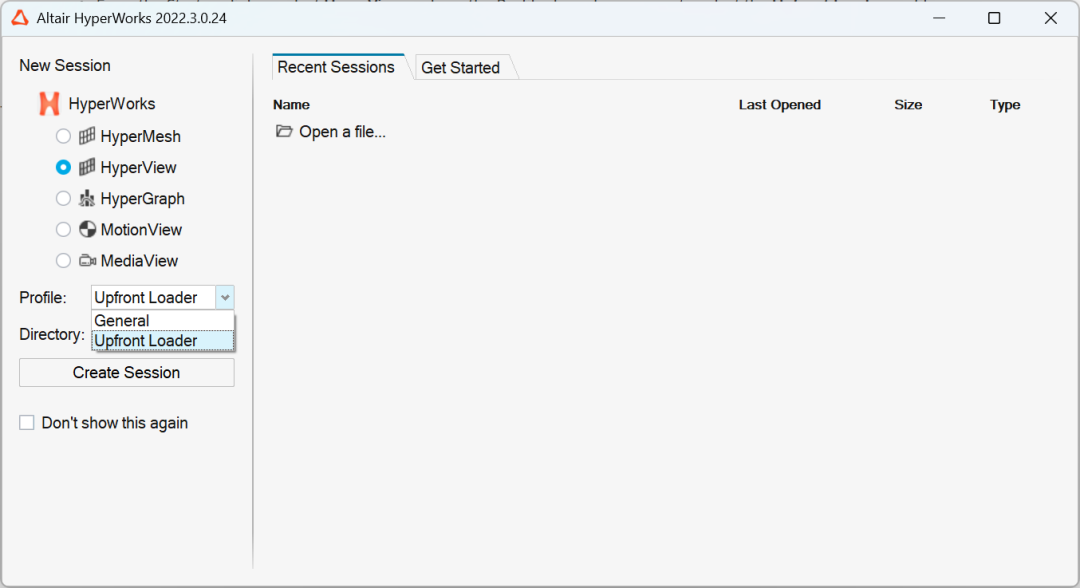

2. 在弹出的 Startup 对话框中，选择 HyperView。
3. 在 Profile 下拉菜单中，至关重要的一步是选择 Upfront Loader 配置文件。

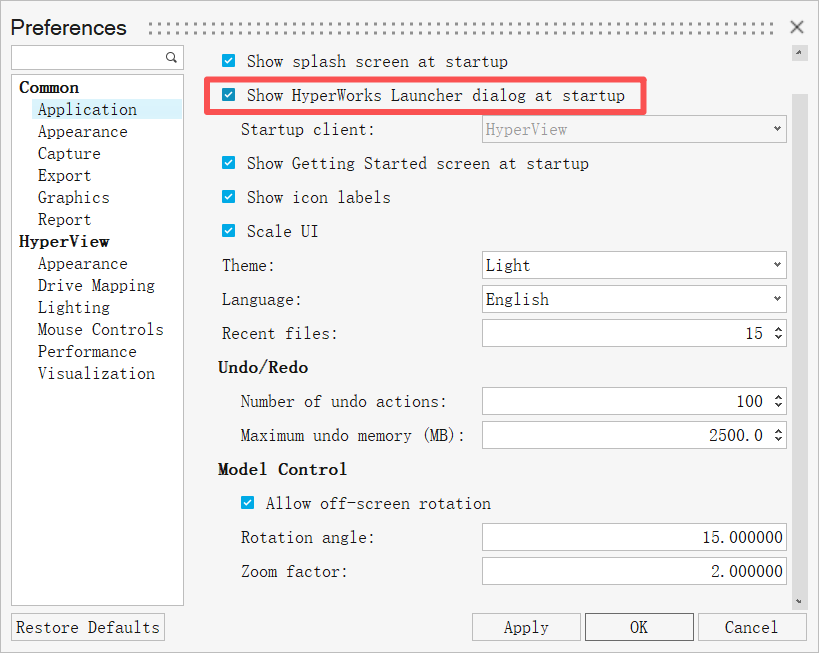

4. 点击 Create Session，如果勾选了不弹出窗口那么将无法设置，可以通过preference窗口，勾选下图的选项，即可弹出启动设置窗口。



至此，您已进入专为高效数据管理设计的 HyperView 环境。

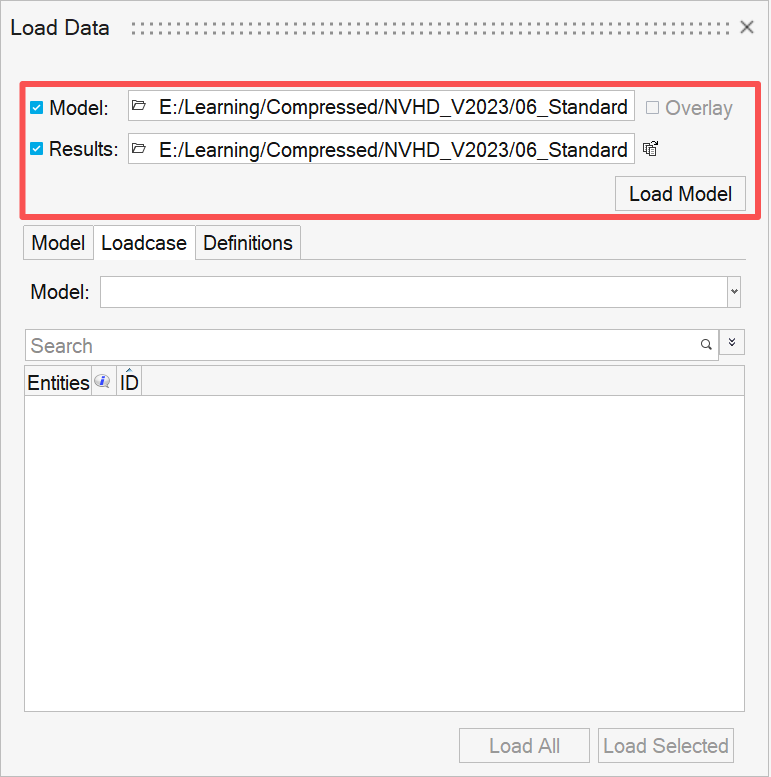

二、核心界面：Load Data 对话框

Load Data 对话框是整个前期加载过程的控制中心，其逻辑清晰，遵循后处理的操作流程，包含四个主要部分：

1. Load Model and Results (加载模型与结果)
2. Viewing Model Info (查看模型信息 - 只读)
3. Loading Steps (加载动画步长) - 通过 Loadcase 选项卡操作
4. Loading Results (加载结果数据) - 通过 Definitions 选项卡操作

三、第一步：加载模型与结果文件

在 Load Model and Results 区域，您可以灵活地配置数据源：

• 默认情况：从同一个文件（如 model_results.h3d）中同时加载模型和结果。
• 高级用法：
• 从不同文件加载：例如，使用 LS-DYNA 的 .key 文件作为模型定义，并配以 .h3d 结果文件进行后处理。只需分别勾选 Model 和 Results，并浏览至不同文件即可。
• 仅加载模型或仅加载结果：通过取消勾选其中一项来实现。

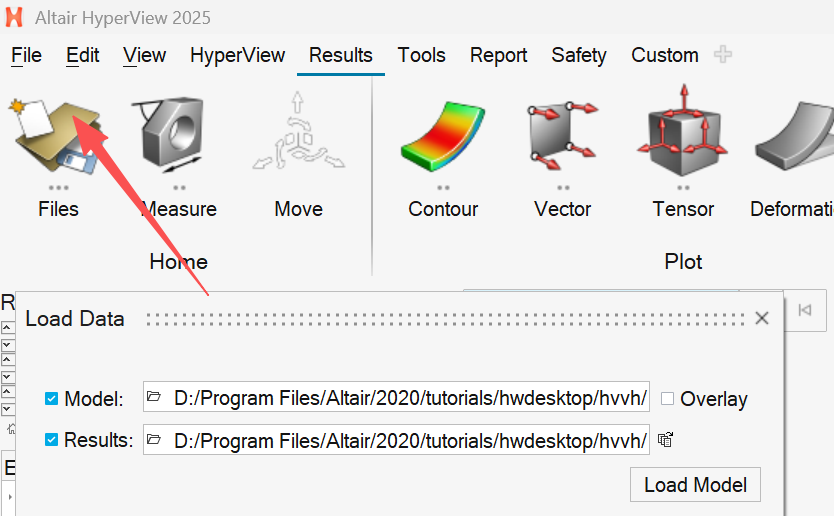

• 执行加载：点击 Load Model 按钮，加载进度会显示在消息提示区。

注意：加载输入文件（如 *.rad, *.key）作为模型时，并非所有信息都会被读取，具体支持范围请参考官方覆盖文档。

模型叠加 (Overlaying Multiple Models)

一个强大的功能是可以通过勾选 Overlay 复选框，在同一个窗口内叠加多个模型及其结果。这在对比不同设计方案或多体系统分析时极为有用。

• 当前模型：最后加载的模型会自动成为当前模型。
• 切换当前模型：在 Results Browser 中右键点击目标模型文件，选择 Make Current。
• 结果切换：叠加后，Loadcase 选项卡会出现下拉菜单以供切换模型，从而选择不同模型的步长进行加载。

四、第二步：加载动画步长

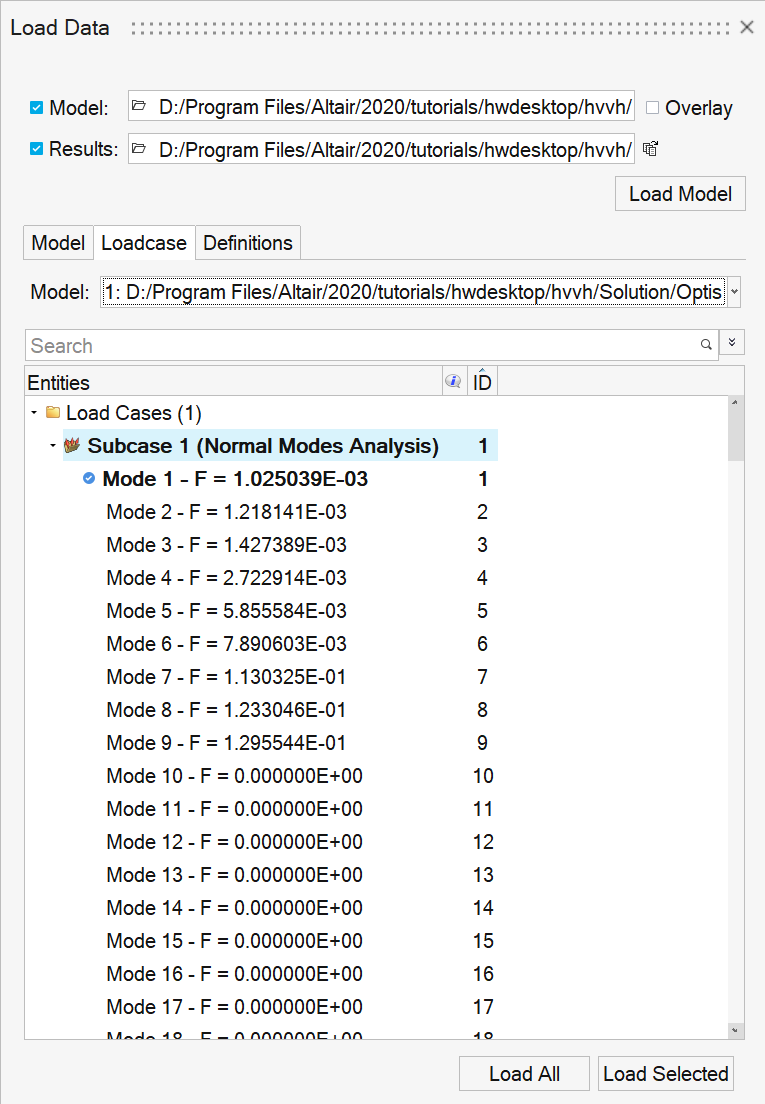

模型加载后，Loadcase 选项卡会自动填充文件中所有可用的时间步和subcase。

• 选择性加载：这是节省内存的核心！您无需加载所有步长，可以只勾选感兴趣的关键时间步（如碰撞的特定时刻、模态的特定阶数），然后点击 Load Selected 按钮（或右键选择 Load）。
• 批量操作：使用 Ctrl 和 Shift 键进行多选。点击 Load All 可加载全部步长（不推荐用于大模型）。
• 状态指示：已加载的步长前会显示一个蓝色对勾。这些步长被缓存于内存中，后续动画会非常流畅。
• 设置当前步：加粗显示的步长为当前窗口中的激活步长。右键点击任何已加载步长可选择 Make Current 来切换。

重要提示：在 Upfront Data Loader 模式下，只有通过此浏览器加载的步长才会在动画中播放。

五、第三步：加载结果云图

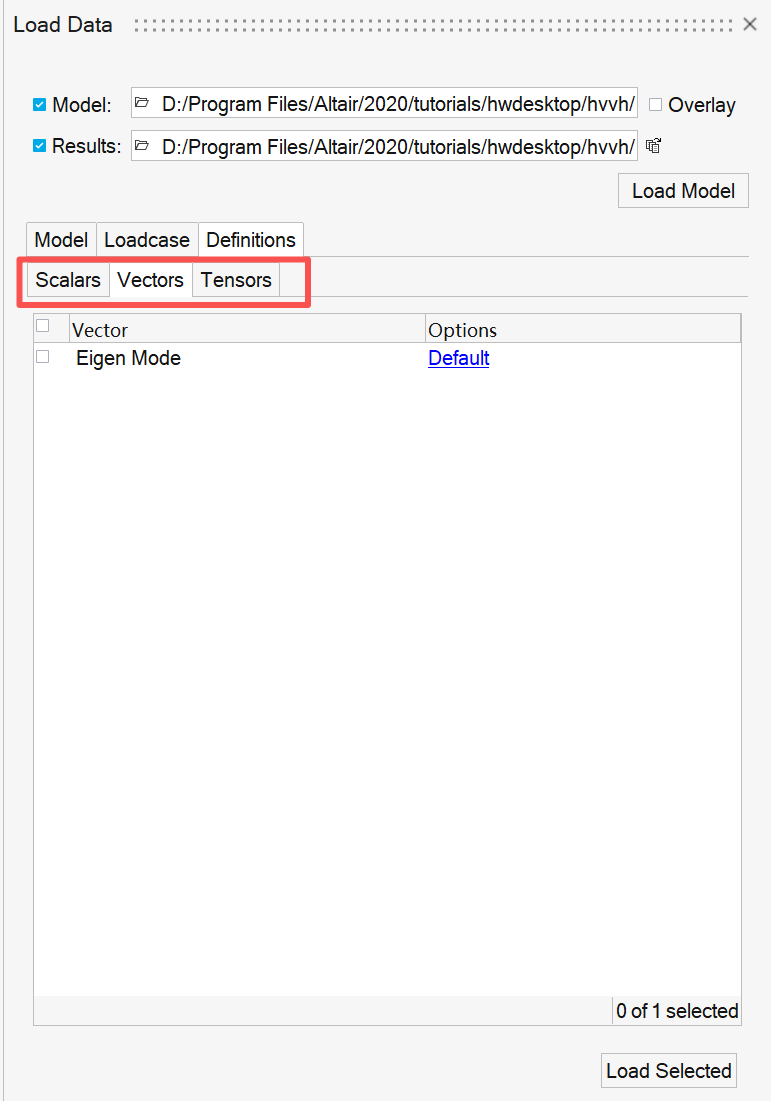

在模型和所需动画步长加载完毕后，切换到 Definitions 选项卡。这里才是您选择具体结果数据（如应力、应变、位移等）以创建云图、矢量图、等值面图的地方。

• 您可以选择需要绘制的结果类型，然后加载它们。同样，已完全加载的结果前会显示蓝色对勾，而正在加载的则会显示进度条。

六、监控进度与取消加载

Upfront Data Loader 提供了透明的加载监控机制：

可视化指示：

• 蓝色对勾：表示步长或结果已完全加载。
• 进度条：表示结果正在加载中。
• 进度通知：点击状态栏右下角的图标会显示一个详细的加载进度对话框。

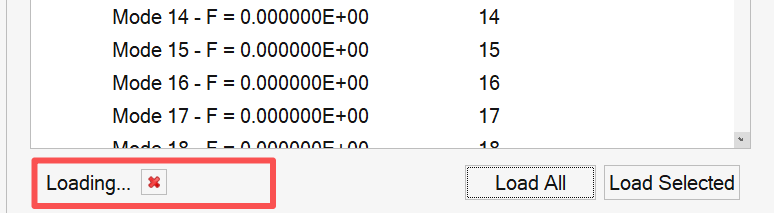

• 取消加载：您可以随时点击 Load Data 浏览器底部的红色 X 按钮来取消所有正在进行的加载操作。

• 当内存使用达到警告阈值时，系统也会弹出对话框询问是否取消加载。
• 注意：取消操作会中止所有正在进行的加载任务，而无法仅取消某一项。

七、总结与最佳实践

• 核心优势：Upfront Data Loader 提供了按需加载的能力，允许用户只将必要的模型、时间步和结果数据读入内存，完美应对海量数据问题。
• 工作流：模型 -> 步长 -> 结果。这是一个从宏观到微观、从结构到数据的高效流程。
• 内存管理：始终关注加载的内容，养成选择性加载步长和结果的好习惯。利用 Overlay 功能进行对比，而非同时打开多个软件实例。

通过熟练掌握 HyperView 的 Upfront Data Loader，您将能显著提升后处理效率，从容应对各种规模的分析任务，将更多精力集中于结果解读和工程洞察本身。
