ANSA25版本几何清理功能讲解

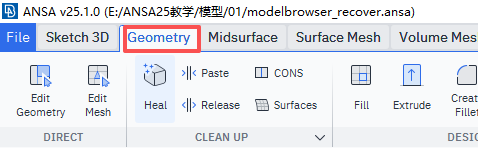

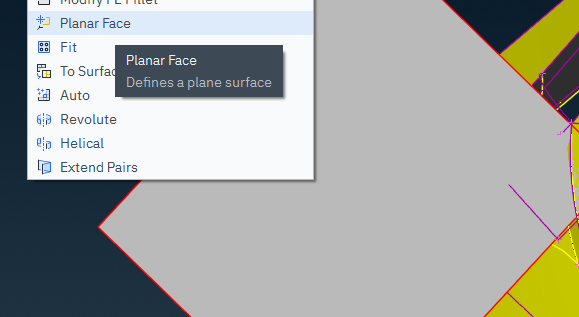

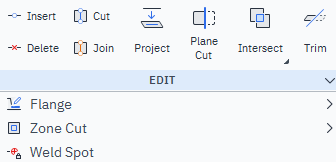

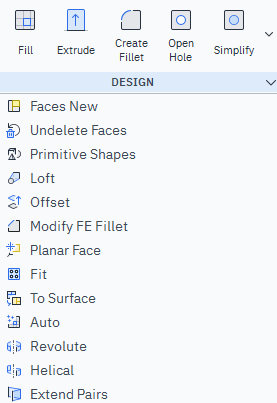

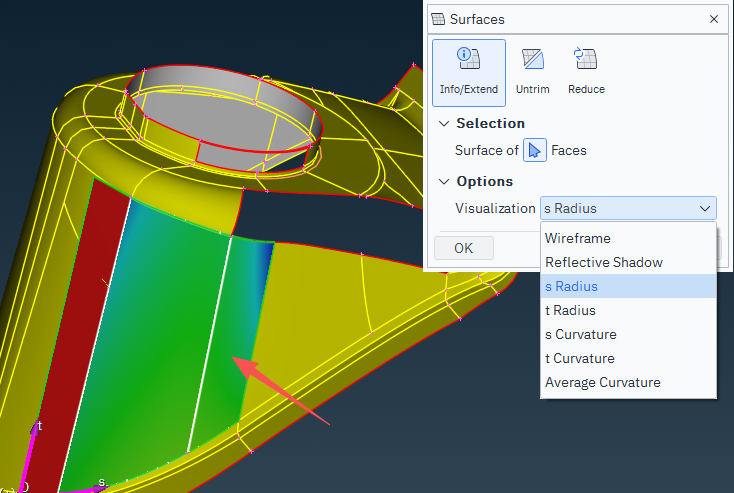

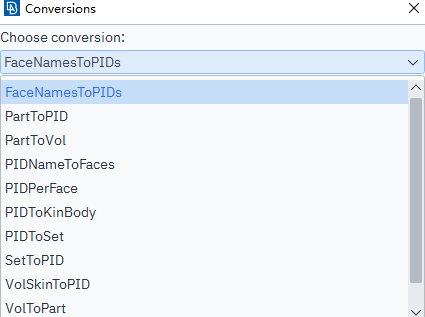

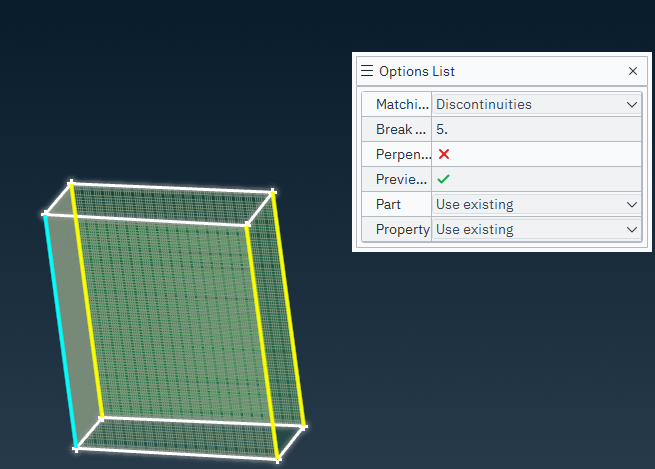

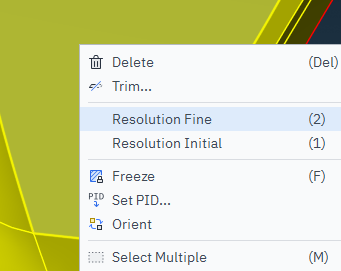

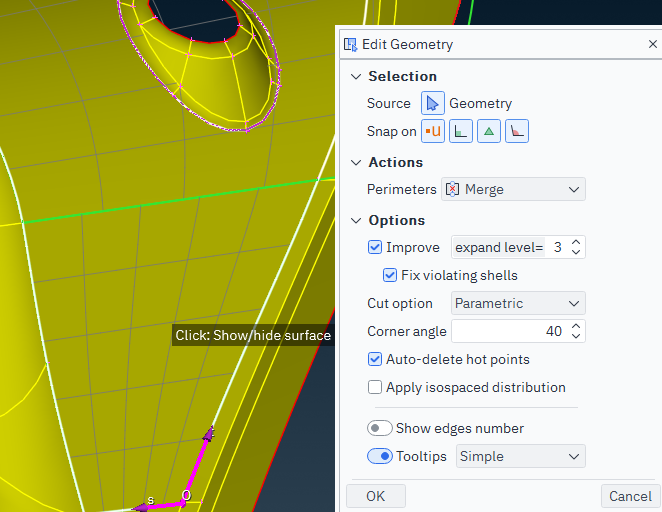

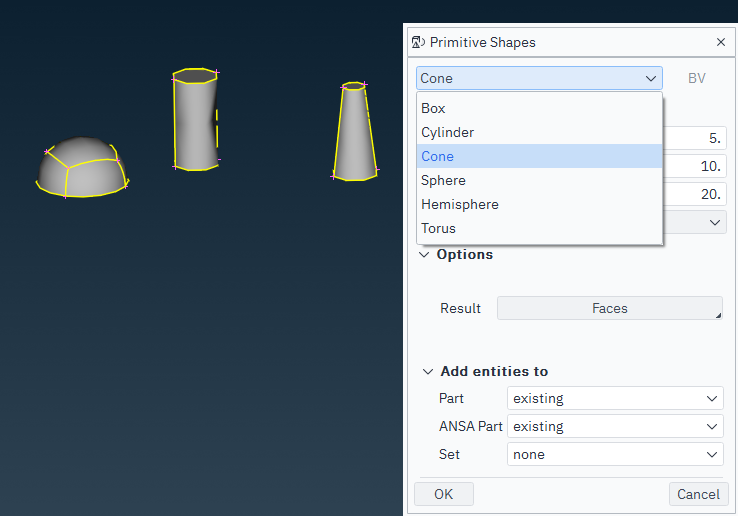

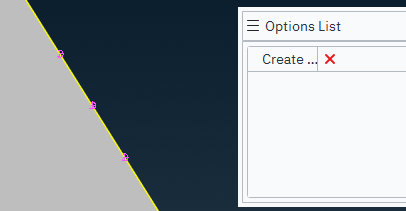

继续我们ANSA25版本的探索。今天我们介绍下第二个板块，几何数模部分的功能。在下拉的隐藏区，我们可以看到这个板块的功能分为六个，第一个还是所有功能的集成按钮，第二个是几何清理，第三个是设计，第四个是编辑，第五个是工具，第六个是编辑，我就简单翻译下。工作中几何清理是很重要的，画网格前我们需要简化模型，特别是一些小的圆角，多余的特征，不必要的小孔，logo等等，还有一些破面需要修复。DIRECT：这里有两个集成所有常用功能的按钮，主要讲第一个Edit Geometry。鼠标放在点、线、面上右键出来功能是不一样的，下图是鼠标放在面上出来的功能，这些功能之前的文章也有讲过，这里就不介绍了。下面我新发现的功能，鼠标左键单击面，会出现网格，并且有网格流向的指示，虽然这只是预览，并没有生成实际的网格。CLEAN UP：几何清理，这里的功能大家应该都不陌生，Heal这个功能可以进行简单的几何修复，感觉类似于TOPO功能。 Surfaces这个功能，左键选择一个面可以生成上文提到的网格线框，也可以生成曲率，半径，反射阴影的可视化，或者生成基于当前选择面的一个延申面，这个功能具体用在哪我一时半会还真想不到。有知道的小伙伴可以文末留个言。DESIGN：这里的功能有些多，前面四个命令分别是填充，延长，创建圆角，开孔，老功能了就不说了，第五个Simplify功能集成了很多，这个功能对于几何清理来讲很强大。打开它的下拉按钮，可以看到，它可以简化模型的孔，圆角，logo，法兰边等，可以说集成了许多简化模型的命令，我最看好的是删除圆角，也就是去圆角、倒角，变成直角的功能，简直是画塑料件体网格人的福音。下面这个功能在隐藏里可以创建初始形状的几何数模，一些简单的三维图形，如半球，圆柱体等等，方便我们临时创建一些不同尺寸的加载工装。这个隐藏功能可以在平面上创建一个新的平面，也是方面我们创建一些平面类的加载工装了。剩下的一些命令，如Loft,Auto都是根据你已经创建好的紫色cons，来生成任意几何数模EDIT:这里的命令就是比较常用命令了，像Plane Cut和Intersect，一个是用面来切割模型，一个是来删除交叉面。顺带一提，Weld spot这个功能可以在线上插入焊点信息TOOLS:这里的命令没啥好讲的，之前的版本里都有，我这边也没有可以直接演示的模型，BGA Assistant这个功能是用于集成电路建模的。SETUP:这里主要就是法向面的转换和一个转换的功能可以看到，这里有很多的转换类型,拿PartToPID举例，可以将PART的名字赋予到PID上，这个功能挺好用，一定程度上省的二次开发了。今天就讲到这里了，大家可以自己对照着，花个五分钟去认识一下这些功能，找找位置 著作权归作者所有，欢迎分享，未经许可，不得转载
