为什么功分器不能三端口理想匹配？

一分二功分器 “不能三端口理想匹配”，本质是无耗、互易三端口网络的固有物理约束—— 从微波网络理论的核心规律（互易性、幺正性）出发，可推导出 “三端口同时理想匹配” 与 “功分器的能量分配功能” 存在不可调和的矛盾，具体推导逻辑如下：

No.1 先明确两个关键前提

在分析前，需先界定 “理想匹配” 和功分器的基本属性，这是推导的基础：

1. 理想匹配的定义

   ：三端口的反射系数均为 0，即 S 参数中的 “对角元素” 全为 0（S₁₁=S₂₂=S₃₃=0）。意味着每个端口输入的能量 “无任何反射”，全部进入网络内部。

2. 功分器的核心属性

   ：作为射频领域的典型无源器件，一分二功分器必然满足两个条件：

• 无耗

  ：网络自身不消耗能量（能量守恒，输入功率 = 输出功率之和）；

• 互易

  ：信号传输方向可逆（Sᵢⱼ=Sⱼᵢ，如 2 口到 1 口的传输系数 = 1 口到 2 口的传输系数）。

No.2  核心推导：从 “幺正性” 与 “互易性” 导出矛盾

无耗网络的 S 矩阵需满足幺正性（也叫 “归一化功率守恒”），即：对任意两个不同的端口列向量，其点积为 0；单个列向量的模长为 1。结合互易性，可逐步推导出 “三端口理想匹配” 的矛盾。

第一步：单端口理想匹配的后果（以 1 口为例）

若要求 1 口理想匹配（S₁₁=0），根据幺正性对 “第 1 列向量” 的约束：S₁₁² + S₂₁² + S₃₁² = 1代入 S₁₁=0，可得：S₂₁² + S₃₁² = 1这意味着：1 口输入的全部能量，必须通过 2 口和 3 口输出（符合功分器 “能量分配” 的功能），且 2、3 口的传输系数平方和为 1（如等功分器中 S₂₁=S₃₁=√(1/2)≈0.707，对应 - 3dB 衰减）。

第二步：双端口理想匹配的矛盾（加入 2 口理想匹配）

若进一步要求 2 口也理想匹配（S₂₂=0），根据幺正性对 “第 2 列向量” 的约束：S₁₂² + S₂₂² + S₃₂² = 1代入 S₂₂=0，并结合互易性（S₁₂=S₂₁、S₃₂=S₂₃） ，可得：S₂₁² + S₂₃² = 1

此时，对比第一步的结论（S₂₁² + S₃₁² = 1），可推导出：S₂₃² = S₃₁² → S₂₃ = ±S₃₁

但这还未直接矛盾，需结合 “功分器的功能”—— 一分二功分器要求 2、3 口均有能量输出（即 S₂₁和 S₃₁均非 0），而若继续加入 “3 口理想匹配”，矛盾将彻底显现。

第三步：三端口理想匹配的数学矛盾（加入 3 口理想匹配）

若强行要求 3 口也理想匹配（S₃₃=0），根据幺正性对 “第 3 列向量” 的约束：S₁₃² + S₂₃² + S₃₃² = 1代入 S₃₃=0，并结合互易性（S₁₃=S₃₁、S₂₃=S₃₂），可得：S₃₁² + S₂₃² = 1

但此前从 2 口理想匹配已推导出 S₂₁² + S₂₃² = 1，结合第一步的 S₂₁² + S₃₁² = 1，可联立得到：S₃₁² = S₂₁² → S₃₁ = ±S₂₁

此时，若假设功分器为 “等功分”（S₂₁=S₃₁=√(1/2)），则代入 S₂₃² = S₃₁²=1/2，会导致：S₂₁² + S₂₃² = 1/2 + 1/2 = 1（看似成立），但物理意义上出现矛盾：

• S₂₃≠0 意味着 2 口和 3 口之间存在能量串扰（2 口输入的能量会泄漏到 3 口，反之亦然）；
• 而 “三端口理想匹配” 要求能量无反射、无串扰，但功分器的 “能量分配” 功能必然需要 1 口与 2、3 口之间有耦合（S₂₁、S₃₁非零），这种耦合会不可避免地导致端口间的串扰，无法同时满足 “无串扰” 和 “能量分配”。

更直接的数学矛盾：若假设 S₂₃=0（无串扰，符合合路 / 功分的隔离需求），则从 S₂₁² + S₂₃² = 1 可推出 S₂₁=±1，即 1 口能量全部流向 2 口，3 口无输出（S₃₁=0）—— 这本质是 “单路传输线”，而非 “一分二功分器”，完全违背功分器的功能定义。

No.3  物理本质：能量守恒与端口耦合的固有约束

无耗互易三端口网络的 “三端口理想匹配”，本质要求：

1. 每个端口无能量反射（Sᵢᵢ=0）；
2. 端口间无能量串扰（Sᵢⱼ=0，i≠j）。

但这两个要求与 “能量守恒” 完全冲突：若所有端口间无耦合（Sᵢⱼ=0），则输入到任意端口的能量 “无处可去”（无法传输到其他端口，也无法反射），违背无耗网络的能量守恒定律。

而功分器的核心功能是 “将一个端口的能量分配到另外两个端口”，必然需要 1 口与 2、3 口之间存在耦合（S₂₁、S₃₁≠0）—— 这种耦合是实现 “能量分配” 的前提，但也导致了 “端口间串扰” 和 “无法三端口理想匹配”。

总结

一分二功分器 “不能三端口理想匹配”，是无耗、互易三端口网络的理论极限：

• 从数学上，三端口同时理想匹配会导致 S 矩阵幺正性与功分功能的矛盾；
• 从物理上，“能量分配” 需要端口间耦合，而耦合必然破坏 “无反射、无串扰” 的理想匹配状态。

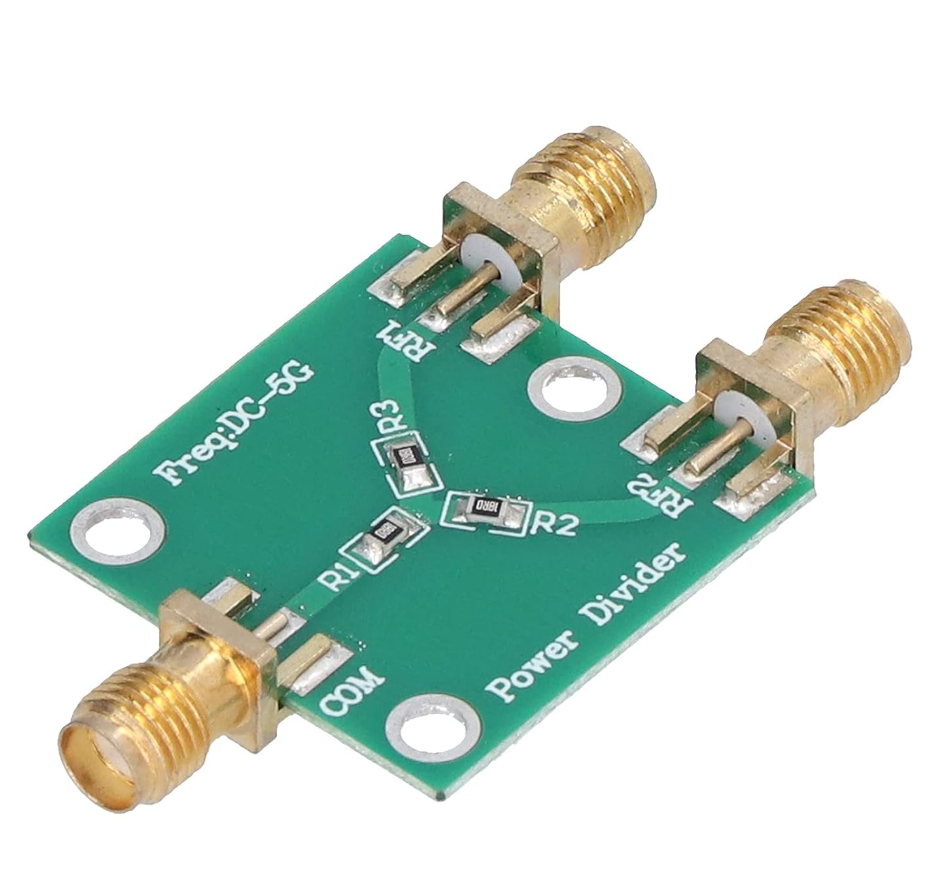

需注意：这一结论仅针对 “理论理想匹配”，实际商用功分器会通过优化设计（如 Wilkinson 功分器加隔离电阻），使关键端口的反射系数极小（如回波损耗≥20dB），满足工程上的 “可用匹配”，而非追求理论上的完美。
