从流片失败到量产：HSPICE信号电源完整性分析-芯片SIPI求职必学

导读：大家好，我是仿真秀专栏作者——信号完整性设计，拥有10多年SIPI、EMC经验，曾就职于多家大厂，专注高速高频信号完整性设计，成功设计50Gbps+以太网芯片；擅长信号及电源完整性分析，百安级大电流低纹波电源仿真，有源无源链路仿真优化、电热多物理场仿真、先进封装仿真等。

近日，由我独家原创的视频课程《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》正式在仿真秀官网上线，为学员提供VIP群答疑、提供配套学习资料等服务。

2025 年某 VPU 视觉处理单元项目的惨痛教训犹在眼前：开发团队在设计阶段采用标准场求解器完成 LPDDR4 信号建模，系统级 SI 仿真显示眼图裕量充足，便贸然推进量产。但当搭载该芯片的三个验证平台投入测试时，诡异故障集中爆发：

• 平台 A 出现字节反转，数据传输完全失真

• 平台 B 始终无法达到 LPDDR4 全速性能

• 平台 C 频繁发生间歇性位错误，测试中频繁挂起

更棘手的是，传统 DFT 眼图测试显示信号裕量正常，直到工程师定制固件引入真实工作负载才发现：封装电源传输网络（PDN）因缺少去耦电容、走线过细导致回路电感过高，同步开关噪声（SSN）在高负载下严重侵蚀信号质量。这个耗费数百万研发成本的案例，正是我打造这门课程的直接动因 ——让工程师在流片前就掌握系统级 SIPI（信号 / 电源完整性）分析能力。

记得多年前刚学习HSPICE, 公司的部门大拿介绍HSPICE,讲了一晚上如何仿真DDR，基本我一点没听懂，看着各种节点，感觉好复杂，因为当时还基本不用，所以就没接着学习，后来接触芯片相关仿真（芯片先关仿真需要相关网表，只能用HSPICE），又慢慢捡起来学习，到现在已经用了很多年了，基本上现在使用ADS和HSPICE两个一半一半吧。

最近系统整理了一些资料，包含了之前文章中一些知识点，后台之前有人问到如何从CPM获取PDN，如何仿真Worst case pattern等都包含在课程中，如何仿真LP5 Per bit DFE等。归根结底，还是HSPICE网上资料比较少，而且比较老旧，于是我整理了一份关于HSPICE的学习资料，仿真了目前最常用的PCIe4.0(16Gbps)和LPDDR5 8533Mbps，这就是我制作HSPICE教程的初衷。

首先我明确一个核心观点：HSPICE和ADS是侧重点不同的顶级EDA工具，没有绝对的“谁更好”，只有“谁更合适”于某个特定的场景。 它们的比较更像是“手术刀”和“瑞士军刀”的比较。

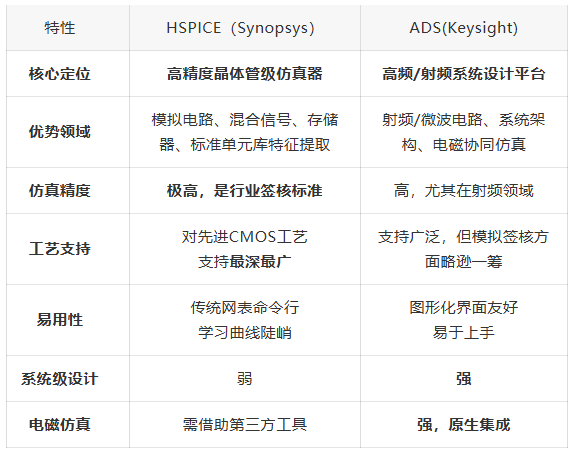

HSPICE是由Synopsys公司开发的一款高精度、晶体管级电路仿真器，被誉为行业黄金标准。而ADS是由Keysight公司开发的一款集成化的高频/射频电路和系统设计平台。HSPICE的核心优势在于其无与伦比的仿真精度、强大的模型支持和对先进工艺的深度支持。

1、HSPICE优势有哪些？

以下是HSPICE相比ADS在一些关键领域的详细优势，仅代表个人观点，如有不当欢迎补充讨论，共同进步。

（1）仿真精度和可靠性（核心优势）

黄金标准：在晶体管级模拟电路仿真领域，HSPICE是公认的精度最高的工具之一。尤其是在模拟电路、混合信号电路、存储器设计等对精度要求极高的场景下，设计师最信任的还是HSPICE的结果。

严格的收敛性：HSPICE的算法经过数十年发展和千锤百炼，对于非常复杂、非线性的电路，其求解器的收敛能力和稳定性非常强。当其他仿真器可能无法收敛时，HSPICE往往能给出结果。

精确的时序和功耗分析：对于数字标准单元库的 Characterization（特征提取）、以及芯片级的静态时序分析和功耗分析，其基础仿真数据通常都由HSPICE产生，因为这要求最高级别的精度。

对比ADS：ADS在射频领域精度也很高，但其核心优势在于系统和链路级仿真。在复杂的纳米级CMOS模拟电路（如运算放大器、PLL、ADC）的直流、瞬态特性仿真上，业界普遍认为HSPICE的精度更具优势。

（2） 对先进工艺的深度支持

最广泛的工艺模型支持：HSPICE与全球各大晶圆厂（如TSMC, Samsung, Intel）合作最为紧密，总是最先支持最新的工艺节点（如3nm, 2nm）。晶圆厂提供的PDK中，针对模拟仿真的模型库通常都以HSPICE格式为首选。

对比ADS：ADS虽然也支持众多工艺，但在最前沿的纳米级CMOS工艺支持深度和广度上，尤其是在模拟/混合信号设计方面，HSPICE通常更受晶圆厂和顶级设计公司的青睐。

（3） 强大的电路分析能力

蒙特卡洛分析：HSPICE的蒙特卡洛分析功能非常强大，用于分析工艺偏差、失配对电路性能的影响，是模拟电路设计中不可或缺的一环，HSPICE在此方面表现稳定且高效。

最坏情况分析：提供完善的WCase分析，帮助设计师找到性能边界。

高精度可靠性分析：如电迁移分析和老化分析，HSPICE与StarRC等寄生参数提取工具集成度高，可以进行签核级别的可靠性仿真。

2、ADS的优势在哪里？

为了不让您产生“ADS不如HSPICE”的误解，这里简要列出ADS的优势场景，这正好与HSPICE形成互补：

系统级和架构级设计：ADS非常适合从系统指标开始设计，进行链路预算、行为级仿真，快速评估系统性能。

射频/微波设计：这是ADS的传统强项。内置丰富的射频模型、传输线模型、S参数处理能力，以及强大的阻抗匹配工具。

电磁仿真集成：ADS集成了Momentum、EMPro等强大的电磁仿真器，可以方便地进行PCB、封装、天线的协同仿真。这是HSPICE不具备的。

易用性和图形化界面：ADS拥有非常友好和直观的图形化界面，数据可视化能力很强，上手速度通常比HSPICE快。

3、总结与类比

总之，如果您的工作核心是模拟集成电路、混合信号IC或存储器的晶体管级设计、验证和签核，那么HSPICE在精度、可靠性和对先进工艺的支持方面拥有绝对优势。如果您的工作重点是射频/微波系统设计、板级电路或系统架构探索，那么ADS则是更高效、更全面的选择。在实际工作中，许多公司会同时使用两者，让它们发挥各自的长处。

对于很多朋友想从封装、PCB Layout设计转仿真，或者想从PCB仿真转系统仿真，预先善其事 必先利其器，首先必须掌握一个电路仿真工具，才是求职的敲门砖。作为电路仿真的黄金标准，那HSPICE是首选。

结合自己多年工作经验，最近花费半年时间整理了一个HSPICE仿真教程，涉及了信号和电源完整性的主要知识点，为满足目前市场主流应用，以PCIe4.0(16Gbps)和LPDDR5X(8533Mbps)为例，讲解IBIS和IBIS-AMI模型应用，包含PDN效应的系统链路仿真。

我的《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》课程内容涉及多篇论文，既具有深度也有很大实际价值，感兴趣的朋友可以学习下。

课程可随时回放，可开具发票

讲师提供vip群知识圈答疑和模型下载

《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》

1、为什么要购买这门课程

（1）学会软件操作与应用能力：掌握 HSPICE 核心用法，包括基础语法、参数扫描、仿真精度控制，能独立编写网表，且学会通过 Help 文档自主解决操作问题，无需死记所有功能；学会 WaveView 工具的使用，辅助 HSPICE 仿真结果的查看与分析；掌握 ADS 与 HSPICE 的对比仿真方法，可对同一高速链路（如 PCIE4.0）进行仿真验证，多一种软件选择，提升工具适配灵活性。

（2）学习信号完整性（SI）核心技能：理解 SI 基础原理，能完成高速信号频域分析（如插损、S 参数抽取与仿真）、时域分析（如眼图绘制、抖动分析）；精通 PCIE4.0 时域眼图、频域插损等指标仿真，掌握 TX 均衡、RX CTLE、DFE 自适应均衡对仿真结果的影响；熟练完成 LPDDR5（8533Mbps）全流程仿真，包括 NT-ODT 功能应用、Per-bit DFE 仿真（网上稀缺技能）；掌握 TDR 仿真（单端与差分模式）、IBIS 及 IBIS-AMI 仿真方法，能处理线性网络参数分析，解决高速 Serdes 仿真难题；学会超低误码率统计仿真，对比 FT、ME 等不同仿真模式的眼图差异与精度，能完成包含 PI 效应的统计仿真（网上罕见核心技能）

（3）掌握电源完整性（PI）核心技能：掌握芯片、封装、PCB 整系统级别电源完整性仿真方法，而非传统简单计算 PDN；学会从 CPM 获取精准 PDN，参考三星等主流大厂经验构造 Worst case pattern，仿真电源纹波；理解 Zpdn（目标阻抗）在频域分析中的关键作用，掌握优化去耦电容（OPDleDTC/CDIE）的方法，包括电容数值、类型、位置选择，以及 Interposer eDTC 对 SI 和 PI 的改善应用。

（4）夯实理论知识与底层逻辑：掌握 SIPI（信号与电源完整性）完整知识体系，理解傅里叶变换的时域与频域变换原理，建立扎实的理论基础，明晰仿真核心原理，如均衡技术（TX/RX 端均衡）、抖动类型（DCD、RJ、PJ）对仿真结果的影响，能透过工具表象解决实际问题，而非单纯依赖软件操作。

（5）助力职业发展与自主拓展能力：对硬件、封装 PCB、系统仿真工程师而言，可突破仿真技术瓶颈；对想进入芯片领域的学习者，能独立仿真各类 IO 网表、研究电路行为，成为进入芯片 SIPI 相关部门的 “敲门砖”。学完课程后可自主研究其他 SIPI 相关内容，掌握 “从简单链路验证功能→应用到复杂仿真” 的学习方法，能独立拓展更多高速接口或场景的仿真。

（6）提升实战问题解决能力。可完成包含 PI、SI 效应的 DDR 系统仿真，构造等效 PDN 网络、W-element 模型，解决实际项目中多因素耦合的仿真难题；本课程仿真方法参考三星等大厂经验，结果符合行业规范，学完后可直接应用于实际项目，助力项目一次成功。

（7）本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

2、课程大纲及主要内容

无论你是 HSPICE 零基础的新手，想搭建仿真知识框架；还是硬件、封装 PCB、系统仿真工程师，需要提升实战能力；或是理工科院校学生、EDA 领域科研人员，想为职业发展添砖加瓦 —— 这门课都能精准匹配你的需求！以下是课程大纲及主要内容：

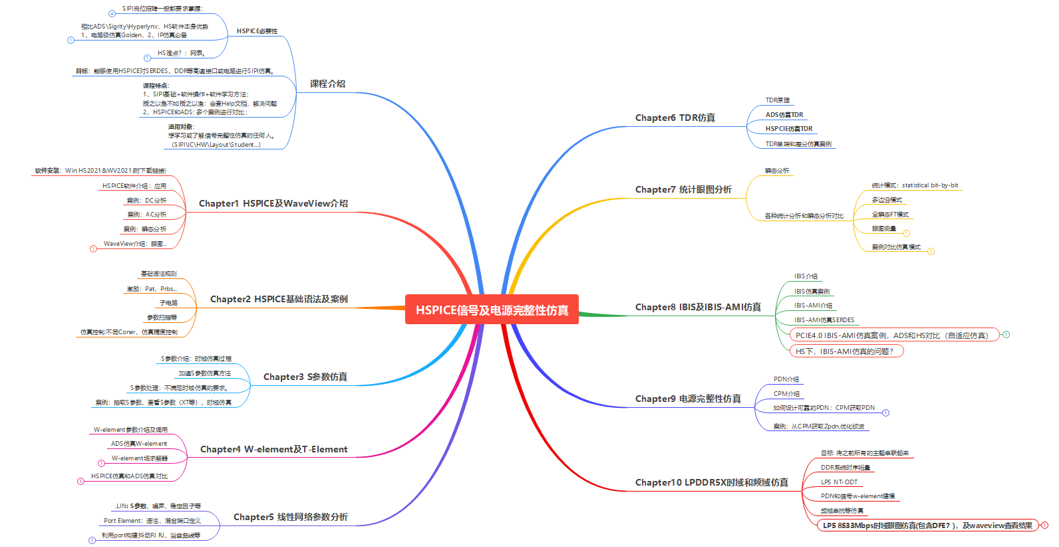

一共十个章节，基本涵盖了信号完整性的主要方面，对于想学习信号完整性的同学来说，学完本课程，可自行研究其他内容；对于只会ADS的同学来说，多了一个软件选择；对于想进军芯片仿真的同学来说，就可以仿真各种IO网表，研究电路行为，这是想进芯片SIPI相关部门的敲门砖；

（1）通过三个网表了解HSPICE和WaveView基本使用；

（2）学习HSPICE的基于语法和如何参数扫描、仿真精度控制等

（3）SIPI必用的S参数：抽取S参数、查看S参数、加速S参数仿真方法等。

（4）前仿真和后仿真优化需要用到的W-element及T-element产生及使用；

（5）统计分析中：抖动仿真分析、误码率曲线（DCD、RJ、PJ等）

（6）SIPI必备技能：ADS和HSPICE如何仿真TDR（单端和差分）；

（7）超低误码率仿真需要用的统计仿真分析，因为HSPICE支持很多种统计分析模型，我这里用一个网表来演示不同模式眼图差异（FT、ME等模式差异及精度对比）；

（8）SIPI必备技能：IBIS及IBIS-AMI使用；这里用目前最长用的PCIe4.0接口仿真频域和时域指标，验证TX均衡、RX CTLE、DFE自适应均衡对仿真结果影响，这里用ADS和HSPCIE对比同一个链路，仿真结果基本一致，让读者同时掌握ADS和HSPICE仿真高速Serdes方法（时域眼图、频域插损等指标）；

（9）SIPI必备技能：芯片、封装、PCB整了系统级别电源完整性仿真方法；

（10）相比传统通过计算简单获取PDN方法，本文介绍如何从CPM获取精准的PDN,如何构造Worst case pattern仿真纹波（参考三星等一些主流大厂的经验）。

（11）这里还会介绍傅里叶变化时域和频域变换；

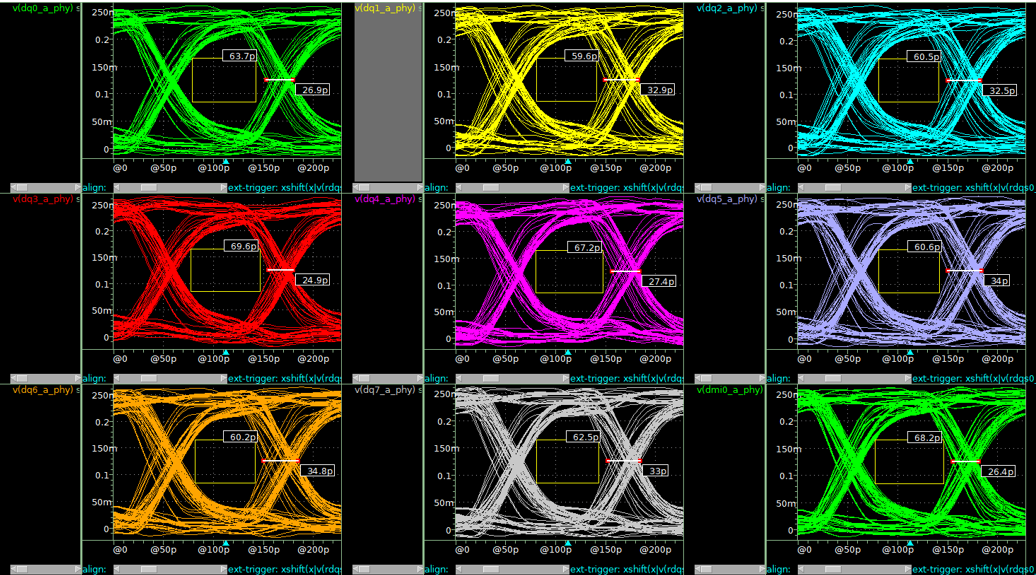

（12）最后通过多个复杂的LP5（8533Mbps）网表，系统介绍如何仿真DDR系统，如何构造等效PDN网络、W-element模型,然后用一个实际的包含了PI、SI效应的网表分布进行时域、统计域仿真（多种模式），包含了PI效应的统计仿真，这在网上基本没有资料（核心技能）；还介绍了LP5中NT-ODT功能使用、如何仿真Per-bit DFE，这些在网上资料很少或者没有资料。
