光谱分析系统设计遇瓶颈？OAS 软件案例来支招

反射光栅作为光学系统中实现光谱色散的核心元件，广泛应用于光谱仪、单色仪、激光雷达等精密光学设备中。其核心功能是将复色入射光依据波长差异分解为单色光，为后续的光信号探测与分析提供基础。在实际工程应用中，需通过精准的光学仿真验证反射光栅的色散效果，确保其满足系统对波长分辨率、衍射效率等关键指标的要求，OAS 光学软件凭借强大的三维建模与光线追迹能力，成为反射光栅性能验证的高效工具。

创建光学系统模型，导入所需的光学元件（如光源、反射光栅、接收屏等）。

对反射光栅元件进行参数设置，重点在 “反射镜.front” 面（即光栅的工作表面）添加光栅膜层，输入光栅常数、刻线数量、衍射级次等关键参数，确保与实际光栅的性能参数一致。设置光源参数（如光源类型为复色光、波长范围、光强分布等）和光线追迹参数（如追迹光线数量、计算精度等），完成仿真前的模型搭建。

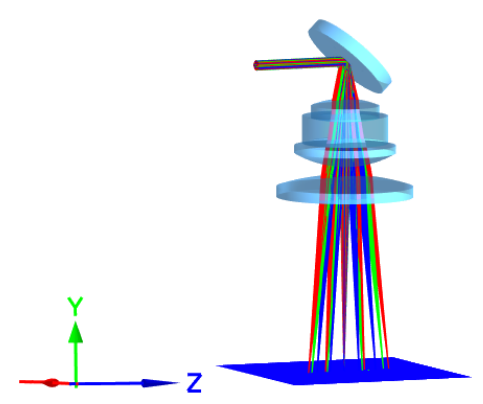

启动 OAS 软件的三维光线追迹功能后，可直观观察到光线在系统中的传播过程。从仿真结果来看，复色入射光照射到 “反射镜.front” 面的光栅膜层后，并未沿单一方向反射，而是分解为多束不同颜色的单色光，各单色光沿不同角度射向接收屏，在接收屏上形成清晰的光谱带。通过软件的数据分析功能，可进一步获取各波长光的衍射角、光谱分辨率等性能指标，验证结果与反射光栅的理论色散规律一致，表明所建立的模型准确可靠，能够有效模拟反射光栅的色散功能。





本案例通过 OAS 光学软件成功实现了反射光栅色散功能的仿真，为光学系统的设计与优化提供有力支持。该案例可为后续光谱仪、单色仪等光学系统的设计与仿真提供参考。
