HyperStudy与HyperMesh中的HyperMorph模型进行优化
了解如何将大小和形状变量从HyperMesh导入HyperStudy。
在开始之前，请将本教程中使用的模型文件从 /HS-1025/ 复 制到您的工作目录。

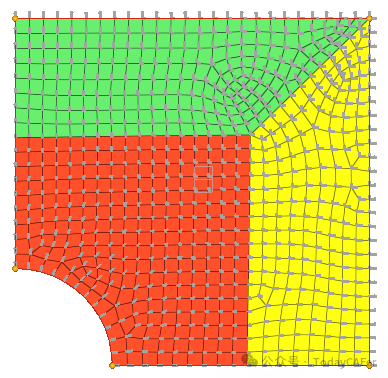

输入变量是三个形状变量：
1·xtrans
2·ytrans
3·radius

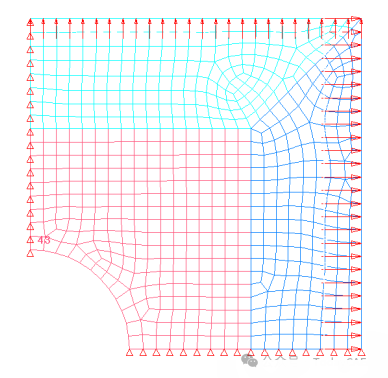

这些形状中的每一个都是通过在相应方向上扰动网格1个单位来创建的。
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
a)在菜单栏中，单击File>New。
b)在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加HyperMesh模型。

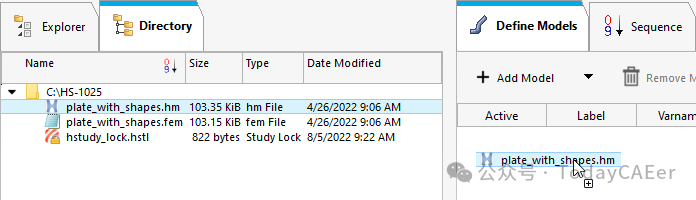

a)从Directory中，将plate_with_shapes.hm拖放到工作区中。
b)在Solver input file列中，输入plate.fem。 这是HyperStudy在任何评估期间写入的求解器输入文件的名称。
c)在Solver execution script列中，选择OptiStruct（os）。
6.单击Import Variables。

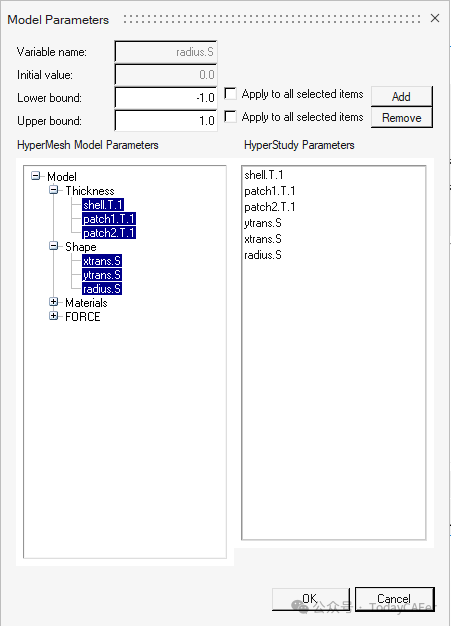

7.在Model Parameters对话框中，选择要导入HyperStudy的参数。
a)选择thickness和shape变量。总共应选择6个参数。
b)单击Add。
c)单击OK。
8.转到Define Input Variables步骤。
9.查看输入变量的下限和上限范围。
二、执行试运行
1.转到Test Models步骤。
2.单击Run Define。在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
三、创建和评估输出响应
在此步骤中，您将创建输出响应Mass和Displacement。
1.转到Define Output Responses步骤。
2.创建Mass output响应。

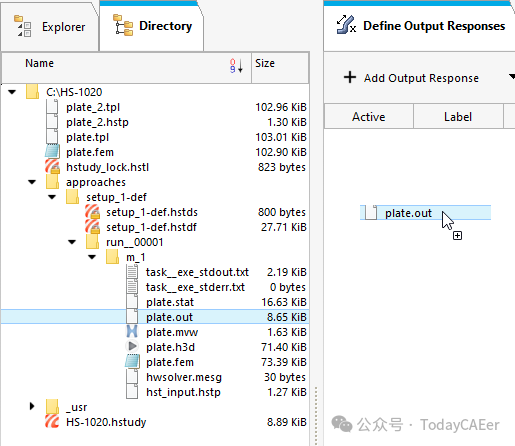

a)从目录中，将位于approaches/setup_1-def/run__00001/m_1中的plate.out文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。

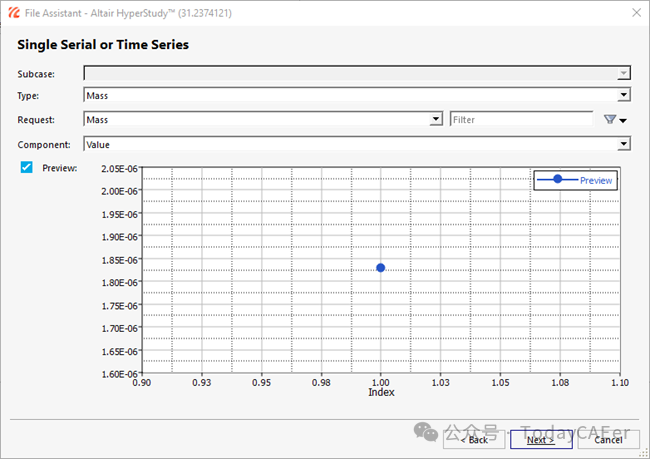

d)定义以下选项，然后单击Next。
1、将Type设置为Mass。
2、将Request设置为Mass。
3、将Component设置为Value。

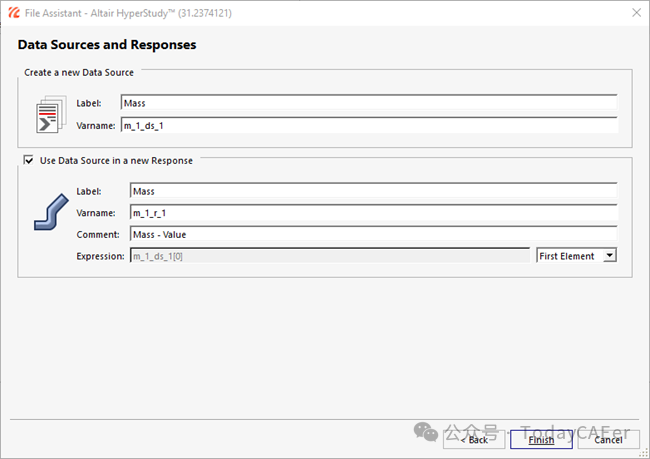

e)将输出响应标记为Mass。
f)将表达式设置为First Element。
Note：因为这个数据源中只有一个值，所以[0]输入到m_1_ds_1之后，从而选择数据源中的第一个（也是唯一一个）条目。
g)单击Finish。
3.Mass output响应显示在工作区中。
4.创建Displacement输出响应。
a)从目录中，将位于approaches/setup_1-def/run__00001/m_1中的plate.h3d文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。
d)定义以下选项，然后单击Next。
1、将Subcase设置为Subcase 1（Load）。
2、将Type设置为Displacement（Grids）。
3、将Request设置为N298。
4、将Component设置为MAG。
e)标记输出响应Displacement。
f)将表达式设置为First Element。
g)单击Finish。Displacement输出响应将添加到工作区域。
5.单击Evaluate以提取响应值。
