矢网自带的信号发生器输出的波形不是正弦波!

10小时前浏览4



小编手上刚好有一台矢量网络分析仪,它内置有信号发生器功能,可以支持到50kHz~4.4GHz的信号输出,幅值最大支持到-12dBm。小编好奇该信号的精度如何,打算测试下。

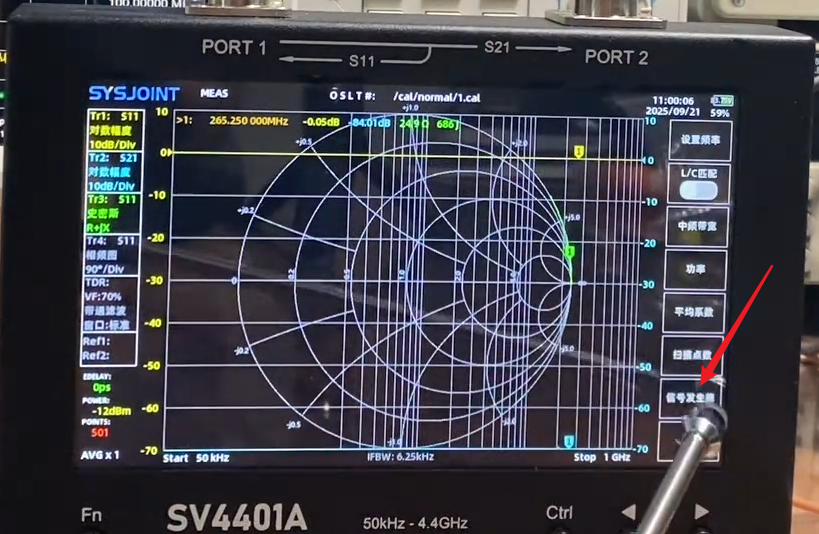

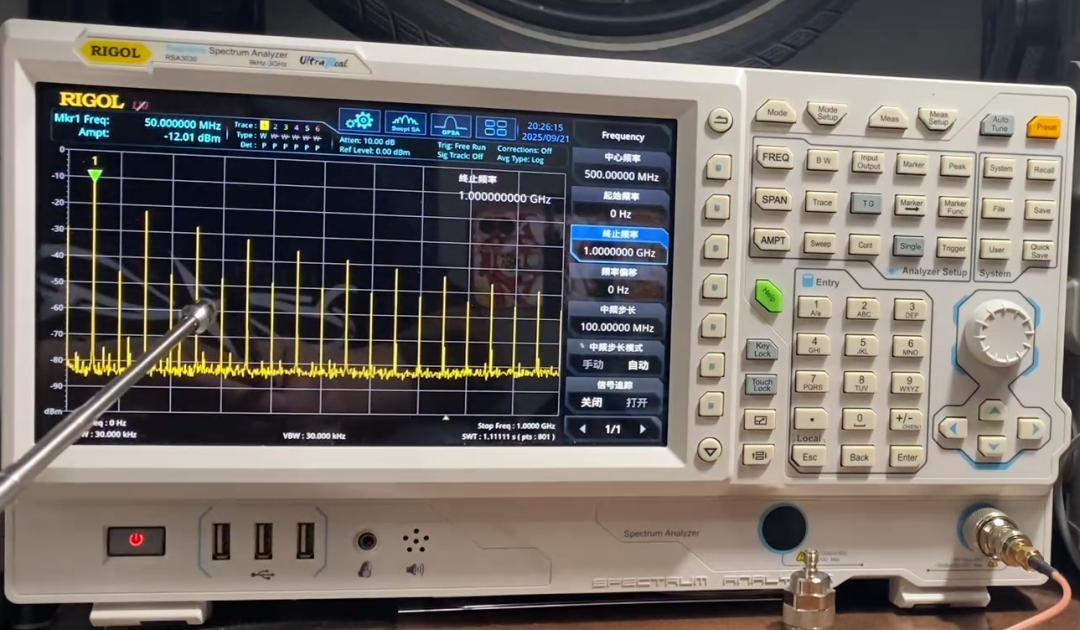

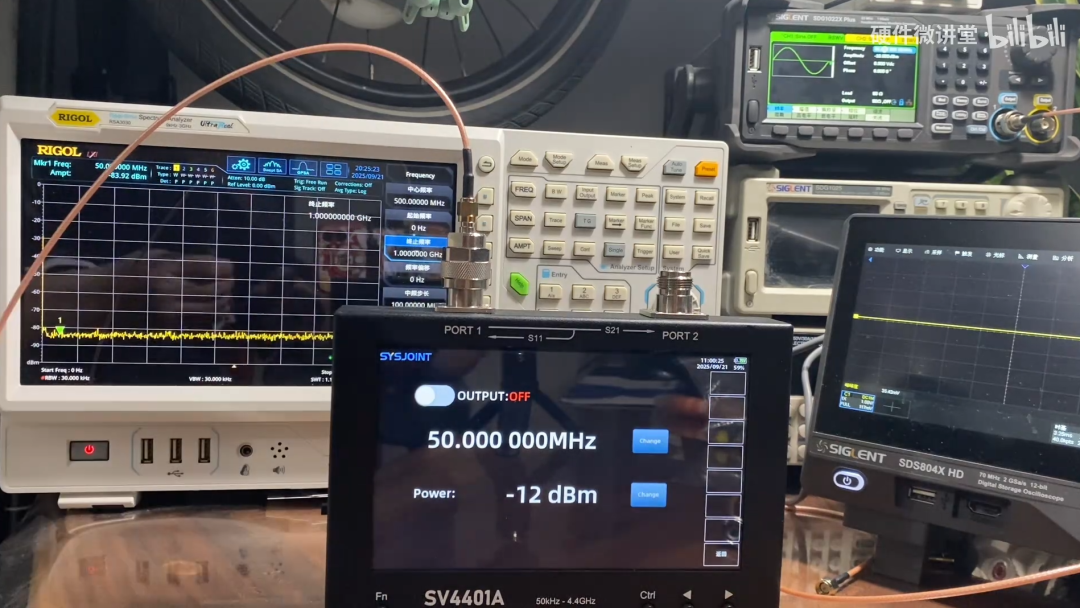

于是,将该网分的Port1接入到频谱仪,信号发生器频率设置为50MHz,幅值为-12dBm,打开Output开关。如下图,我们可以看到信号的频谱,除了50MHz的主频外,还有很多谐波,有奇次,也有偶次。


奇怪,怎么会这样!不清楚怎么回事。

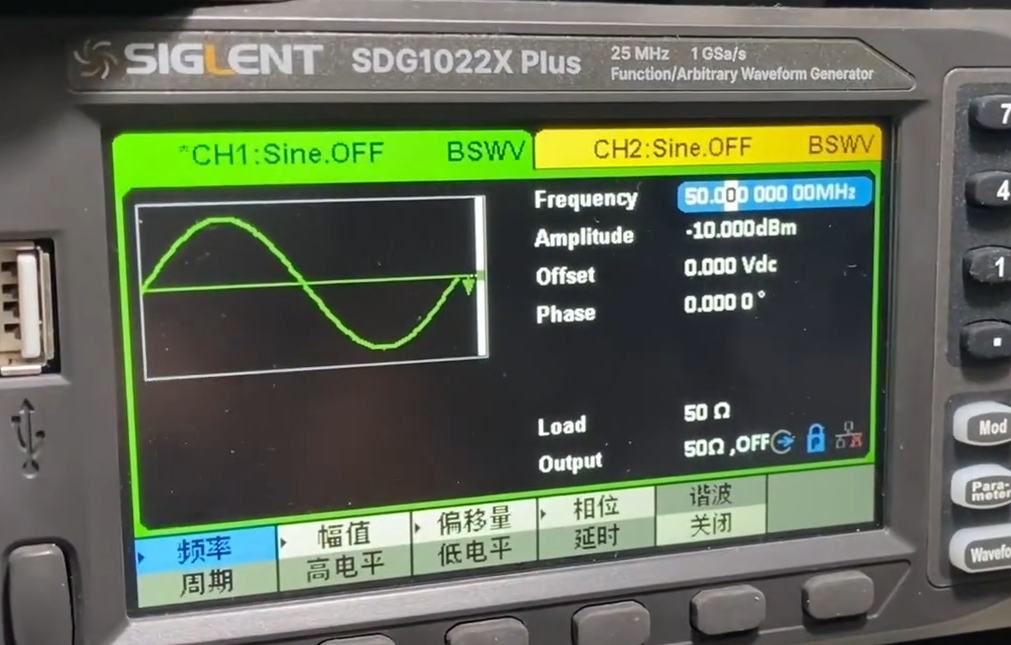

我们再用任意函数发生器做下对比测试。请出我们的老演员——鼎阳SDG1022X Plus,选择正弦波,频率设置为50MHz,幅值为-10dBm,负载阻抗设置为50Ω。信号源的输出接入到频谱仪,频谱如下图所示。

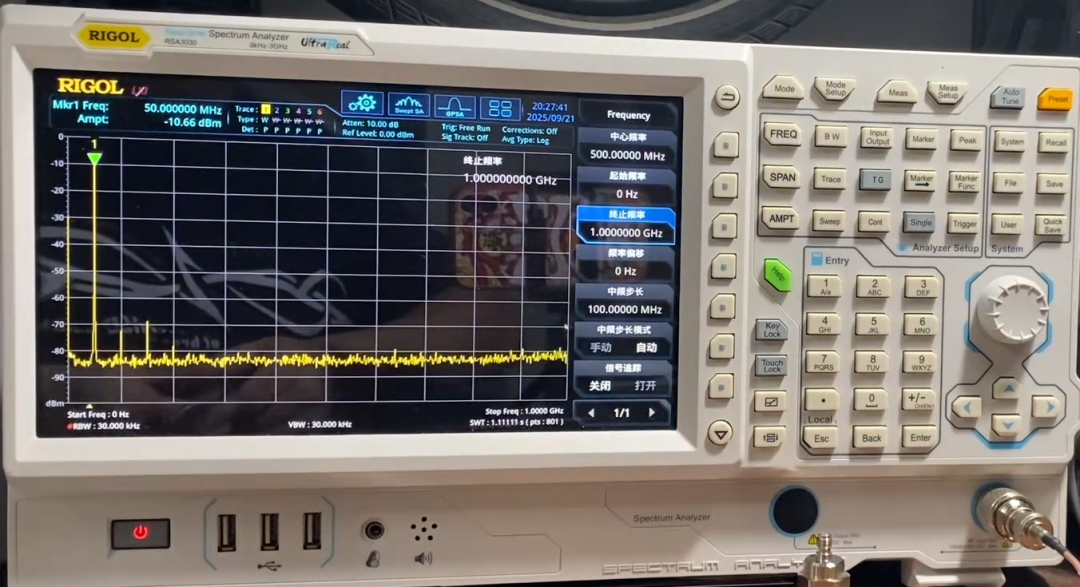

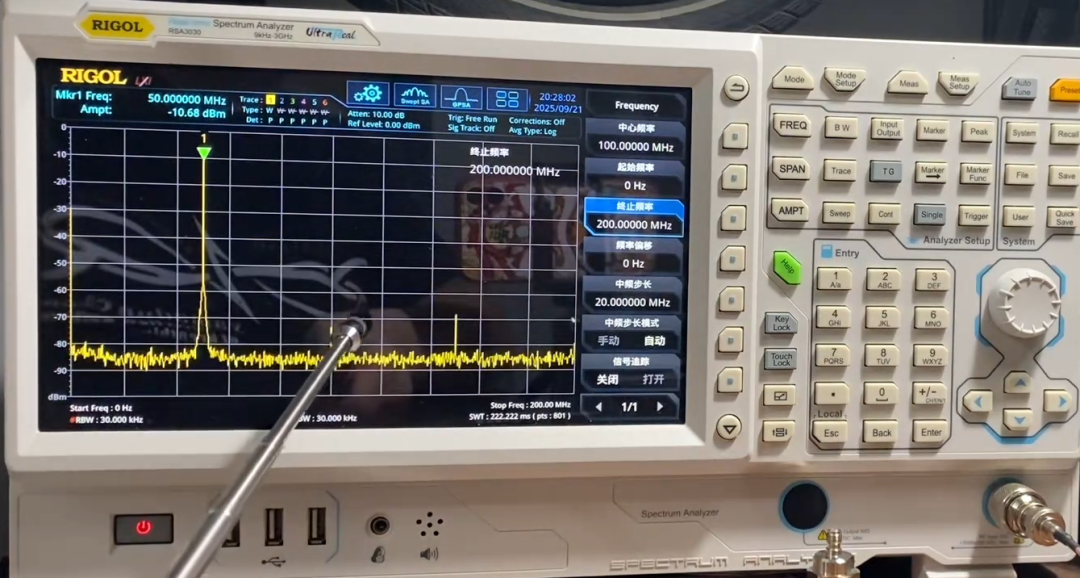

可以看出,除了50MHz的主频外,谐波分量很少且幅值很低。我们将Span调整为200MHz,如下图,可以更清楚地看到主频和谐波分量。和前面网分的信号发生器输出的频谱差异很大。

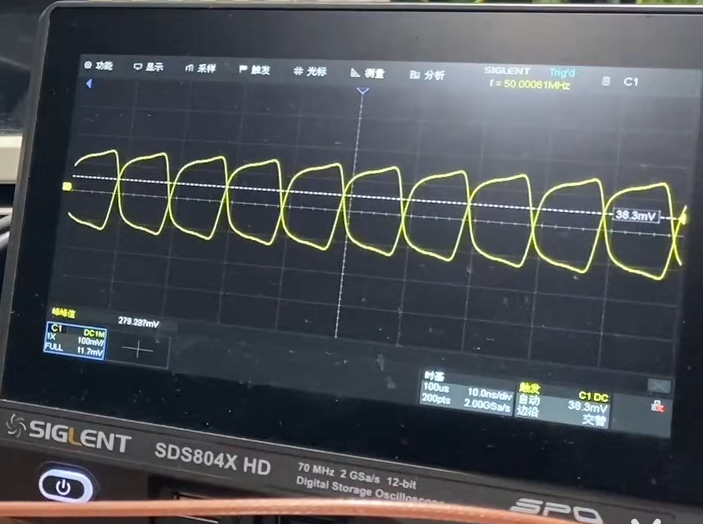

为了搞清楚是什么原因,我们将时域的老大哥——示波器请出来。将网分的信号发生器接入到示波器,发现其输出并不是标准的正弦波,也不能算标准的方波,因为上升沿和顶部都有畸变。如此,存在奇次谐波和偶次谐波也不奇怪。

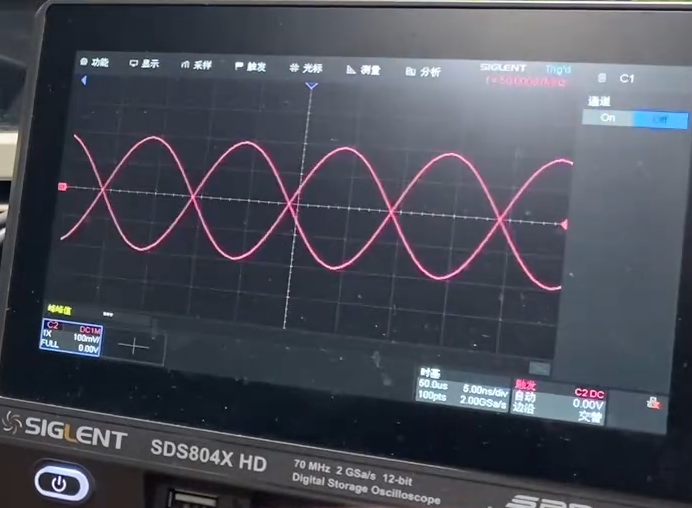

当我们把任意函数发生器的输出接入到示波器时,我们可以看到标准的正弦波。

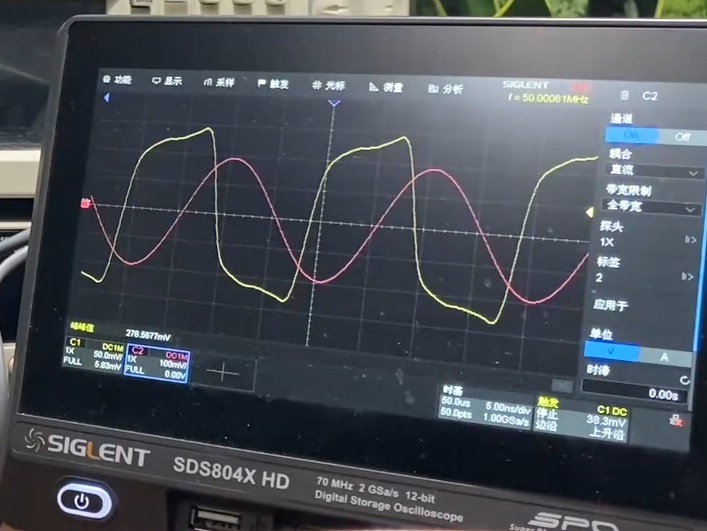

将时域内的两个波形同时显示出来,如下图,可以看出波形差异很大。这里也可以解释为什么两者的频谱差异这么大。


注:小编只是发现了这个现象,并尝试去理解这个现象。至于深层次的原因,为什么这样,小编并不是很清楚。欢迎对这块比较了解的大工们在评论区留言讨论,谢谢!
