X-TRACK开源智能GPS自行车码表，附源码下载链接

大家好，我是EE小新。

智能GPS码表不仅是一个记录数据的工具，更是提升骑行体验、保障骑行安全、激发骑行热情的得力助手，让你的骑行生活变得更加丰富多彩、充满挑战和乐趣的伙伴。

因此，如果你还没有为自己的骑行之旅配备一个骑行码表，不妨赶紧动手DIY一个智能GPS码表，开启一段全新的骑行之旅吧！

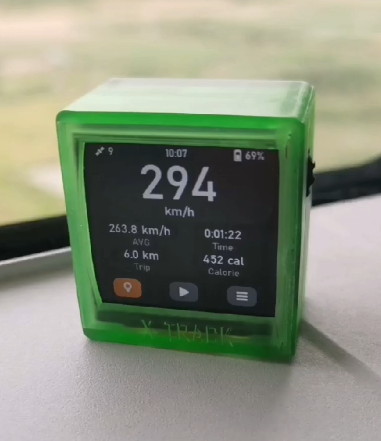

演示视频：https://www.bilibili.com/video/BV1GB4y1K7VV

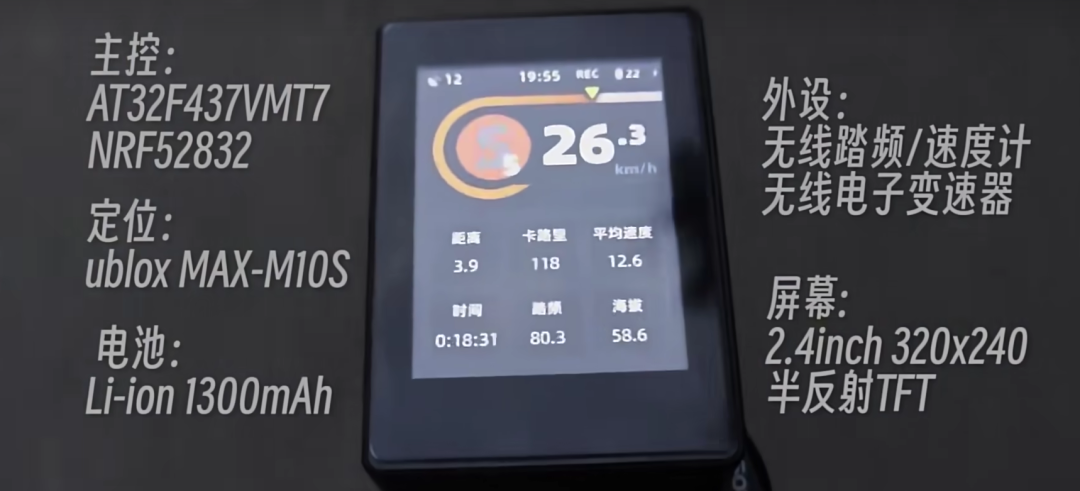

二代版本：https://www.bilibili.com/video/BV1aS421X779

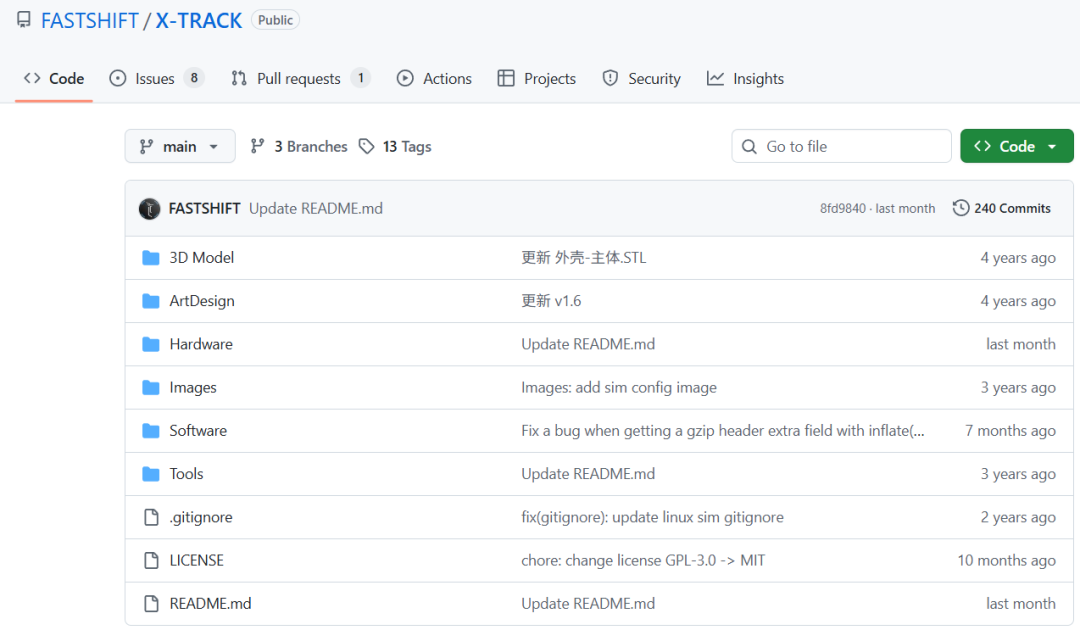

Git开源链接：

https://github.com/FASTSHIFT/X-TRACK?tab=readme-ov-file

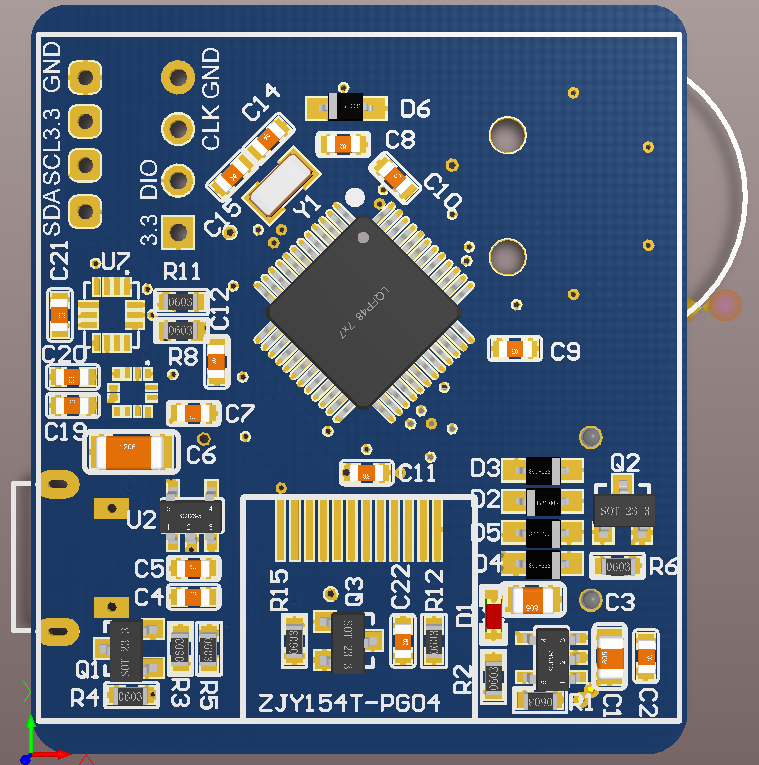

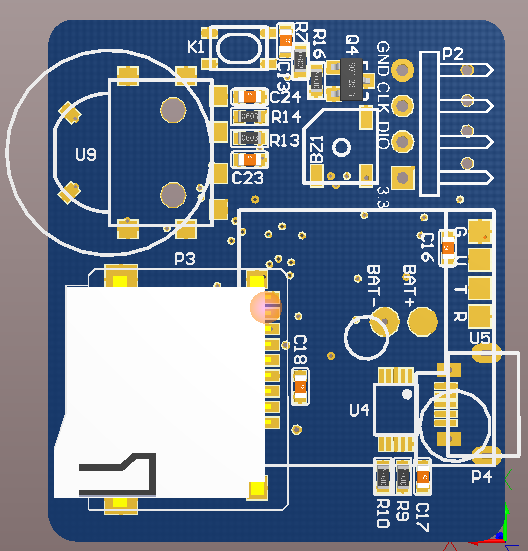

硬件配置

• 1.主控: AT32F435CGU7 (主频:288MHz RAM:512KB ROM:1MB)
• 2.屏幕: ST7789 IPS 1.54inch SPI接口 240x240分辨率 60Hz刷新率
• 3.储存器: Micro SD CARD 32GB
• 4.输入设备: 旋转编码器
• 5.RTC: MCU内置RTC时钟
• 6.加速度计: LSM6DSM (支持硬件计步输出)
• 7.地磁计: LIS3MDL
• 8.GPS: ATGM336H (BDS + GPS + GLONASS + GALILEO + QZSS + SBAS)
• 9.电池: Li-ion 3.7V 683030 700mAh

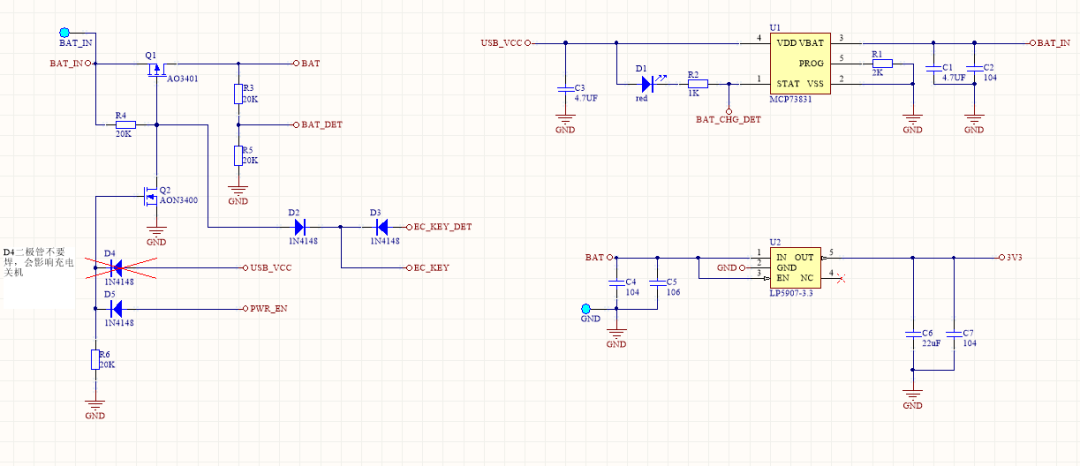

• 10.电源管理: LP5907-3.3 + MCP73831
• 11.外壳: 3D打印 光固化

功能

• 1.支持速度、距离、时间、卡路里、航向显示
• 2.拥有离线地图，支持显示实时位置，支持缩放
• 3.支持计步
• 4.支持经纬度、海拔显示
• 5.支持RTC自动根据GPS校准
• 6.支持记录轨迹，可导出GPX格式的文件
• 7.支持掉电自动保存数据(JSON格式文件)
• 8.四小时续航 (持续工作，始终亮屏)
• 9.支持在PC模拟器模拟，脱离硬件调试(配置为Release x86)
• 10.支持显示实时轨迹

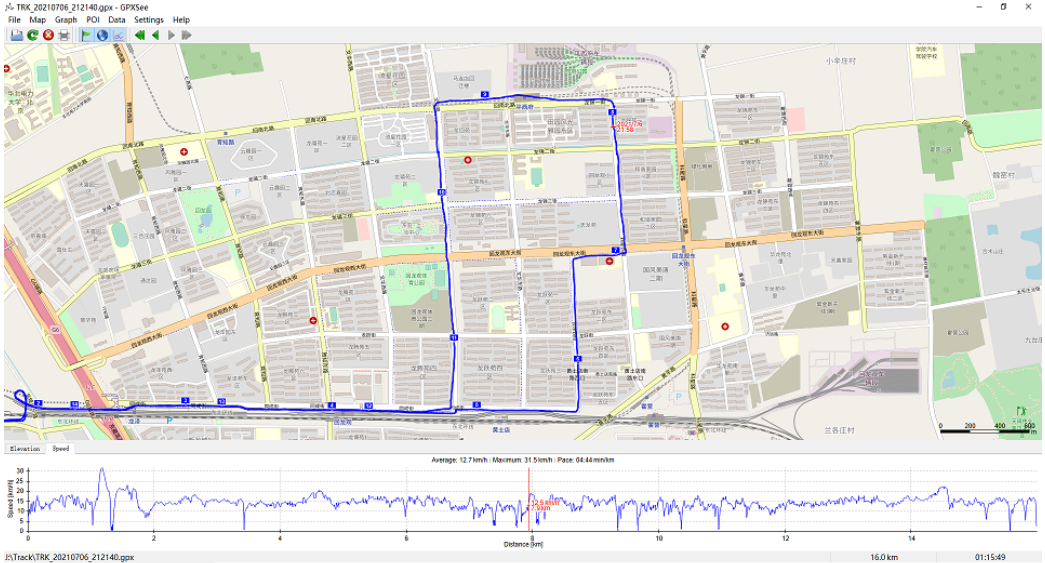

历史轨迹显示
