真的吓我一大跳

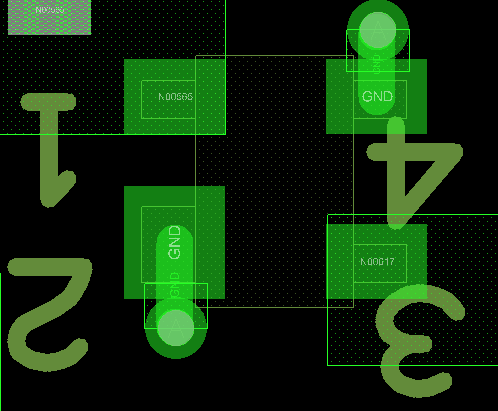

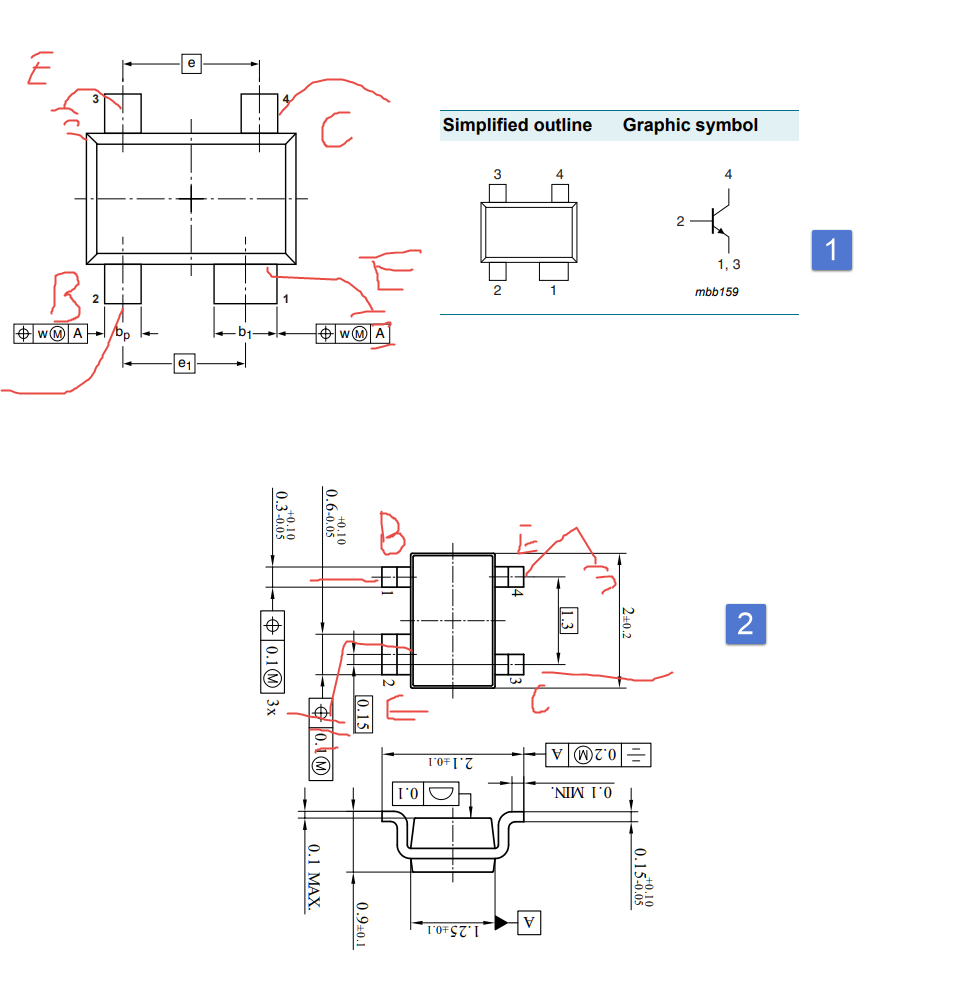

其实回想也没啥大事，就是以为管子的封装画错了，但是条件反应，还是吓了一跳，真是没出息。以前打工的时候吧，板子不便宜，再加上也怕耽误工期，也怕被老板说，吓一跳也就算了。现在就嘉立创投的30元的小板，还是课程中的小板，错了，也不是不能补救，但还是浑身一哆嗦，立马找出版图来核对。事情是这样的，LNA课程中不是有两个频段的嘛，本来想延续一个厂家的管子的，型号虽然不一样，但是封装一样。就是具体进行仿真的时候，发现原来选的那个管子，s2p文件中的频率，只给到10GHz。琢磨来琢磨去，还是换了吧，虽然管子能用，但是仿真参数不足也是很不方便。所以就换成另一家，封装也一样，都是SOT343。今天开始仿真，对着新管子的封装尺寸绘制版图的时候，猛然感觉，咋和2GHz的那个进出管脚有点不一样呢？按理说，不同厂家的管子，进出管脚不一样，也很合乎道理；但是但是，也有可能厂家管子有兼容，但是我给搞错了。边打开文件，边心里开始内耗，咋办，要是搞错了咋办，凑合着也能焊上，然后再和大家说一下，粗心画错了？但是明明我投板前还检查了封装了的，不应该错啊！然后浑身一阵难受，在写这篇文章的时候，劲头还没过去。我把brd文件打开，我确认封装对错的印记还在，心里舒坦一点点。再继续打开器件手册，对了一下版图的管脚，没错，长舒一口气。接着和新选的管子比对，哦吼，原来两个管子的进出管脚位置是一样的，只不过给的1,2,3,4标注不一样。一个pin1对应E，一个pin1对应B。想想以前画板的时候，到投产的时候，都紧张的要死，封装也是其中一部分。为了让自己放心，我会用autocad按照器件的封装尺寸，都建一遍，然后导入到brd文件中去，按照器件的位置放好。投板前，都会单独把pad和导入的封装层比对一下，看看有没有什么改错的。这还不算，对封装的担心并不会随着投板的完成才结束，直到板子焊接回来后，这种担心才算告一段落。唉，胆子太小了。
