无人机干扰源怎么设计

2小时前浏览1

在反无人机生态里,高端装备(毫米波雷达、软件定义无线电、相控阵干扰)动辄百万。有没有简单的方式?——555+VCO 的就是最简单的一种。

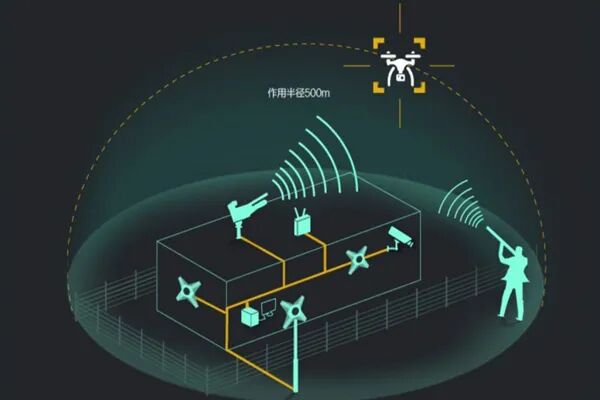

无人机干扰原理 便携式无人机干扰仪_南京千里眼航空

一、555实现VCO扫频的核心原理

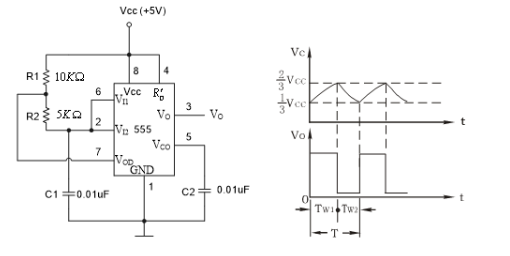

555在无稳态模式(Astable Mode)下,其输出频率由外部电阻和电容决定。若将控制电压(CV)引脚接入可变电压源,即可实现压控频率调制(VCO)

 555 恒流积分模型

无稳态 555 内部结构可简化为:

上比较器 2/3 Vcc,下比较器 1/3 Vcc
当 Vc 触及 2/3 Vcc 瞬间内部放电管导通,形成回扫→ 周期锯齿完成。
斜坡斜率 k = I/C 决定扫速;幅度固定 1/3 Vcc → 保证线性度 90 % 以上

 二、典型扫频设计方案(555 + 锯齿波)

主流用法是使用NE555产生锯齿波电压,驱动VCO的VT端(调谐电压端),从而实现扫频输出:

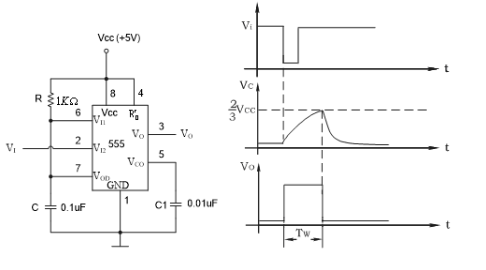

555定时器配置为锯齿波发生器

输出通过RC积分电路形成线性上升/下降的电压斜坡;

此斜坡电压接入VCO的调谐端(VT),控制其输出频率连续变化;

实现线性扫频或周期性扫频功能。

调节电位器可改变斜坡速率,即扫频速度。

三、扫频速度

斜坡斜率:
k = I/C = (Vcc / R) / C
扫频宽度:
Δf = Kvco · ΔV = Kvco · (2/3 Vcc)

想宽一些?

减小 R (充电电阻): 增大充电电流I,提高锯齿波电压上升斜率k,从而提高扫频速度 (df/dt) 。但需注意 ,在固定的锯齿波周期内,斜率k增大意味着ΔV可能会减小(如果放电速率不变),反而可能减小扫频宽度Δf。要维持Δf不变或增大,在减小R的同时,可能需要调整锯齿波周期或放电参数。

选择更高 Kvco 的 VCO 器件: 直接有效增大扫频宽度Δf。

提高 Vcc: 理论上可以增大ΔV(因为ΔV通常基于Vcc的比例,如1/3 Vcc),从而增大Δf。但必须确保所有元件(555, VCO, 运放等)的额定电压满足要求,且功耗和散热可控。



四、VCO电路

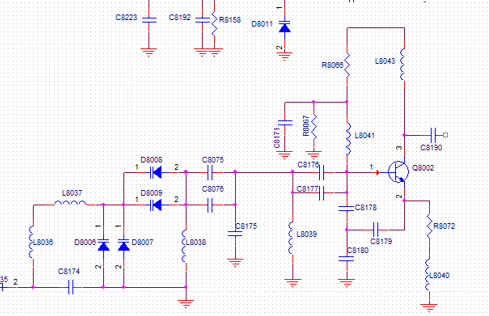

VCO电路可以选择成品VCO,也可以自己搭建,主要电路就是LC谐振与放大器。LC谐振采用变容二极管的电压反偏实现对频率的调谐。

五、优缺点

优点

缺点

成本低,结构简单

频率精度和稳定性较差

易于调节扫频范围与速度

扫频线性度受RC参数影响

可与VCO模块直接接口

高频应用受限

六、总结

“干扰距离”: 接上功率放大器(PA)就可以扩大有效干扰距离。感兴趣可以自己打板试试对wifi的干扰。




来源:射频通信链
电路通信理论控制无人机
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-09-24
