掌握了HyperMesh的模型转换规则我能在各个求解器之间反复横跳
在 HyperMesh中，“模型转换” HyperMesh与ANSA之间模型转换是实现跨求解器模型复用的核心功能。这里大家需要理解到，在有限元模型中，不同求解器的差异主要体现在网格之外的信息上。因此，可共用同一套网格模型，而所谓的“模型转换”，本质就是修改这些网格外的参数，比如单元类型，工况设置，卡片设置，模型连接等。而前处理工作量最大就是划分网格，这部分工作是可以省略的。

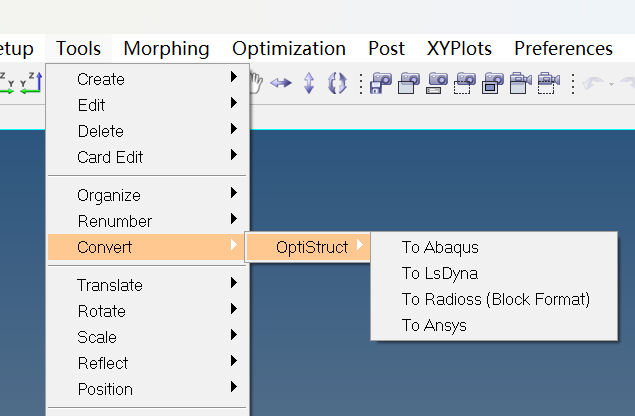

在HyperMesh中通过Tools>convert实现模型转换，它能对当前模型切换不同求解器界面时，自动匹配component、properties 与materials的参数格式，避免因求解器语法差异导致的模型重构。
本文将从映射对象、支持的求解器、配置路径及映射案例示四个维度，系统解读解算器模型映射的核心逻辑与应用价值。
但是目前没有一款软件能说，能将一个模型转换为目标求解器模型，完全成功的，不需要人工参与。所以功能并不完善能解决，有些信息会丢失，故模型转换也是二次开发的一大应用方向。
通常是在原始模型中获取信息，在将模型转换到目标求解器后，通过新建或者修改的方式实现，在OS转Abaqus，Abaqus转Lsdyna的问题会比较多，在OS与nastran之间相互转换就基本上不用关注了。
一、映射对象：跨求解器转换的核心
求解器属性映射的本质是 “参数格式的跨求解器转换”，其映射对象覆盖components， properties ，materials三大核心要素，具体可细分为 “ Card image” 与 “engineering attributes” 两类，确保模型在不同求解器中既能正常识别，又能保持力学特性的一致性。
（一） Card image映射
“ Card image” 指求解器用于定义properties / materials的专属指令格式（如 Abaqus 的 “SOLID SECTION”、OptiStruct 的 “PSOLID”）。映射功能会建立不同求解器间 “指令格式的对应关系”，例如将 Abaqus 中定义实体单元properties 的 “SOLID SECTION”，自动转换为 OptiStruct 可识别的 “PSOLID” 卡片，无需手动修改指令语法。
（二）engineering attributes映射
“engineering attributes” 是模型力学特性的量化参数，映射时会确保参数含义与数值在不同求解器中保持一致，常见映射的engineering attributes包括：
properties class：单元积分点数量（如壳单元的 5 积分点 / 7 积分点）、壳单元厚度、梁单元截面尺寸、 gasket 单元的密封参数等；
materials class：杨氏模量（弹性模量）、泊松比、密度、屈服强度、摩擦系数等；

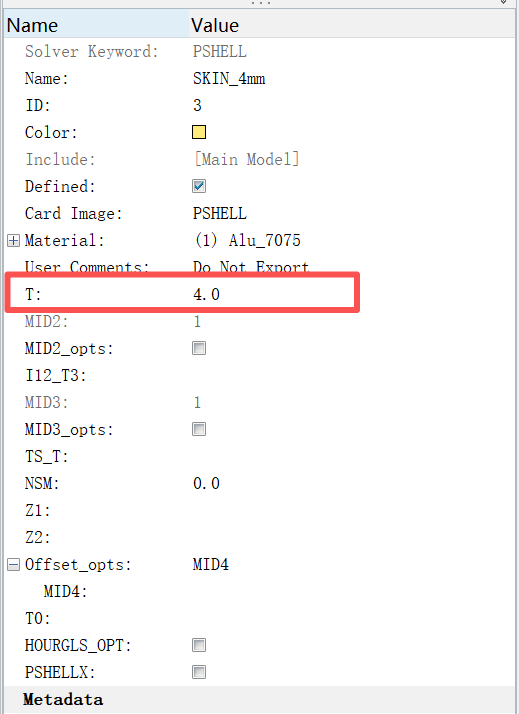

例如，Abaqus 中 “*SHELL SECTION” 卡片定义的壳单元厚度4mm，映射至 OptiStruct 的 “PSHELL” 卡片时，会自动将厚度参数填入 “T”字段，数值保持 4mm 不变，确保壳单元的力学厚度特性一致。
二、HyperMesh支持的求解器
求解器属性映射功能已兼容当前工程领域主流的有限元求解器，能满足多场景分析需求（如静力分析、动力学分析、显式冲击分析等），无需为不同求解器单独搭建模型。目前支持的求解器包括以下 8 类：
| SOLID SECTION、 | ||
| PART、 | ||
| SOLID、 | ||
这些求解器的映射规则已预设在软件配置文件中，用户可直接调用，也可根据特殊需求修改配置。
三、映射规则配置路径
求解器属性映射的规则并非 “黑箱”，用户可在 HyperMesh 的安装目录中找到预设配置文件，查看映射逻辑，或根据项目需求自定义修改（如新增特定properties 的映射关系、调整参数转换格式），但建议不要修改文件。
配置文件路径

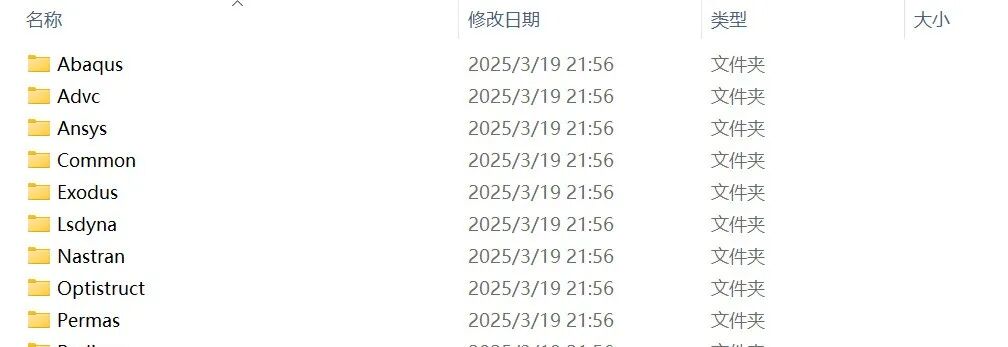

映射规则文件位于 HyperMesh 的安装目录下，具体路径为：
其中Home：

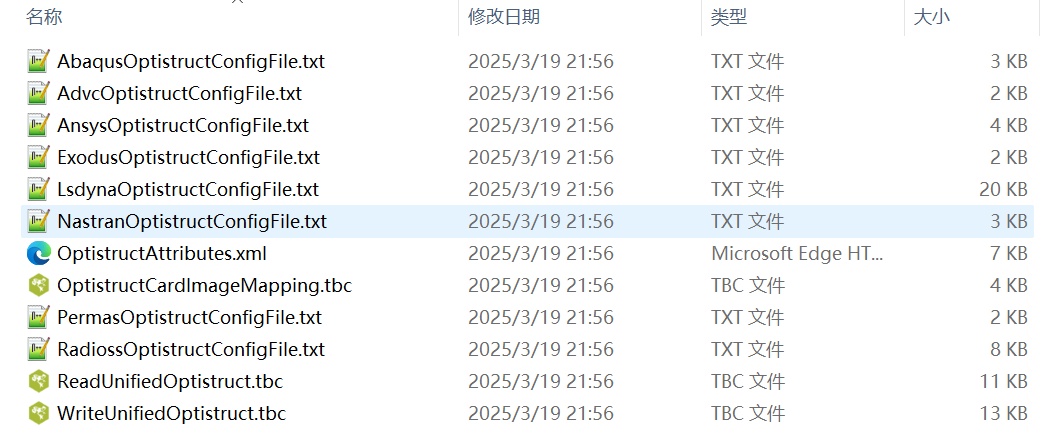

“UnifiedConversion” 文件夹中包含各求解器间的映射规则文件（如 Abaqus_to_OptiStruct.txt、LS-DYNA_to_Nastran.xml 等），文件以 “源求解器_至_目标求解器” 的命名格式区分，便于定位。
配置文件解读
配置文件采用 “键值对”形式记录映射规则，例如 Abaqus 到 OptiStruct 的properties 映射规则，会以 “源求解器卡片 = 目标求解器卡片 + 需映射的engineering attributes” 的格式书写，清晰标注参数对应关系。用户可使用记事本、Notepad++ 等文本编辑器打开文件，查看或修改映射规则，但需注意：修改前建议备份原始文件，避免因语法错误导致映射失效。
四、映射示例：Abaqus 到 OptiStruct
以工程中常用的 “Abaqus 到 OptiStruct” properties 映射为例，通过具体的卡片转换关系，直观展示映射逻辑 —— 不仅包含 “指令格式的对应”，还明确 “engineering attributes的传递”，确保模型力学特性无偏差。
Abaqus 到 OptiStruct 核心属性映射表
下表为 Abaqus 的properties 卡片与 OptiStruct 卡片的对应关系，及需同步映射的engineering attributes（标注在 “......” 后）：
*PropertyConversion # 映射规则起始标识
"*SOLID SECTION"......................"PSOLID"# Abaqus实体截面 → OptiStruct PSOLID卡片，无额外参数（实体properties 核心为materials关联）
"*SOLID SECTION, COMPOSITE"..........."PSOLID"# Abaqus复合材料实体截面 → OptiStruct PSOLID卡片（OptiStruct用PCOMP定义复合材料壳，实体复合材料仍用PSOLID+复合materials）
"*SHELL SECTION"......................"PSHELL".......thickness, integrationpoint # Abaqus壳截面 → PSOLID卡片，同步映射“厚度（thickness）”“积分点（integrationpoint）”
"*SHELL SECTION, COMPOSITE"..........."PCOMP"# Abaqus复合材料壳截面 → OptiStruct PCOMP卡片（专门用于复合材料壳的铺层定义）
"*SHELL GENERAL SECTION".............."PSHELL".......thickness # Abaqus通用壳截面 → PSHELL卡片，同步映射“厚度”
"*SHELL GENERAL SECTION,COMPOSITE"...."PCOMPG"# Abaqus通用复合材料壳截面 → OptiStruct PCOMPG卡片（通用复合材料壳）
"*SHELL GENERAL SECTION,DIRECT"......."PSHELL".......thickness # Abaqus直接定义的通用壳截面 → PSHELL卡片，同步映射“厚度”
"*SHELL GENERAL SECTION,USER"........."PSHELL".......thickness # Abaqus用户自定义通用壳截面 → PSHELL卡片，同步映射“厚度”
"*MEMBRANE SECTION"..................."PSHELL".......thickness # Abaqus膜单元截面 → PSHELL卡片（OptiStruct用PSHELL模拟膜单元，需设置膜properties 参数），同步映射“厚度”
"*GASKET SECTION"....................."PGASK"# Abaqus垫片截面 → OptiStruct PGASK卡片（专门用于垫片单元）
"*BEAM SECTION"......................."PBEAM"# Abaqus梁截面 → OptiStruct PBEAM卡片，同步映射梁截面尺寸（如高度、宽度）
"*BEAM GENERAL SECTION"..............."PBEAM"# Abaqus通用梁截面 → OptiStruct PBEAM卡片，同步映射梁截面参数
"*CONNECTOR SECTION".................."PBUSH"# Abaqus连接器截面 → OptiStruct PBUSH卡片（用于连接单元的刚度定义）
"*SPRING"............................."PBUSH"# Abaqus弹簧单元 → OptiStruct PBUSH卡片（用PBUSH的刚度参数模拟弹簧特性）
"*JOINT".............................."PBUSH"# Abaqus关节单元 → OptiStruct PBUSH卡片（用PBUSH的约束与刚度参数模拟关节特性）
"*FRICTION"..........................."PCONT"# Abaqus摩擦定义 → OptiStruct PCONT卡片（接触properties 中的摩擦参数）
"*SURFACE INTERACTION"................"PCONT"# Abaqus表面交互定义 → OptiStruct PCONT卡片（接触界面的交互properties ，如摩擦、间隙）
"*GAP"................................"PGAP"# Abaqus间隙单元 → OptiStruct PGAP卡片（专门用于间隙特性模拟）
映射逻辑解读
实体与壳单元属性：Abaqus 的 “*SOLID SECTION” 无论是否为复合材料，均映射至 OptiStruct 的 “PSOLID”，而壳单元则根据 “是否为复合材料” 分别映射至 “PSHELL”或 “PCOMP/PCOMPG”，确保截面类型与求解器特性匹配；
关键engineering attributes传递：壳单元、膜单元的 “厚度”，壳单元的 “积分点数量” 等核心参数，会在卡片转换时同步传递，避免因参数缺失导致的刚度计算偏差；
特殊单元适配：Abaqus 的弹簧、关节、连接器等单元，在 OptiStruct 中无完全对应的专属卡片，因此映射至功能相近的 “PBUSH” 卡片，通过调整 PBUSH 的刚度、阻尼参数，实现与原单元等效的力学特性；
接触与交互properties：摩擦、表面交互、间隙等接触相关properties ，统一映射至 OptiStruct 的 “PCONT” 或 “PGAP” 卡片，确保接触行为的模拟逻辑一致。
五、应用价值与注意事项
模型转换功能的核心价值在于 “打破求解器壁垒”，让同一模型可快速适配不同求解器的分析需求（如先用 Abaqus 做非线性分析，再用 OptiStruct 做拓扑优化），无需重复建模。但在实际应用中，需注意以下关键点：
（一）应用价值
效率提升：跨求解器模型转换时间从数小时缩短至数分钟，尤其适用于复杂模型；
精度保障：预设的映射规则经过工程验证，能确保核心力学参数（如厚度、弹性模量）无偏差，避免手动转换导致的参数输入错误；
灵活性扩展：支持用户自定义映射规则，可根据企业标准或特殊分析需求，新增或修改卡片对应关系，适配个性化场景。
（二）注意事项
映射规则验证：首次使用某一方向的映射（如 LS-DYNA 到 Nastran）时，建议先对简单模型（如单个实体单元 + materials）进行映射测试，验证卡片与参数是否正确转换，再应用于复杂模型；
特殊参数检查：部分求解器的专属参数（如 Abaqus 的 “单元删除准则”、LS-DYNA 的 “失效模型参数”）可能无对应的映射关系，需手动补充定义，避免功能缺失；
配置文件备份：修改安装目录中的映射规则文件前，务必备份原始文件，若修改后出现映射异常，可恢复原始文件重新尝试；
版本兼容性：不同版本的 HyperWorks，映射规则文件可能存在差异，升级软件后需重新确认映射规则是否适配当前求解器版本。
（三）终极结果方案
二次开发：单元类型，积分，属性，连接，工况卡片，你想怎么改就怎么改
六、总结：跨求解器建模的 “桥梁”
模型转换是有限元建模从 “单求解器依赖” 走向 “多求解器协同” 的关键技术，通过统一的映射规则，实现了component、properties 与materials在不同求解器间的无缝转换。无论是航空航天领域的多场景分析（模态分析用 Nastran，拓扑优化用 OptiStruct），还是汽车行业的多物理场耦合（碰撞分析用 LS-DYNA，静力强度用 Optistruct，Abaqus），该功能都能大幅降低建模成本，保障分析精度。
