引言

之前分享过在templex的案例，这怎么又想着写这个呢，这也是同事问到了一个问题，如何在HyperView中通过templex语言获取当前云图最大值。在 Altair HyperView 的强大后处理生态中，Templex 表达式如同一把瑞士军刀，为用户提供了前所未有的自动化和定制化能力。

它允许您直接访问后处理环境中的数据，例如解析曲线值，获取云图值等，包括在二次开发中，笔者也会使用templex语言去查询结果。在没有二次开发的情况下，也可以结合report功能，生成动态报告、创建智能注释和执行复杂的数据提取。本文将深入探讨 Measure功能相关的 Templex 表达式，帮助您将 HyperView 的效能发挥到极致。

一、什么是 Templex 表达式？

Templex 是 HyperView 内嵌的一种强大的表达式语言。通过特定的语法结构，您可以引用当前会话中的几乎所有对象和数据，Page、Window、Curve、note以及本文的重点——Measure。这些表达式可以在 Tcl Windows、HyperView：Notes和文本客户端TextView中直接使用。

二、Measure 表达式核心语法解析

Measure 表达式提供了一种标准化方式来访问测量数据。其通用语法结构如下，理解每个占位符的含义是关键：

"p"<page_id>"w"<window_id>"measure"<measure_id>.<item_index>.<x_option>.<y_option>.<vector_type>

<page_id> 和 <window_id>：指定测量对象所在的图形页和窗口的编号。
<measure_id>：测量组的唯一标识号。这是在创建测量组时由 HyperView 自动分配的。
<item_index>：指定测量组中的特定测量项（如第几个节点对、单元等）。关键字 "all" 表示选择组内的所有项。
<x_option> 和 <y_option>：数字代码，用于选择测量值的特定分量（如 X坐标、Y坐标、幅值等）。重要提示： 对于非分组表达式，<x_option> 必须为 0（默认的时间/频率）。
<vector_type>：指定返回数据类型。

"x"：返回 X 向量（通常是时间或频率）。
"y"：返回对应的 Y 向量（测量值）。
"vals"：在特定时间步返回该项的所有值（如 X, Y, Z, Magnitude）。
"min", "max", "extreme"：返回极值。

三、表达式类型详解与示例

1. 非分组测量表达式

用于获取单个测量项在整个时间历程上的数据。

获取 X 向量（时间/频率）：p1w1measure3.7.0.3.x

含义：获取第1页第1窗口下第3测量组中第7个测量项，其默认X轴（时间）的数据。

获取 Y 向量（测量值）：p1w1measure3.7.0.3.y

含义：获取上述同一测量项在整个时间域上的幅值（Y Option=3）数据。

2. 分组测量表达式

用于在特定时间步获取组内所有测量项的数据，非常适合做“快照”分析。

获取所有项的某个分量值：p1w1measure3.all.2.3.y

含义：在第1页第1窗口第3测量组中，获取在某个时间步下，所有测量项基于Y坐标（X Option=2）的幅值（Y Option=3）。

3. 获取特定时间步的所有值

用于一次性提取某个测量项在某个时刻的全部信息。

p1w1measure3.2.vals

含义：返回第3测量组中第2项在当前时间步的所有值。对于“Distance Between”测量，这将返回 X, Y, Z 分量和 Magnitude（合成幅值）。

4. 极值查询表达式

快速从海量数据中提取关键统计信息，无需手动遍历所有曲线。

最小值: p1w1measure3.0.3.min
最大值: p1w1measure3.0.3.max
极端值（最大绝对值）: p1w1measure3.0.3.extreme

含义：以上表达式分别返回第3测量组中所有项、所有时间步长的幅值（Y Option=3）的最小值、最大值和最大绝对值。返回值通常包含极值本身、极值发生的时间以及对应的时间步编号。

5. 元数据查询表达式

获取组内所有ID: p1w1measure3.ids

用途：返回该测量组中所有测量项的实际ID号（如节点号、单元号），用于报告和识别。

获取测量组标签: p1w1measure3.label

用途：返回用户为该测量组设置的名称（Label），使报告更具可读性。

四、Measure Option 速查表

正确使用 x_option 和 y_option 是成功的关键。以下是最常用测量类型的选项代码：

测量类型 (Measure Type)	Val	X Option 含义	Y Option 含义
Distance Between	0	Default (Time)	X Coordinate
Relative Displacement	1	X Coordinate	Y Coordinate
	2	Y Coordinate	Z Coordinate
	3	Z Coordinate	Magnitude
	4	Entity ID	-
Position	0	Default (Time)	X Coordinate
	3	Z Coordinate	-
Angle Between	0	Default (Time)	X Projection
	3	Z Coordinate	True Angle
Yaw Pitch Roll	0	Default (Time)	Yaw
	1	X Coordinate	Pitch
	2	Y Coordinate	Roll

五、最佳实践与注意事项

验证表达式：任何无效的表达式都将返回 “N/A”。建议先在 Tcl 控制台中测试复杂表达式。
动态引用：在 HyperView Note 中使用时，表达式是动态的。当您改变时间步、切换测量组或重新动画时，Note 中的显示结果会自动更新。
自动化报告：结合 TextView 和循环语句，可以自动生成包含多个测量组极值的摘要报告，极大提升后处理效率。
理解上下文：分组表达式 (.all.) 返回的是某个时间步下所有项的数据；而非分组表达式返回的是某个项所有时间步的数据。

结论

掌握 HyperView 的 Measure Templex 表达式，意味着您可以从被动的数据观察者转变为主动的数据管理者。无论是创建包含关键结果的自定义报告，还是设置监控特定临界值的智能注释，这项技能都能显著提升您的 CAE 后处理工作流效率与深度。建议您打开 HyperView，对照文中的示例亲手尝试，逐步解锁这项强大功能的全部潜力。

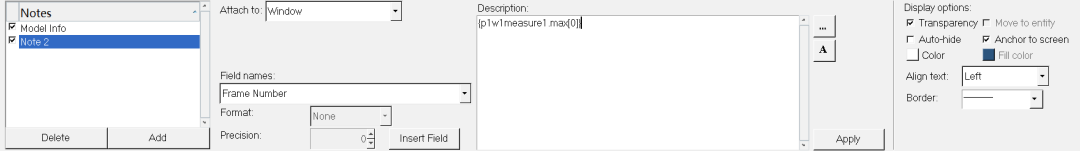

下图为获取当前模型的最大值：通过表达式获取云图结果，再通过[0]对返回结果进行取值。
