【机械设计】设计一套升降机构，需要考虑这7大核心要点，看完我学废了
深夜的工厂里，一台刚调试的升降机突然卡在半空，维修师傅边拧螺丝边吐槽：“这设计，是让螺丝自己学会爬山吗？”——升降机构看似简单，实则暗藏玄机。
作为设计过上百套升降系统的机械工程师，我经历过丝杠断裂、液压漏油、电机烧毁等“惨案”，也总结出一套“保命设计法则”。本文将用7大核心要点+15个实战案例，带你避开90%的设计坑，从“小白”秒变“老司机”。
一、需求分析：不搞清楚这5点，设计再好也白搭
1. 负载与速度的“死亡组合”
案例：某物流升降台标称载重500kg，实际放800kg纸箱时电机烧毁。
真相：动态负载≠静态负载！需考虑加速度带来的惯性力，公式：
（m为质量，g=9.8m/s²，a为加速度）
2. 行程与精度的“黄金比例”
经验值：
行程≤1m → 重复定位精度±0.1mm（如精密仪器升降）；
行程＞3m → 精度可放宽至±2mm（如货梯）。
反例：某3C检测设备要求±0.05mm精度却用剪叉结构，最终改滚珠丝杠成本翻倍。
3. 环境因素的“隐形杀手”
粉尘：食品车间需IP65防护，普通齿轮电机半年报废；
温度：东北户外-30℃时，液压油粘度暴增，升降速度下降60%。
4. 安全标准的“保命线”
国标硬指标：
紧急停止响应时间≤0.5秒（GB 5226.1）；
防护栏高度≥1.1米（GB 17888.3）。
5. 维护成本的“长期陷阱”
隐藏成本：某工厂为省3万元选用非标导轨，结果每年维护费多花5万。
二、结构选型：4种主流方案的优缺点对决

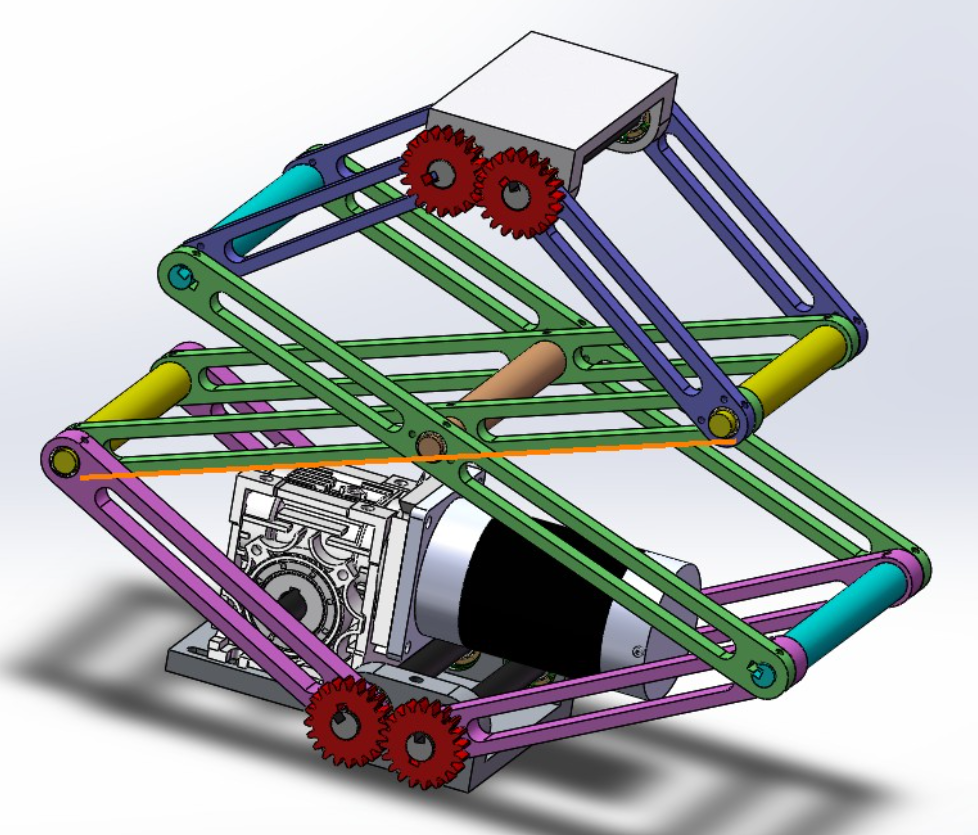

1. 剪叉式升降机
优点：结构简单、成本低（每米行程约5000元）；
缺点：精度差（±2mm）、行程受限（通常≤3米）；
适用场景：汽车举升机、舞台设备。
2. 丝杠升降机
精度王者：滚珠丝杠重复定位精度±0.01mm；
致命伤：怕侧向力！某检测设备因导向柱松动，丝杠弯曲维修费8万；
选型公式：轴向载荷 （T为扭矩，P为导程）。
3. 链条/钢丝绳升降
重载之王：矿山升降机载重可达50吨；
安全雷区：必须加装双制动器+松绳检测，某工地因单链条断裂坠毁被罚百万。
4. 液压升降机
大力士：10MPa系统轻松顶起10吨；
运维痛点：漏油！某车间地面常年油渍，保洁阿姨辞职3次。
三、动力系统：电机/液压/气动的“三国杀”
1. 电机选型三要素
扭矩计算：TT=2π×ηF×P
（F为推力，P为丝杠导程，η为效率取0.9）
速度匹配：4极电机（1450rpm）配减速机，别直接怼3000rpm电机！
过热防护：温控开关+强制散热风扇，避免某自动化线电机连续工作烧毁。
2. 液压系统防漏秘籍
管接头：优先选用24°锥面密封，生料带缠绕是业余选手的标志；
油缸选型：活塞杆镀硬铬厚度≥0.05mm，否则半年锈蚀。
3. 气动的“低成本陷阱”
真相：气压0.7MPa时，Φ100气缸推力仅5000N，不如电动丝杠；
适用场景：轻载（<200kg）、短行程（<1m）、频繁启停。
四、安全设计：让老板睡安稳的“保命套餐”
1. 机械防坠三重保险
自锁螺母：滚珠丝杠必须配逆止器，某机床维修时丝杠倒转砸伤工人；
安全钳：导轨断裂时自动卡死（参考电梯标准EN 81-20）；
冗余制动：电机刹车+机械抱闸，断电时双重保障。
2. 电气安全“双保险”
限位开关：硬限位（机械挡块）+软限位（PLC控制），某AGV升降台因光电开关失灵撞顶；
应急下降：手动泄压阀（液压系统）或手摇柄（电动系统），关键时刻能救命。
3. 结构安全的“三个不要”
不要悬臂：丝杠支座必须双侧固定，某3D打印机Z轴抖动成波浪线；
不要单点受力：导向柱至少2根，间距≥行程的1/3；
不要忽视共振：固有频率需偏离工作频率±15%，某升降台每分钟振动48次，正好等于电机48Hz引发共振。
五、成本控制：省1元比赚1元更重要的细节
1. 标准件优先原则
案例：非标定制链轮加工费3000元/个，改用MISUMI标准件仅800元；
推荐平台：怡合达、SMC、THK等供应商官网直接下载3D模型。
2. 工艺成本“隐形坑”
表面处理：发黑处理（0.5元/dm²）比镀镍（3元/dm²）省6倍；
焊接替代：用方管焊接框架比铸造件成本低40%，强度相当。
3. 维护成本预埋
润滑点外露：某设备因注油口隐藏，每年多花2万拆机保养费；
快拆设计：用弹簧销替代螺栓，更换导向轮时间从1小时缩至10分钟。
六、仿真与测试：用数字试错替代实物翻车
1. 静力学仿真必查项
应力集中：圆角半径≥3mm，某支架因R1圆角应力超500MPa断裂；
变形量：悬臂结构变形需＜L/1000（L为长度），某2米横梁下垂3mm被客户退货。
2. 运动学仿真防干涉
案例：某折叠升降机构未做运动仿真，展开时连杆卡死，返工损失5万；
工具推荐：SolidWorks Motion/ADAMS，检查最小间隙＞2mm。
3. 实物测试“暴力三连”
过载测试：110%负载连续升降100次；
疲劳测试：满载状态每天循环500次，持续1周；
断电测试：模拟突然停电时能否安全自锁。
七、从图纸到车间的“最后1公里”
1. 防呆设计
定位销非对称：Φ8+Φ8.1mm组合，装反了捅不进去；
线缆标记：红-电源、蓝-信号、黄-接地，电工师傅感动到哭。
2. 维修友好性
预留吊装孔：50kg以上部件必须设计，某设备换电机需拆整机；
手册要点：故障代码表贴于电箱门内侧，别让维修工现场百度。
3. 给工人的“保命提示”
警告标签：“严禁站人”用黄底黑字，贴在升降平台侧面；
培训重点：每月检查链条磨损（伸长率＞2%必须更换）。
结语：升降机构设计的“三重境界”
第一重：能动就行 → 结果设备三天两头维修；
第二重：满足参数 → 但成本是竞品两倍；
第三重：安全可靠+成本最优+维护方便 → 这才是高手！
机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。
