EMC滤波器：电子世界的“抗扰卫士”

随着科技的飞速发展，我们身边的电子设备越来越多，从智能手机、平板电脑到各种智能家居设备，它们在给我们带来便利的同时，也引发了一系列电磁干扰问题。不同设备之间的电磁信号相互交织、相互影响，就像一个杂乱无章的 “信号战场”，导致设备无法 正常工作，甚至出现故障 。在这个 “战场” 中，电磁干扰就像看不见的 “敌人”，随时可能对我们的电子设备发起 “攻击”。比如，医院里的电子医疗设备如果受到电磁干扰，可能会导致诊断结果不准确，危及患者的生命安全；飞机上的电子导航系统一旦受到干扰，后果更是不堪设想。

揭开 EMC 滤波器的神秘面纱

（一）定义与使命

在这个充满电磁 “硝烟” 的战场上，EMC 滤波器就像是一位英勇的 “电磁卫士”，肩负着保障设备稳定运行、减少电磁干扰的重要使命。EMC 滤波器，全称为电磁兼容性滤波器，它是一种专门设计的电路装置，就如同一个精密的 “信号筛子”，能够对电路中的电磁信号进行细致筛选 ，让有用的信号顺利通过，同时将那些捣乱的干扰信号拒之门外，从而确保设备在复杂的电磁环境中也能正常工作。

（二）工作原理大揭秘

那么，EMC 滤波器是如何完成这一艰巨任务的呢？这就要从它的内部构造说起了。EMC 滤波器主要由电感、电容等元件组成，这些元件按照特定的电路拓扑结构巧妙地组合在一起，形成了一个功能强大的电路网络。简单来说，电感就像是一个 “惯性元件”，它对电流的变化有着阻碍作用，尤其是对高频电流，这种阻碍作用更加明显。当高频干扰信号试图通过电感时，就会受到很大的阻力，从而被削弱。而电容则像是一个 “储存容器”，它能够储存和释放电荷，对高频信号具有很好的导通性。在 EMC 滤波器中，电容可以将高频干扰信号旁路到地，使其无法进入设备内部，从而达到消除干扰的目的。

我们可以把 EMC 滤波器想象成一个交通枢纽的智能管理系统。在这个交通枢纽中，有用的信号就像是正常行驶的车辆，而干扰信号则像是违规行驶的车辆。电感就像是设置在道路上的减速带，对那些速度过快（高频）的违规车辆起到阻碍作用；电容则像是一条专门为违规车辆开辟的旁路通道，一旦发现违规车辆，就将其引导到这条旁路，使其无法影响正常行驶的车辆。通过电感和电容的协同工作，EMC 滤波器就能够实现对电磁信号的有效筛选和干扰抑制，确保设备的稳定运行。

EMC 滤波器的 “百宝箱”：类型多样

（一）按功能分类

1. 低通滤波器：低通滤波器就像是一位 “低频信号守护者”，它有着明确的 “信号筛选标准”，只允许低于特定频率（截止频率）的低频信号顺利通过，而对于高于截止频率的高频信号，则会毫不留情地进行阻挡和衰减。在数字电路中，脉冲信号常常包含丰富的高次谐波，这些谐波不仅不是电路工作所必需的，还容易产生电磁干扰，影响电路的正常运行。低通滤波器在这里就发挥了关键作用，它能将这些不必要的高次谐波滤除，只保留维持电路正常工作的低频信号，从而确保数字电路的稳定运行。在音频信号处理中，低通滤波器可以去除高频噪声，让音频信号更加纯净，提升音质 。

1. 高通滤波器：高通滤波器与低通滤波器的功能恰恰相反，它是 “高频信号的放行官”，允许高于截止频率的高频信号畅通无阻，而对低频信号进行抑制。在电子设备中，有时会存在直流偏移的问题，这可能会影响信号的正常传输和处理。高通滤波器能够有效地消除直流偏移，让信号恢复正常。在音频系统中，为了增强声音的层次感和清晰度，我们常常需要突出高频成分，高通滤波器就能帮助我们实现这一目标。在图像处理领域，高通滤波器可以突出图像的边缘和细节，使图像更加清晰锐利，就像给图像做了一次 “高清修复”。

1. 带通滤波器：带通滤波器有着自己独特的 “频率选择区间”，它只允许某一特定频率范围内的信号通过，而将低于下限频率和高于上限频率的信号统统拒之门外。在无线通信领域，不同的通信信号被分配在不同的频段上，带通滤波器就像是一个精准的 “频段选择器”，能够从众多的信号中选择出我们需要的特定频段的信号，避免其他频段信号的干扰，确保通信的准确性和稳定性。在声音信号处理中，我们可以利用带通滤波器提取特定频段的声音，比如在音乐制作中，通过调整带通滤波器的参数，突出某个乐器的特定频段声音，让音乐更加富有表现力。

1. 带阻滤波器：带阻滤波器，也被称为陷波滤波器，它的作用与带通滤波器正好相反，是专门用来阻止特定频率范围内的信号通过，而让其他频率范围的信号顺利通行。在电力系统中，由于各种电气设备的运行，会产生谐波干扰，这些谐波会影响电力系统的正常运行，甚至损坏设备。带阻滤波器可以针对性地抑制这些特定频率的谐波，保证电力系统的稳定供电。在音频处理中，如果音频信号中存在某个特定频率的噪声，比如 50Hz 的电源工频噪声，带阻滤波器就可以将其消除，提高音频信号的质量，让我们听到更纯净的声音。

（二）按应用分类

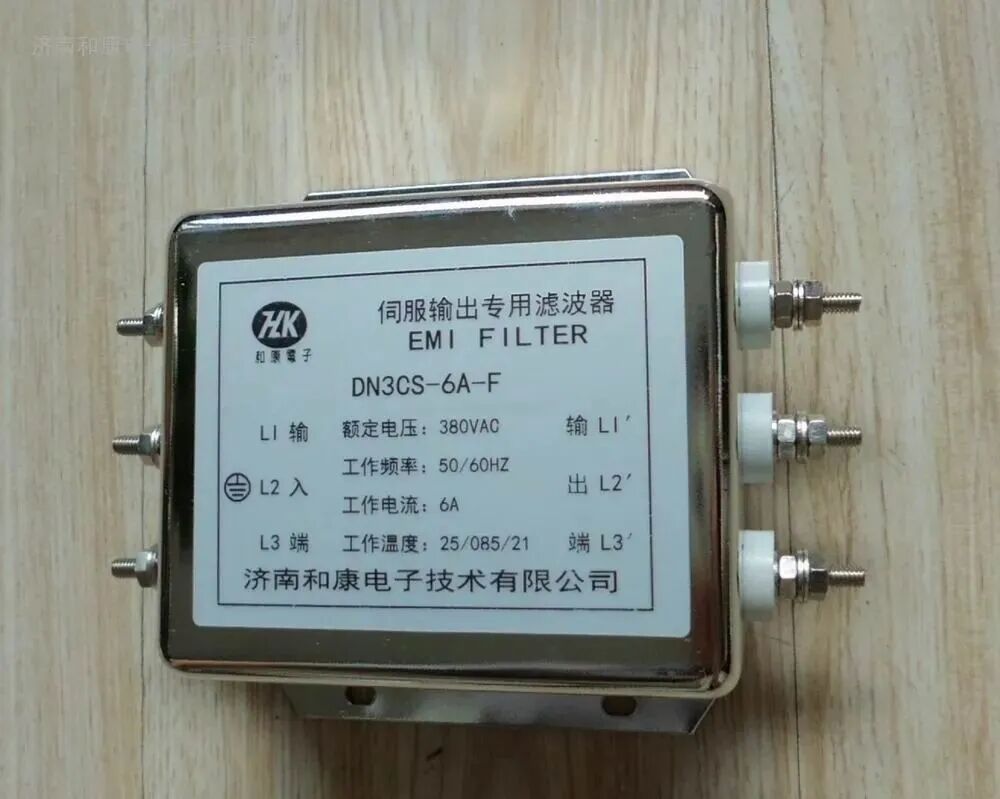

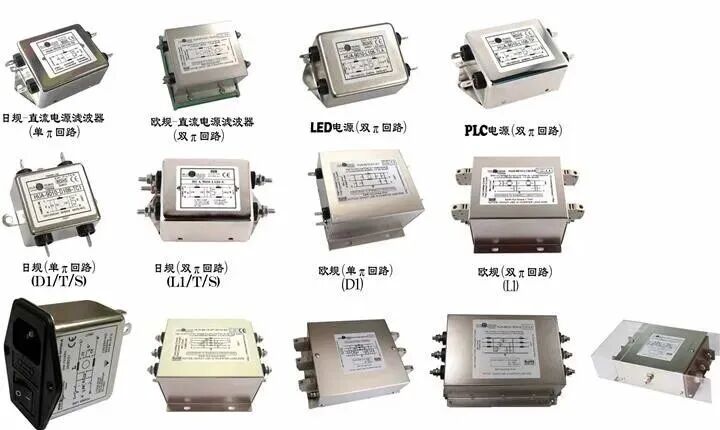

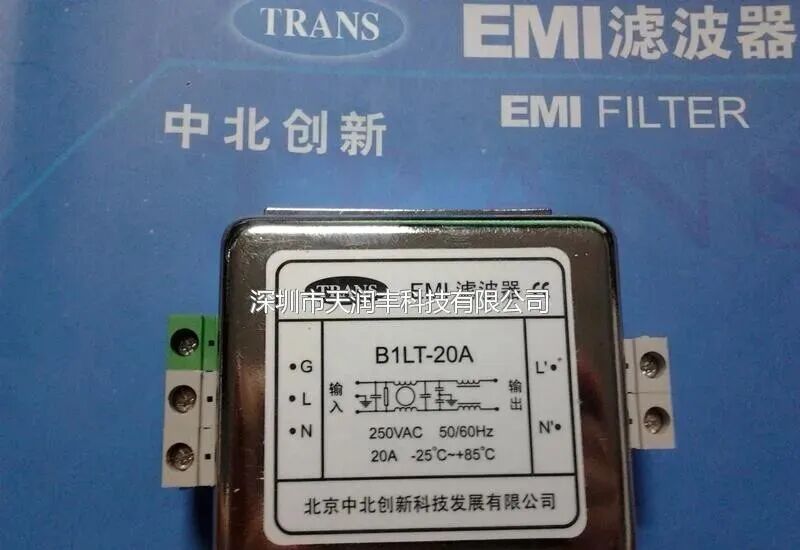

1. 电源线滤波器：电源线滤波器是保障电源线路稳定的 “忠诚卫士”。在电力传输过程中，电源线上常常会受到各种电磁干扰，这些干扰可能来自电网中的其他设备，也可能是由雷电等自然因素引起的。电源线滤波器能够有效地抑制这些干扰，它不仅可以阻止电源线上的干扰进入设备，防止设备受到干扰而出现故障，还能防止设备本身产生的电磁干扰反馈到电源线上，对其他设备造成影响。在电脑、电视等电子设备中，电源线滤波器是必不可少的元件，它确保了设备能够在稳定的电源环境下工作，延长设备的使用寿命。

1. 信号线滤波器：信号线滤波器则是信号传输系统中的 “信号护航者”。在信号传输过程中，信号线上容易受到外界电磁干扰的影响，导致信号失真、误码等问题。信号线滤波器能够对信号线上的干扰进行过滤，保证信号的完整性和准确性。在通信设备中，如手机、路由器等，信号线滤波器能够有效提高信号的传输质量，减少信号丢失和干扰，让我们能够享受到稳定、快速的通信服务。在工业自动化控制系统中，信号线滤波器对于确保控制信号的准确传输起着关键作用，它关系到整个控制系统的稳定性和可靠性。

1. 电源信号联合滤波器：电源信号联合滤波器是一种综合性的滤波器，它结合了电源线滤波器和信号线滤波器的功能，既能对电源线路进行滤波，又能对信号线路进行处理，就像是一个 “全能型选手”。在一些对电磁兼容性要求较高的复杂电子系统中，如航空航天设备、医疗设备等，电源信号联合滤波器能够同时解决电源和信号传输过程中的干扰问题，为系统的稳定运行提供全方位的保障。在飞机的电子系统中，电源信号联合滤波器可以确保各种电子设备在复杂的电磁环境下都能正常工作，保障飞行安全。

无处不在的 EMC 滤波器

EMC 滤波器凭借其卓越的电磁干扰抑制能力，在众多领域中发挥着不可或缺的作用，成为现代电子设备正常运行的重要保障。从工业生产的大型设备到日常生活中的小型家电，从通信领域的基站设备到医疗行业的精密仪器，EMC 滤波器无处不在，默默守护着电子设备的稳定运行。

（一）工业领域的稳定器

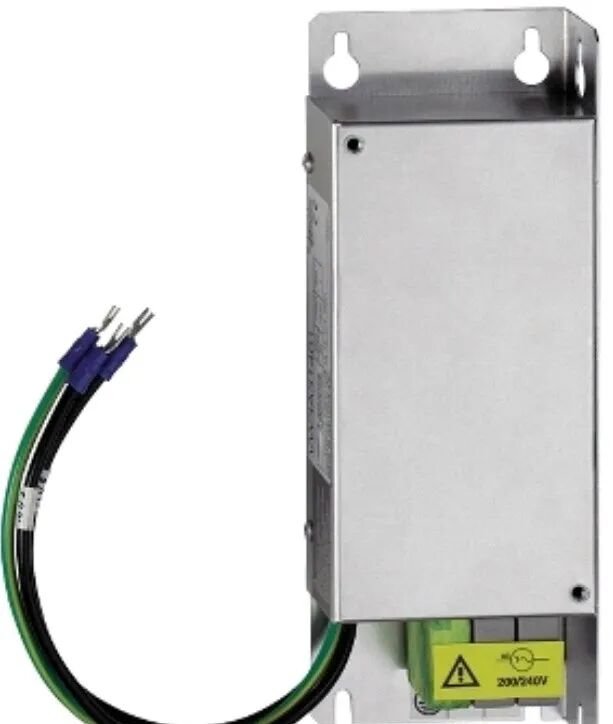

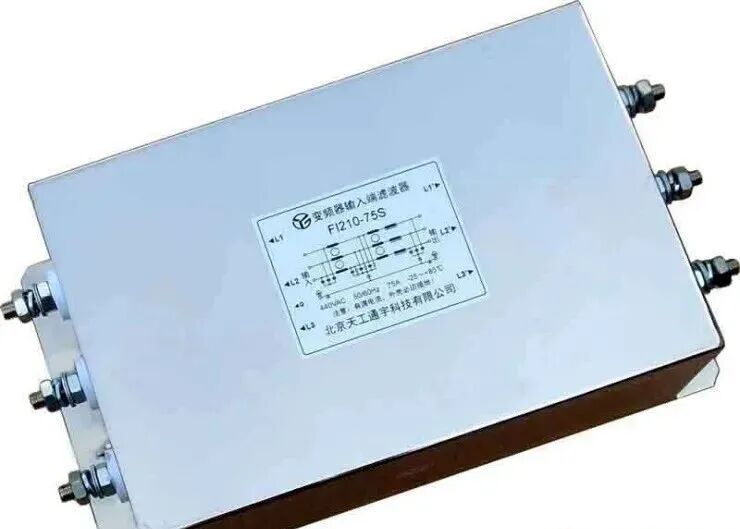

在工业自动化系统中，各种电机、变频器等设备在运行过程中会产生大量的电磁干扰，这些干扰如果不加以抑制，将会对整个生产线的稳定运行造成严重影响。比如，在汽车制造工厂的自动化生产线上，大量的机器人和自动化设备协同工作，电机的频繁启动和停止、变频器的高速运行，都会产生复杂的电磁干扰。如果没有 EMC 滤波器，这些干扰可能会导致设备之间的通信出现故障，机器人动作失控，从而影响生产效率和产品质量。而安装了 EMC 滤波器后，它能够有效地抑制电机和变频器产生的干扰，保证设备之间的通信稳定，使生产线能够高效、稳定地运行，确保汽车零部件的精准加工和组装。

（二）通信世界的 “信号卫士”

在通信设备中，EMC 滤波器是确保信号传输稳定、提高通信质量和覆盖范围的关键。以 5G 基站为例，5G 通信具有高速率、低延迟、大连接的特点，这就要求基站设备能够在复杂的电磁环境中稳定工作。然而，基站周围存在着各种电磁干扰源，如其他通信设备的信号干扰、电力设备的电磁辐射等。EMC 滤波器就像是基站的 “信号卫士”，它能够过滤掉这些干扰信号，保证基站发射和接收的信号纯净、稳定，从而提高通信质量，扩大信号覆盖范围，让我们能够享受到更加流畅、快速的 5G 通信服务。无论是在城市的高楼大厦之间，还是在偏远的山区，EMC 滤波器都在为实现稳定的通信而努力。

（三）医疗设备的安全保障

医疗设备对于电磁干扰非常敏感，因为任何微小的干扰都可能导致检测结果出现偏差，甚至影响治疗效果，危及患者的生命安全。像核磁共振成像（MRI）设备，它通过强大的磁场和射频信号来生成人体内部的图像，对电磁环境的要求极高。如果受到外界电磁干扰，图像可能会出现伪影，导致医生误诊。EMC 滤波器在医疗设备中的应用，能够帮助设备达到国际相关标准，如国际电工委员会（IEC）制定的 IEC 60601 系列标准，该标准对医疗设备的电磁兼容性提出了严格要求。EMC 滤波器可以有效抑制设备内部和外部的电磁干扰，确保医疗设备在复杂的电磁环境中也能准确、可靠地工作，为医疗诊断和治疗提供安全保障，让患者能够得到准确的诊断和有效的治疗。

（四）生活中的隐形助手

在我们的日常生活中，EMC 滤波器也在默默地发挥着作用。在家用电器领域，如变频空调、智能冰箱等，EMC 滤波器可以降低电器产生的电磁辐射，减少对人体的潜在危害，同时也能提高电器的稳定性和可靠性，延长其使用寿命。在汽车电子系统中，随着汽车智能化程度的不断提高，各种电子设备如发动机控制系统、自动驾驶辅助系统等大量应用，EMC 滤波器能够抑制汽车发动机、点火系统等产生的电磁干扰，保证这些电子设备的正常工作，提升汽车的安全性和驾驶舒适性。当我们驾驶汽车在高速公路上行驶时，EMC 滤波器确保了车载导航系统的精准定位和自动驾驶辅助系统的稳定运行，为我们的出行保驾护航。

挑选 EMC 滤波器的 “秘籍”

在实际应用中，挑选合适的 EMC 滤波器至关重要，它直接关系到设备的电磁兼容性和性能表现。就像为不同的病症选择合适的药物一样，我们需要根据具体的需求和场景来精心挑选 EMC 滤波器 。下面就为大家介绍一些挑选 EMC 滤波器的实用 “秘籍”。

（一）明确需求

在选择 EMC 滤波器之前，首先要明确设备的工作频段、可能受到的干扰类型（如传导干扰、辐射干扰）以及所需的衰减要求。比如，对于工作在射频频段的通信设备，就需要重点关注滤波器在高频段的性能，以有效抑制射频干扰；而对于一些对低频干扰较为敏感的音频设备，则要着重考虑滤波器对低频干扰的衰减能力。这就好比在购买鞋子时，我们要先知道自己的脚码大小，才能挑选到合适尺码的鞋子。

（二）类型匹配

根据应用场景选择合适类型的 EMC 滤波器。如果是用于电源线路，那么电源线滤波器是首选，它能有效抑制电源线上的电磁干扰，为设备提供稳定、纯净的电源；如果是信号传输线路，信号线滤波器则能大显身手，确保信号在传输过程中不受干扰，保持信号的完整性和准确性。在通信基站中，既需要电源线滤波器来保证基站设备的稳定供电，又需要信号线滤波器来保障通信信号的可靠传输。不同类型的滤波器就像是不同类型的工具，只有选择合适的工具，才能高效地完成任务。

（三）参数考量

1. 额定电流和电压：额定电流和电压是滤波器的重要参数，它们决定了滤波器能够承受的电流和电压大小。如果滤波器的额定电流小于设备的工作电流，就如同小马拉大车，滤波器可能会因为过热而损坏；同样，如果额定电压低于设备的工作电压，滤波器也无法 正常工作，甚至可能引发安全事故。在为工业设备选择滤波器时，要充分考虑设备的功率和工作电流，确保滤波器的额定电流和电压能够满足设备的需求。

1. 频率特性：频率特性反映了滤波器对不同频率信号的衰减能力。不同类型的滤波器具有不同的频率特性，如低通滤波器在低频段信号传输时表现良好，而对高频段信号有较强的衰减作用；高通滤波器则相反，适用于高频信号传输，对低频信号进行抑制。在选择滤波器时，要根据设备的工作频率范围，选择具有合适频率特性的滤波器，以实现最佳的滤波效果。

1. 插损：插损，即插入损耗，是指滤波器插入电路后，对信号功率的衰减程度。插损越小，说明滤波器对信号的影响越小，信号传输的效率越高。在一些对信号传输质量要求较高的应用场景中，如高速数据传输系统，就需要选择插损较小的滤波器，以保证信号的强度和完整性。

展望 EMC 滤波器的未来

随着科技的飞速发展，电子设备的性能不断提升，电磁环境也变得越来越复杂。在这样的背景下，EMC 滤波器作为保障电子设备电磁兼容性的关键元件，其未来的发展趋势备受关注。未来，EMC 滤波器将朝着高效能、集成化、智能化和绿色化的方向不断发展，以满足日益增长的电子设备需求。

（一）高效能之路

随着电子设备性能的不断提升，对 EMC 滤波器的性能要求也越来越高。未来，EMC 滤波器将更加注重高效能设计，以实现对电磁噪声的高效抑制。这将涉及到对滤波器材料、结构和电路拓扑的深入研究和创新。研发新型的磁性材料，提高电感的性能，使其能够在更宽的频率范围内实现高效的电磁干扰抑制；优化滤波器的电路结构，减少信号损耗，提高滤波效率。在 5G 通信设备中，由于信号频率高、带宽大，对 EMC 滤波器的性能要求极高。未来的 EMC 滤波器需要能够在高频段实现高效的滤波，同时保持低损耗，以确保 5G 通信的稳定和高效。

（二）集成化变革

随着电子设备的集成度不断提高，对空间的利用效率要求也越来越高。EMC 滤波器的集成化趋势日益明显，未来将更多地采用微型化、模块化的设计，以便于在有限的空间内实现电磁噪声的抑制。将多个滤波器功能集成在一个芯片中，或者将滤波器与其他电子元件集成在一起，形成一个多功能的模块。在智能手机中，为了满足其轻薄化和多功能化的需求，EMC 滤波器可以与射频芯片、电源管理芯片等集成在一起，不仅节省了空间，还提高了系统的整体性能。这种集成化的设计还可以降低成本，提高生产效率，增强产品的市场竞争力。

（三）智能化浪潮

随着物联网、大数据等技术的快速发展，未来 EMC 滤波器将更加注重智能化设计。通过集成传感器、控制器等智能元件，实现对电磁环境的实时监测和自适应调整，提高滤波器的抗干扰能力。在智能家居系统中，各种设备通过无线网络相互连接，电磁环境复杂多变。智能化的 EMC 滤波器可以实时监测周围的电磁信号，根据实际情况自动调整滤波参数，以适应不同的电磁环境，确保智能家居设备的稳定运行。智能化的 EMC 滤波器还可以与其他智能设备进行交互，实现更加智能化的管理和控制，为用户提供更加便捷、高效的使用体验。

（四）绿色化发展

环保意识的增强使得绿色制造成为电子设备制造的重要趋势。未来，EMC 滤波器将更加注重环保材料的选择和生产工艺的改进，以降低生产过程中的能耗和污染。采用可回收材料制造滤波器，减少对环境的影响；优化生产工艺，降低能源消耗。在滤波器的制造过程中，使用环保型的磁性材料和电容材料，避免使用有害物质，减少对土壤和水源的污染。通过改进生产工艺，提高材料利用率，降低废品率，减少能源消耗和废弃物排放，实现绿色生产。绿色化的 EMC 滤波器不仅符合环保要求，还有助于提升企业的社会形象，推动整个电子行业的可持续发展。

EMC 滤波器作为电子设备的 “电磁卫士”，在现代科技发展中扮演着不可或缺的角色。从其工作原理、多样的类型，到广泛的应用领域，再到未来充满希望的发展趋势，EMC 滤波器不断演进，为电子设备的稳定运行保驾护航。随着科技的持续进步，我们有理由相信，EMC 滤波器将在更多领域发挥更大的作用，为我们创造更加稳定、高效、环保的电子生活环境。

结语：电磁兼容的未来可期

在这个电子设备无处不在的时代，EMC 滤波器作为电磁兼容性的关键保障，其重要性不言而喻。从解决我们日常生活中的电子设备干扰问题，到支撑工业、通信、医疗等关键领域的稳定运行，EMC 滤波器已经成为现代科技不可或缺的一部分。它就像一位默默奉献的幕后英雄，虽然不常被人们提及，但却时刻守护着电子世界的秩序。

 展望未来，随着科技的不断进步，电磁环境将变得更加复杂，对 EMC 滤波器的需求也将持续增长。我们有理由相信，在高效能、集成化、智能化和绿色化的发展方向指引下，EMC 滤波器将不断创新和突破，以更加卓越的性能和适应性，迎接未来的挑战。让我们共同关注电磁兼容领域的发展，期待 EMC 滤波器在未来为我们带来更多的惊喜，为构建更加稳定、智能、绿色的电子世界贡献力量 。
