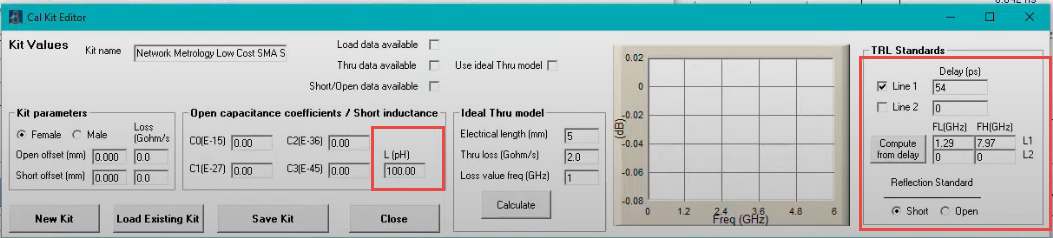

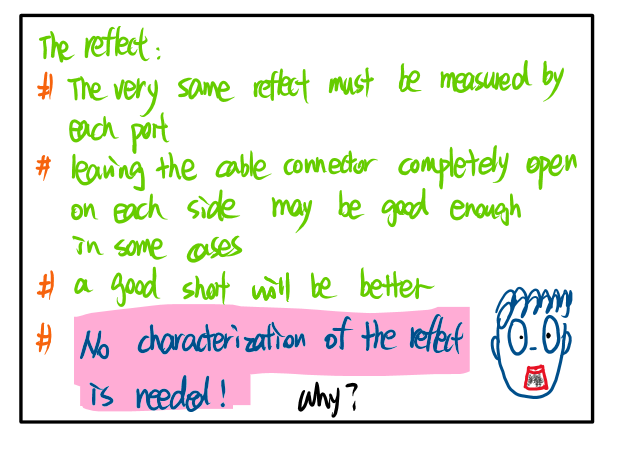

(1)我担心10GHz的时候，管子的s2p文件不准，毕竟频率高了一点，然后厂家测试的时候，用的板材、电路结构等等，也没在官网上找着。有测试条件的差异，必然就会带来测试结果的差异，只不过是大小的问题。所以，就琢磨着，搞个TRL校准试试。但是，偶没弄过啊，所以慌的要死，脑子里一千个怀疑，能搞出来么?昨天找了些资料，看了些视频（需要视频的，见下方留言），发现，哈，好像也不难啊。以下是学习总结。（2）TRL，是Through-Reflect-line的缩写。Through，严格意义上来讲，长度为0；Reflect，可以是Short，可以是Open，据视频上讲，基本可以是SMITH圆图上的任意一点；但是Short会更好一点。看另一个视频中的设置，确实是在Short的情况下，设置超少，只要设置一下Short inductance就可以。而且视频中，这个设置也很随意，设置的是100pH，一个估算量，并没有说一定要和校准件上的inductance完全对应上。在其中一个视频上，还讲了一句话：No characterization of the reflect is needed!我看到这句话的时候，很吃惊啊，看我笔记旁边的那个丑小人就知道了。这么随意的嘛？Line，在中心频率处，其长度需要比Through长90度。因为下图中的原因，所以，单个Line时，校准的频率宽度，也就是fstart和fstop有限制。当然，想校准更宽的频率，也不是没有办法，就用多根Line就可以了。两个视频中，对能校准的带宽的取值有所不同，一个是60到120度，一个是30到150度，不过，这个也不是要紧的事情。(3)按视频所述，对TRL影响最大的，就是微带线的特性阻抗，也就是要非常精确的50ohm。问了板厂，不声明的时候，阻抗控制是±20%；声明阻抗控制的话，误差是±10%；要±5%的话，能不能做，需要看具体电路。当然，要好东西，价格也不会是不变的，价格依次是以合同价的10%往上递增。其他的要求，视频中基本都没有提及到，听上去很宽松，完全没有我想象中的那么严格。而且视频里还说，如果你的线的特性阻抗足够精确的话，校准结果也会足够精确。这典型的就是付出少，得到多的例子啊！在设置TRL Cal kit的话，设置的参数确实不多，一个是LINE与THROUGH的相对delay，这个参数也很容易得到，VNA测试一下就有，视频中的测试结果是54ps。另外一个就是上文提到的short inductance，就如上文所说，设置的也是估计值。来源：加油射频工程师
