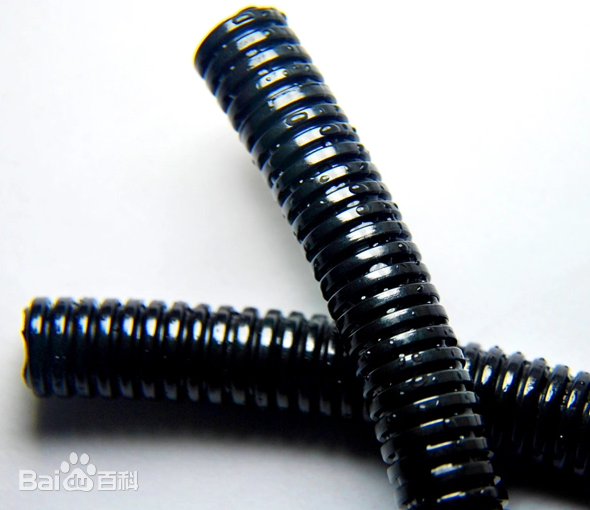

[CATIA参数化建模实例]如何做一段参数化的波纹管+参数化模型分享?

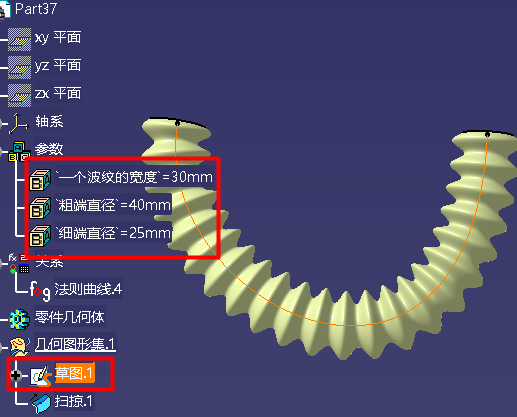

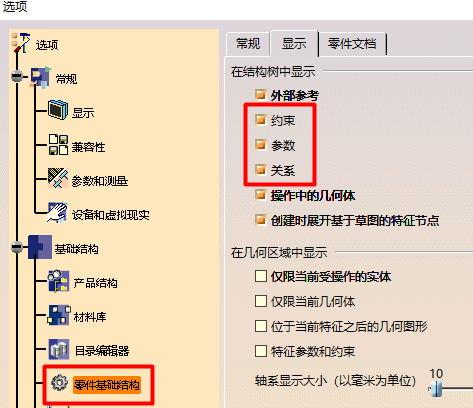

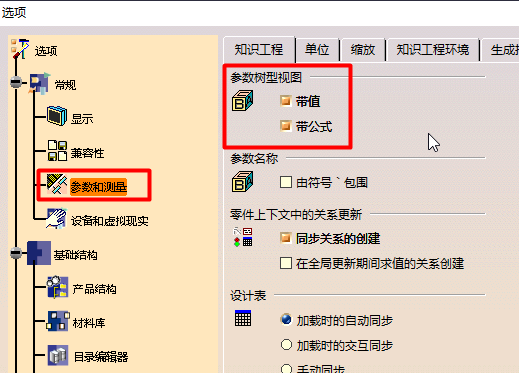

新建长度类型参数: 粗端直径,细端直径,每个波纹的宽度.并对三个参数进行初始赋值如下图片所示.

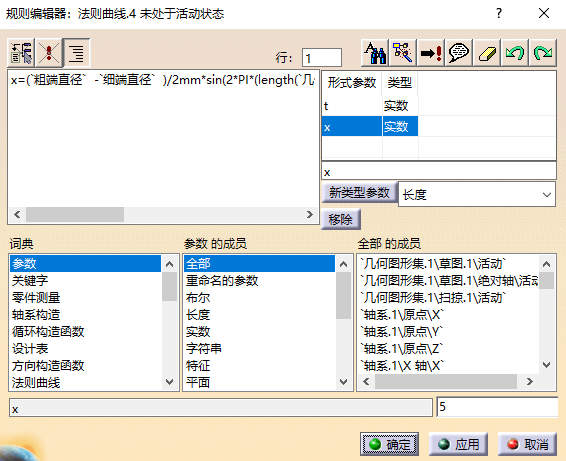

通过如下所示的法则曲线命令创建一个三角函数类型的法则,法则函数的具体定义为:
x=(`粗端直径` -`细端直径` )/2mm*sin(2*PI*(length(`几何图形集.1\草图.1` )/`一个波纹的宽度` )*t*1rad)+((`粗端直径` - `细端直径` )/2+`细端直径` )/(1mm) |

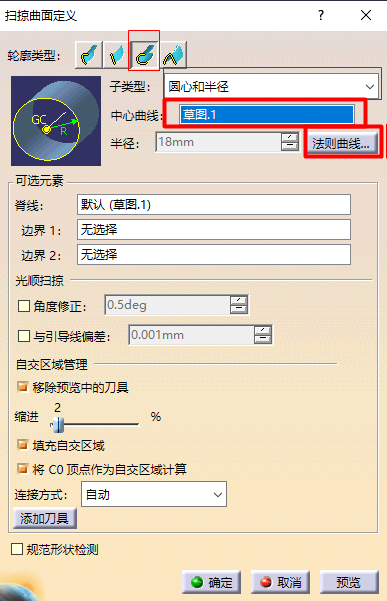

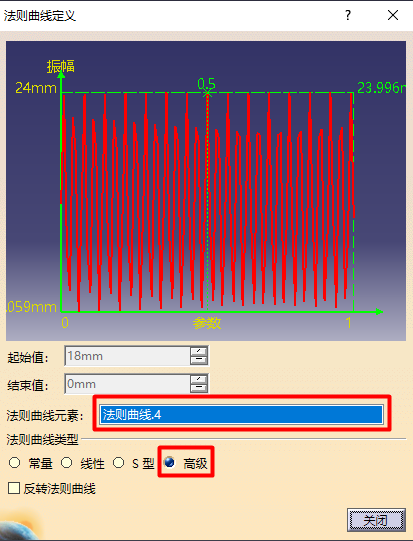

用草图画一段样条线,或者其他的什么命令去做一段空间曲线也可以.点击创成式外形设计模块的扫略命令,选择第三种轮廓类型,子类型选择圆心和半径,选择上一步做的样条线草图为中心曲线,点击法则曲线按钮,打开法则曲线定义窗体,为扫略半径的值定义一个法则(选择上一步我们定义的法则曲线.4).
▼ 三角函数法则曲线log
登录后免费查看全文
著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-09-18
最近编辑：1小时前
日拱一卒无有进 功不唐捐终入海
