气体流过喷嘴和声波扼流圈

2小时前浏览3

关于气体的泄放，之前的文章写了好多，大家看看，今天继续我们的气体泄放

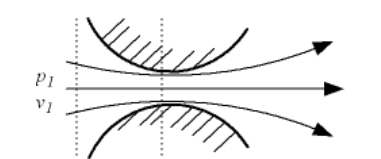

通过喷嘴的最大气体流量由临界压力决定。

是流动加速到等于流体中局部声速的速度的压力比

临界流量喷嘴也称为声波扼流圈。通过建立冲击波，声波扼流圈建立了固定的流量，不受压差、下游压力的任何波动或变化的影响。声波扼流圈可以提供一种调节气流的简单方法。

喷嘴的临界压力与初始压力之间的比率

喷嘴的临界压力与初始压力之间的比率可以表示为

pc / p1 = （2 / （n + 1））n / （n - 1）（1）

其中

pc = 临界压力（Pa）

p1 = 入口压力（Pa）

n = 等熵膨胀或压缩指数 - 或多向常数

对于经历绝热过程的完美气体，指数 n 是比热的比值 -k = c p / cv，n 没有唯一值。一些常见气体的值：

示例 - 空气喷嘴和临界压力比

空气喷嘴的临界压力比可以计算为

pc / p1 = （2 / （1.4 + 1））1.4 / （1.4 - 1）

= 0.528

其他值 - n 的临界压力：

通过喷嘴的质量流量

通过声波流喷嘴的质量流量，其中最小压力等于临界压力，可以表示为

mc = Ac （n p1 ρ1）1/2 （2 / （n + 1））（n + 1） / 2（n - 1）（2）

其中

mc = 声流质量流量（kg/s）

Ac = 喷嘴面积（m2）

ρ1 = 初始密度（kg/m3

来源：气瓶设计的小工程师
