什么是谐响应分析？
什么是谐响应分析？按照你目前所掌握到的，是否知道其含义及理论基础、对应的技术优势等。如果只是听过但要概述会有点难，那么今天这篇文章就可以帮助你全面的了解谐响应分析。
在机械振动与结构动力学领域，谐响应分析是预测结构在周期性载荷下动态行为的核心技术。相较于瞬态分析或随机振动分析，谐响应分析通过将复杂动态载荷简化为正弦函数组合，为工程师提供了高效、直观的结构振动特性评估手段。
它是一种用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时稳态响应的动力学分析方法，其核心目标是计算结构在特定频率范围内的位移、应力、应变等响应值，并通过频率响应曲线预测结构的动态特性。
01
核心原理

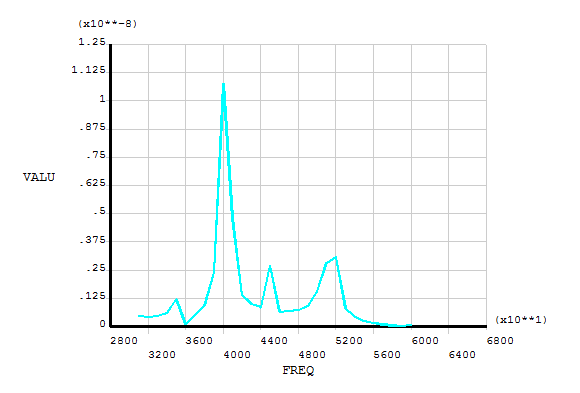

谐响应分析基于结构动力学理论，将结构的振动视为一系列简谐运动的叠加。当结构受到正弦激励时，其各部分的振动频率与激励频率一致，但振幅和相位可能不同。通过求解动力学方程，可以得到结构在特定频率下的响应，进而绘制出频率-响应曲线，预测结构的共振频率和薄弱部位。
02
关键分析方法
2.1 模态叠加法
原理：模态叠加法将结构振动分解为一系列正弦波的叠加，每个正弦波对应一个自振频率和振型。首先通过模态分析获取结构的模态信息（如自振频率、振型、阻尼比），然后将动态载荷响应表示为各个模态形状的线性组合，最终叠加得到总响应。
优点：计算效率高，尤其适用于关注低阶模态的情况，能清晰展示各模态对总响应的贡献。
局限性：仅适用于线性系统，且高阶模态可能影响精度。
2.2 直接积分法
原理：直接在时域内求解二阶常微分方程组，适用于非线性或高阶模态影响显著的问题。通过数值积分方法直接计算结构在时间域内的响应。
优点：精度高，能处理复杂载荷和非线性行为。
局限性：计算成本高，尤其对于大型系统。
2.3 完全法
原理：直接在频域内求解动力学方程，不进行简化或降维处理，考虑所有质量、刚度和阻尼效应。
优点：结果精确，适用于复杂结构。
局限性：计算资源需求大，效率低。
这里单独说一下谐响应分析和模态分析之间的区别：
特性 | 模态分析 | 谐响应分析 |
核心目标 | 获取结构的自然频率、振型和阻尼比 | 计算结构在简谐载荷下的真实响应 |
载荷处理 | 不涉及实际载荷 | 施加实际简谐载荷 |
结果形式 | 归一化振型，无实际物理量 | 频率-响应曲线，实际位移、应力值 |
应用场景 | 结构动态特性基础研究 | 工程设计优化与安全评估 |
03
为了更好的理解，分享一个实例，这个项目是电机盖谐响应分析，其背景是某公司的某款电机盖在运行中因转子不平衡产生周期性激励，需评估其振动特性。
关键步骤：
1.模态分析：提取前10阶频率（最高3966Hz）。
2.谐响应设置：频率范围0-2500Hz，步长25Hz，施加X向加速度30m/s²。
3.结果验证：位移峰值出现在250Hz（与模态频率一致），应力幅值低于材料屈服极限。
04
应用场景与实例
4.1 旋转机械

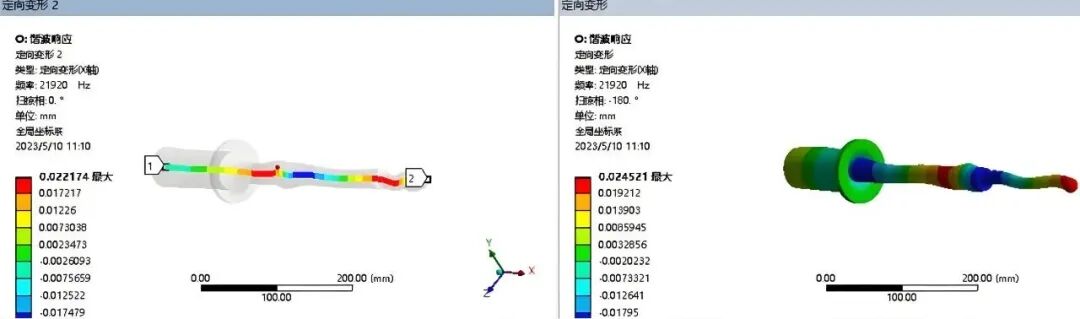

应用场景：发动机、压缩机等设备的支撑结构动态特性评估。通过谐响应分析预测转子不平衡引发的共振，优化结构刚度或添加阻尼器。
实例：在航空发动机转子建模中，通过谐响应分析预测不平衡振动响应特性，指导设计优化，避免运行时的结构损坏。
4.2 流固耦合场景
应用场景：涡轮叶片、飞机机翼受周期性气动载荷的疲劳寿命分析。通过谐响应分析评估涡流引起的振动，优化叶片形状或材料。
实例：冲击式水轮机转轮共振预测中，谐响应分析帮助识别共振频率，避免运行时的结构损坏。
4.3 电子产品验证
应用场景：电路板在振动环境中的抗谐振能力检测。通过谐响应分析确保元器件在运输或使用过程中不因振动失效。
实例：某铝合金齿轮箱结构通过谐响应分析评估振动环境下的疲劳寿命，指导材料选择与结构设计。
谐响应分析是工程设计中不可或缺的工具，尤其在预测共振、优化结构动态特性方面价值显著。通过模态叠加法、直接积分法或完全法，可灵活应对不同场景的需求。企业结合项目与实践，其能有效提升产品可靠性，缩短设计周期，是现代动态仿真与验证的核心技术之一。
通过深入理解谐响应分析的原理与应用，工程师能够更好地设计出安全、稳定、高效的工程结构，应对各种动态载荷的挑战。
