Amesim HCD库旋转活塞详细介绍

batt

15天前浏览32

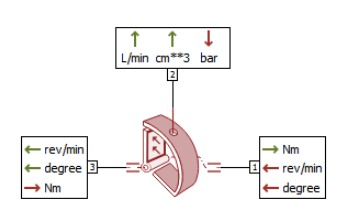

HCDRBAP11子模型功能总结：用于模拟旋转活塞在液压系统中的动态行为，计算压力作用下的扭矩输出和容积变化，支持复杂液压机械系统的能量转换分析。

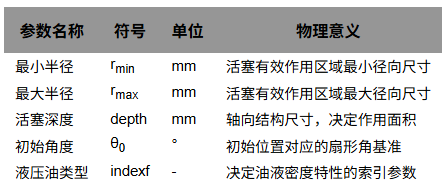

核心参数

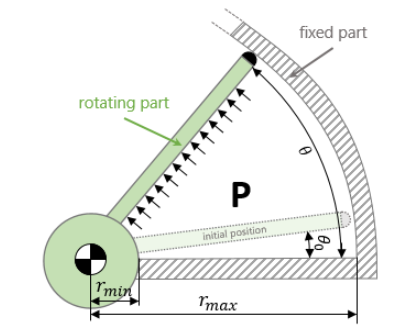

背景知识

工作原理深度解析：

能量转换机制：将液压能(p₂·vol₂)与机械能(ω·torq)相互转换，符合能量守恒定律
结构特征：采用环形活塞设计，有效作用面积为(r_max² - r_min²)π，深度方向线性扩展
典型应用场景：

液压马达扭矩输出计算：用于工程机械回转机构建模
可变排量泵容积调节：模拟斜盘式柱塞泵的排量控制
旋转执行机构分析：如风力发电机变桨系统的液压驱动

参数关联分析：

半径参数敏感度：Δr=1mm时，ΔA=π(2r+Δr)Δr≈6.28r (r取中间值)
深度与扭矩线性关系：depth加倍可使输出扭矩倍增
初始角度θ₀影响：决定系统死区位置，需配合机械限位使用

调参建议：

半径选择：保证r_max/r_min≥3以获得显著压差作用
深度优化：根据轴向空间限制和扭矩需求平衡
初始角度校准：需配合机械零点进行现场标定

核心公式解读

容积计算核心公式：

物理意义：
将旋转角度转换为有效容积，基于环形扇形体积计算
推导过程：

扇形面积：A=12(r_max2−r_min2)θ (θ以弧度计)
体积计算：vol=A⋅depth=12(r_max2−r_min2)θ⋅depth
单位转换：文档中θ单位为度，需注意弧度转换因子(π/180)

应用注意：
实际建模时需确认角度单位是否统一，默认文档使用角度制需特殊处理

2. 流量方程解析：

物理意义：
容积变化率引起的流量变化，考虑油液压缩性影响
关键参数：

ω₁：转速(rev/min)，需转换为rad/s：ω_rad=ω_1⋅2π60
ρ(p)函数：体现油液弹性模量特性，需配合液压油属性表使用

应用场景：
动态仿真时需实时更新ρ(p)值，对高压系统尤为重要

3. 扭矩平衡方程：

物理意义：
体现系统扭矩守恒，输出扭矩包含外部输入扭矩和液压压力贡献
符号约定：
负号表示压力产生的扭矩方向与输入扭矩相反
验证方法：
可通过稳态工况(p=const, ω=0)验证扭矩平衡关系

来源：Amesim学习与应用
